1.本实用新型涉及非贮压式全氟己酮自动灭火装置领域,尤其涉及一种非贮压式全氟己酮自动灭火装置。
背景技术:2.非储压式全氟己酮自动灭火装置是专门针对小型空间进行火灾防护的一种新型灭火设备,采用一体化、小型化设计、模块化组装,既可单套使用,也可多组集成使用,适用于配电柜、充电桩、通讯基站、数据机柜、储能电站、电池箱等场景的火情保护。
3.现有的非贮压式全氟己酮自动灭火装置在于配电柜的安装过程中,大多是直接通过螺栓将其固定在其外壁上,但是非贮压式全氟己酮自动灭火器需要与顶端灭火管和内部灭火管进行连接,而当安装位置固定后如果出现偏差则不便与顶端灭火管和内部灭火管进行连接。
4.因此,有必要提供一种非贮压式全氟己酮自动灭火装置解决上述技术问题。
技术实现要素:5.本实用新型提供一种非贮压式全氟己酮自动灭火装置,解决现有的非贮压式全氟己酮自动灭火装置在于配电柜的安装过程中,大多是直接通过螺栓将其固定在其外壁上,但是非贮压式全氟己酮自动灭火器需要与顶端灭火管和内部灭火管进行连接,而当安装位置固定后如果出现偏差则不便与顶端灭火管和内部灭火管进行连接的问题。
6.为解决上述技术问题,本实用新型提供的:一种非贮压式全氟己酮自动灭火装置,包括定位板,所述定位板的两侧内壁均开设有长槽,且长槽的数量为两个,两个所述长槽的内部均设有锁紧螺栓,所述定位板的一侧固定有底板,所述底板的上表面开设有圆形空槽,所述底板的一侧且位于底板的上表面开设有圆弧槽,所述底板的上表面且位于圆形空槽和圆弧槽的内部放置有灭火器主体。
7.优选的,所述定位板的前端表面两侧均开设有定位卡槽,所述定位板的前端表面通过两个所述定位卡槽滑动安装有限位护板。
8.优选的,所述限位护板的两侧均固定有边板,且边板的数量为两个,两个所述边板的内部均螺纹连接有固定螺栓。
9.优选的,所述限位护板的前端表面螺纹连接有橡胶螺栓,且橡胶螺栓的一端外部套设有橡胶套。
10.优选的,所述灭火器主体的上表面固定有顶端灭火管。
11.优选的,所述灭火器主体的一侧连接有导通管,所述导通管的一侧连接有内部灭火管。
12.与相关技术相比较,本实用新型提供的一种非贮压式全氟己酮自动灭火装置具有如下有益效果:
13.本实用新型的有益效果为:使用者在配电柜的侧边通过锁紧螺栓将定位板固定与
配电柜的侧边,而在安装的过程中,使用者可以通过拧松锁紧螺栓后在通过长槽便可以进行滑动调节定位板的高度位置,以便使用者在定位板的内部放置灭火器主体时便于进行调节灭火器主体的高度位置以便和顶端灭火管 与内部灭火管进行连接。
附图说明

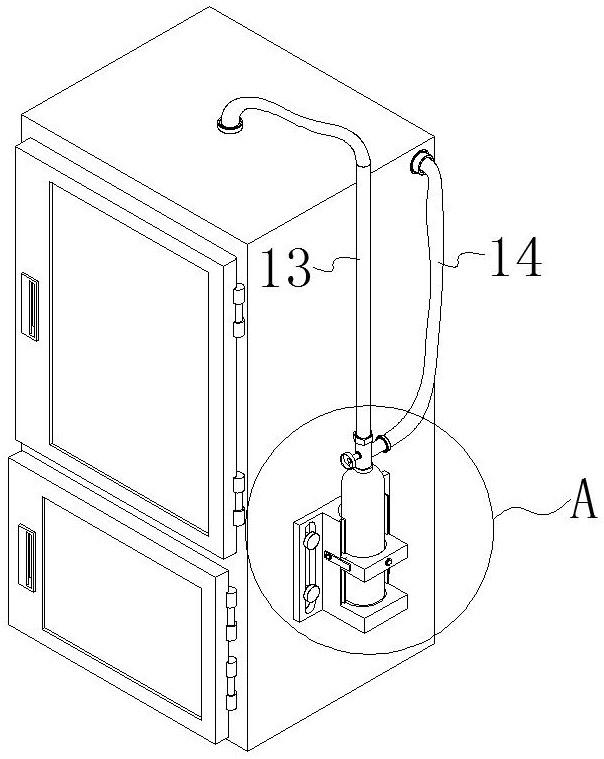

14.图1为本实用新型提供的一种非贮压式全氟己酮自动灭火装置的一种较佳实施例的结构示意图;
15.图2为图1所示a处放大结构示意图;
16.图3为图1所示导通管和内部灭火管连接结构示意图。
17.图中:1、定位板;2、长槽;3、锁紧螺栓;4、底板;5、圆形空槽;6、圆弧槽;7、定位卡槽;8、限位护板;9、边板;10、固定螺栓;11、橡胶螺栓;12、压力表;13、顶端灭火管;14、导通管;15、内部灭火管。
实施方式
18.下面结合附图和实施方式对本实用新型作进一步说明。
19.请结合参阅图1、图2和图3,其中图1为本实用新型提供的一种非贮压式全氟己酮自动灭火装置的一种较佳实施例的结构示意图;图2为图1所示a处放大结构示意图;图3为图1所示导通管和内部灭火管连接结构示意图。一种非贮压式全氟己酮自动灭火装置,包括定位板1,定位板1的两侧内壁均开设有长槽2,且长槽2的数量为两个,两个长槽2的内部均设有锁紧螺栓3,定位板1的一侧固定有底板4,底板4的上表面开设有圆形空槽5,底板4的一侧且位于底板4的上表面开设有圆弧槽6,底板4的上表面且位于圆形空槽5和圆弧槽6的内部放置有灭火器主体12;
20.使用者在配电柜的侧边通过锁紧螺栓3将定位板1固定与配电柜的侧边,而在安装的过程中,使用者可以通过拧松锁紧螺栓3后在通过长槽2便可以进行滑动调节定位板1的高度位置,以便使用者在定位板1的内部放置灭火器主体12时便于进行调节灭火器主体12的高度位置以便和顶端灭火管 13与内部灭火管15进行连接。
21.定位板1的前端表面两侧均开设有定位卡槽7,定位板1的前端表面通过两个定位卡槽7滑动安装有限位护板8;
22.限位护板8通过定位卡槽7可以与定位板1之间构成限位滑动连接。
23.限位护板8的两侧均固定有边板9,且边板9的数量为两个,两个边板9的内部均螺纹连接有固定螺栓10;
24.使用者可以通过拧松两个固定螺栓10,便可以进行滑动限位护板8,通过限位护板8便于对不同长度的灭火器主体12的外部进行防护,避免灭火器主体12从定位板1的内部掉落,在限位护板8滑动至合适位置后使用者通过拧紧固定螺栓10对限位护板8的位置进行固定。
25.限位护板8的前端表面螺纹连接有橡胶螺栓11,且橡胶螺栓11的一端外部套设有橡胶套;
26.使用者通过拧紧橡胶螺栓11使得橡胶套可以顶住灭火器主体12便可以将灭火器主体12固定在定位板1的内部
27.灭火器主体12的上表面固定有顶端灭火管13。
28.灭火器主体12的一侧连接有导通管14,导通管14的一侧连接有内部灭火管15;
29.当配电柜的内部发生火灾时当着火点将其内部的内部灭火管15烧通后全氟己酮便会自动喷出进行灭火,并且这时顶端灭火管13同时启动从顶端向下进行喷洒全氟己酮进行灭火操作。
30.本实用新型提供的一种非贮压式全氟己酮自动灭火装置的工作原理如下;
31.第一步:使用者在配电柜的侧边通过锁紧螺栓3将定位板1固定与配电柜的侧边,而在安装的过程中,使用者可以通过拧松锁紧螺栓3后在通过长槽2便可以进行滑动调节定位板1的高度位置,以便使用者在定位板1的内部放置灭火器主体12时便于进行调节灭火器主体12的高度位置以便和顶端灭火管 13与内部灭火管15进行连接。
32.第二步:使用者在定位板1的内部放置灭火器主体12后,使用者可以通过拧松两个固定螺栓10,便可以进行滑动限位护板8,通过限位护板8便于对不同长度的灭火器主体12的外部进行防护,避免灭火器主体12从定位板1的内部掉落,在限位护板8滑动至合适位置后使用者通过拧紧固定螺栓10对限位护板8的位置进行固定,之后使用者通过拧紧橡胶螺栓11将灭火器主体12固定在定位板1的内部。
33.第三步:当配电柜的内部发生火灾时当着火点将其内部的内部灭火管15烧通后全氟己酮便会自动喷出进行灭火,并且这时顶端灭火管13同时启动从顶端向下进行喷洒全氟己酮进行灭火操作。
34.与相关技术相比较,本实用新型提供的一种非贮压式全氟己酮自动灭火装置具有如下有益效果:使用者在配电柜的侧边通过锁紧螺栓3将定位板1固定与配电柜的侧边,而在安装的过程中,使用者可以通过拧松锁紧螺栓3后在通过长槽2便可以进行滑动调节定位板1的高度位置,以便使用者在定位板1的内部放置灭火器主体12时便于进行调节灭火器主体12的高度位置以便和顶端灭火管 13与内部灭火管15进行连接。
35.使用者在定位板1的内部放置灭火器主体12后,使用者可以通过拧松两个固定螺栓10,便可以进行滑动限位护板8,通过限位护板8便于对不同长度的灭火器主体12的外部进行防护,避免灭火器主体12从定位板1的内部掉落,在限位护板8滑动至合适位置后使用者通过拧紧固定螺栓10对限位护板8的位置进行固定,之后使用者通过拧紧橡胶螺栓11将灭火器主体12固定在定位板1的内部。
36.当配电柜的内部发生火灾时当着火点将其内部的内部灭火管15烧通后全氟己酮便会自动喷出进行灭火,并且这时顶端灭火管13同时启动从顶端向下进行喷洒全氟己酮进行灭火操作。
37.以上所述仅为本实用新型的实施例,并非因此限制本实用新型的专利范围,凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换,或直接或间接运用在其它相关的技术领域,均同理包括在本实用新型的专利保护范围内。
