1.本技术涉及消防技术领域，特别涉及一种储能电站灭火抑爆系统。


背景技术：

2.灭火抑爆装置是应用十分广泛的一种消防设施，它具有价格低廉和灭火效率高等特点。灭火抑爆装置可以在火灾发生时自动喷射灭火剂，以达到灭火抑爆的效果。
3.但现有技术中，储能电池的灭火抑爆装置在灭火时，灭火剂均为一次性供应，当灭火抑爆装置中的灭火剂喷射后，灭火抑爆装置不能自动补充灭火剂，严重影响灭火抑爆装置的使用寿命和灭火效果，进而降低了对储能电池的灭火抑爆的效果。


技术实现要素：

4.为解决上述技术问题，本技术提供了一种改进的储能电站灭火抑爆系统，包括：灭火剂主管路，包括可通断连通的灭火剂发生装置和灭火剂存储罐；
5.至少一个灭火剂缓冲支路，每一所述灭火剂缓冲支路上均包括灭火剂缓冲罐；所述灭火剂主管路与每一所述灭火剂缓冲支路可通断连通；所述灭火剂存储罐和所述灭火剂缓冲罐用于存储灭火剂；
6.火灾监测装置，所述火灾监测装置的监测区域能够覆盖储能电池组，所述火灾监测装置用于监测所述储能电池组的火情信息；
7.控制装置，所述控制装置分别与所述火灾监测装置和所述灭火剂发生装置电连接；
8.所述灭火剂发生装置中的灭火剂能够依次通过所述灭火剂主管路通入各所述灭火剂缓冲支路的灭火剂缓冲罐中，以填充所述灭火剂缓冲罐，进而通入所述储能电池组。
9.进一步地，包括多个所述灭火剂缓冲支路，多个所述灭火剂缓冲支路并联设置。
10.进一步地，所述灭火剂缓冲支路还包括灭火剂喷射件；
11.所述灭火剂喷射件设置于所述灭火剂缓冲罐和所述储能电池组之间，所述灭火剂喷射件的输入端与所述灭火剂缓冲罐可通断连通，所述灭火剂喷射件的喷射端朝向所述储能电池组设置。
12.进一步地，所述灭火剂缓冲支路上还包括爆破片，所述爆破片设置在所述灭火剂喷射件与所述灭火剂缓冲罐之间；
13.在所述灭火剂缓冲支路内处于低压状态下，所述爆破片能够密封阻断所述灭火剂缓冲罐输出端。
14.进一步地，还包括灭火剂容量检测装置，所述灭火剂容量检测装置与所述控制装置电连接；
15.所述灭火剂存储罐内和灭火剂缓冲罐内均设置所述灭火剂容量检测装置，所述灭火剂容量检测装置用于检测所述灭火剂存储罐和灭火剂缓冲罐内的灭火剂量。
16.进一步地，所述灭火剂主管路还包括空气压缩装置，所述空气压缩装置的输入端
设置空气输入口，所述空气压缩装置的输出端与所述灭火剂发生装置的输入端连通；所述空气压缩装置与所述控制装置电连接。
17.进一步地，还包括增压分支气路，所述灭火剂发生装置上设置有气路接口，灭火剂存储罐设置有增压接口；所述增压分支气路的输入端与所述灭火剂发生装置的气路接口连通，所述增压分支气路的输出端与所述灭火剂存储罐的增压接口可通断连通；
18.所述灭火剂发生装置和所述灭火剂存储罐间的连通管路，与所述增压分支气路并联设置；灭火剂发生装置的气路接口输出的灭火剂气体经所述增压分支气路增压，增压分支气路的输出端输出的增压气体输入至所述灭火剂存储罐内。
19.进一步地，所述增压分支气路包括可通断连通的气体升压泵和高压气体存储罐；
20.所述气体升压泵的输入端与所述灭火剂发生装置的气路接口连通，所述高压气体存储罐的输出端与所述灭火剂存储罐的增压接口可通断连通；
21.所述灭火剂发生装置的气路接口输出的灭火剂气体经所述气体升压泵升压后，经增压分支气路的输出端输送至所述高压气体存储罐。
22.进一步地，所述储能电池组包括电池容纳箱和多个储能电池包；所述多个储能电池包设置于所述电池容纳箱内；灭火剂喷射件上设置有多个喷射端，所述喷射端朝向所述储能电池包设置，且所述多个喷射端与所述多个储能电池包一一对应设置。
23.进一步地，所述火灾监测装置包括多个气体探测装置和多个温度监测装置；所述多个气体探测装置和多个温度监测装置分别与所述控制装置电连接；所述气体探测装置设置在所述电池容纳箱内，所述气体探测装置用于检测所述电池容纳箱内气体信息；所述温度监测装置设置在所述储能电池包上，所述温度监测装置用于检测所述储能电池包的温度信息。
24.本技术提供的一种储能电站灭火抑爆系统，至少具有如下有益效果：
25.本技术通过在灭火剂主管路上设置灭火剂发生装置和灭火剂存储罐；在灭火剂缓冲支路上设置灭火剂缓冲罐，并且灭火剂主管路与灭火剂缓冲支路可通断连通，在火灾监测装置监测到储能电池组发生火情的情况下，灭火剂发生装置中的灭火剂能够通过灭火剂主管路通入灭火剂缓冲支路的灭火剂缓冲罐中，以填充灭火剂缓冲罐，实现灭火剂的二次或多次的持续补给，使得填充后到灭火剂缓冲罐中的灭火剂能够满足对储能电池组的灭火需求，进而提高了对储能电池组灭火的有效性，从而达到对储能电池组的灭火抑爆的效果。
附图说明
26.为了更清楚地说明本技术实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本技术的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

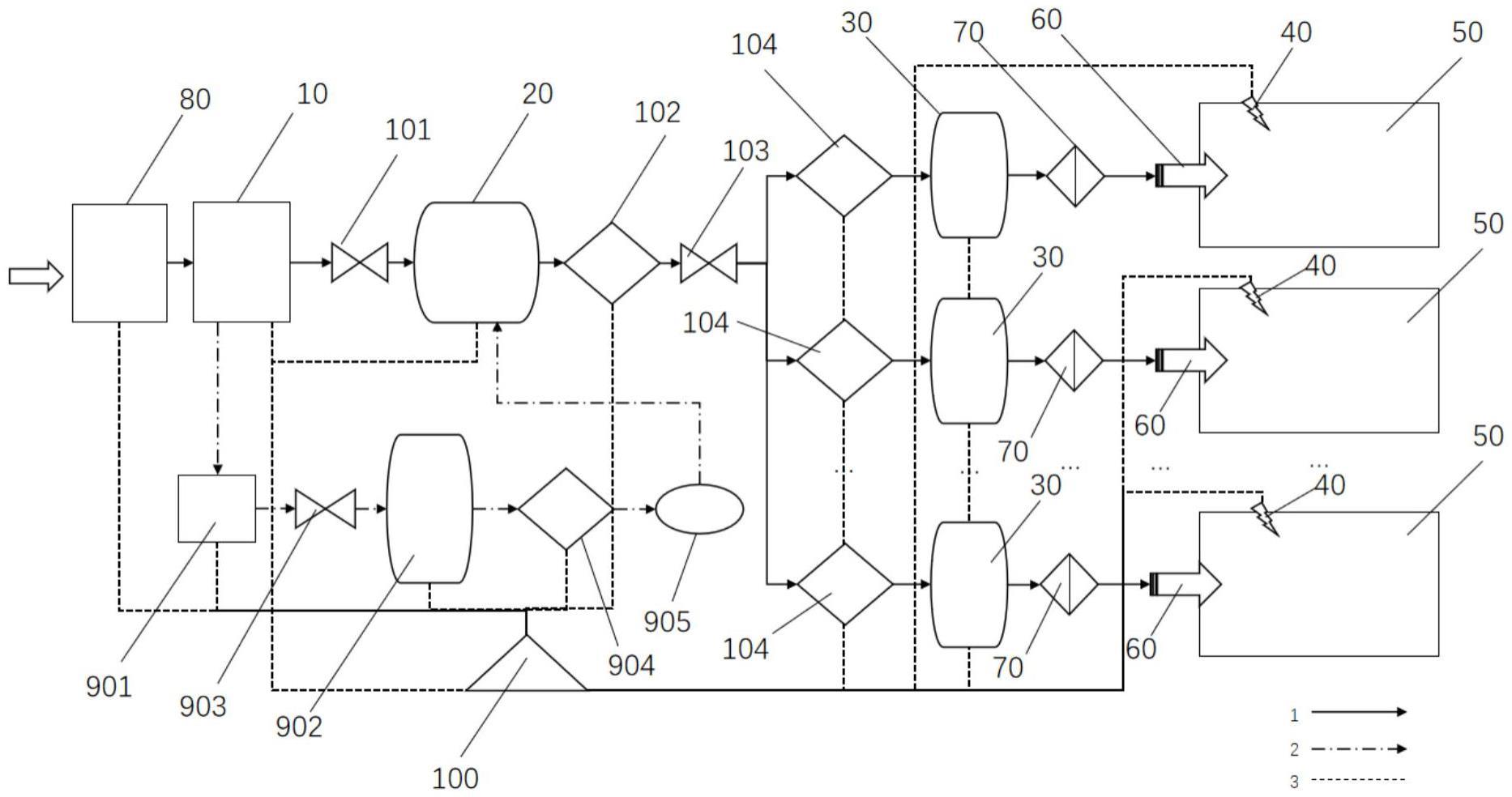

27.图1为本技术实施例提供的一种储能电站灭火抑爆系统的结构示意图；
28.图2为本技术实施例提供的一种储能电池组内部布置示意图。
29.以下对附图作补充说明：
30.10-灭火剂发生装置，20-灭火剂存储罐，30-灭火剂缓冲罐，40-火灾监测装置，50-储能电池组，60-灭火剂喷射件，70-爆破片，80-空气压缩装置，501-储能电池包，101-第一
主管路单向阀，102-主管路电磁阀，103-第二主管路单向阀，104-缓冲支路电磁阀，401-气体探测装置，402-温度监测装置，901-气体升压泵，902-高压气体存储罐，903-气路单向阀，904-气路电磁阀，905-气路稳压阀，100-控制装置，1-灭火剂输送管路，2-灭火剂气体输送管路，3-信号传输路线。
具体实施方式
31.为了使本技术领域的人员更好地理解本技术中的技术方案，下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本技术保护的范围。
32.需要说明的是，本技术的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别类似的对象，而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便这里描述的本技术的实施例能够以除了在这里图示或描述的那些以外的顺序实施。此外，术语“包括”和“具有”以及他们的任何变形，意图在于覆盖不排他的包含。例如，包含了一系列步骤或单元的过程、方法、装置、产品或设备不必限于清楚地列出的那些步骤或单元，而是可包括没有清楚地列出的或对于这些过程、方法、产品或设备固有的其它步骤或单元。
33.以下参照附图对实施例进行说明，附图不对权利要求所记载的申请内容起任何限定作用。
34.本说明书提供了如实施例或流程图的方法操作步骤，但基于常规或者无创造性的劳动可以包括更多或者更少的操作步骤。实施例中列举的步骤顺序仅仅为众多步骤执行顺序中的一种方式，不代表唯一的执行顺序。
35.请参考图1-2，本技术实施例提供的一种储能电站灭火抑爆系统，包括灭火剂主管路，包括可通断连通的灭火剂发生装置10和灭火剂存储罐20；至少一个灭火剂缓冲支路，每一灭火剂缓冲支路上均包括灭火剂缓冲罐30；灭火剂主管路与每一灭火剂缓冲支路可通断连通；灭火剂存储罐20和灭火剂缓冲罐30用于存储灭火剂；火灾监测装置40，火灾监测装置40的监测区域能够覆盖储能电池组50，火灾监测装置40用于监测储能电池组50的火情信息；控制装置100，控制装置100分别与火灾监测装置40和灭火剂发生装置10电连接；灭火剂发生装置10中的灭火剂能够依次通过灭火剂主管路通入各灭火剂缓冲支路的灭火剂缓冲罐30中，以填充灭火剂缓冲罐30，进而通入储能电池组50。
36.如此，本技术实施例中通过在灭火剂主管路上设置灭火剂发生装置10和灭火剂存储罐20；在灭火剂缓冲支路上设置灭火剂缓冲罐30，并且灭火剂主管路与灭火剂缓冲支路可通断连通，在火灾监测装置40监测到储能电池组50发生火情的情况下，灭火剂发生装置10中的灭火剂能够通过灭火剂主管路通入灭火剂缓冲支路的灭火剂缓冲罐20中，以填充灭火剂缓冲罐20，实现灭火剂的二次或多次的持续补给，使得填充后到灭火剂缓冲罐20中的灭火剂能够满足对储能电池组50的灭火需求，进而提高了对储能电池组50灭火的有效性，从而达到对储能电池组50的灭火抑爆的效果。
37.具体地，灭火剂主管路上还设置有第一主管路单向阀101，第一主管路单向阀101
设置在灭火剂发生装置10和灭火剂存储罐20之间，通过设置第一主管路单向阀101能够防止灭火剂存储罐20中的灭火剂倒流到灭火剂发生装置10中。
38.具体地，灭火剂发生装置10可以是超低温发生器，灭火剂可以为液态灭火剂，灭火剂存储罐20可以为液态灭火剂存储罐。
39.具体地，灭火剂存储罐20的存储容量大于等于各灭火剂缓冲罐30的存储容量。
40.示例性的，灭火剂发生装置10为液氮发生器，灭火剂为液氮，灭火剂存储罐20可以为液氮存储罐。
41.具体地，灭火剂主管路上还设置有主管路电磁阀102和第二主管路单向阀103，各灭火剂缓冲支路上还均设置有缓冲支路电磁阀104，主管路电磁阀102、第二主管路单向阀103和缓冲支路电磁阀104依次连接设置在灭火剂存储罐20和灭火剂缓冲罐30之间，主管路电磁阀102和缓冲支路电磁阀104分别与控制装置100电连接，进而通过设置的主管路电磁阀102、第二主管路单向阀103和缓冲支路电磁阀104可以实现灭火剂主管路与灭火剂缓冲支路的可通断连接。
42.具体地，储能电池组50设置在火灾监测装置40的监测区域内，火灾监测装置40能够监测储能电池组50的火情信息，火灾监测装置40与控制装置100电连接，控制装置100响应火情信息，进而控制将灭火剂发生装置10中的灭火剂能通过灭火剂主管路通入灭火剂缓冲支路的灭火剂缓冲罐30中，以填充灭火剂缓冲罐30，进而通入储能电池组50，来实现对储能电池组50火情的快速和有效的控制。
43.一些实施例中，包括多个灭火剂缓冲支路，多个灭火剂缓冲支路并联设置。
44.具体地，并联设置的多个灭火剂缓冲支路与灭火剂主管路可通断连接。
45.具体地，还包括多个储能电池组50和多个火灾监测装置40，每个储能电池组50分别对应设置在每个火灾监测装置40的监测区域内，且每个灭火剂缓冲支路分别对应一个储能电池组50。
46.具体地，每个灭火剂缓冲支路上还均设置有缓冲支路电磁阀104，每个缓冲支路电磁阀104对应设置在第二主管路单向阀103与每个灭火剂缓冲罐30之间。
47.在本实施例中，通过并联设置的多个灭火剂缓冲支路与灭火剂主管路可通断连接，并且还包括多个储能电池组50，每个灭火剂缓冲支路分别对应一个储能电池组50，进而可以实现同时对多个储能电池组50的火情的有效控制，从而提高了火情处理的精准性和有效性，进而避免了火情对各个储能电池组50的影响。即在任一火灾监测装置40监测到相应的储能电池组50的火情信息的情况下，控制装置100能够控制灭火剂主管路将灭火剂发生装置10中的灭火剂精准的补给相应的灭火剂缓冲支路的灭火剂缓冲罐30中，使得相应灭火剂缓冲支路的灭火剂缓冲罐30中的灭火剂能够满足发生火情的储能电池组50的灭火需求，进而提高了对相应储能电池组50灭火的有效性，避免存在火情的储能电池组50对其他储能电池组50的影响，从而达到对储能电池组50的灭火抑爆的效果。
48.一些实施例中，灭火剂缓冲支路还包括灭火剂喷射件60；灭火剂喷射件60设置于灭火剂缓冲罐30和储能电池组50之间，灭火剂喷射件60的输入端与灭火剂缓冲罐30可通断连通，灭火剂喷射件60的喷射端朝向储能电池组50设置。
49.具体地，灭火剂喷射件60的喷射端的喷射区域能够覆盖储能电池组50所在的整个空间。
50.在本实施例中，通过设置灭火剂喷射件60，并将灭火剂喷射件60的输入端与灭火剂缓冲罐30可通断连通，灭火剂喷射件60的喷射端朝向储能电池组50设置，使得经喷射端喷射出的灭火剂，能够有效覆盖到相应的储能电池组50，进而可以提高对储能电池组50的火情控制效果和灭火效率，从而达到对储能电池组50的灭火抑爆的效果。
51.一些实施例中，灭火剂缓冲支路上还包括爆破片70，爆破片70设置在灭火剂喷射件60与灭火剂缓冲罐30之间；在灭火剂缓冲支路内处于低压状态下，爆破片70能够密封阻断灭火剂缓冲罐30输出端。
52.具体地，爆破片70的爆破压力可以设定在之间，当灭火剂缓冲支路内的压力高于爆破片70的爆破压力时，爆破片70将破裂来泄放压力，使得灭火剂通过灭火剂喷射件60的喷射端朝向储能电池组50喷射，进而达到对储能电池组50的灭火抑爆的效果，并且爆破片70具有结构简单、便于安装，在完成对相应储能电池组50的火情控制后，便于操作人员对爆破片70进行更换。
53.在本实施例中，通过在灭火剂喷射件60与灭火剂缓冲罐30之间设置爆破片70，在灭火剂缓冲支路内处于低压状态下，能够避免灭火剂缓冲罐30中的灭火剂泄露，进而影响灭火剂缓冲罐30中灭火剂含量，从而降低了对储能电池组50的灭火抑爆的效果。
54.一些实施例中，还包括灭火剂容量检测装置，灭火剂容量检测装置与控制装置100电连接；灭火剂存储罐20内和灭火剂缓冲罐30内均设置灭火剂容量检测装置，灭火剂容量检测装置用于检测灭火剂存储罐20和灭火剂缓冲罐30内的灭火剂量。
55.具体地，灭火剂容量检测装置可以为液位检测装置，液位检测装置可以固定设置在灭火剂存储罐20和灭火剂缓冲罐30内部，用于检测灭火剂存储罐20和灭火剂缓冲罐30内的灭火剂含量。
56.优选地，灭火剂容量检测装置可以为液位计。
57.进一步地，在灭火剂存储罐20内的灭火剂含量小于预设的含量要求的状态下，控制装置100能够控制灭火剂发生装置10驱动并将产生的灭火剂补给到灭火剂存储罐20内，使得灭火剂存储罐20内中的灭火剂满足预设的含量要求，同理的，在灭火剂缓冲罐30内的灭火剂含量小于预设的含量要求的状态下，控制装置100能够控制灭火剂主管路将灭火剂补给到灭火剂缓冲罐30内，使得灭火剂缓冲罐30内的灭火剂满足预设的含量要求。
58.在本实施例中，通过设置灭火剂容量检测装置来对灭火剂存储罐20内和灭火剂缓冲罐30内的灭火剂量进行实时的检测，并在灭火剂存储罐20和灭火剂缓冲罐30内的灭火剂含量小于相应预设的含量要求的状态下，及时的向相应的灭火剂存储罐20和灭火剂缓冲罐30中补给灭火剂，使得灭火剂缓冲罐30和灭火剂存储罐20内的灭火剂含量满足预设的含量要求，进而保证灭火剂缓冲罐30中的灭火剂含量充足，可以满足对发生火情的储能电池组50的灭火需求，进而提高了对储能电池组50的灭火抑爆的效果。
59.一些实施例中，灭火剂主管路还包括空气压缩装置80，空气压缩装置80的输入端设置空气输入口，空气压缩装置80的输出端与灭火剂发生装置10的输入端连通；空气压缩装置80与控制装置100电连接。
60.具体地，空气压缩装置80可以为空气压缩机。
61.在本实施例中，通过设置空气压缩装置80对空气进行压缩处理，并将压缩后的气体输送到灭火剂发生装置10内，同时为灭火剂向灭火剂存储罐20和灭火剂缓冲罐30的补给
提供一定的压力，进而使得灭火剂存储罐20和灭火剂缓冲罐30中的灭火剂的含量满足预设的含量要求，从而最终使得灭火剂缓冲罐30中的灭火剂含量充足，可以满足对发生火情的储能电池组50的灭火需求，进而提高了对储能电池组50的灭火抑爆的效果。
62.一些实施例中，还包括增压分支气路，灭火剂发生装置10上设置有气路接口，灭火剂存储罐20设置有增压接口；增压分支气路的输入端与灭火剂发生装置10的气路接口连通，增压分支气路的输出端与灭火剂存储罐20的增压接口可通断连通；灭火剂发生装置10和灭火剂存储罐20间的连通管路，与增压分支气路并联设置；灭火剂发生装置10的气路接口输出的灭火剂气体经增压分支气路增压，增压分支气路的输出端输出的增压气体输入至灭火剂存储罐20内。
63.在本实施例中，通过将增压分支气路的输入端与灭火剂发生装置10的气路接口连通，可以保证增压分支气路内的气体为灭火剂气体，进而有效避免助燃气体(例如氧气)通过增压分支气路混入到灭火剂存储罐20，进而影响对储能电池组50处火情的处理效果，从而提升了对储能电池组50的灭火抑爆效果；同时，将增压分支气路与灭火剂发生装置10和灭火剂存储罐20间的连通管路并联设置，可以实现对灭火剂发生装置10的气路接口输出的灭火剂气体进行增压处理，进而将增压处理后的灭火剂气体输入到灭火剂存储罐20，从而提升了灭火剂存储罐20内的压强，使得灭火剂存储罐20内的灭火剂在高压的作用下能够快速的输送到灭火剂缓冲罐30中，同时使得灭火剂缓冲罐30内的压强急速升高进而灭火剂在高压的推动下将突破爆破片70后从灭火剂喷射件60的喷射端朝向储能电池组50喷出，从而提升了灭火剂喷射件60的喷射速度，进而提高了对储能电池组50的灭火效率。
64.一些实施例中，增压分支气路包括可通断连通的气体升压泵901和高压气体存储罐902；气体升压泵901的输入端与灭火剂发生装置10的气路接口连通，高压气体存储罐902的输出端与灭火剂存储罐20的增压接口可通断连通；灭火剂发生装置10的气路接口输出的灭火剂气体经气体升压泵901升压后，经增压分支气路的输出端输送至高压气体存储罐902。
65.具体地，在灭火剂发生装置10为液氮发生器时，气体升压泵901为高压氮气泵，高压气体存储罐902为高压气瓶。
66.具体地，增压分支气路上还包括有气路单向阀903，气路单向阀903设置在气体升压泵901和高压气体存储罐902之间，进而通过在气体升压泵901和高压气体存储罐902之间设置气路单向阀903，避免灭火剂气体的倒流现象，进而实现气体升压泵901和高压气体存储罐902间的可通断连接。
67.具体地，增压分支气路上还包括有气路电磁阀904，气路电磁阀904设置在高压气体存储罐902与灭火剂存储罐20之间，气路电磁阀904与控制装置100电连接，在存在火情的条件下，控制装置100通过控制气路电磁阀904处于接通状态，进而高压气体存储罐902内的灭火剂气体输送到灭火剂存储罐20中，使得灭火剂存储罐20内的压力快速提升，便于快速将灭火剂存储罐20中的灭火剂快速的输送到灭火剂缓冲罐30中，同时使得灭火剂缓冲罐30内的压强急速升高进而灭火剂在高压的推动下将突破爆破片70后从灭火剂喷射件60的喷射端朝向储能电池组50喷出，从而提升了灭火剂喷射件60的喷射速度，进而提高了对储能电池组50的灭火效率。
68.具体地，高压气体存储罐902还设置有压力传感装置，压力传感装置与控制装置
100电连接，压力传感装置用于检测高压气体存储罐902内的气体压强信息，在压力传感装置检测到的压强信息值没有达到预设气体压力值的状态下，气体升压泵901继续向高压气体存储罐902内输送灭火剂气体，直至高压气体存储罐902内的气体压强信息值达到预设气体压力值。
69.具体地，高压气体存储罐902上还设置有气路稳压阀905，使得从高压气体存储罐902的输出端输出的灭火剂气体经气路稳压阀905后，输送到灭火剂存储罐20的增压接口内的灭火剂气体为预设压强值的灭火剂气体，进而提升了输入到灭火剂存储罐20内的灭火剂气体的稳定性，避免了高压的灭火剂气体对灭火剂存储罐20的冲击。
70.一些实施例中，储能电池组50包括电池容纳箱和多个储能电池包501；多个储能电池包501设置于电池容纳箱内；灭火剂喷射件60上设置有多个喷射端，喷射端朝向储能电池包501设置，且多个喷射端与多个储能电池包501一一对应设置。
71.具体地，多个储能电池包501可以依次固定排布在电池容纳箱内部。
72.具体地，灭火剂喷射件60的喷射端可以为喷射扇形状的喷嘴结构，进而通过喷嘴结构喷射出的灭火剂可以覆盖较大的储能电池组50所在的空间，进而可以提高对储能电池组50的火情控制效果和灭火效率，从而达到对储能电池组50的灭火抑爆的效果。
73.具体地，在灭火剂喷射件60的多个喷射端上均设置有喷射电磁阀，喷射电磁阀与控制装置100电连接，通过控制装置100可以精准的控制各个喷射电磁阀的开闭状态，进而可以实现对每个储能电池包501的精准喷射，进而提高了对储能电池包501的火情控制速度及灭火效果。
74.如图2所示，另一些实施例中，在电池容纳箱中，纵向布置有两排储能电池包501，并且两排中储能电池包501一一对应设置，灭火剂喷射件60可以设置在两排储能电池包501之间，并且灭火剂喷射件60上设置有两排喷射端，喷射端朝向储能电池包501设置，且多个喷射端与多个储能电池包501一一对应设置。
75.在本实施例中，灭火剂喷射件60上设置有两排喷射端，通过将灭火剂喷射件60可以设置在两排储能电池包501之间，并且多个喷射端与多个储能电池包501一一对应设置，可以同时实现对多个电池包501进行精准喷射，进而提高了对储能电池包501的火情控制速度及灭火效果。
76.一些实施例中，火灾监测装置40包括多个气体探测装置401和多个温度监测装置402；多个气体探测装置401和多个温度监测装置402分别与控制装置100电连接；气体探测装置401设置在电池容纳箱内，气体探测装置401用于检测电池容纳箱内气体信息；温度监测装置402设置在储能电池包501上，温度监测装置402用于检测储能电池包501的温度信息。
77.具体地，气体探测装置401可以为气体探测传感器，温度监测装置402可以为温度探测传感器。
78.在本实施例中，通过设置多个气体探测装置401和多个温度监测装置402来对储能电池组50的火情进行实时监测，并将检测到的气体信息和温度信息发送至控制装置100，控制装置100响应接收到的气体信息和温度信息及时对储能电池组50的火情进行精准和有效的控制，进而提高了储能电站灭火抑爆系统的高效性。
79.本技术提供的一种储能电站灭火抑爆系统，至少具有如下有益效果：
80.1、本技术通过在灭火剂主管路上设置灭火剂发生装置10和灭火剂存储罐20；在灭火剂缓冲支路上设置灭火剂缓冲罐30，并且灭火剂主管路与灭火剂缓冲支路可通断连通，在火灾监测装置监测到储能电池组发生火情的情况下，灭火剂发生装置10中的灭火剂能够通过灭火剂主管路通入灭火剂缓冲支路的灭火剂缓冲罐中，以填充灭火剂缓冲罐，使得填充后到灭火剂缓冲罐中的灭火剂能够满足对储能电池组的灭火需求，进而提高了对储能电池组50的灭火的有效性，从而达到对储能电池组50的灭火抑爆的效果。
81.2、本技术通过设置的火灾监测装置40对储能电池组50的火情信息进行实时监测，并通过火灾监测装置40与控制装置100电连接，进而可以提高整个系统的响应速度，响应时间短，来实现对储能电池组50火情的快速和有效的控制，且不需要人员现场操作，避免人员伤亡。
82.3、本技术通过并联设置的多个灭火剂缓冲支路与灭火剂主管路可通断连接，并且还包括多个储能电池组50，每个灭火剂缓冲支路分别对应一个储能电池组50，进而可以实现同时对多个储能电池组50的火情的有效控制，从而提高了火情处理的精准性和有效性，进而避免了火情对各个储能电池组50的影响。
83.4、本技术通过设置灭火剂喷射件60，并将灭火剂喷射件60的输入端与灭火剂缓冲罐30可通断连通，灭火剂喷射件60的喷射端朝向储能电池组50设置，使得经喷射端喷射出的灭火剂，能够有效覆盖到相应的储能电池组50，进而可以提高对储能电池组50的火情控制效果和灭火效率，从而达到对储能电池组50的灭火抑爆的效果。
84.5、本申通过在灭火剂喷射件60与灭火剂缓冲罐30之间设置爆破片70，在灭火剂缓冲支路内处于低压状态下，能够避免灭火剂缓冲罐30中的灭火剂泄露，进而影响灭火剂缓冲罐30中灭火剂含量，从而降低了对储能电池组50的灭火抑爆的效果。
85.6、本技术通过设置灭火剂容量检测装置来对灭火剂存储罐20内和灭火剂缓冲罐30内的灭火剂量进行实时的检测，并在灭火剂存储罐20和灭火剂缓冲罐30内的灭火剂含量小于相应预设的含量要求的状态下，及时的向相应的灭火剂存储罐20和灭火剂缓冲罐30中补给灭火剂，使得灭火剂缓冲罐30和灭火剂存储罐20内的灭火剂含量满足预设的含量要求，进而保证灭火剂缓冲罐30中的灭火剂含量充足，可以满足对发生火情的储能电池组50的灭火需求，进而提高了对储能电池组50的灭火抑爆的效果。
86.7、本技术通过设置增压分支气路，并将增压分支气路的输入端与灭火剂发生装置10的气路接口连通，可以保证增压分支气路内的气体为灭火剂气体，进而有效避免助燃气体(例如氧气)通过增压分支气路混入到灭火剂存储罐20，进而影响对储能电池组50处火情的处理效果，从而提升了对储能电池组50的灭火抑爆效果；同时，将增压分支气路与灭火剂发生装置10和灭火剂存储罐20间的连通管路并联设置，可以实现对灭火剂发生装置10的气路接口输出的灭火剂气体进行增压处理，进而将增压处理后的灭火剂气体输入到灭火剂存储罐20，从而提升了灭火剂存储罐20内的压强，使得灭火剂存储罐20内的灭火剂在高压的作用下能够快速的输送到灭火剂缓冲罐30中，同时使得灭火剂缓冲罐30内的压强急速升高进而灭火剂在高压的推动下将突破爆破片70后从灭火剂喷射件60的喷射端朝向储能电池组50喷出，从而提升了灭火剂喷射件60的喷射速度，进而提高了对储能电池组50的灭火效率。
87.8、本技术在灭火剂喷射件60的多个喷射端上均设置有喷射电磁阀，喷射电磁阀与
控制装置100电连接，通过控制装置100可以精准的控制各个喷射电磁阀的开闭状态，进而可以实现对每个储能电池包501的精准喷射，进而提高了对储能电池包501的火情控制速度及灭火效果。
88.9、本技术通过设置多个气体探测装置401和多个温度监测装置402来对储能电池组50的火情进行实时监测，并将检测到的气体信息和温度信息发送至控制装置100，控制装置100响应接收到的气体信息和温度信息及时对储能电池组50的火情进行精准和有效的控制，进而提高了储能电站灭火抑爆系统的高效性。
89.以下基于上述技术方案介绍本技术的具体实施例。
90.实施例一
91.请参考图1-2，本技术实施例提供的一种储能电站灭火抑爆系统，包括灭火剂主管路，包括可通断连通的灭火剂发生装置10和灭火剂存储罐20；至少一个灭火剂缓冲支路，每一灭火剂缓冲支路上均包括灭火剂缓冲罐30；灭火剂主管路与每一灭火剂缓冲支路可通断连通；灭火剂存储罐20和灭火剂缓冲罐30用于存储灭火剂；火灾监测装置40，火灾监测装置40的监测区域能够覆盖储能电池组50，火灾监测装置40用于监测储能电池组50的火情信息；控制装置100，控制装置100分别与火灾监测装置40和灭火剂发生装置10电连接；灭火剂发生装置10中的灭火剂能够依次通过灭火剂主管路通入各灭火剂缓冲支路的灭火剂缓冲罐30中，以填充灭火剂缓冲罐30，进而通入储能电池组50。
92.一种可能的方式中，灭火剂发生装置10为液氮发生器、灭火剂为液氮、灭火剂存储罐20为液氮存储罐和灭火剂缓冲罐30为液氮缓冲存储罐。
93.在灭火剂主管路上还设置有第一主管路单向阀101、主管路电磁阀102和第二主管路单向阀103；第一主管路单向阀101设置在液氮发生器和液氮存储罐之间，通过设置第一主管路单向阀101能够防止液氮存储罐中的灭火剂倒流到液氮发生器；主管路电磁阀102和第二主管路单向阀103依次连接设置在液氮存储罐和液氮缓冲存储罐之间。
94.灭火剂主管路上还包括空气压缩机，空气压缩机的输入端设置空气输入口，空气压缩机的输出端与液氮发生器的输入端连通；空气压缩机与控制装置100电连接，通过设置空气压缩机对空气进行压缩处理，并将压缩后的气体输送到液氮发生器内。
95.储能电站灭火抑爆系统还包括液位计，液位计固定设置在液氮存储罐和液氮缓冲存储罐内部；液位计与控制装置100电连接，用于检测液氮存储罐和液氮缓冲存储罐内的灭火剂含量，并在液氮存储罐和液氮缓冲存储罐内的灭火剂含量小于相应预设的含量要求的状态下，能够及时的向相应的液氮存储罐和液氮缓冲存储罐中补给灭火剂，使得液氮缓冲存储罐和液氮存储罐内的灭火剂含量满足预设的含量要求。
96.储能电站灭火抑爆系统还包括并联设置的多个灭火剂缓冲支路，每个灭火剂缓冲支路上还均设置有缓冲支路电磁阀104，每个缓冲支路电磁阀104对应设置在第二主管路单向阀103与每个液氮缓冲存储罐之间。
97.通过设置的主管路电磁阀102、第二主管路单向阀103和缓冲支路电磁阀104可以实现灭火剂主管路与灭火剂缓冲支路的可通断连接。
98.储能电站灭火抑爆系统可以同时对多个储能电池组50进行灭火处理，每个灭火剂缓冲支路对应一个储能电池组50，每个储能电池组50包括电池容纳箱和多个储能电池包501，多个储能电池包501可以依次固定排布在电池容纳箱内部。
99.在每个灭火剂缓冲支路还包括爆破片70和灭火剂喷射件60，爆破片70和灭火剂喷射件60顺次设置于液氮缓冲存储罐和储能电池组50之间。
100.灭火剂喷射件60上设置有多个喷射端，喷射端朝向储能电池包501设置，且多个喷射端与多个储能电池包501一一对应设置。
101.在灭火剂喷射件60的多个喷射端上均设置有喷射电磁阀，喷射电磁阀与控制装置100电连接，通过控制装置100可以精准的控制各个喷射电磁阀的开闭状态，进而可以实现对每个储能电池包501的精准喷射。
102.储能电站灭火抑爆系统还包括多个气体探测传感器和多个温度探测传感器，气体探测传感器设置在电池容纳箱内，用于检测电池容纳箱内气体信息；多个温度探测传感器设置在储能电池包501上，用于检测储能电池包501的温度信息；多个气体探测传感器和多个温度探测传感器分别与控制装置100电连接，控制装置100响应接收到的气体信息和温度信息及时对储能电池组50的火情进行精准和有效的控制，进而提高了储能电站灭火抑爆系统的高效性。
103.储能电站灭火抑爆系统还包括增压分支气路，包括可通断连通的高压氮气泵和高压气瓶，增压分支气路上还包括有气路单向阀903，气路单向阀903设置在高压氮气泵和高压气瓶之间。
104.增压分支气路还包括气路电磁阀904，气路电磁阀904设置在高压气体存储罐902与液氮存储罐之间，气路电磁阀904与控制装置100电连接，在存在火情的条件下，控制装置100通过控制气路电磁阀904处于接通状态，进而高压气体存储罐902内的氮气输送到液氮存储罐中，使得液氮存储罐内的压力快速提升，便于快速将液氮存储罐中的液氮快速的输送到液氮缓冲存储罐中，同时使得液氮缓冲存储罐内的压强急速升高进而液氮在高压的推动下将突破爆破片70后从灭火剂喷射件60的喷射端朝向储能电池组50喷出，从而提升了灭火剂喷射件60的喷射速度，进而提高了对储能电池组50的灭火效率。
105.在高压气体存储罐902还设置有压力传感装置，压力传感装置用于检测高压气体存储罐902内的气体压强信息，压力传感装置与控制装置100电连接，在压力传感装置检测到的压强信息值没有达到预设气体压力值的状态下，气体升压泵901继续向高压气体存储罐902内输送氮气，直至高压气体存储罐902内的气体压强信息值达到预设气体压力值。
106.为保证输入到液氮存储罐内的氮气的压力稳定性，减轻高压气体对液氮存储罐的冲击，在高压气体存储罐902上还设置有气路稳压阀905。
107.本技术实施例中的一种储能电站灭火抑爆系统工作过程如下：
108.在火灾监测装置40没有监测到储能电池组50的火情信息的状态下：
109.控制装置100控制增压分支气路上的气路电磁阀904处于关闭状态，即增压分支气路不向灭火剂存储罐20内输送高压灭火剂气体。
110.灭火剂存储罐20内的灭火剂容量检测装置，将检测到的灭火剂存储罐20内灭火剂含量信息发送到控制装置100，控制装置100响应接收到的灭火剂存储罐20内灭火剂含量信息，控制空气压缩装置80启动，并将压缩后的气体输送到灭火剂发生装置10内，进而控制灭火剂发生装置10驱动，并将产生的灭火剂补给到灭火剂存储罐20内，使得灭火剂存储罐20内中的灭火剂满足预设的含量要求；同理，在灭火剂缓冲罐30内的灭火剂容量检测装置，将检测到的灭火剂缓冲罐30内灭火剂含量信息发送到控制装置100，控制装置100响应接收到
的灭火剂缓冲罐30内灭火剂含量信息，控制主管路电磁阀102和相应的缓冲支路电磁阀104上的缓冲支路电磁阀104处于连通状态，从而控制灭火剂主管路将灭火剂补给到灭火剂缓冲罐30内，使得灭火剂缓冲罐30内的灭火剂满足预设的含量要求。
111.高压气体存储罐902内的压力传感装置，将检测到达高压气体存储罐902内的气体压强信息发送到控制装置100，控制装置100响应接收到的高压气体存储罐902内的气体压强信息，控制气体升压泵901启动，并向高压气体存储罐902内输送灭火剂气体，直至高压气体存储罐902内的气体压强信息值达到预设气体压力值。
112.在火灾监测装置40监测到储能电池组50的火情信息的状态下：
113.控制装置100控制增压分支气路上的气路电磁阀904处于连通状态，即控制增压分支气路向灭火剂存储罐20内输送高压灭火剂气体；
114.各个储能电池组50内的气体探测传感器，通过探测各电池容纳箱内的气体信息和各储能电池包501处的温度信息，并将探测的火情信息发送至控制装置100，控制装置100对接收到的火情信息进行判断处理，判定系统是否启动灭火操作；当系统判定储能电池组50中某个储能电池包501发生火情时，系统控制气路电磁阀904、主管路电磁阀102和缓冲支路电磁阀104和相应的存在火情的灭火剂缓冲支路上的灭火剂喷射件60上的喷射电磁阀打开，并控制高压气体存储罐902中的高压灭火剂气体经气路稳压阀905进入灭火剂存储罐20，并将灭火剂存储罐20中的灭火剂输送到相应的存在火情的灭火剂缓冲支路上的灭火剂缓冲罐30中，使得灭火剂缓冲罐30中的压力升高，将灭火剂快速压出，突破爆破片70后从相应的灭火剂喷射件60的喷射端朝向发生火情的储能电池包501喷出。
115.以上仅为本技术的较佳实施例，并不用以限制本技术，凡在本技术的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本技术的保护范围之内。
