一种具有自动消防功能的高集成svg装置
技术领域
1.本实用新型涉及静止无功发生器技术领域，尤其涉及一种具有自动消防功能的高集成svg装置。


背景技术：

2.静止无功发生器又称高压无功补偿器是一种新型的基于电压源型换流方式的无功补偿装置。传统的无功补偿装置动态响应速度慢、调节特性差，体积庞大，补偿电流谐波含量高，逐渐被svg所取代。
3.目前，svg的应用场合主要集中在风电场、光伏电站以及煤矿冶金等环境较为恶劣的场地，通常远离市区，由于其地理位置偏远，对于电气设备故障失火后的应急处理便显得极为重要。现有技术中户外无功补偿设备没有配置自动灭火及自动继电同时的功能；如中国实用新型专利cn 215351711 u公开了一种svg集装箱消防系统，该消防系统只具备有灭火功能，并没有自动对强电电源进行断电功能，而且其内部并没有将水冷设备与低压控制器集成在一个舱体中，而是将水冷设备及低压控制器分布在整个装置的两端，一旦出现火情，需要从左右两端进入进行控制，内部设备布置杂散，也无法进行高压及低压迅速集中处置，无法迅速地反应，对于设备出现火情处理上的及时性是极其不足的。


技术实现要素：

4.本实用新型要解决的技术问题是提出一种具有自动消防功能的高集成svg装置，该具有自动消防功能的高集成svg装置将svg控制器及水冷设备高度集成在低压舱体中，高压舱中的功率设备布置紧凑，在svg装置出现火灾险情时能够在高低压舱的设备集成布置情况下迅速处置，自动识别火情及迅速切断强电，达到快速灭火的功能。
5.为解决上述技术问题，本实用新型提供一种具有自动消防功能的高集成svg装置，包括装置主体，所述装置主体内部分隔成高压舱室及将水冷设备及控制设备高度集成在一起的低压舱室，所述高压舱室及低压舱室通过分隔构件隔断，所述高压舱室内部设置有空气调节器、气体灭火柜、三相功率阀组，所述低压舱室内集成设置有水冷机、用于出现火灾时同时进行灭火及断电控制的svg控制柜及自动灭火控制器，所述气体灭火柜内部设置有储气罐，所述高压舱室顶部设置有消防管，所述消防管上设置有对准三相功率阀组的喷头，所述储气罐与所述消防管连接，所述消防管的一部分延伸至所述低压舱室的上部；所述具有自动消防功能的高集成svg装置还包括用于自动灭火检测的烟感探测器组一及温度探测器、用于当出现火灾时检测并促发自动切断强电信号的烟感探测器组二，所述烟感探测器组一、温度探测器及气体灭火柜与所述自动灭火控制器连接，所述烟感探测器组二与所述svg控制柜连接，所述svg控制柜与所述高压舱室的强电输入端的前级断路器连接，所述烟感探测器组一及烟感探测器组二互相独立布置于三相功率阀组上方以及低压舱室顶部。
6.优选地，所述三相功率阀组包括a相功率阀组、b相功率阀组、c相功率阀组，所述a相功率阀组、b相功率阀组及c相功率阀组依次布置于所述气体灭火柜的右侧。
7.优选地，所述储气罐顶部安装有电磁阀，所述储气罐通过所述电磁阀连接于所述消防管。
8.优选地，所述svg控制柜、水冷机及自动灭火控制器从左至右依次布置于所述低压舱室内部，所述svg控制柜设置于所述低压舱室内靠近分隔构件的位置，所述水冷机设置于所述svg控制柜的右侧，所述自动灭火控制器设置于所述低压舱室右侧舱壁上。
9.优选地，各相功率阀组背靠背布置为两列，每列功率阀组正对装置主体处设置一检修舱门，所述低压舱室靠近svg控制柜侧设置调试舱门。
10.优选地，所述高压舱室的强电输入为35kv强电电源。
11.优选地，所述装置本体的外壁上设置有紧急启停控制器。
12.采用上述结构之后，具有自动消防功能的高集成svg装置包括装置主体，所述装置主体内部分隔成高压舱室及将水冷设备及控制设备高度集成在一起的低压舱室，所述高压舱室及低压舱室通过分隔构件隔断，所述高压舱室内部设置有空气调节器、气体灭火柜、三相功率阀组，所述低压舱室内集成设置有水冷机、用于出现火灾时同时进行灭火及断电控制的svg控制柜及自动灭火控制器，所述气体灭火柜内部设置有储气罐，所述高压舱室顶部设置有消防管，所述消防管上设置有对准三相功率阀组的喷头，所述储气罐与所述消防管连接，所述消防管的一部分延伸至所述低压舱室的上部；所述具有自动消防功能的高集成svg装置还包括用于自动灭火检测的烟感探测器组一及温度探测器、用于当出现火灾时检测并促发自动切断强电信号的烟感探测器组二，所述烟感探测器组一、温度探测器及气体灭火柜与所述自动灭火控制器连接，所述烟感探测器组二与所述svg控制柜连接，所述svg控制柜与所述高压舱室的强电输入端的前级断路器连接，所述烟感探测器组一及烟感探测器组二互相独立布置于三相功率阀组上方以及低压舱室顶部中央；该具有自动消防功能的高集成svg装置将svg控制器及水冷设备高度集成在低压舱体中，高压舱中的功率设备布置紧凑，在svg装置出现火灾险情时能够在高低压舱的设备集成布置情况下迅速处置，自动识别火情及迅速切断强电，达到快速灭火的功能。
附图说明
13.图1为本实用新型具有自动消防功能的高集成svg装置的整体结构图；

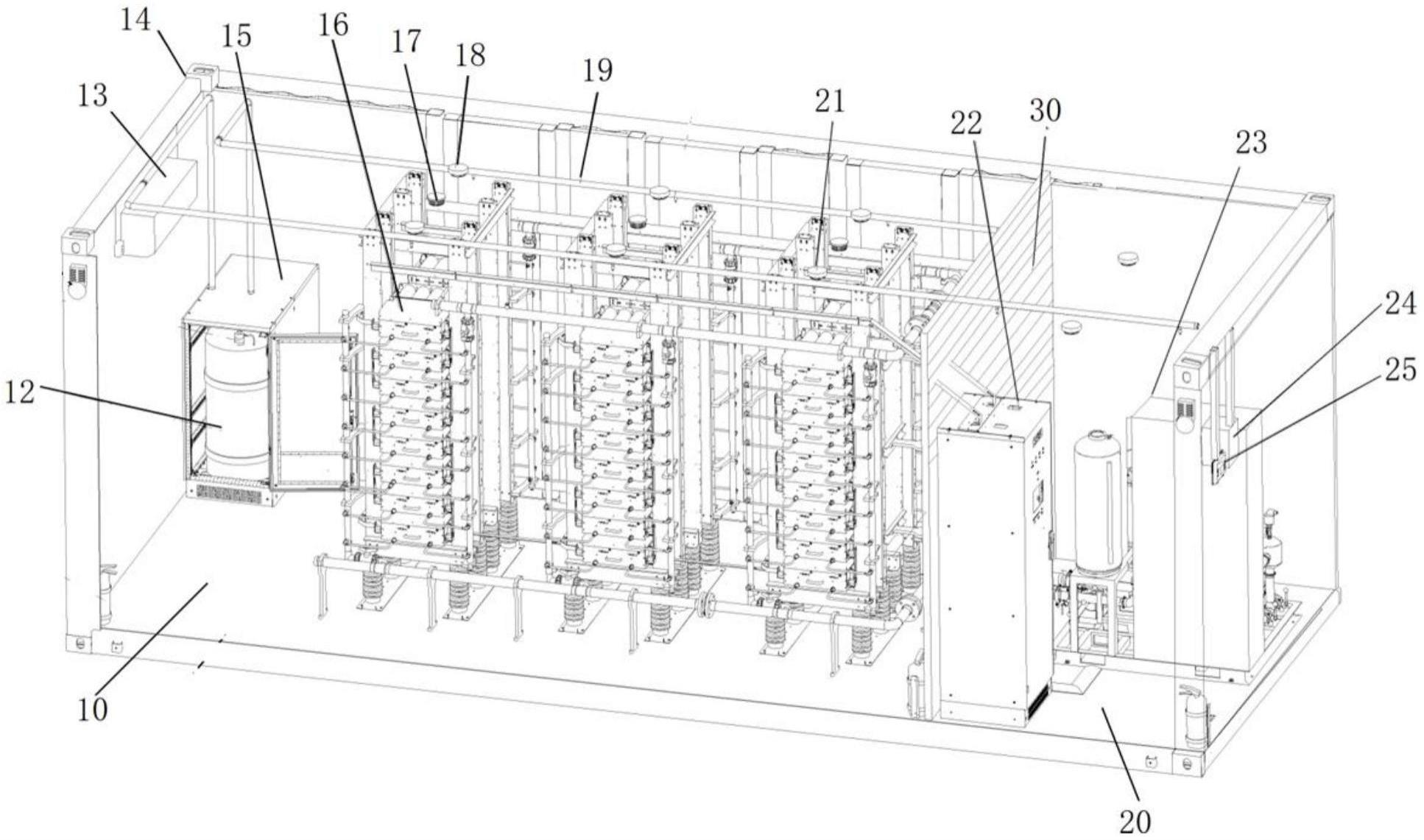

14.图2为本实用新型具有自动消防功能的高集成svg装置的立体图。
15.本技术目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
具体实施方式
16.为了使本技术所要解决的技术问题、技术方案及有益效果更加清楚、明白，以下结合附图和实施例，对本技术进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本技术，并不用于限定本技术。
17.在本技术的描述中，需要理解的是，术语中“中心”、“上”、“下”、“前”、“后”、“左”、“右”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本技术和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
18.实施例一
19.请参阅图1及图2，图1为本实用新型具有自动消防功能的高集成svg装置的整体结构图；图2为本实用新型具有自动消防功能的高集成svg装置的立体图。
20.本实施例公开了一种具有自动消防功能的高集成svg装置，包括装置主体14，装置主体14内部分隔成高压舱室10及将水冷设备及控制设备高度集成在一起的低压舱室20，高压舱室10及低压舱室20通过分隔构件30隔断，高压舱室10内部设置有空气调节器13、气体灭火柜15、三相功率阀组16，低压舱室20内集成设置有水冷机23、用于出现火灾时同时进行灭火及断电控制的svg控制柜22及自动灭火控制器24，气体灭火柜15内部设置有储气罐12，高压舱室10顶部设置有消防管19，消防管19上设置有对准三相功率阀组的喷头，储气罐12与消防管19连接，消防管19的一部分延伸至低压舱室20的上部；所述具有自动消防功能的高集成svg装置还包括用于自动灭火检测的烟感探测器组一18及温度探测器17、用于当出现火灾时检测并促发自动切断强电信号的烟感探测器组二21，烟感探测器组一18、温度探测器17及气体灭火柜15与自动灭火控制器24连接，烟感探测器组二21与svg控制柜22连接，svg控制柜22与高压舱室10的强电输入端的前级断路器连接，烟感探测器组一18及烟感探测器组二21互相独立布置于三相功率阀组16上方以及低压舱室20顶部。
21.实用例二
22.本实施例以实施例一为基础，在本实施例中，三相功率阀组16包括a相功率阀组、b相功率阀组、c相功率阀组，所述a相功率阀组、b相功率阀组及c相功率阀组依次布置于气体灭火柜5的右侧。
23.各相功率阀组16背靠背布置为两列，每列功率阀组正对装置主体14处设置一检修舱门40，低压舱室20靠近svg控制柜22侧设置有调试舱门50。
24.实用例三
25.本实施例以实施例一为基础，在本实施例中，svg控制柜22、水冷机23及自动灭火控制器24从左至右依次布置于低压舱室20内部，svg控制柜22设置于低压舱室20内靠近分隔构件30的位置，水冷机23设置于所述svg控制柜22的右侧，自动灭火控制器24设置于低压舱室20右侧舱壁上。
26.实用例四
27.本实施例以实施例一为基础，在本实施例中，
28.储气罐12顶部安装有电磁阀，储气罐12通过所述电磁阀连接于消防管19；
29.高压舱室10的强电输入为35kv强电电源；
30.装置本体14的外壁上设置有紧急启停控制器25。
31.该具有自动消防功能的高集成svg装置将svg控制器及水冷设备高度集成在低压舱体中，高压舱中的功率设备布置紧凑，在svg装置出现火灾险情时能够在高低压舱的设备集成布置情况下迅速处置，自动识别火情及迅速切断强电，达到快速灭火的功能。
32.以上参照附图说明了本技术的优选实施例，并非因此局限本技术的权利范围。本领域技术人员不脱离本技术的范围和实质内所作的任何修改、等同替换和改进，均应在本技术的权利范围之内。
