1.本实用新型涉及陶瓷套孔安装技术领域，更具体地说，涉及一种快捷安装陶瓷套筒治具。


背景技术：

2.陶瓷套筒作为光电信号传递的重要媒介，广泛应用于通讯领域，对于推动电子信息、装备制造等产业的发展发挥着重要作用。陶瓷套筒在加工制作的过程中需要将陶瓷套筒放入产品槽孔中，便于后续使用时连接陶瓷测试光学。
3.产品盒体结构复杂适配器孔位多，且产品安装陶瓷套筒处有卡扣，没有合适的治具难以直接安装。
4.现有技术以手动或工具撑开产品槽孔口部，产品槽孔口部易损伤，不便于加工且效率较慢，安装后也会导致产品光学不稳定。


技术实现要素：

5.针对现有技术中存在的问题，本实用新型的目的在于提供一种操作简单、降低对产品槽孔口部损伤的安装陶瓷套筒治具。
6.为解决上述问题，本实用新型采用如下的技术方案。一种快捷安装陶瓷套筒治具，包括定位器以及陶瓷套筒，所述定位器中部开设贯穿该定位器顶部以及底部且可容纳陶瓷套筒的导向孔，所述定位器底部安装有与导向孔相通的限位头，该限位头由若干个弹片均匀间隔环绕围成且远离导向孔的一端呈逐渐收缩状进而对陶瓷套筒进行限位，所述定位器顶部活动插入有与导向孔适配的推杆。
7.优选地，所述定位器底部向上凹陷开设有若干个均匀间隔环绕导向孔且与弹片嵌配卡槽。
8.优选地，将所述弹片插入卡槽后用热缩管套住限位头靠近导向孔的一端。
9.优选地，所述卡槽开设有三个，所述弹片安装有三片。
10.优选地，所述导向孔的顶部安装有与导向孔连通且竖直设置的导向管，且该导向管内壁与导向孔连接处是平滑的。
11.优选地，所述定位器底部两侧向下延伸形成位于限位头两侧的卡接板。
12.优选地，所述弹片包括固定在导向管上的连接部以及向内折弯的限位部。
13.优选地，所述限位头的收缩端呈圆锥状。
14.与现有技术相比，本实用新型有益效果：
15.(1)当陶瓷套筒放入导向孔中后，由于限位头底部是收缩状的，可以防止陶瓷套筒从导向孔中滑脱，再将限位头插入到产品的槽孔中，推杆向下推动陶瓷套筒，陶瓷套筒向下移动进而将弹片以扩张的形式撑开产品的槽孔口部，将陶瓷套筒顺利送入至槽孔中，整体操作简单，效率较高。由于弹片是均匀环绕的，弹片扩张对产品槽孔口部进行撑开的力度比较均匀，相对于手动或者其他工具，可降低对产品槽孔口部的损伤，保证产品光学稳定性。
16.(2)弹片直接插入到卡槽中，再通过热缩套进行缩缚，固定比较稳定，当其中一个弹片损坏时，可以将其进行快速更换。
17.(3)卡接板卡接在产品两侧，对整个治具进行定位，操作时更加稳定。
附图说明

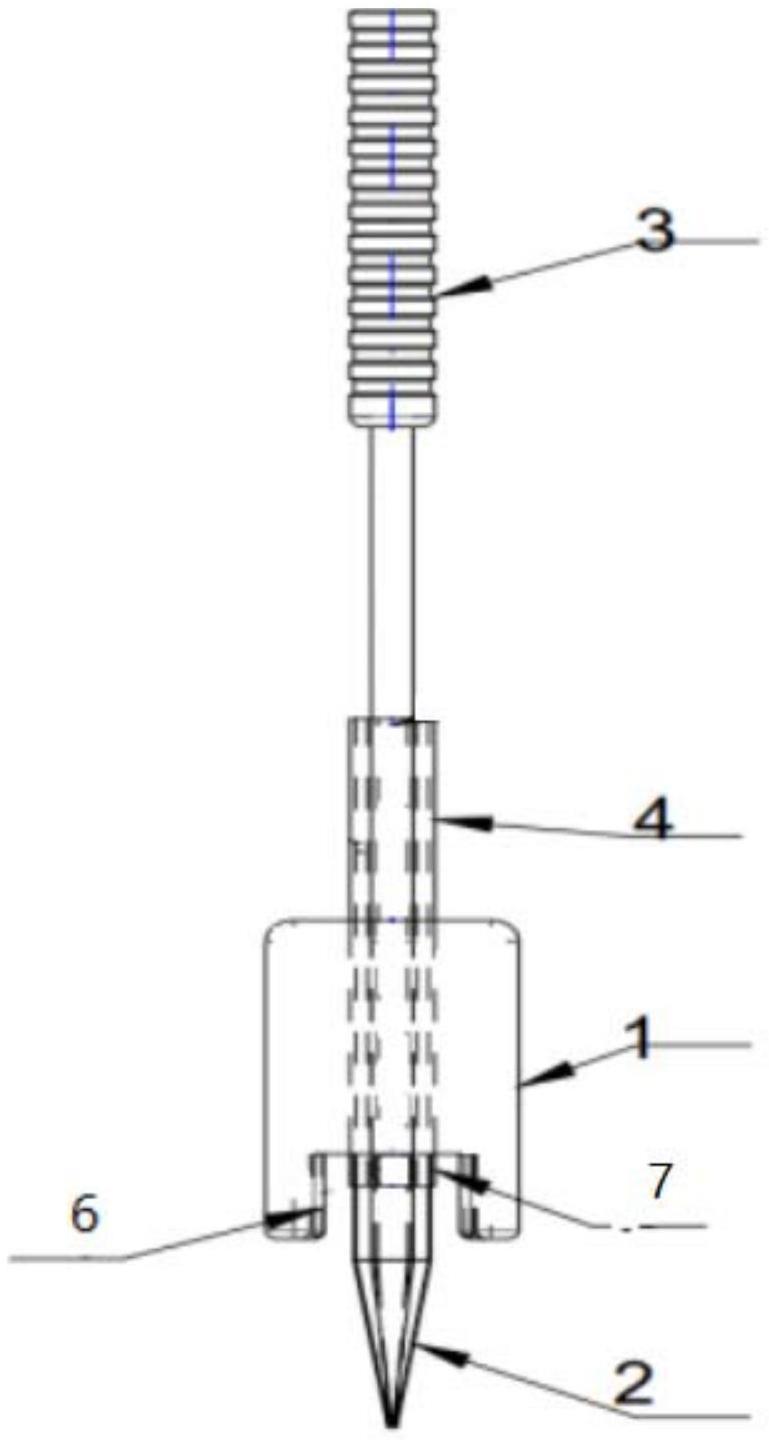

18.图1为本实用新型结构示意图；
19.图2为定位器仰视图；
20.图3为定位器俯视图；
21.图4为弹片结构示意图。
22.图中标号说明：
23.1、定位器；2、限位头；21、弹片；22、连接部；23、限位部；3、推杆；4、导向管；5、导向孔；6、卡接板；7、热缩管；8、卡槽。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.如图1所示，一种快捷安装陶瓷套筒治具，包括定位器1以及陶瓷套筒，定位器1中部开设贯穿该定位器1顶部以及底部且可容纳陶瓷套筒的导向孔5，所述定位器1底部安装有与导向孔5相通的限位头2，该限位头2由若干个弹片21均匀间隔环绕围成且远离导向孔5的一端呈逐渐收缩状进而对陶瓷套筒进行限位。陶瓷套筒放入导向孔5中后，其滑入到限位头2处，限位头2底部的收缩部分进而对陶瓷套筒进行限位。所述定位器1顶部活动插入有与导向孔5适配的推杆3。安装时，将限位头2插入到产品的槽孔中，推杆3向下推动陶瓷套筒，陶瓷套筒向下移动进而将弹片21以扩张的形式撑开产品的槽孔口部，将陶瓷套筒顺利送入至槽孔中，即完成安装。
26.参考图1-3，定位器1底部向上凹陷开设有若干个均匀间隔环绕导向孔5且与弹片21嵌配卡槽8。将弹片21插入卡槽8后用热缩管7套住限位头靠近导向孔5的一端。加热热缩管7，热缩管7收缩对限位头进行缩紧束缚。卡槽8开设有三个，即每组卡槽8的中心以120度角间隔分布，弹片21则对应卡槽8安装有三片。参考图1和图4，弹片21包括固定在导向管4上的连接部22以及向内折弯的限位部23，这里，限位部23从上到下也是呈收缩状的，进而多个弹片21组合成限位头2后，其收缩端呈圆锥状。三片弹片21组合后类似于三角抓钩，自然状态下，处于闭合状态，当推杆3推动陶瓷套下移后将三片弹片21的限位部23撑开，陶瓷套筒进入产品槽孔中，先拔出定位器1，弹片21自动复位，再抽出推杆3。弹片21可采金属、塑料等具有弹性的材料。
27.导向孔6的顶部安装有与导向孔6连通且竖直设置的导向管4，导向管4安装时需要保证导向管4内壁与导向孔5连接处是平滑的，即导向管4的内径与导向孔5的内径相同，且同心设置。导向管4的作用相当于延长导向孔5的作用，方便与推杆3配合使用。定位器1底部两侧向下延伸形成位于限位头2两侧的卡接板6。操作时，将卡接板6卡在产品顶部的两侧进
行定位，进而让限位头2对准产品的槽孔。
28.以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。


技术特征：
1.一种快捷安装陶瓷套筒治具，包括定位器(1)以及陶瓷套筒，其特征在于：所述定位器(1)中部开设贯穿该定位器(1)顶部以及底部且可容纳陶瓷套筒的导向孔(5)，所述定位器(1)底部安装有与导向孔(5)相通的限位头(2)，该限位头(2)由若干个弹片(21)均匀间隔环绕围成且远离导向孔(5)的一端呈逐渐收缩状进而对陶瓷套筒进行限位，所述定位器(1)顶部活动插入有与导向孔(5)适配的推杆(3)。2.根据权利要求1所述的一种快捷安装陶瓷套筒治具，其特征在于：所述定位器(1)底部向上凹陷开设有若干个均匀间隔环绕导向孔(5)且与弹片(21)嵌配卡槽(8)。3.根据权利要求2所述的一种快捷安装陶瓷套筒治具，其特征在于：将所述弹片(21)插入卡槽(8)后用热缩管(7)套住限位头(2)靠近导向孔(5)的一端。4.根据权利要求2或3所述的一种快捷安装陶瓷套筒治具，其特征在于：所述卡槽(8)开设有三个，所述弹片(21)安装有三片。5.根据权利要求1所述的一种快捷安装陶瓷套筒治具，其特征在于：所述定位器(1)底部两侧向下延伸形成位于限位头(2)两侧的卡接板(6)。6.根据权利要求1所述的一种快捷安装陶瓷套筒治具，其特征在于：所述弹片(21)包括固定在导向管(4)上的连接部(22)以及向内折弯的限位部(23)。7.根据权利要求1所述的一种快捷安装陶瓷套筒治具，其特征在于：所述限位头(2)的收缩端呈圆锥状。8.根据权利要求1所述的一种快捷安装陶瓷套筒治具，其特征在于：所述导向孔(5)的顶部安装有与导向孔(5)连通且竖直设置的导向管(4)，且该导向管(4)内壁与导向孔(5)连接处是平滑的。

技术总结
本实用新型公开了一种快捷安装陶瓷套筒治具，包括定位器以及陶瓷套筒，所述定位器中部开设贯穿该定位器顶部以及底部且可容纳陶瓷套筒的导向孔，所述定位器底部安装有与导向孔相通的限位头。当陶瓷套筒放入导向孔中后，由于限位头底部是收缩状的，可以防止陶瓷套筒从导向孔中滑脱，再将限位头插入到产品的槽孔中，推杆向下推动陶瓷套筒，陶瓷套筒向下移动进而将弹片以扩张的形式撑开产品的槽孔口部，将陶瓷套筒顺利送入至槽孔中，整体操作简单，效率较高。由于弹片是均匀环绕的，弹片扩张对产品槽孔口部进行撑开的力度比较均匀，相对于手动或者其他工具，可降低对产品槽孔口部的损伤，保证产品产品光学稳定性。保证产品产品光学稳定性。保证产品产品光学稳定性。


技术研发人员：邱书国 管玉成 杨一帆
受保护的技术使用者：江西鸿辉光通器件有限公司
技术研发日：2023.05.04
技术公布日：2023/10/27
