1.本实用新型涉及消防装备技术领域，具体为一种设有报警器的消防装备。


背景技术：

2.消防装备有灭火器，消防栓，消防泵，消防水枪，消防炮，消防报警设备等，其中消火栓是管网向火场供水的，带有阀门的接口、为工厂、仓库、高层建筑、公共建筑及船舶等室内固定消防设施，通常安装在消火栓箱内，与消防水带和水枪等器材配套使用，室内消火栓是建筑内部消防的重要装置，在安装时，需要一直保证消防栓的正常使用，才能够保证建筑的消防安全。
3.现有的技术中，目前常见的消防栓在长时间使用时，会由于消火栓老化或操作疏忽的原因，导致消火栓内部的阀座与阀瓣密封不严密导致消火栓漏水，消火栓在消防柜的内部漏水不易被发现，导致水资源的浪费，或者造成其他不好的影响，整体在实际使用时还具有一定的缺陷。


技术实现要素：

4.本实用新型的目的在于提供一种设有报警器的消防装备，以解决上述背景技术中提出的现有的技术中，目前常见的消防栓在长时间使用时，会由于消火栓老化或操作疏忽的原因，导致消火栓内部的阀座与阀瓣密封不严密导致消火栓漏水，消火栓在消防柜的内部漏水不易被发现，导致水资源的浪费，或者造成其他不好的影响，整体在实际使用时还具有一定的缺陷的问题。
5.为实现上述目的，本实用新型提供如下技术方案：设有报警器的消防装备，包括消防栓外管、进水管、排水管、阀门杆和活塞，所述消防栓外管的顶端一侧导通安装设置有进水管，所述消防栓外管的底端一侧导通安装设置有排水管，所述消防栓外管的顶端外表面安装设置有阀门杆，所述阀门杆位于排水管的顶端一侧内部抵触安装设置有活塞，所述消防栓外管的一侧外表面设置有密封罐，所述密封罐的底端内部设置有生石灰块，所述密封罐的顶端设置有空腔柱，且空腔柱的底端内部设置有气囊，所述排水管靠近活塞的底端一侧转动贴合安装设置有收集块，所述收集块的顶端外表面嵌入式设置有收集槽。
6.优选的，所述收集块整体为圆环状设置，且收集槽整体也为环绕圆状设置；
7.采用上述技术方案使得整体在进行使用时，能够对活塞底端任意一个位置滴落的水进行收集，保证整体的使用效果。
8.优选的，所述收集块靠近密封罐的一侧贯穿固定安装设置有引流管，且引流管的输出端转动贯穿密封安装在排水管的一侧外部；
9.采用上述技术方案使得整体在进行使用时，能够通过转动引流管带动内部的收集块整体进行翻转，使得收集槽整体朝下，从而使得消火栓整体在正常排水使用时不会导致水进入密封罐的内部。
10.优选的，所述引流管的输出贯穿端转动卡合密封安装设置有导流管，所述导流管
的输出端导通安装在密封罐的一侧内部，所述空腔柱的底端内部等间距贯穿设置有导热片；
11.采用上述技术方案使得整体在进行使用时，能够增加整体对热量的传递，保证整体的监测使用效果。
12.优选的，所述空腔柱靠近气囊的顶端内部设置有滑动块，所述滑动块的两侧均纵向滑动安装在空腔柱的两侧内壁上，所述密封罐的一侧外表面固定安装设置有固定架，所述固定架的顶端固定安装在消防栓外管的底端一侧；
13.采用上述技术方案使得整体在进行使用时，能够通过气囊的膨胀，从而抵触顶端的滑动块进行移动，从而给触发压力传感器提供触发驱动力。
14.优选的，所述空腔柱的顶端内壁上安装设置有压力传感器，且压力传感器的抵触感应端朝向滑动块的顶端一侧，所述消防栓外管的一侧安装设置有蜂鸣器，且蜂鸣器与压力传感器电性控制连接，并且消防栓外管的一侧外部安装设置有蓄电池；
15.采用上述技术方案使得整体在进行使用时，通过滑动块的抵触从而对顶端的压力传感器进行抵触，从而控制一侧的蜂鸣器进行工作报警。
16.与现有技术相比，本实用新型的有益效果是：该设置有警报装置的消防装备：
17.1.该消防栓整体在进行使用时，当活塞使用时间久后漏水此时，此时通过收集槽、引流管和导流管的设置，从而将滴落的水引入密封罐的内部，从而与内部的生石灰块接触，产生反应，从而发出大量热量，使得顶端的气囊受热膨胀，从而使得滑动块移动与压力传感器进行抵触，从而控制一侧蜂鸣器报警，从而使检修人员能够知道消火栓本体出现漏水现象，从而进行及时检修，减少水的浪费；
18.2.该消防栓整体在进行使用时，通过引流管和收集块的固定安装，同时配合引流管与导流管的转动密封安装，从而使得整体在将消防栓整体打开通水时，可通过转动引流管，从而使得收集槽整体朝下，从而使得整体正常使用排水时，水不会进入引流管内部触发蜂鸣器启动，保证整体的使用效果；
19.3.该消防栓整体在进行使用时，通过收集块的圆环状设置，以及环状的收集槽设置，同时配合收集块与排水管内壁的贴合，从而使得整体在使用时能够对活塞底端任意一个位置滴落的水进行收集，保证整体的使用效果。
附图说明

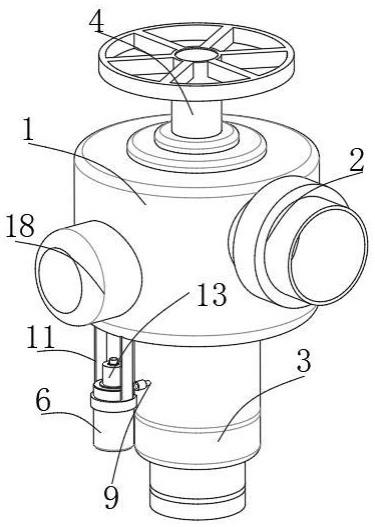

20.图1为本实用新型整体立体结构示意图；
21.图2为本实用新型排水管与密封罐安装剖视立体结构示意图；
22.图3为本实用新型图2中a处放大结构示意图；
23.图4为本实用新型收集块与引流管安装立体结构示意图。
24.图中：1、消防栓外管；2、进水管；3、排水管；4、阀门杆；5、活塞；6、密封罐；7、收集块；8、收集槽；9、引流管；10、导流管；11、固定架；12、生石灰块；13、空腔柱；14、气囊；15、导热片；16、滑动块；17、压力传感器；18、蜂鸣器。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行
清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.请参阅图1-4，本实用新型提供一种技术方案：一种设有报警器的消防装备，包括消防栓外管1、进水管2、排水管3、阀门杆4、活塞5、密封罐6、收集块7、收集槽8、引流管9、导流管10、固定架11、生石灰块12、空腔柱13、气囊14、导热片15、滑动块16、压力传感器17和蜂鸣器18，消防栓外管1的顶端一侧导通安装设置有进水管2，消防栓外管1的底端一侧导通安装设置有排水管3，消防栓外管1的顶端外表面安装设置有阀门杆4，阀门杆4位于排水管3的顶端一侧内部抵触安装设置有活塞5，消防栓外管1的一侧外表面设置有密封罐6，密封罐6的底端内部设置有生石灰块12，密封罐6的顶端设置有空腔柱13，且空腔柱13的底端内部设置有气囊14，排水管3靠近活塞5的底端一侧转动贴合安装设置有收集块7，收集块7的顶端外表面嵌入式设置有收集槽8。
27.收集块7整体为圆环状设置，且收集槽8整体也为环绕圆状设置，整体在进行使用时，通过收集块7和收集槽8的圆环状设置，同时通过收集块7外表面与排水管3内壁的贴合，从而使得整体能够对活塞5底端任意位置滴落的水进行收集，从而保证整体的监测使用效果，
28.收集块7靠近密封罐6的一侧贯穿固定安装设置有引流管9，且引流管9的输出端转动贯穿密封安装在排水管3的一侧外部；引流管9的输出贯穿端转动卡合密封安装设置有导流管10，导流管10的输出端导通安装在密封罐6的一侧内部，空腔柱13的底端内部等间距贯穿设置有导热片15，该消防设备整体在正常排水使用时，此时需要将一侧的引流管9整体进行转动，通过引流管9的转动，从而带动一侧的收集块7整体转动180度，从而使得收集块7顶端的收集槽8整体朝下放置，从而使得排水管3内部的水在排出时不会进入收集槽8的内部，从而避免导入密封罐6的内部，从而使得整体使用效果更好，保证整体使用效果，整体调节使用方便。
29.空腔柱13靠近气囊14的顶端内部设置有滑动块16，滑动块16的两侧均纵向滑动安装在空腔柱13的两侧内壁上，密封罐6的一侧外表面固定安装设置有固定架11，固定架11的顶端固定安装在消防栓外管1的底端一侧；空腔柱13的顶端内壁上安装设置有压力传感器17，且压力传感器17的抵触感应端朝向滑动块16的顶端一侧，消防栓外管1的一侧安装设置有蜂鸣器18，且蜂鸣器18与压力传感器17电性控制连接，并且消防栓外管1的一侧外部安装设置有蓄电池，该消防装备整体在进行使用时，当活塞5底端一侧漏水后，此时水滴落在收集块7内部的收集槽8中，通过引流管9和导流管10将水引入密封罐6的内部，之后滴落在底端的生石灰块12上，此时发生反应，产生大量热量，此时顶端的空腔柱13内部的气囊14受热膨胀，从而抵触顶端的滑动块16向上进行移动，从而与顶端的压力传感器17抵触，当整体抵触后此时控制一侧的蜂鸣器18开始进行触发报警，从而使检修人员能够知道消火栓本体出现漏水现象，从而进行及时检修，减少水的浪费。
30.工作原理：在使用该设置有警报装置的消防装备时，整体在进行使用时，可将空腔柱13的底端设置为螺纹旋盖式设置，从而便于将内部的生石灰块12进行转动取出更换，整体使用效果更好，增加了整体的实用性，本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用
现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
31.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
