一种新型的电源柜体散热装置的制作方法

1.本实用新型涉及一种新型的电源柜体散热装置,属于电源柜技术领域。


背景技术:

2.在电源柜使用的过程中会产生热量,目前电源柜的散热方式一般为开设散热孔和用风机降温的方式,目前申请号为cn201320077625.9的申请文件,公开了一种电源柜散热机构,包括有柜体,有隔板将柜体的内部分隔成多个柜室,多个柜室的顶部分别设有散热口并安装有风机,多个柜室内分别设有温度传感器,柜体的外壁上安装有控制器,温度传感器通过控制器与风机电连接,上述电源柜通过温度传感器实时采集柜室内的温度信息并反馈给控制器,通过控制器来开启和关闭风机,既降低了柜室内的温度,达到了散热的目的,又节约了电能,但是上述电源柜在散热效率方面有待提高,且上述电源柜散热不均匀。


技术实现要素:

3.本实用新型的目的就在于为了解决上述电源柜在散热效率方面有待提高,且上述电源柜散热不均匀,而提供一种新型的电源柜体散热装置。
4.本实用新型通过以下技术方案来实现上述目的,一种新型的电源柜体散热装置,包括电源柜本体和万向轮,所述万向轮固定安装在所述电源柜本体的底部,所述电源柜本体的内侧壁上固定安装有安装杆,所述安装杆的外侧壁上固定安装有安装板,所述电源柜本体的内侧壁上固定安装有温度传感器,所述电源柜本体的两侧上均设置有通风孔,所述电源柜本体顶部的内侧壁上固定安装有第一散热风扇,所述电源柜本体内设置有循环散热组件,所述电源柜本体顶部的两侧均固定安装有安装块,所述安装块上转动安装有转动杆,所述转动杆的底部固定安装有过滤挡板,所述电源柜本体的顶部设置有旋转组件,所述电源柜本体的外侧壁上固定安装有控制器。
5.进一步的,为了便于所述安装壳体的使用,所述循环散热组件包括安装壳体,所述电源柜本体上设置有安装方孔,所述安装壳体固定安装在所述安装方孔的内侧壁上。
6.进一步的,为了通过驱动丝杆将所述驱动块进行驱动,所述安装壳体的内侧壁上转动安装有驱动丝杆,所述驱动丝杆上旋合有驱动块。
7.进一步的,为了通过第二散热风扇对电源柜本体内进行循环散热降温,所述安装壳体的顶部固定安装有驱动电机,所述驱动电机的输出轴固定安装在所述驱动丝杆的一端上,所述驱动块的外侧壁上固定安装有第二散热风扇。
8.进一步的,为了使所述第一齿轮与所述第二齿轮得以安装,所述旋转组件包括基座,所述基座固定安装在所述电源柜本体顶部的两侧,所述基座上从左至右依次分别转动安装有第一齿轮和第二齿轮。
9.进一步的,为了带动所述第一链轮进行转动,所述第一齿轮与所述第二齿轮相啮合,所述第一齿轮的一端上与所述第二齿轮的一端上均固定安装有第一链轮。
10.进一步的,为了通过所述传动链条带动所述转动杆和所述过滤挡板进行转动,所
述转动杆的外侧壁上固定安装有第二链轮,所述第一链轮上与所述第二链轮上套设置有传动链条。
11.进一步的,为了驱动所述第二齿轮进行转动,所述基座的外侧壁上固定安装有旋转电机,所述旋转电机的输出轴固定安装在所述第二齿轮的一端。
12.本实用新型的技术效果和优点:
13.本实用新型通过设有旋转组件、过滤挡板和循环散热组件,当电源柜本体内部温度过高时,温度传感器可将信息传递到控制器,此时控制器可控制旋转组件进行旋转,从而便可将过滤挡板打开,过滤挡板打开后,将会提高电源柜本体内部的散热效率,且通过控制器也可控制循环散热组件进行工作,使得了电源柜本体内部散热均匀。
附图说明

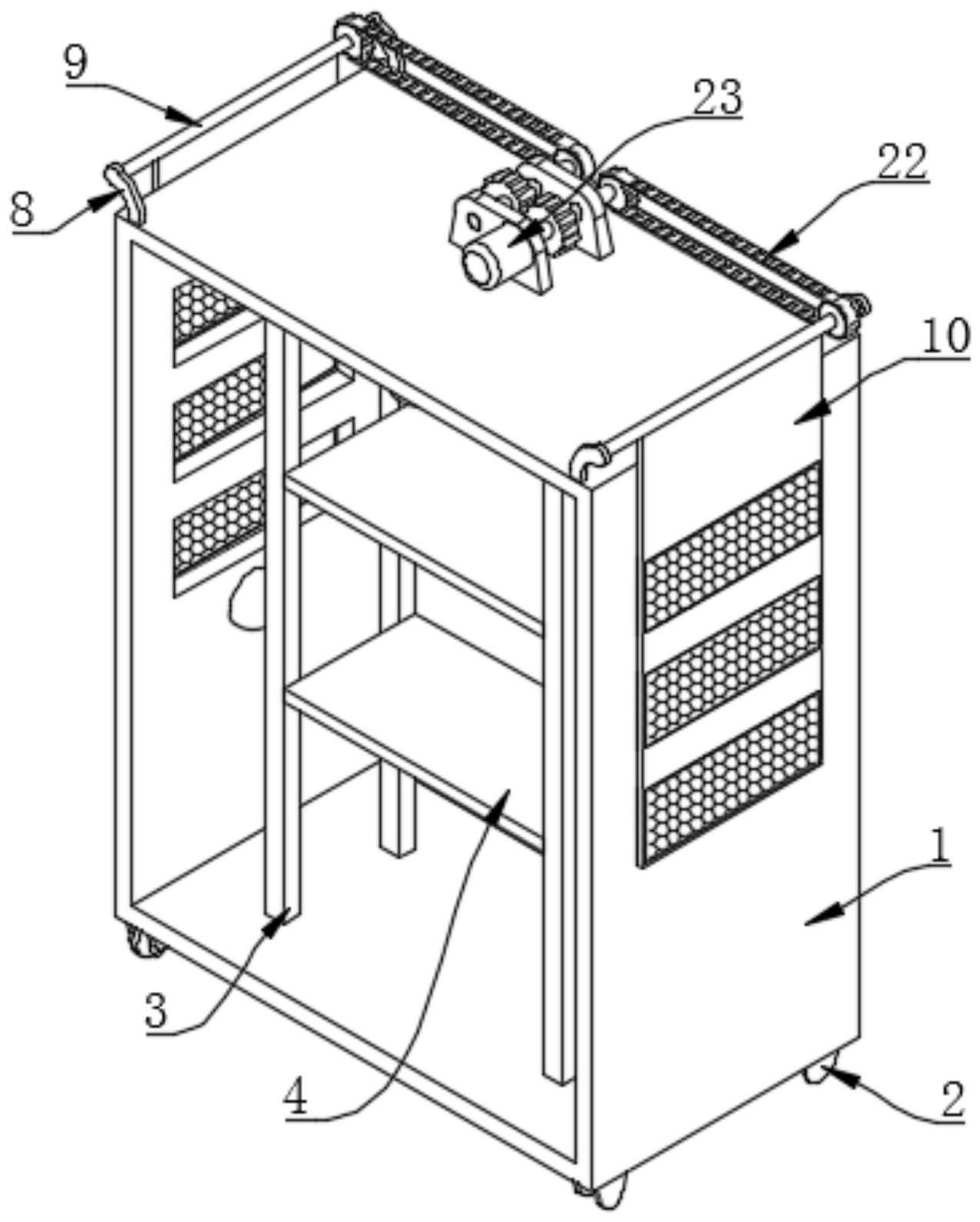

14.图1为本实用新型的整体结构示意图;
15.图2为本实用新型中旋转组件与转动杆的连接示意图;
16.图3为本实用新型中电源柜本体的内部结构示意图;
17.图4为本实用新型中驱动丝杆与安装壳体的爆炸示意图。
18.图中:1、电源柜本体;2、万向轮;3、安装杆;4、安装板;5、温度传感器;6、通风孔;7、第一散热风扇;8、安装块;9、转动杆;10、过滤挡板;11、控制器;12、安装壳体;13、驱动丝杆;14、驱动块;15、驱动电机;16、第二散热风扇;17、基座;18、第一齿轮;19、第二齿轮;20、第一链轮;21、第二链轮;22、传动链条;23、旋转电机。
具体实施方式
19.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
20.请参阅图1-4所示,一种新型的电源柜体散热装置,包括电源柜本体1和万向轮2,万向轮2固定安装在电源柜本体1的底部,电源柜本体1的内侧壁上固定安装有安装杆3,安装杆3的外侧壁上固定安装有安装板4,电源柜本体1的内侧壁上固定安装有温度传感器5,电源柜本体1的两侧上均设置有通风孔6,电源柜本体1顶部的内侧壁上固定安装有第一散热风扇7,电源柜本体1内设置有循环散热组件,电源柜本体1顶部的两侧均固定安装有安装块8,安装块8上转动安装有转动杆9,转动杆9的底部固定安装有过滤挡板10,电源柜本体1的顶部设置有旋转组件,电源柜本体1的外侧壁上固定安装有控制器11,通过温度传感器5可对电源柜本体1内部的温度进行监测,过滤挡板10可将灰尘的进入,当过滤挡板10被打开后,此时电源柜本体1的通风面积大,提高了散热效率。
21.作为本实用新型的一种技术优化方案,循环散热组件包括安装壳体12,电源柜本体1上设置有安装方孔,安装壳体12固定安装在安装方孔的内侧壁上,安装壳体12的内侧壁上转动安装有驱动丝杆13,驱动丝杆13上旋合有驱动块14,安装壳体12的顶部固定安装有驱动电机15,驱动电机15的输出轴固定安装在驱动丝杆13的一端上,驱动块14的外侧壁上固定安装有第二散热风扇16,在控制器11控制驱动电机15工作后,在驱动丝杆13和驱动块
14的配合,可使第二散热风扇16进行位移,达到了对电源柜本体1内部进行均匀散热的作用。
22.作为本实用新型的一种技术优化方案,旋转组件包括基座17,基座17固定安装在电源柜本体1顶部的两侧,基座17上从左至右依次分别转动安装有第一齿轮18和第二齿轮19,第一齿轮18与第二齿轮19相啮合,第一齿轮18的一端上与第二齿轮19的一端上均固定安装有第一链轮20,转动杆9的外侧壁上固定安装有第二链轮21,第一链轮20上与第二链轮21上套设置有传动链条22,基座17的外侧壁上固定安装有旋转电机23,旋转电机23的输出轴固定安装在第二齿轮19的一端上,在旋转电机23的驱动下,可使电源柜本体1两侧的过滤挡板10打开,为了提高了电源柜本体1有散热效率,提供了前提。
23.本实用新型在使用时,通过温度传感器5可对电源柜本体1内部的温度进行监测,当温度达到一定值时,温度传感器5可将信息传递到控制器11,此时控制器11可控制旋转电机23进行工作,旋转电机23工作后可带动第二齿轮19和第一齿轮18进行转动,从而便可带动第一链轮20进行转动,进而在传动链条22的作用下,可带动第二链轮21和转动杆9进行转动,转动杆9转动后可带动过滤挡板10进行旋转,过滤挡板10旋转到一定角度时,便可将通风孔6暴露出,此时将会提高电源柜本体1内部的散热效率,另外控制器11也可控制第一散热风扇7、驱动电机15和第二散热风扇16进行工作,第一散热风扇7工作后可从顶部对电源柜本体1内部进行散热,当驱动电机15工作时可带动驱动丝杆13进行转动,驱动丝杆13转动后可带动驱动块14和第二散热风扇16进行下降,通过第二散热风扇16的移动,可对电源柜本体1的内部进行均匀散热。
24.对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
25.此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
