气溶胶生成制品检测用装置的制作方法

1.本实用新型涉及气溶胶生成制品检测技术领域,具体而言,涉及一种气溶胶生成制品检测用装置。


背景技术:

2.烟厂对烟支的尺寸、温度、透气度、烟草的成分等指标要求越来越高,对生产的每个过程都要进行严格的检测,且对烟支内部各个位置进行检测是一个非常重要的环节。因此,在检测过程中,对烟支内部的精确定位非常关键。
3.传统卷烟进行烟草测试时,由于卷烟烟支周围无遮挡,对其内部深度进行定位简单方便。但hnb(加热不燃烧烟草制品)则不同,由于hnb烟支被加热烟具包裹,在其测试过程中,插入检测元件时需要不断调整,而调整过程费时费力,效率很低;同时,检测元件插入烟支内部的深度位置难以确定,很难保证检测元件处于目标检测深度,并且在调整校对过程中还会造成烟支的浪费以及烟具的破损。
4.现有技术中,一般采用对加热烟烟具进行径向打孔,然后手工径向放置探测器的方式使检测元件到达目标检测深度,但是,上述方式会导致以下问题:
5.1、需要破坏烟具;
6.2、打孔后导致气道、材料性能等发生改变,从而导致测试环境与使用环境不符,进而降低测试效果;
7.3、操作繁琐,引入误差,从而降低测试效率以及效果;
8.4、使用环境受限,部分加热烟烟具无法进行打孔,例如,电磁加热烟具打孔需要穿过线圈,破坏线圈将导致发热体失效;
9.5、手工放置误差极大,无法准确到达目标检测深度位置,从而降低测试效果。


技术实现要素:

10.本实用新型的主要目的在于提供一种气溶胶生成制品检测用装置,上述气溶胶生成制品检测用装置无需破坏烟具,就可以使用于检测气溶胶生成制品的部件精确到达气溶胶生成制品的目标检测深度位置,以提高测试效果和效率。
11.为了实现上述目的,本实用新型提供了一种气溶胶生成制品检测用装置,包括:安装座;移动构件,被配置为可相对于安装座沿预设方向移动;其中,气溶胶生成制品可保持在移动构件上;调整机构,设置于安装座;插入构件,用于保持用于检测气溶胶生成制品的部件;插入构件的一端可拆卸地连接在调整机构上,插入构件的另一端朝向移动构件延伸,以在移动构件相对于安装座沿预设方向移动时插入至气溶胶生成制品内。
12.进一步地,气溶胶生成制品检测用装置还包括设置于安装座的导向构件,移动构件上设有导向部,导向部与导向构件滑动配合。
13.进一步地,气溶胶生成制品检测用装置包括两个平行设置的导向构件,导向部为两个且与两个导向构件对应设置。
14.进一步地,调整机构被配置为可相对于安装座在与预设方向呈垂直设置的方向上移动。
15.进一步地,调整机构包括调整主体,调整主体上设有沿预设方向延伸的安装孔,插入构件的一端穿设于安装孔,插入构件另一端延伸出调整主体并朝向移动构件延伸。
16.进一步地,调整主体上还设有与安装孔连通的通孔,通孔与安装孔呈夹角设置;气溶胶生成制品检测用装置还包括锁紧件,锁紧件设置在通孔中,以与穿设于安装孔的插入构件抵接。
17.进一步地,移动构件包括用于保持气溶胶生成制品的收容槽,收容槽具有面向插入构件另一端的开口,以在移动构件相对于安装座沿预设方向移动时,插入构件另一端通过开口插入至收容槽内。
18.进一步地,收容槽具有呈夹角设置的两个抵持壁,抵持壁被配置为与气溶胶生成制品抵接。
19.进一步地,两个抵持壁之间具有夹角a,夹角a大于或等于100
°
,且小于或等于140
°

20.进一步地,收容槽包括形成在移动构件外表面上的凹槽;气溶胶生成制品检测用装置还包括盖设于收容槽的柔性构件,柔性构件被配置为用于压紧气溶胶生成制品。
21.应用本实用新型的技术方案,通过设置移动构件和用于保持检测气溶胶生成制品的部件的插入构件,当需要对气溶胶生成制品进行测试时,可以通过移动移动构件,一方面,可以使插入构件上的用于检测气溶胶生成制品的部件插入气溶胶生成制品内,另一方面,可以通过调整移动构件的移动距离来调整用于检测的部件插入气溶胶生成制品的深度,从而使用于检测的部件精准到达目标检测深度,然后将插入构件与气溶胶生成制品一同拆下(固定插入构件与气溶胶生成制品的相对位置),并将气溶胶生成制品插入烟具,以对气溶胶生成制品进行加热和试验。这样,无需破坏烟具,就可以使用于检测气溶胶生成制品的部件精确到达气溶胶生成制品的目标检测深度位置,以提高测试效果和效率。
附图说明
22.构成本技术的一部分的说明书附图用来提供对本实用新型的进一步理解,本实用新型的示意性实施例及其说明用于解释本实用新型,并不构成对本实用新型的不当限定。在附图中:

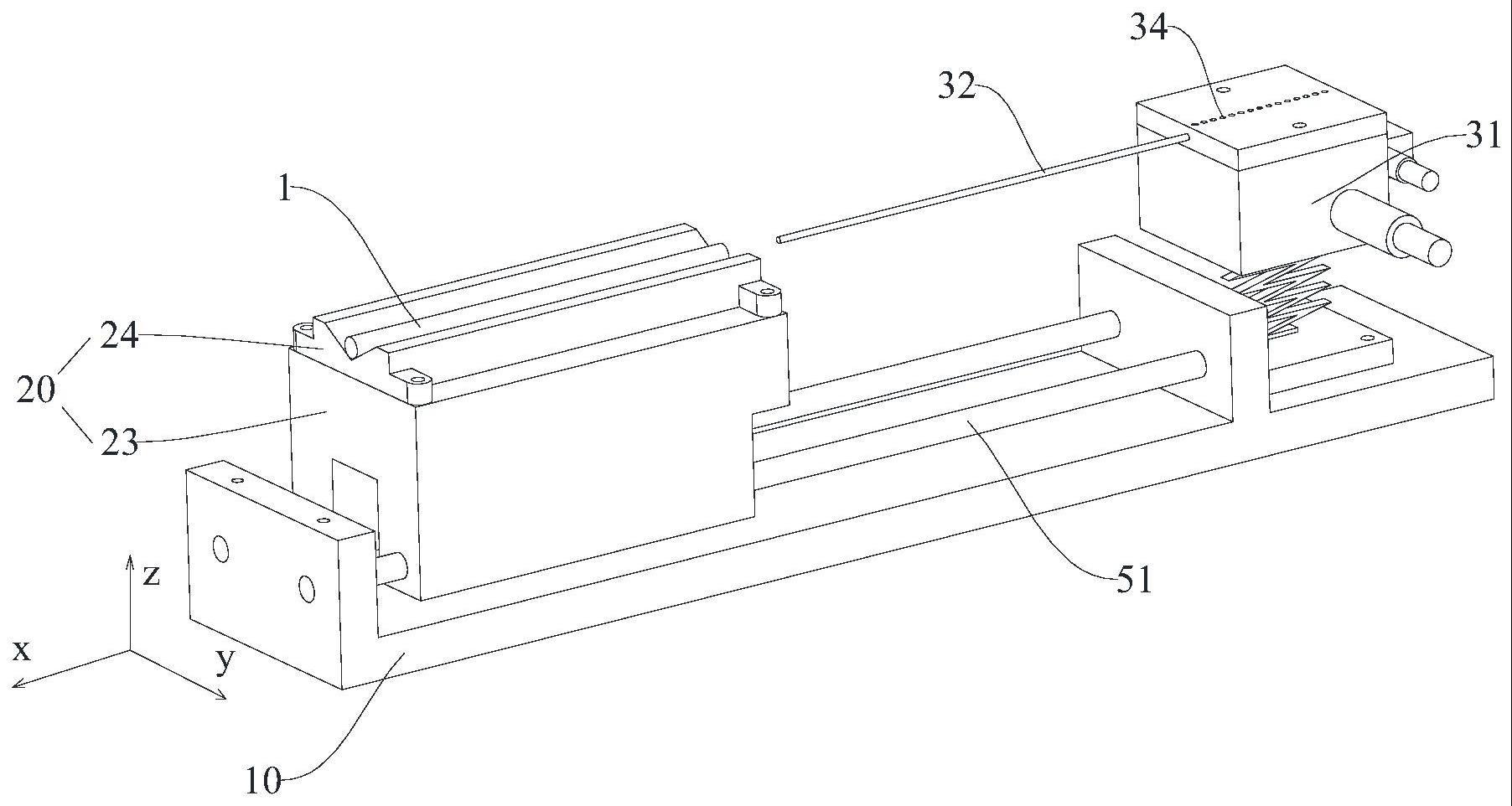

23.图1示出了本实用新型的气溶胶生成制品检测用装置的实施例的一个方向的结构示意图;
24.图2示出了图1的气溶胶生成制品检测用装置的另一个方向的结构示意图;
25.图3示出了图1的气溶胶生成制品检测用装置的移动构件的结构示意图;以及
26.图4示出了图3的移动构件的右视图。
27.其中,上述附图包括以下附图标记:
28.1、气溶胶生成制品;10、安装座;20、移动构件;21、导向部;22、收容槽;221、抵持壁;23、基座;24、安装构件;31、调整主体;32、插入构件;34、通孔;51、导向构件。
具体实施方式
29.需要说明的是,在不冲突的情况下,本技术中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。
30.需要说明的是,本实用新型的实施例中,预设方向为图1中的x轴所在方向,而与预设方向呈夹角的方向分别为y轴所在方向和z轴所在方向,具体地,预设方向也为气溶胶生成制品的轴线方向,其中,x轴、y轴和z轴两两垂直。
31.如图1和图2所示,本实用新型的实施例提供了一种气溶胶生成制品检测用装置。气溶胶生成制品检测用装置包括安装座10、移动构件20、调整机构和插入构件32。其中,移动构件20被配置为可相对于安装座10沿预设方向移动;其中,气溶胶生成制品1可保持在移动构件20上;调整机构设置于安装座10;插入构件32用于保持用于检测气溶胶生成制品1的部件;插入构件32的一端可拆卸地连接在调整机构上,插入构件32的另一端朝向移动构件20延伸,以在移动构件20相对于安装座10沿预设方向移动时插入至气溶胶生成制品1内。
32.上述技术方案中,通过设置移动构件20和用于保持检测气溶胶生成制品1的部件的插入构件32,当需要对气溶胶生成制品进行测试时,可以通过移动移动构件20,一方面,可以使插入构件32上的用于检测气溶胶生成制品1的部件插入气溶胶生成制品内,另一方面,可以通过调整移动构件20的移动距离来调整用于检测的部件插入气溶胶生成制品的深度,从而使用于检测的部件精准到达目标检测深度,然后将插入构件32与气溶胶生成制品一同拆下(固定插入构件32与气溶胶生成制品的相对位置),并将气溶胶生成制品插入烟具,以对气溶胶生成制品进行加热和试验。这样,无需破坏烟具,就可以使用于检测气溶胶生成制品1的部件精确到达气溶胶生成制品的目标检测深度位置,以提高测试效果和效率。
33.如图1至图3所示,本实用新型的实施例中,气溶胶生成制品检测用装置还包括设置于安装座10的导向构件51,移动构件20上设有导向部21,导向部21与导向构件51滑动配合。
34.通过上述设置,导向构件51可以对移动构件20进行导向,且可以通过滑动移动构件20对移动构件20进行移动,便于检测人员操作。
35.优选地,本实用新型的实施例中,导向构件51、移动构件20和插入构件32由不锈钢制成,其加工后表面光滑,一方面,可以避免损坏气溶胶生成制品1;另一方面,可以使移动构件20滑动地更加顺畅。
36.优选地,本实用新型的实施例中,安装座10在预设方向上的总长度约为310mm,导向构件51固定在安装座10后裸露在外面的实际长度约为230mm,移动构件20长度约为100mm。
37.优选地,可以在导向构件51上设置刻度,以便于读取用于检测气溶胶生成制品1的部件在x轴上的位置。
38.如图2和图3所示,本实用新型的实施例中,气溶胶生成制品检测用装置包括两个平行设置的导向构件51,导向部21为两个且与两个导向构件51对应设置。
39.通过上述设置,可以对移动构件20进行限位,以避免移动构件20在yz所在平面内发生转动,从而确保用于检测气溶胶生成制品1的部件相对于气溶胶生成制品1在yz所在平面内的位置精确度。
40.优选地,本实用新型的实施例中,导向部21为圆形通孔,导向构件51为与圆孔滑动
配合的轴。其中,圆形通孔的直径约为6.1mm,且两个圆形通孔的圆心距约为34mm。
41.在一个实施例中,导向构件51可以为滑轨,其数量为一个,导向部21可以为与导向构件51配合的滑槽。
42.在一个实施例中,导向构件51也可以是横截面为方形或三角形的杆状结构,导向部21为与导向构件51配合的通孔。
43.优选地,本实用新型的实施例中,两个导向部21之间设有沿预设方向设置的减重槽,从而能够减小移动构件20的重量,以便于检测人员移动。其中,减重槽在预设方向上的约为长度为89.9mm。
44.具体地,本实用新型的实施例中,调整机构被配置为可相对于安装座10在与预设方向呈垂直设置的方向上移动。
45.通过上述设置,可以利用调整主体31调整插入构件32在y轴和z轴所在平面内的位置,以调整用于检测气溶胶生成制品1的部件在气溶胶生成制品的径向上的位置,这样,需要对气溶胶生成制品进行测试时,可以先利用调整机构使用于检测气溶胶生成制品1的部件精确到达气溶胶生成制品的目标检测径向位置,然后再利用移动构件20将用于检测气溶胶生成制品1的部件插入气溶胶生成制品内,这样,无需破坏烟具,就可以使用于检测气溶胶生成制品1的部件精确到达气溶胶生成制品的目标检测径向位置和目标检测深度位置,以提高测试效果和效率。
46.需要说明的是,本实用新型的实施例中,调整机构为yz轴升降微调滑台,其上设有刻度,可以通过刻度读取用于检测气溶胶生成制品1的部件在yz平面内的位置,且其结构为现有技术,此处不再赘述。
47.如图1所示,本实用新型的实施例中,调整机构包括调整主体31,调整主体31上设有沿预设方向延伸的安装孔,插入构件32的一端穿设于安装孔,插入构件32另一端延伸出调整主体31并朝向移动构件20延伸。
48.通过上述设置,一方面,便于对插入构件32进行安装,另一方面,便于将插入构件32插入气溶胶生成制品内。
49.优选地,本实用新型的实施例中,插入构件32为直硬质管,这样,可以在直硬质管内安装用于检测气溶胶生成制品1的部件,且也可以很好地避免插入构件32变形,从而避免影响用于检测气溶胶生成制品1的部件的位置精度。直硬质管可由金属或陶瓷或玻璃等材质制成,这样,受力不易弯曲,且直硬质管的内径可根据其内的用于检测气溶胶生成制品1的部件粗细情况进行调整。
50.优选地,本实用新型的实施例中,调整主体31包括基体和与基体可拆卸连接的安装板,安装板上设有安装孔。其中,安装板在预设方向上的长度约为30mm,安装孔的直径约为1.5mm。
51.如图1所示,本实用新型的实施例中,调整主体31上还设有与安装孔连通的通孔34,通孔34的中心轴线与安装孔的中心轴线呈夹角设置;气溶胶生成制品检测用装置还包括锁紧件,锁紧件在通孔34中,以与穿设于安装孔的插入构件32抵接。
52.通过上述设置,一方面,可以通过移动插入构件32对不同长度尺寸的插入构件32进行安装,另一方面,可以调节插入构件32插入安装孔内的深度,从而调节插入构件32暴露在调整主体31的外部的长度,从而适配不同长度的气溶胶生成制品。
53.优选地,本实用新型的实施例中,通孔34为多个,多个通孔34沿预设方向间隔设置,多个通孔34对应设有多个锁紧件,这样,可以增加插入构件32的安装稳定性。
54.优选地,本实用新型的实施例中,通孔34为螺纹孔,锁紧件为螺丝,螺丝与螺纹孔螺纹配合。
55.优选地,本实用新型的实施例中,相邻两个通孔34之间的间距相同。
56.如图3和图4所示,本实用新型的实施例中,移动构件20包括用于保持气溶胶生成制品1的收容槽22,收容槽22具有面向插入构件32另一端的开口,以在移动构件20相对于安装座10沿预设方向移动时,插入构件32另一端通过开口插入至收容槽22内。
57.通过上述设置,一方面,可以对气溶胶生成制品1进行安装,另一方面,可以使插入构件32从移动构件20的面向插入构件32的一端插入气溶胶生成制品1。
58.优选地,本实用新型的实施例中,收容槽22在预设方向上的长度约为100mm,即收容槽22沿预设方向贯通移动构件20,这样,对于长度比较大的气溶胶生成制品1,也足够放置。
59.具体地,本实用新型的实施例中,收容槽22包括形成在所述移动构件20外表面上的凹槽;气溶胶生成制品检测用装置还包括盖设于收容槽22的柔性构件,柔性构件被配置为用于压紧气溶胶生成制品1。
60.通过上述设置,一方面,便于对气溶胶生成制品1取放;另一方面,在避免对气溶胶生成制品1造成损坏的情况下,可以利用柔性构件压紧气溶胶生成制品1,从而避免气溶胶生成制品1在测试的过程中纵向跳动。
61.优选地,本实用新型的实施例中,柔性构件为记忆海绵。
62.如图4所示,本实用新型的实施例中,收容槽22具有呈夹角设置的两个抵持壁221,抵持壁221被配置为与气溶胶生成制品1抵接。
63.通过上述设置,两个抵持壁221可以对气溶胶生成制品1进行横向定位,以避免气溶胶生成制品1在测试的过程中横向摆动,而且通过使两个抵持壁221呈夹角设置,这样,可以使收容槽22适配不同直径的气溶胶生成制品1,从而增加气溶胶生成制品检测用装置的适用范围。
64.优选地,本实用新型的实施例中,收容槽22为v型槽。
65.如图4所示,本实用新型的实施例中,两个抵持壁221之间具有夹角a,夹角a大于或等于100
°
,且小于或等于140
°

66.通过上述设置,可使气溶胶生成制品1在z轴上凸出于移动构件20的上表面,这样,便于测试人员取用气溶胶生成制品1,也便于测试人员固定气溶胶生成制品1。
67.优选地,本实用新型的实施例中,夹角a为120
°

68.如图1所示,本实用新型的实施例中,移动构件20包括基座23和与基座23可拆卸连接的安装构件24,安装构件24用于安装气溶胶生成制品1。其中,收容槽形成在安装构件24的外表面。
69.通过上述设置,可以对安装构件24进行及时更换,以适配不同长度的气溶胶生成制品1;且上述结构简单,便于加工。
70.需要说明的是,本实用新型的实施例中,检测人员手动改变移动构件20以及插入构件32的位置,并将用于检测气溶胶生成制品1的部件插入气溶胶生成制品1的内部,读取
移动构件20以及插入构件32的位置,即可完成对气溶胶生成制品1精确定位并完成相应检测。
71.需要说明的是,本实用新型的实施例中,用于检测气溶胶生成制品1的部件可以为热电偶、气体探头以及导管等中的一种。
72.需要说明的是,本实用新型的实施例提供了一种结构简单且取用气溶胶生成制品1方便的气溶胶生成制品检测用装置,在不破坏烟具的情况下,可用于烟草温度、透气度、成分等不同的检测手段、多种不同品牌的气溶胶生成制品内部的精确定位,极大地避免了测试位置不准造成的误差。进一步地,本实施例进行气溶胶生成制品测试,不会破坏烟具,且装置成本低廉,安装和拆卸方便,便于维修和清洁。
73.从以上的描述中,可以看出,本实用新型上述的实施例实现了如下技术效果:通过设置移动构件和用于保持检测气溶胶生成制品的部件的插入构件,当需要对气溶胶生成制品进行测试时,可以通过移动移动构件,一方面,可以使插入构件上的用于检测气溶胶生成制品的部件插入气溶胶生成制品内,另一方面,可以通过调整移动构件的移动距离来调整用于检测的部件插入气溶胶生成制品的深度,从而使用于检测的部件精准到达目标检测深度,然后将插入构件与气溶胶生成制品一同拆下(固定插入构件与气溶胶生成制品的相对位置),并将气溶胶生成制品插入烟具,以对气溶胶生成制品进行加热和试验。这样,无需破坏烟具,就可以使用于检测气溶胶生成制品的部件精确到达气溶胶生成制品的目标检测深度位置,以提高测试效果和效率。
74.以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,对于本领域的技术人员来说,本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
