1.本实用新型涉及电子雾化设备技术领域，特别是涉及一种电子雾化装置。


背景技术：

2.电子雾化器一般包括雾化器及雾化杆，雾化器与雾化杆连接，通过加热雾化器产生烟雾，使得使用者产生类似吸食香烟的感受。传统技术中，电子雾化器的结构较为简单，不具备杀菌消毒的功能，长时间使用的雾化器容易产生细菌，影响使用者的健康。
3.为了解决上述问题，申请号为cn202220104656.8的一种新型一体式电子雾化器uvc消毒杀菌装置，包括内部存储有雾化器的烟仓以及设置于烟仓顶部的仓盖，仓盖的内部设置有仓盖主板，仓盖主板上集成有数量至少为一个的uvcled深紫外灯，用于对烟仓内部、雾化器以及仓盖内部进行消毒灭菌，烟仓的内部设置有用于放置雾化器的烟仓盖内仓。通过设置uvcled深紫外灯，可在仓盖闭合时对雾化器仓盖内仓和烟仓盖内仓进行杀菌消毒，使得用户再次使用时减少细菌的滋生，使用更加卫生，仓盖内仓和烟仓盖内仓经过电镀铝处理后，可反射uvcled深紫外灯光线，保证了杀菌消毒效果，霍尔开关配合磁钢，仓盖开启后即关闭uvcled深紫外灯，不会对用户造成伤害，使用更加安全。
4.然而上述专利的结构设计在使用过程中存在以下问题：
5.上述专利的仓盖主板设有紫外灯，霍尔开关配合磁钢，当仓盖关闭后，紫外灯即开始工作对雾化器进行杀菌消毒，由于一般仓盖是处于关闭状态，以方便携带，但是仓盖长时间处于关闭状态使得紫外灯长时间处于工作状态，进而使得紫外灯的使用寿命较短，即对紫外灯的开关调节灵活性较差。
6.因此，需要一种对紫外灯开关调节较为灵活，使得紫外灯的使用寿命较长的装置。


技术实现要素：

7.本实用新型的目的是克服现有技术中的不足之处，提供一种对紫外灯开关调节较为灵活，使得紫外灯使用寿命较长的电子雾化装置。
8.本实用新型的目的是通过以下技术方案来实现的：
9.一种电子雾化装置，包括雾化器及雾化杆，所述雾化器与雾化杆连接，所述雾化器包括相连接的第一壳体及第二壳体，所述雾化杆包括感应开关件及光源件，所述感应开关件与所述光源件电连接；
10.所述雾化器还包括磁吸件，所述第一壳体开设有放置槽，所述磁吸件位于所述放置槽，所述磁吸件用于在所述第二壳体与所述雾化杆抵接时与所述雾化杆磁吸，以使所述雾化器与所述雾化杆磁吸连接；
11.所述磁吸件用于在所述第一壳体与所述雾化杆抵接时与所述感应开关件对应设置，所述光源件的出光端发出光线；所述第一壳体的外侧形成有卡位部；
12.所述雾化杆于内部形成有容置腔，所述雾化杆还包括支架及透镜，所述支架位于所述容置腔，所述感应开关件及所述透镜均与所述支架连接，所述光源件的出光端与所述
透镜对应设置，所述雾化杆的端部形成有扣位部，所述卡位部用于所述第一壳体与所述雾化杆抵接时与所述扣位部卡扣连接。
13.在其中一个实施例中，所述容置腔包括相连通的第一容置腔本体及所述第二容置腔本体，所述支架位于所述第一容置腔本体，所述雾化器凸出设置于所述第二容置腔本体。
14.在其中一个实施例中，所述扣位部与所述第二容置腔本体连通。
15.在其中一个实施例中，所述感应开关件为霍尔感应开关件。
16.在其中一个实施例中，所述第一壳体开设有第一收容腔，所述第二壳体开设有第二收容腔，所述第一收容腔及所述第二收容腔相连通，所述第一收容腔还与所述放置槽相连通。
17.在其中一个实施例中，所述第二壳体远离所述第一壳体的端部开设有两个进气孔，两个所述进气孔间隔设置，两个所述进气孔与所述第二收容腔连通；及/或，
18.所述雾化器还包括第一吸油件，所述第一吸油件位于所述第二收容腔，所述第一吸油件位于两个所述进气孔之间。
19.在其中一个实施例中，所述透镜位于两个所述进气孔的下方，所述透镜与两个所述进气孔存在预设距离。
20.在其中一个实施例中，所述雾化器还包括加热组件及储油件，所述加热组件位于所述第一收容腔及所述第二收容腔，所述储油件位于所述第二收容腔，所述储油件包覆于所述加热组件。
21.在其中一个实施例中，所述雾化器还包括密封件及第二吸油件，所述密封件及所述第二吸油件均位于所述第一收容腔，所述密封件夹持在所述储油件及所述第二吸油件之间，所述第二吸油件与所述磁吸件抵接。
22.在其中一个实施例中，所述雾化杆还包括电源件，所述电源件位于所述容置腔内，所述电源件与所述支架连接，所述电源件还与所述感应开关件及光源件电连接；及/或，
23.所述雾化杆还包括负离子件，所述负离子件位于所述容置腔内，所述负离子件与所述电源件电连接。
24.与现有技术相比，本实用新型至少具有以下优点：
25.上述的电子雾化装置，雾化器设有磁吸件，当雾化器的第二壳体与雾化杆抵接时，即雾化器顺装时，磁吸件与雾化杆磁吸连接，当雾化器的第一壳体与雾化杆抵接时，即雾化器倒装时，此时雾化器与雾化杆卡扣连接，且磁吸件邻近感应开关件，感应开关件感应磁吸件的磁场进而驱动光源件工作，进而对雾化器进行杀菌消毒。具体地，雾化器的顺装为正常使用状态，雾化器的倒装为杀菌消毒状态，即在需要杀菌消毒时只需把雾化器倒装即可，如此实现对光源件的开关调节较为灵活，进而使得紫外灯的使用寿命较长。
附图说明
26.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

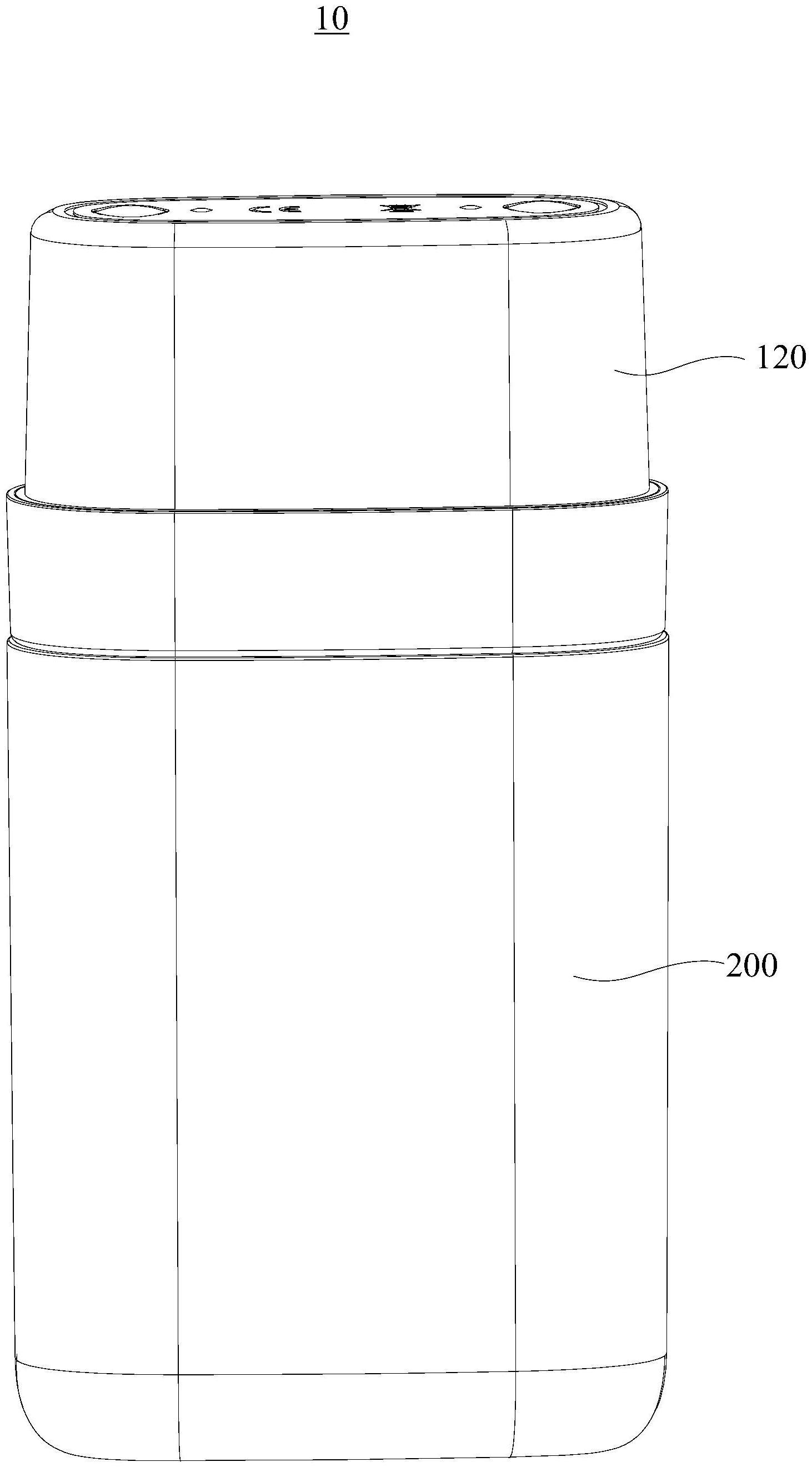

27.图1为一实施例的电子雾化装置的雾化器顺装的结构示意图；
28.图2为图1所示的电子雾化装置的结构剖视图；
29.图3为一实施例的电子雾化装置的雾化器倒装的结构示意图；
30.图4为图3所示的电子雾化装置的结构剖视图；
31.图5为图1所示的电子雾化装置的雾化器的结构示意图；
32.图6为图5所示的电子雾化装置的雾化器的结构剖视图；
33.图7为图1所示的电子雾化装置的雾化杆的结构示意图；
34.图8为图7所示的电子雾化装置的雾化杆的结构剖视图；
35.图9为一实施例的电子雾化装置与负离子件连接的结构示意图。
具体实施方式
36.为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的较佳实施方式。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施方式。相反地，提供这些实施方式的目的是使对本实用新型的公开内容理解的更加透彻全面。
37.需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。
38.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施方式的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
39.本技术提供一种电子雾化装置，包括雾化器及雾化杆，所述雾化器与雾化杆连接，所述雾化器包括相连接的第一壳体及第二壳体，所述雾化杆包括感应开关件及光源件，所述感应开关件与所述光源件电连接；所述雾化器还包括磁吸件，所述第一壳体开设有放置槽，所述磁吸件位于所述放置槽，所述磁吸件用于在所述第二壳体与所述雾化杆抵接时与所述雾化杆磁吸，以使所述雾化器与所述雾化杆磁吸连接；所述磁吸件用于在所述第一壳体与所述雾化杆抵接时与所述感应开关件对应设置，所述光源件的出光端发出光线；所述第一壳体的外侧形成有卡位部；所述雾化杆于内部形成有容置腔，所述雾化杆还包括支架及透镜，所述支架位于所述容置腔，所述感应开关件及所述透镜均与所述支架连接，所述光源件的出光端与所述透镜对应设置，所述雾化杆的端部形成有扣位部，所述卡位部用于所述第一壳体与所述雾化杆抵接时与所述扣位部卡扣连接。
40.上述的电子雾化装置，雾化器设有磁吸件，当雾化器的第二壳体与雾化杆抵接时，即雾化器顺装时，磁吸件与雾化杆磁吸连接，当雾化器的第一壳体与雾化杆抵接时，即雾化器倒装时，此时雾化器与雾化杆卡扣连接，且磁吸件邻近感应开关件，感应开关件感应磁吸件的磁场进而驱动光源件工作，进而对雾化器进行杀菌消毒。具体地，雾化器的顺装为正常使用状态，雾化器的倒装为杀菌消毒状态，即在需要杀菌消毒时只需把雾化器倒装即可，如此实现对光源件的开关调节较为灵活，进而使得紫外灯的使用寿命较长。
41.为更好地理解本技术的技术方案和有益效果，以下结合具体实施例对本技术做进
一步地详细说明：
42.如图1至图4所示，一实施例的电子雾化装置10包括雾化器100及雾化杆200，雾化器100与雾化杆200连接，雾化器100包括相连接的第一壳体110及第二壳体120，雾化杆200包括感应开关件210及光源件220，感应开关件210与光源件220电连接，即感应开关件210驱动光源件220启动或关闭。进一步地，雾化器100还包括磁吸件130，第一壳体110开设有放置槽111，磁吸件130位于放置槽111，磁吸件130用于第二壳体120与雾化杆200抵接时磁吸件130与雾化杆200磁吸，以使雾化器100与雾化杆200磁吸连接；磁吸件130还用于第一壳体110与雾化杆200抵接时与感应开关件210对应设置，光源件220的出光端发出光线，即磁吸件130驱动感应开关件210启动光源件220，第一壳体110的外侧形成有卡位部112。
43.更进一步地，雾化杆200于内部形成有容置腔230，雾化杆200还包括支架240及透镜250，支架240位于容置腔230，感应开关件210及透镜250均与支架240连接，光源件220的出光端与透镜250对应设置，雾化杆200的端部形成有扣位部260，卡位部112与扣位部260对应设置，卡位部112用于第一壳体110与雾化杆200抵接时卡位部112与扣位部260卡扣连接。
44.在本实施例中，雾化器100可以分为顺装和倒装状态；当雾化器100的第二壳体120与雾化杆200抵接时，雾化器100为顺装状态，即雾化器100为正常使用状态，此时的雾化器100与雾化杆200通过磁吸连接在一起，且此时的感应开关没有感应到磁吸件130，即光源件220不工作；当雾化器100的第一壳体110与雾化杆200抵接时，雾化器100为倒装状态，倒装状态即为消毒杀菌状态，此时雾化器100和雾化杆200通过卡位部112及扣位部260卡扣连接，并且雾化器100中的磁吸件130邻近感应开关件210，感应开关件210感应到磁吸件130的磁场进而启动光源件220进行工作，光源件220启动射出的光线穿过透镜250，照射在雾化器100上，进而对雾化器100进行消毒杀菌。可以理解，光源件220发出的光线为紫外光线。
45.上述的电子雾化装置10，雾化器100设有磁吸件130，当雾化器100的第二壳体120与雾化杆200抵接时，即雾化器100顺装时，磁吸件130与雾化杆200磁吸连接，当雾化器100的第一壳体110与雾化杆200抵接时，即雾化器100倒装时，此时雾化器100与雾化杆200卡扣连接，且磁吸件130邻近感应开关件210，感应开关件210感应磁吸件130的磁场进而驱动光源件220工作，进而对雾化器100进行杀菌消毒。具体地，雾化器100的顺装为正常使用状态，雾化器100的倒装为杀菌消毒状态，即在需要杀菌消毒时只需把雾化器100倒装即可，如此实现对光源件220的开关调节较为灵活，进而使得紫外灯的使用寿命较长。
46.需要说明的是，感应开关件210驱动或关闭光源件220的工作原理可以为霍尔磁场或位置传感器感应来实现。对于感应开关件210驱动或关闭光源件220的工作原理或控制方法，不在本技术的保护范围内。本技术仅对感应开关件210及光源件220的位置及其连接关系进行保护。
47.如图3和图4所示，在其中一个实施例中，容置腔230包括相连通的第一容置腔本体231及第二容置腔本体232，支架240位于第一容置腔本体231，雾化器100凸出设置于第二容置腔本体232。可以理解，支架240位于第一容置腔本体231，即雾化杆200的下半部，当雾化器100顺装时，雾化器100的第二壳体120容置在第二容置腔本体232内；当雾化器100倒装时，雾化器100的第一壳体110容置在第二容置腔本体232内。
48.如图7和图8所示，在其中一个实施例中，扣位部260与第二容置腔本体232连通。可以理解，当雾化器100倒装时，雾化器100的第一壳体110容置在第二容置腔本体232内，此时
第一壳体110的卡位部112与雾化杆200的扣位部260卡扣连接。
49.在其中一个实施例中，感应开关件210为霍尔感应开关件210。可以理解，霍尔感应开关件210通过感应磁场来启动或关闭，当第一壳体110上的磁吸件130靠近时，即雾化器100倒装时，霍尔感应件感应到磁吸件130的磁场以启动光源件220进行工作；当雾化器100顺装时，第一壳体110上的磁吸件130远离霍尔感应件，霍尔感应开关件210无法感应到磁吸件130的磁场，此时霍尔感应开关件210关闭光源件220。
50.需要说明的是，感应开关件210通过感应磁场驱动或关闭光源件220的工作原理不在本技术的保护范围内，本技术只对上述结构的连接方式及位置关系进行保护。
51.如图5和图6所示，在其中一个实施例中，第一壳体110开设有第一收容腔112，第二壳体120开设有第二收容腔121，第一收容腔112及第二收容腔121相连通，第一收容腔112还与放置槽111相连通。可以理解，放置槽111用于放置磁吸件130。
52.如图6所示，在其中一个实施例中，第二壳体120远离第一壳体110的端部开设有两个进气孔122，两个进气孔122间隔设置，两个进气孔122与第二收容腔121连通，以使雾化器100的烟雾通过。
53.如图6所示，在其中一个实施例中，雾化器100还包括第一吸油件140，第一吸油件140位于第二收容腔121，第一吸油件140位于两个进气孔122之间。可以理解，第一吸油件140位于两个进气孔122之间，当雾化器100的烟油通过两个进气孔122发生漏液现象时，第一吸油件140将两个进气孔122的漏液吸收，避免烟油对雾化器100或雾化杆200的损坏，提高了电子雾化装置10的使用寿命。
54.在本实施例中，第一吸油件140为吸油棉。
55.如图2所示，在其中一个实施例中，透镜250位于两个进气孔122的下方，透镜250与两个进气孔122存在预设距离。可以理解，当雾化器100顺装时，即雾化器100正常工作，此时雾化器100会有烟雾产生，烟雾回流会通过两个进气孔122，透镜250位于两个进气孔122之间，避免了进气孔122的烟雾对透镜250的镜面产生雾珠。
56.如图6所示，在其中一个实施例中，雾化器100还包括加热组件150及储油件160，加热组件150位于第一收容腔112及第二收容腔121，储油件160位于第二收容腔121，储油件160包覆于加热组件150。可以理解，通过加热组件150对储油件160进行加热，以使产生烟雾。
57.如图6所示，在其中一个实施例中，所述雾化器100还包括密封件170及第二吸油件180，所述密封件170及所述第二吸油件180均位于所述第一收容腔112，所述密封件170夹持在所述储油件160及所述第二吸油件180之间，所述第二吸油件180与所述磁吸件130抵接。
58.在本实施例中，密封件170为密封胶圈，第二吸油件180为吸油棉，通过密封胶圈及吸油棉防止雾化器100内的烟油漏出。
59.如图8所示，在其中一个实施例中，所述雾化杆200还包括电源件270，所述电源件270位于所述容置腔230内，所述电源件270与所述支架240连接，所述电源件270还与所述感应开关件210及光源件220电连接。可以理解，通过电源件270提供能量以使光源件220进行工作。
60.如图9所示，在其中一个实施例中，雾化杆还包括负离子件，负离子件位于容置腔内，负离子件与电源件点连接。可以理解，雾化器顺装时，即电子雾化装置正常工作时，人手
与电子雾化器接触，人体导走正极电子，负离子件产生作用，净化了电子雾化装置内的空气。在本实施例中，负离子件为负离子发生器。
61.与现有技术相比，本实用新型至少具有以下优点：
62.上述的电子雾化装置，雾化器设有磁吸件，当雾化器的第二壳体与雾化杆抵接时，即雾化器顺装时，磁吸件与雾化杆磁吸连接，当雾化器的第一壳体与雾化杆抵接时，即雾化器倒装时，此时雾化器与雾化杆卡扣连接，且磁吸件邻近感应开关件，感应开关件感应磁吸件的磁场进而驱动光源件工作，进而对雾化器进行杀菌消毒。具体地，雾化器的顺装为正常使用状态，雾化器的倒装为杀菌消毒状态，即在需要杀菌消毒时只需把雾化器倒装即可，如此实现对光源件的开关调节较为灵活，进而使得紫外灯的使用寿命较长。
63.以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
