1.本实用新型涉及建筑垃圾再生技术领域，具体为一种用于建筑废弃物再生的粉碎装置。


背景技术：

2.建筑废弃物是在对建筑物实施新建、改建、扩建或者是拆除过程中产生的固体废弃物，根据建筑废弃物的产生源的不同，可以分为施工建筑废弃物和拆毁建筑废弃物，对建筑废弃物进行再生时需要使用到粉碎装置。
3.中国专利cn215234422u提出了一种带预粉碎功能的建筑废弃物再生加工系统，对建筑废弃物依次进行预粉碎、粉碎以及分选筛分的工作，能够保障建筑废弃物能够更加充分的被粉碎加工，其中，粉碎装置只是对建筑废弃物进行预粉碎与粉碎作业，粉碎出来的废弃物颗粒度不均匀，颗粒度较大的还需重新进行粉碎作业，降低了粉碎效果与粉碎效率，故而提出了一种用于建筑废弃物再生的粉碎装置来解决上述问题。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种用于建筑废弃物再生的粉碎装置，具备粉碎效果好等优点，解决了碎装置只是对建筑废弃物进行预粉碎与粉碎作业，粉碎出来的废弃物颗粒度不均匀，颗粒度较大的还需重新进行粉碎作业，降低了粉碎效果与粉碎效率的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种用于建筑废弃物再生的粉碎装置，包括箱体，所述箱体的内部设置有挤压机构，所述箱体的内壁左右两侧且位于挤压机构的下方均固定安装有下料板，所述箱体的内部且位于下料板的下方设置有第一粉碎机构，所述箱体的底部设置有出料机构，所述箱体的顶部连通有加料斗，所述箱体的内部设置有提升粉碎效果的第二粉碎机构。
6.进一步，所述挤压机构包括液压推杆、安装板和钢钉，所述箱体左右两侧均固定安装有输出端贯穿箱体并延伸到下料板上方的液压推杆，两个所述液压推杆的输出端均固定安装有安装板，两个所述安装板相对的一侧均固定安装有钢钉。
7.进一步，所述第一粉碎机构包括粉碎电机和粉碎辊，所述箱体的背面固定安装有数量为两个且输出端贯穿箱体并延伸到下料板下方的粉碎电机，两个所述粉碎电机的输出端均固定安装有粉碎辊。
8.进一步，所述第二粉碎机构包括仓体、立柱、套筒、齿条、驱动电机、不完全齿轮、连接杆、横板和凸块，所述箱体的内壁左右两侧且位于第一粉碎机构的下方均固定安装有仓体，两个所述仓体的内底壁均固定安装有一端与仓体内顶壁固定连接的立柱，两个所述立柱的外侧均套接有数量为两个的套筒，左侧所述套筒与右侧所述套筒相背的一侧均固定安装有齿条，所述箱体的内壁左右两侧且位于仓体的内部均固定安装有驱动电机，两个所述驱动电机的输出端均固定安装有不完全齿轮，左侧所述套筒与右侧所述套筒相对的一侧均
固定安装有一端贯穿仓体并延伸到箱体内部的连接杆，左侧所述连接杆与右侧所述连接杆相对的一侧均固定安装有横板，两个所述横板相对的一侧均固定安装有凸块，两个所述仓体相对的一侧且位于横板的上方均固定安装有导料板。
9.进一步，两个所述仓体相对的一侧均开设有连接杆孔，所述连接杆孔与连接杆相匹配。
10.进一步，所述出料机构包括过滤网、出料电机、转动轴、刮板、毛刷、斜板和振动器，所述箱体的内部且位于第二粉碎机构的下方固定安装有过滤网，所述箱体的底部固定安装有出料电机，所述出料电机的输出端固定安装有一端贯穿箱体并延伸到过滤网上方的转动轴，所述转动轴的外侧且位于过滤网的上方固定安装有刮板，所述转动轴的外侧且位于过滤网的下方固定安装有毛刷，所述箱体的内壁右侧固定安装有套接在转动轴外侧的斜板，所述斜板的底部且位于转动轴的左右两侧均固定安装有振动器。
11.进一步，所述箱体的左侧开设有数量为两个的出料孔，所述箱体的左侧且位于出料孔的下方固定安装有出料板，所述箱体的正面嵌设有观察窗。
12.与现有技术相比，本技术的技术方案具备以下有益效果：
13.1、该用于建筑废弃物再生的粉碎装置，通过设置的挤压机构能够对建筑废弃物进行破碎作业，将废弃物的体积减小，再通过第一粉碎机构进行初步的碾碎，最后通过第二粉碎机构时，可将废弃物搓碎成合适体积后排出，如此，粉碎出来的废弃物颗粒度均匀，实现了粉碎效果好的目的。
14.2、该用于建筑废弃物再生的粉碎装置，通过设置的出料机构，能够对粉碎完毕的建筑废弃物进行筛分，从而满足不同颗粒度的再生料用到不同的场景，提升了装置的实用性。
附图说明

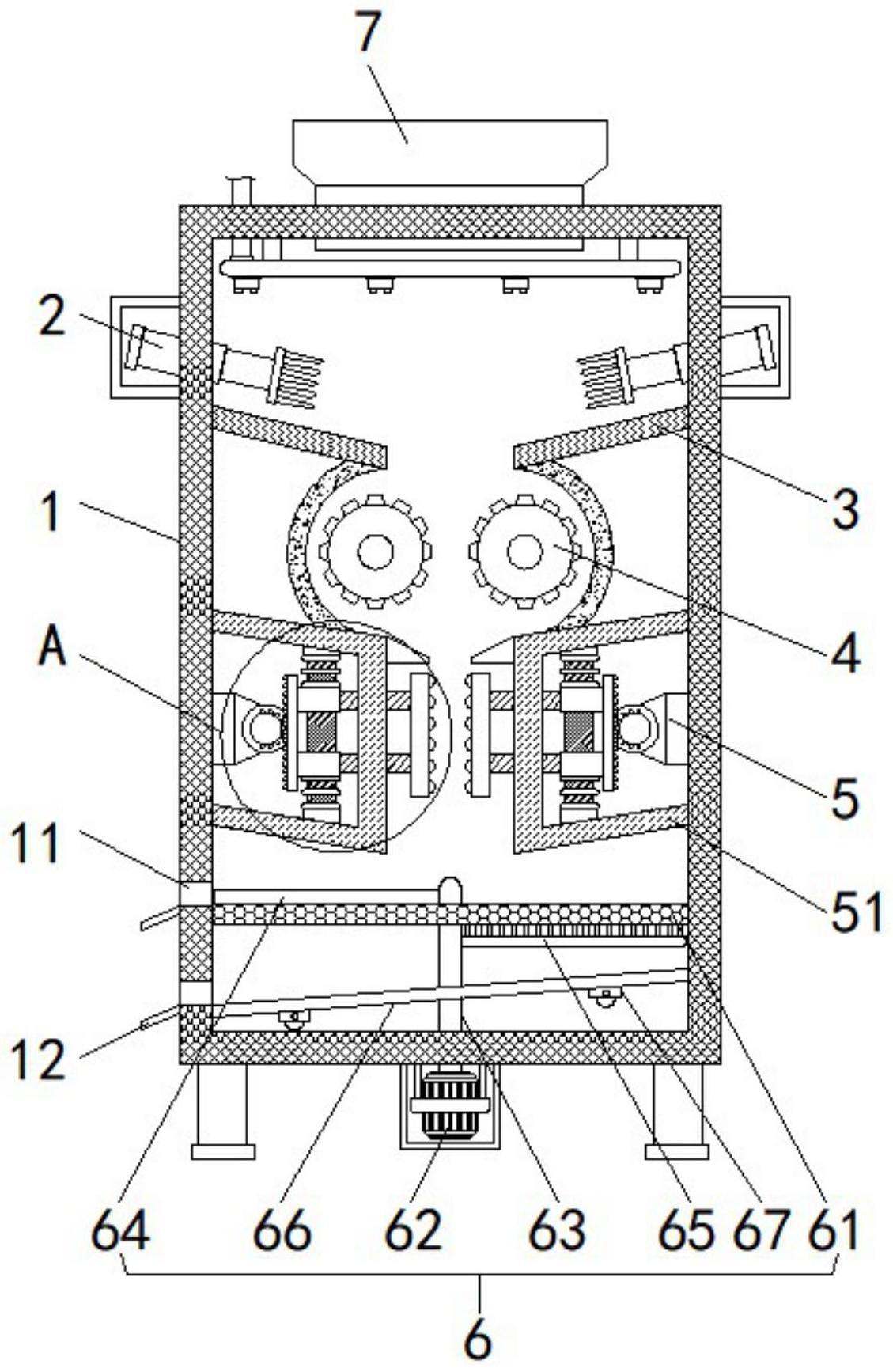

15.图1为本实用新型结构示意图；
16.图2为本实用新型图1中a处放大图；
17.图3为本实用新型正视图。
18.图中：1箱体、11出料孔、12出料板、13观察窗、2挤压机构、3下料板、4第一粉碎机构、5第二粉碎机构、51仓体、52立柱、53套筒、54齿条、55驱动电机、56不完全齿轮、57连接杆、58横板、59凸块、6出料机构、61过滤网、62出料电机、63转动轴、64刮板、65毛刷、66斜板、67振动器、7加料斗。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-3，本实施例中的一种用于建筑废弃物再生的粉碎装置，包括箱体1，箱体1的左侧开设有数量为两个的出料孔11，箱体1的左侧且位于出料孔11的下方固定安装有出料板12，箱体1的正面嵌设有观察窗13，箱体1的内部设置有挤压机构2，箱体1的内壁左右
两侧且位于挤压机构2的下方均固定安装有下料板3，箱体1的内部且位于下料板3的下方设置有第一粉碎机构4，箱体1的底部设置有出料机构6，箱体1的顶部连通有加料斗7，箱体1的内部设置有提升粉碎效果的第二粉碎机构5。
21.具体的，通过设置的出料孔11与出料板12能够排出不同颗粒度的废弃物颗粒，进行不同场景的使用；操作人员可通过观察窗13查看箱体1内的建筑废弃物粉碎情况。
22.本实施例中，挤压机构2包括液压推杆、安装板和钢钉，箱体1左右两侧均固定安装有输出端贯穿箱体1并延伸到下料板3上方的液压推杆，两个液压推杆的输出端均固定安装有安装板，两个安装板相对的一侧均固定安装有钢钉。
23.具体的，操作两侧的液压推杆带着钢钉相对移动挤压建筑废弃物，将建筑废弃物的体积减小，方便后续的粉碎作业。
24.本实施例中，第一粉碎机构4包括粉碎电机和粉碎辊，箱体1的背面固定安装有数量为两个且输出端贯穿箱体1并延伸到下料板3下方的粉碎电机，两个粉碎电机的输出端均固定安装有粉碎辊；
25.第二粉碎机构5包括仓体51、立柱52、套筒53、齿条54、驱动电机55、不完全齿轮56、连接杆57、横板58和凸块59，箱体1的内壁左右两侧且位于第一粉碎机构4的下方均固定安装有仓体51，两个仓体51的内底壁均固定安装有一端与仓体51内顶壁固定连接的立柱52，两个立柱52的外侧均套接有数量为两个的套筒53，左侧套筒53与右侧套筒53相背的一侧均固定安装有齿条54，箱体1的内壁左右两侧且位于仓体51的内部均固定安装有驱动电机55，两个驱动电机55的输出端均固定安装有不完全齿轮56，左侧套筒53与右侧套筒53相对的一侧均固定安装有一端贯穿仓体51并延伸到箱体1内部的连接杆57，左侧连接杆57与右侧连接杆57相对的一侧均固定安装有横板58，两个横板58相对的一侧均固定安装有凸块59，两个仓体51相对的一侧且位于横板58的上方均固定安装有导料板。
26.需要说明的是，立柱52的外侧且位于左右两侧套筒53相背的一侧均套接有伸缩弹簧。
27.具体的，破碎后的建筑废弃物随着下料板3往下掉落，开启粉碎电机带着粉碎辊转动，进行建筑废弃物的初步粉碎作业，初步粉碎后的建筑废弃物颗粒顺着导料板往下掉落，依次启动两侧的驱动电机55带着不完全齿轮56转动，不完全齿轮56与齿条54啮合时会驱动齿条54带着凸块59向上移动压缩上方的伸缩弹簧，不完全齿轮56与齿条54脱离啮合时，伸缩弹簧复位会带着凸块59向下移动，由于两侧的电机不是同步运行，两侧的凸块59会交替的上下搓动，从而对建筑废弃物进行再次的搓动粉碎作业，搓碎到合适的体积后，废弃物颗粒会往下掉落，进行出料作业。
28.本实施例中，两个仓体51相对的一侧均开设有连接杆孔，连接杆孔与连接杆57相匹配。
29.本实施例中，出料机构6包括过滤网61、出料电机62、转动轴63、刮板64、毛刷65、斜板66和振动器67，箱体1的内部且位于第二粉碎机构5的下方固定安装有过滤网61，箱体1的底部固定安装有出料电机62，出料电机62的输出端固定安装有一端贯穿箱体1并延伸到过滤网61上方的转动轴63，转动轴63的外侧且位于过滤网61的上方固定安装有刮板64，转动轴63的外侧且位于过滤网61的下方固定安装有毛刷65，箱体1的内壁右侧固定安装有套接在转动轴63外侧的斜板66，斜板66的底部且位于转动轴63的左右两侧均固定安装有振动器
67。
30.具体的，粉碎后的废弃物颗粒落在过滤网61上，颗粒度较小的会通过过滤网61掉落在斜板66上，开启振动器67，斜板66上颗粒度较小的废弃物可从出料孔11落向出料板12，启动出料电机62带着刮板64将过滤网61上颗粒度较大的废气物扫向出料孔11落向出料板12，进行再生颗粒的出料作业。
31.上述实施例的工作原理为：
32.(1)把建筑废弃物从加料斗7投入到箱体1内部，操作两侧的液压推杆带着钢钉相对移动挤压建筑废弃物，将建筑废弃物的体积减小，方便后续的粉碎作业；
33.(2)破碎后的建筑废弃物随着下料板3往下掉落，开启粉碎电机带着粉碎辊转动，进行建筑废弃物的初步粉碎作业，初步粉碎后的建筑废弃物颗粒顺着导料板往下掉落，依次启动两侧的驱动电机55带着不完全齿轮56转动，不完全齿轮56与齿条54啮合时会驱动齿条54带着凸块59向上移动压缩上方的伸缩弹簧，不完全齿轮56与齿条54脱离啮合时，伸缩弹簧复位会带着凸块59向下移动，由于两侧的电机不是同步运行，两侧的凸块59会交替的上下搓动，从而对建筑废弃物进行再次的搓动粉碎作业，搓碎到合适的体积后，废弃物颗粒会往下掉落到过滤网61上；
34.(3)颗粒度较小的会通过过滤网61掉落在斜板66上，开启振动器67，斜板66上颗粒度较小的废弃物可从出料孔11落向出料板12，启动出料电机62带着刮板64将过滤网61上颗粒度较大的废气物扫向出料孔11落向出料板12，进行再生颗粒的出料作业。
35.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
36.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
