1.本实用新型属于卷烟滤棒生产设备技术领域，具体涉及一种滤棒生产用胶水上料装置。


背景技术：

2.卷烟滤棒一般采用聚丙烯丝束制成，丝束在滤棒的生产过程中需要进行开松、展幅、施加粘结剂(涂胶)后成型等操作。现有技术中，胶水大多从储胶桶中直接输送至涂胶装置进行涂胶，储胶桶打开后，胶水在储胶桶内存放时间过长，由于胶水的粘性或储胶桶内进入杂质等情况的产生，降低了涂胶的均匀性，对胶水的喷涂会造成不良影响，从而影响了滤棒的质量。因此，需要一种滤棒生产用胶水上料装置解决上述问题。


技术实现要素：

3.针对现有技术存在的上述缺陷，本实用新型提供了一种滤棒生产用胶水上料装置，包括缓冲罐，所述缓冲罐上设有进胶管及出胶管，所述进胶管与储胶桶连接，所述出胶管的一端伸入缓冲罐的底部，出胶管的另一端伸出缓冲罐外与涂胶装置连接，出胶管上设有出胶泵；所述缓冲罐内设有滤筒，所述进胶管的出胶口端伸入滤筒内，所述出胶管的进胶口端位于滤筒外的缓冲罐内。胶水通过进胶管从储胶桶内进入滤筒，经过滤筒的过滤后被缓冲罐内的出胶管运送至涂胶装置。过滤后的胶水均匀无杂质，提高了涂胶效果。
4.优选的，所述滤筒的底部与进胶管固定连接，进胶管的下端贯穿缓冲罐后固定连接有锥形齿轮一，所述锥形齿轮一啮合有锥形齿轮二，所述锥形齿轮二连接有步进电机，位于缓冲罐外的进胶管通过旋转接头连接有软管，所述软管与储胶桶连接，所述滤筒的外壁还固定有搅拌叶片。步进电机带动进胶管转动，进胶管带动滤筒转动，不仅提高了过滤效率，而且滤筒外侧的搅拌叶片可对过滤后的胶水进行搅拌，对胶水起到摇匀作用，增加胶水的流动性，提高了胶水的均匀性，有利于涂胶效果，进一步提高涂胶的均匀性。
5.优选的，所述缓冲罐的内壁上固定有清扫刷，所述清扫刷的刷毛与滤筒的外壁接触。清扫刷的设置可对滤筒进行清理，避免杂质在滤筒的沾粘，影响过滤效果。
6.优选的，所述软管与旋转接头可拆卸连接，所述缓冲罐的顶部连接有冲洗管，所述冲洗管上设有开关阀门及水泵，冲洗管与清洗液的储罐连通。通过冲洗管可对缓冲罐内及滤筒进行冲洗。
7.优选的，所述缓冲罐固定在涂胶装置的架体的一侧。
8.本实用新型还包括能够使一种滤棒生产用胶水上料装置正常使用的其它组件，如步进电机的控制组件，水泵的控制组件，控制储胶桶内胶水通过进胶管进入滤筒的控制组件(如进胶泵)等均为本领域的常规技术手段。另外，本实用新型中未加限定的装置或组件均采用本领域中的常规技术手段，如涂胶装置、滤筒、软管、旋转接头等均是本领域常规设备。
9.本实用新型的工作原理：胶水通过进胶管从储胶桶内进入滤筒，经过滤筒的过滤
后被缓冲罐内的出胶管运送至涂胶装置，过滤后的胶水均匀无杂质，提高了涂胶效果。该过程中，步进电机带动进胶管转动，进胶管带动滤筒转动，不仅提高了过滤效率，而且滤筒外侧的搅拌叶片可对过滤后的胶水进行搅拌，对胶水起到摇匀作用，增加胶水的流动性，提高了胶水的均匀性，有利于涂胶效果，进一步提高涂胶的均匀性，滤筒转动时，缓冲罐的清扫刷对滤筒进行清理，避免杂质在滤筒的沾粘堵塞滤孔，影响过滤效果。使用结束后，残留的胶水回流进储胶桶中，断开软管与进胶管的连接，冲洗管向缓冲罐内喷入清洗液或者水，对缓冲罐及滤筒进行冲洗，冲洗后的水从旋转接头排出。
10.本实用新型的有益效果，可对胶水进行过滤和搅拌，使胶水更加均匀细腻，提高了喷涂效果，有利于提升滤棒的质量；使用过后可及时清洗，避免胶水在缓冲罐及滤筒内的残留凝结，不影响下一次的使用。
附图说明
11.下面结合附图和实施例对本实用新型进一步说明。

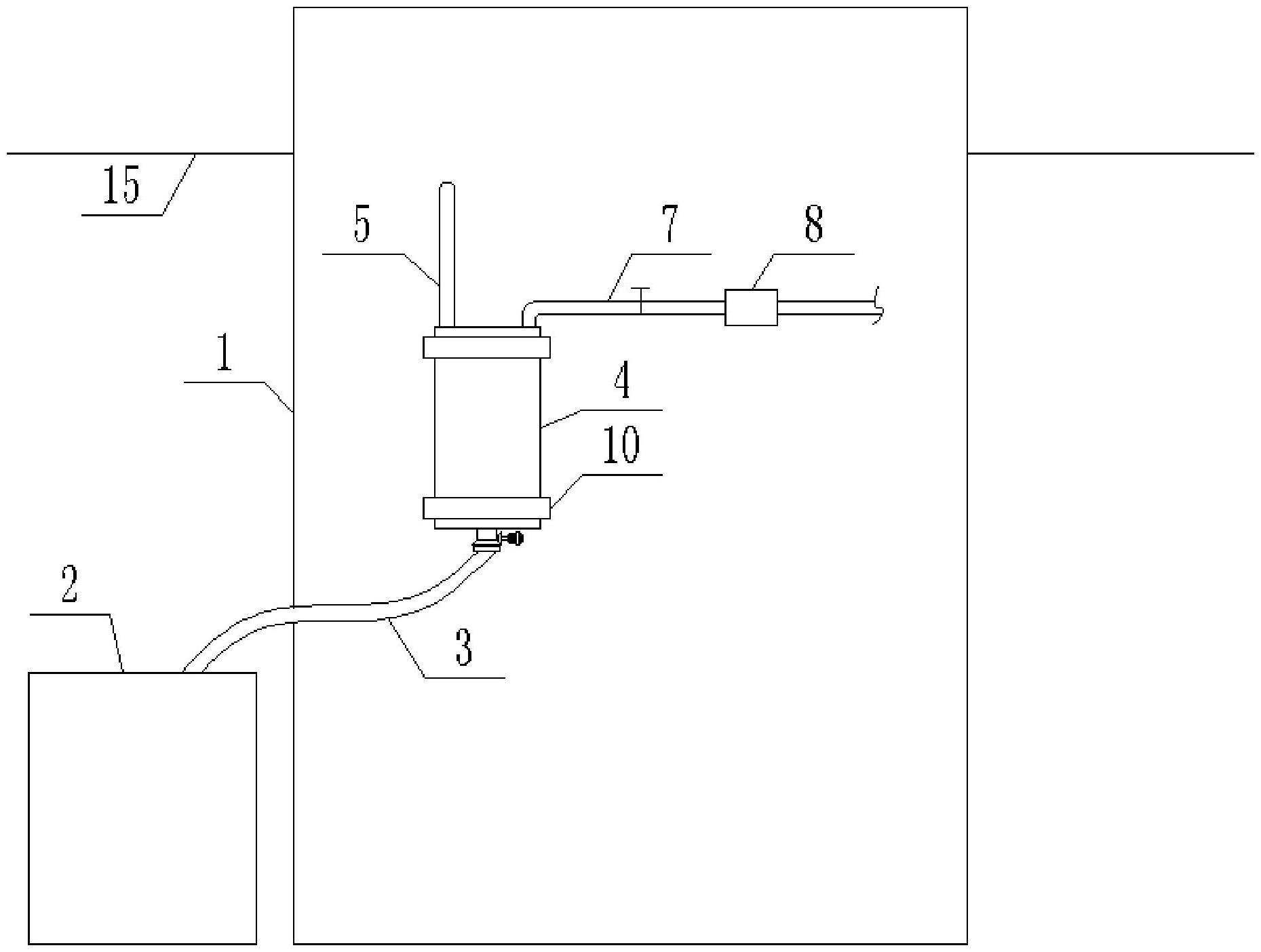

12.图1是本实用新型实施例中一种滤棒生产用胶水上料装置的结构示意图；
13.图2是图1中缓冲罐内的结构示意图。
14.图中：1、架体；2、储胶桶；3、软管；4、缓冲罐；5、出胶管；6、锥形齿轮一；7、冲洗管；8、水泵；9、锥形齿轮二；10、固定件；11、步进电机；12、进胶管；13、滤筒；14、清扫刷；15、丝束；16、搅拌叶片。
具体实施方式
15.下面结合本实用新型实施例中的附图以及具体实施例对本实用新型进行清楚地描述，在此处的描述仅仅用来解释本实用新型，但并不作为对本实用新型的限定。基于本实用新型中的实施例，本领域技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
16.实施例
17.如图1-2所示，本实用新型提供了一种滤棒生产用胶水上料装置，包括缓冲罐4，所述缓冲罐4上设有进胶管12及出胶管5，所述进胶管12与储胶桶2连接，所述出胶管5的一端伸入缓冲罐4的底部，出胶管5的另一端伸出缓冲罐4外与卷烟滤棒用的丝束15的涂胶装置连接，出胶管5上设有出胶泵；所述缓冲罐4内设有滤筒13，所述进胶管12的出胶口端伸入滤筒13内，所述出胶管5的进胶口端位于滤筒13外的缓冲罐4内。胶水通过进胶管12从储胶桶2内进入滤筒13，经过滤筒13的过滤后被缓冲罐4内的出胶管5运送至涂胶装置。过滤后的胶水均匀无杂质，提高了涂胶效果。
18.所述滤筒13的底部与进胶管12固定连接，进胶管为硬质管，例如不锈钢管，进胶管12的下端贯穿缓冲罐4后固定连接有锥形齿轮一6，所述锥形齿轮一6啮合有锥形齿轮二9，所述锥形齿轮二9连接有步进电机11，位于缓冲罐4外的进胶管12通过旋转接头连接有软管3，所述软管3与储胶桶2连接，软管3连接有进胶泵，所述滤筒13的外壁还固定有搅拌叶片16。步进电机11带动进胶管12转动，进胶管12带动滤筒13转动，不仅提高了过滤效率，而且滤筒13外侧的搅拌叶片16可对过滤后的胶水进行搅拌，对胶水起到摇匀作用，增加胶水的流动性，提高了胶水的均匀性，有利于涂胶效果，进一步提高涂胶的均匀性。
19.所述缓冲罐4的内壁上固定有清扫刷14，所述清扫刷14的刷毛与滤筒13的外壁接触。清扫刷14的设置可对滤筒13进行清理，避免杂质在滤筒的沾粘，影响过滤效果。
20.所述软管3与旋转接头可拆卸连接，该连接为现有技术，可通过连接件与螺栓或法兰可拆卸连接，不再赘述。所述缓冲罐4的顶部连接有冲洗管7，所述冲洗管7上设有开关阀门及水泵8，冲洗管7与清洗液的储罐连通。通过冲洗管可对缓冲罐内及滤筒进行冲洗。
21.所述缓冲罐通过固定件10固定在涂胶装置的架体1的一侧。
22.以上已经描述了本实用新型的实施例，上述说明是示例性的，并非穷尽性的，并且也不限于所披露的实施例。在不偏离所说明实施例的范围和精神的情况下，对于本技术领域的普通技术人员来说许多修改和变更都是显而易见的。凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。


技术特征：
1.一种滤棒生产用胶水上料装置，包括缓冲罐，所述缓冲罐上设有进胶管及出胶管，所述进胶管与储胶桶连接，所述出胶管与涂胶装置连接；其特征在于：所述缓冲罐内设有滤筒，所述进胶管的出胶口端伸入滤筒内，所述出胶管的进胶口端位于滤筒外的缓冲罐内；所述滤筒的底部与进胶管固定连接，进胶管的下端贯穿缓冲罐后固定连接有锥形齿轮一，所述锥形齿轮一啮合有锥形齿轮二，所述锥形齿轮二连接有步进电机，位于缓冲罐外的进胶管通过旋转接头连接有软管，所述软管与储胶桶连接，所述滤筒的外壁还固定有搅拌叶片；所述缓冲罐的内壁上固定有清扫刷，所述清扫刷的刷毛与滤筒的外壁接触；所述软管与旋转接头可拆卸连接，所述缓冲罐的顶部连接有冲洗管，所述冲洗管上设有开关阀门及水泵，冲洗管与清洗液的储罐连通。2.根据权利要求1所述的一种滤棒生产用胶水上料装置，其特征在于：所述缓冲罐固定在涂胶装置的架体的一侧。

技术总结
本实用新型涉及卷烟滤棒生产设备技术领域的一种滤棒生产用胶水上料装置，包括缓冲罐，缓冲罐上设有进胶管及出胶管，进胶管与储胶桶连接，出胶管的一端伸入缓冲罐的底部，出胶管的另一端伸出缓冲罐外与涂胶装置连接，缓冲罐内设有滤筒，进胶管的出胶口端伸入滤筒内，出胶管的进胶口端位于滤筒外的缓冲罐内。滤筒的底部与进胶管固定连接，进胶管的下端贯穿缓冲罐后连接有驱动组件，位于缓冲罐外的进胶管通过旋转接头连接有软管，软管与储胶桶连接，滤筒的外壁还固定有搅拌叶片。本实用新型的有益效果，可对胶水进行过滤和搅拌，使胶水更加均匀细腻，提高了喷涂效果。提高了喷涂效果。提高了喷涂效果。


技术研发人员：赵昆 张建国 李江波 田大武 赵思明
受保护的技术使用者：焦作市卷烟材料有限公司
技术研发日：2023.03.28
技术公布日：2023/10/27
