一种cnc加工用冷却水循环机构
技术领域
1.本实用新型涉及机械加工技术领域，尤其涉及一种cnc加工用冷却水循环机构。


背景技术：

2.冷却，指使热物体的温度降低而不发生相变化的过程；根据中国专利授权公告号cn218533872u提供的“一种冷却水可循环使用的光进磨边机”，通过水冷机构，在进行打磨工作时，防护罩对打磨产生的碎屑进行遮挡，避免碎屑飞扬的到处都是，水泵将水槽内部的水导入至冷水机内部进行冷却；但是在冷却装置中由于冷却装置固定在其水循环的内部，不便于对其进行拆除，进而大量的杂质进入到冷却装置的内部，很容易对冷却装置造成堵塞，影响其正常输水，进而降低其输水效率，导致对工件的冷却不够充分；
3.为此，设计一种cnc加工用冷却水循环机构来解决上述问题。


技术实现要素：

4.本实用新型提供一种cnc加工用冷却水循环机构，解决了在冷却装置中由于冷却装置固定在其水循环的内部，不便于对其进行拆除，进而大量的杂质进入到冷却装置的内部，很容易对冷却装置造成堵塞，影响其正常输水，进而降低其输水效率，导致对工件的冷却不够充分的技术问题。
5.为解决上述技术问题，本实用新型提供的一种cnc加工用冷却水循环机构，包括冷却箱，所述冷却箱的内部固定安装有两个进水筒，两个所述进水筒的内部均固定套接有冷却喷头，两个所述冷却喷头位于同一水平面，所述冷却箱的内壁固定安装有两个防护架，两个所述防护架分别与冷却喷头相套接，两个所述防护架的内部均固定套接有若干个防护杆，若干个所述防护杆均等距离分布在防护架的内部，所述冷却箱的两侧均固定安装有抽水机，两个所述抽水机的出水端均固定套接有出水管，两个所述出水管的另一端均与进水筒固定套接，所述冷却箱的内部有过滤网板和制冷箱，所述过滤网板和制冷箱位于同一竖直面，所述制冷箱的底端固定连接有集水筒，两个所述抽水机的进水端均固定套接有进水管，两个所述进水管均与集水筒固定套接，所述冷却箱的两侧均固定安装有套接架，两个所述套接架的内部均活动套接有定位架，两个所述定位架的一侧均固定安装有滑动支杆，每个所述滑动支杆均与相对应的套接架活动套接，两个所述定位架的一侧均与制冷箱的外壁相接触。
6.优选的，两个所述防护架的两端均固定连接有固接板，两个所述防护架均通过两个固接板与冷却箱的内壁固定连接。
7.优选的，所述冷却箱的内壁固定安装有承接支架，两个所述承接支架位于同一水平面，所述过滤网板通过两个承接支架与冷却箱套接支撑。
8.优选的，两个所述进水管的一端均固定套接有密封套管，两个所述进水管的一端通过密封套管与集水筒密封套接。
9.优选的，两个所述套接架的内部均固定套接有活动套筒，每个所述滑动支杆均通
过活动套筒与相对应的套接架活动套接。
10.优选的，两个所述定位架的一侧均固定安装有支撑弹簧，两个所述支撑弹簧的另一端均与相对应的套接架的内壁固定连接。
11.与相关技术相比较，本实用新型提供的一种cnc加工用冷却水循环机构具有如下有益效果：
12.本实用新型提供cnc加工用冷却水循环机构，通过在冷却箱的内部固定套接有进水筒，由此得以对冷却喷头进行套接支撑，进而得以对cnc加工件进行冷却处理，配合在冷却箱的两侧均固定安装有抽水机，其次在冷却箱中设有集水筒，使得抽水机进水端的进水管与抽水机固定套接，再配合在将抽水机出水端的出水管与进水筒密封套接，进而使得冷却箱内部的加工件进行喷水降温，使得降温设备用冷却水循环使用，避免冷却水大量排出浪费；通过在冷却箱的内壁固定安装有两个承接支架，进而对过滤网板进行定位支撑，使得冷却喷头冷却后的水进行过滤处理，由此避免对抽水机造成堵塞的现象，配合在冷却箱的两侧均固定安装有套接架，其次在套接架的内部活动套接有两个滑动支杆，进而对两个定位架进行定位支撑，使得定位架活动套接至冷却箱的内部，由此得以对制冷箱进行定位支撑，再配合在套接架和定位架之间固定连接有支撑弹簧，由此得以对定位架进行弹性支撑，避免制冷箱从冷却箱中掉落，反之通过拉伸定位架，取消对制冷箱的定位支撑，实现快速便捷的将制冷箱以及过滤网板从冷却箱的内部取出，以便于对过滤的杂质进行清理。
附图说明

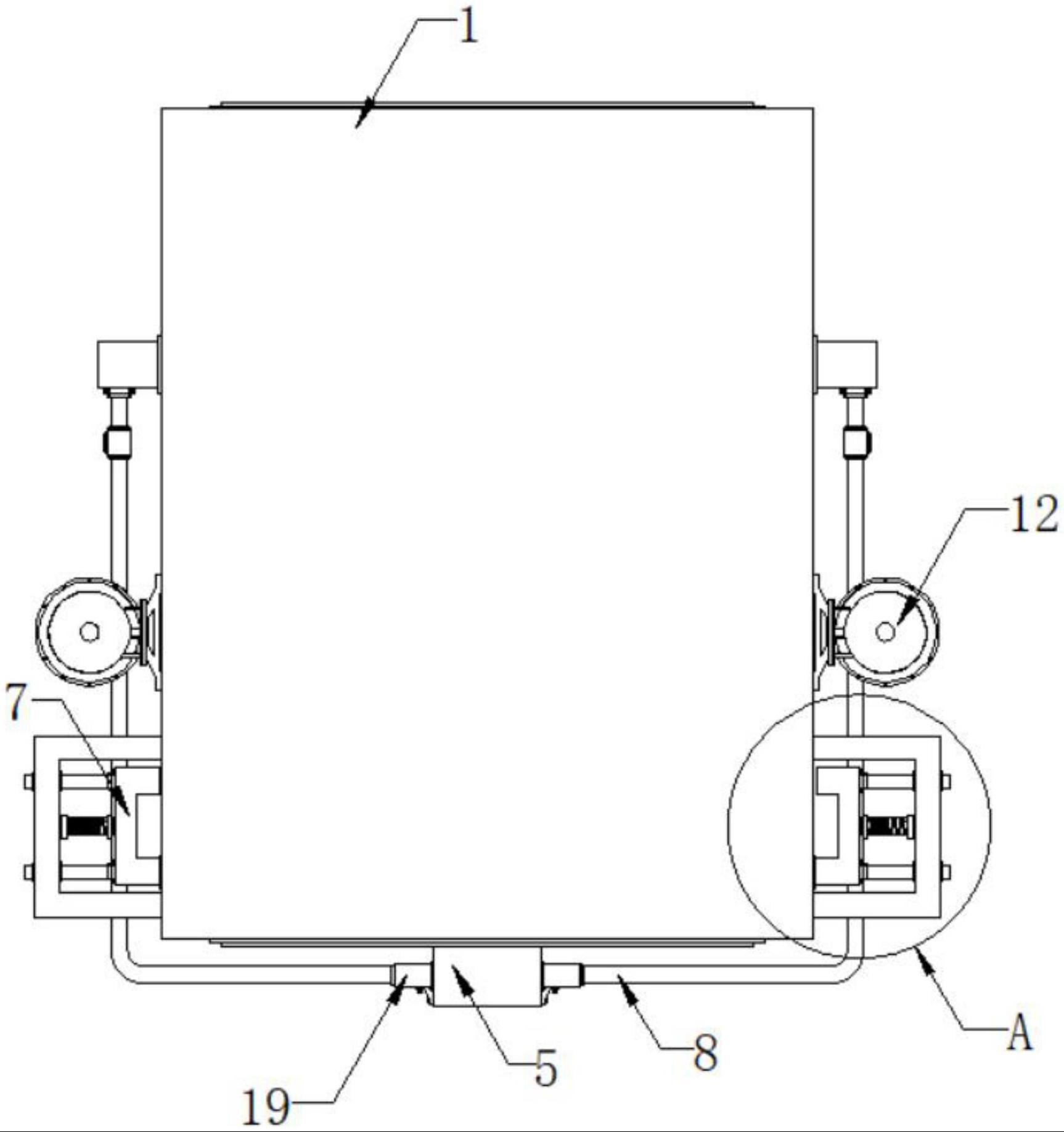

13.图1为本实用新型的结构示意图；
14.图2为本实用新型剖视的结构示意图；
15.图3为本实用新型a处放大的结构示意图；
16.图4为本实用新型b处放大的结构示意图。
17.图中标号：1、冷却箱；2、承接支架；3、过滤网板；4、制冷箱；5、集水筒；6、套接架；7、定位架；8、进水管；9、滑动支杆；10、活动套筒；11、支撑弹簧；12、抽水机；13、出水管；14、进水筒；15、防护架；16、冷却喷头；17、防护杆；18、固接板；19、密封套管。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例；基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.实施例一，由图1-4给出，本实用新型包括冷却箱1，冷却箱1的内部固定安装有两个进水筒14，两个进水筒14的内部均固定套接有冷却喷头16，两个冷却喷头16位于同一水平面，冷却箱1的内壁固定安装有两个防护架15，两个防护架15分别与冷却喷头16相套接，两个防护架15的内部均固定套接有若干个防护杆17，若干个防护杆17均等距离分布在防护架15的内部，冷却箱1的两侧均固定安装有抽水机12，两个抽水机12的出水端均固定套接有出水管13，两个出水管13的另一端均与进水筒14固定套接，冷却箱1的内部有过滤网板3和制冷箱4，过滤网板3和制冷箱4位于同一竖直面，制冷箱4的底端固定连接有集水筒5，两个
抽水机12的进水端均固定套接有进水管8，两个进水管8均与集水筒5固定套接，冷却箱1的两侧均固定安装有套接架6，两个套接架6的内部均活动套接有定位架7，两个定位架7的一侧均固定安装有滑动支杆9，每个滑动支杆9均与相对应的套接架6活动套接，两个定位架7的一侧均与制冷箱4的外壁相接触。
20.实施例二，在实施例一的基础上，两个防护架15的两端均固定连接有固接板18，两个防护架15均通过两个固接板18与冷却箱1的内壁固定连接，由此得以将防护架15固定在冷却箱1的内部。
21.实施例三，在实施例一的基础上，冷却箱1的内壁固定安装有承接支架2，两个承接支架2位于同一水平面，过滤网板3通过两个承接支架2与冷却箱1套接支撑，进而得以对过滤网板3进行定位支撑，进而得以冷却水进行过滤处理。
22.实施例四，在实施例一的基础上，两个进水管8的一端均固定套接有密封套管19，两个进水管8的一端通过密封套管19与集水筒5密封套接，由此使得进水管8得以与集水筒5进行密封套接，避免冷却水从插接进水管8处漏水。
23.实施例五，在实施例一的基础上，两个套接架6的内部均固定套接有活动套筒10，每个滑动支杆9均通过活动套筒10与相对应的套接架6活动套接，由此使得滑动支杆19得以在套接架6的内部进行活动拉伸。
24.实施例六，在实施例一的基础上，两个定位架7的一侧均固定安装有支撑弹簧11，两个支撑弹簧11的另一端均与相对应的套接架6的内壁固定连接，由此得以对定位架7进行弹性支撑，避免制冷箱4从冷却箱1中掉落。
25.工作原理：首先通过在冷却箱1的内部固定套接有进水筒14，由此得以对冷却喷头16进行套接支撑，进而得以对cnc加工件进行冷却处理，配合在冷却箱1的两侧均固定安装有抽水机12，其次在冷却箱1中设有集水筒5，使得抽水机12进水端的进水管8与抽水机12固定套接，再配合在将抽水机12出水端的出水管13与进水筒14密封套接，进而使得冷却箱1内部的加工件进行喷水降温，使得降温设备用冷却水循环使用，避免冷却水大量排出浪费；通过在冷却箱1的内壁固定安装有两个承接支架2，进而对过滤网板3进行定位支撑，使得冷却喷头16冷却后的水进行过滤处理，由此避免对抽水机12造成堵塞的现象，配合在冷却箱1的两侧均固定安装有套接架6，其次在套接架6的内部活动套接有两个滑动支杆9，进而对两个定位架7进行定位支撑，使得定位架7活动套接至冷却箱1的内部，由此得以对制冷箱4进行定位支撑，再配合在套接架6和定位架7之间固定连接有支撑弹簧11，由此得以对定位架7进行弹性支撑，避免制冷箱4从冷却箱1中掉落，反之通过拉伸定位架7，取消对制冷箱4的定位支撑，实现快速便捷的将制冷箱4以及过滤网板3从冷却箱1的内部取出，以便于对过滤的杂质进行清理。
26.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
