1.本实用新型涉及低温不燃烧电子烟(hnb)技术领域，具体为一种改善口感的可加热燃烧花烟方形气雾专用吸具。


背景技术：

2.现有的花烟，不含有尼古丁，以花卉植物为原料，经过陈化发酵工艺后通过卷接包装制成的非烟草制品，但具有烟草制品的类似口感、形状、特点，供消费者品吸。通过快速加热点燃的电子加热吸具，花烟低温燃烧产生香味气雾，为吸烟人士提供了新的休闲方式。
3.但是，传统hnb低温燃烧吸烟烟具燃烧过程中不能散热，温度聚集在密闭窄小的加热腔体内，使得烟气温度过高，造成品吸者因烟气发烫及烟气过于干燥而产生品吸花烟中不舒服的体验。
4.有必要提供一种电子加热吸具，解决现有花烟燃烧吸具技术的不足，满足消费者追求更好品吸体验的需求。


技术实现要素：

5.鉴于已有的hnb等吸烟装置存在着释放的烟气干燥和高温的缺点，使得吸烟者感觉烟气口感不舒适，本实用新型提供了一种快速加热并低温燃烧的加热燃烧花烟同时烟气出口温度适宜的气雾专用吸具，以解决吸烟者感觉烟气口感不舒适的问题。本实用新型通过在燃烧加热管壁外以及烟气出口管壁外，增加一个灌装冷却液的套筒，在烟气流出出口时能够降低烟气温度，同时加热管与冷却液套管通过支撑点固定，留出夹层空隙，既不会影响加热管的温度或降低能耗，又能够降低因物体导热传递出的吸具外壳温度。
6.为实现上述目的，本实用新型提供如下技术方案：
7.一种改善口感的可加热燃烧花烟方形气雾专用吸具，包括外壳(1)、面盖(2)、底盖(3)、支架(4)、电池(5)、隔热套(6)、冷却套(7)、发热管(8)、电路板(9)、冷却套小盖(10)、按键(11)；所述冷却套(7)内灌装冷却液；所述发热管(8)包括圆环部分和半圆环部分，胀紧嵌入隔热套(6)内，且所述发热管(8)圆环底部与隔热套(6)底部平齐，半圆环从支架(4)下部腔孔伸出；在所述支架(4)下部嵌装电路板(9)、所述电路板(9)内设置有控制芯片，依次在支架(4)腔室内装配冷却套小盖(10)、冷却套(7)、已嵌合的发热管(8)和隔热套(6)，且发热管(8)半圆环部分与电路板(9)电性连接，并在支架(4)内装入电池(5)；装配好的支架(4)及其组件插入外壳(1)中，将面盖(2)、底盖(3)均与外壳(1)嵌合，并在外壳(1)表面装配按键(11)，得到所述的可加热燃烧花烟方形气雾专用吸具。
8.优选的，所述的发热管(8)、电路板(9)、电池(5)之间存在电路连接，相互之间形成电流通道。
9.优选的，所述外壳(1)上开有与按键(11)形状匹配的凹槽，所述按键(11)嵌装于此凹槽内，所述凹槽的内表面与所述电路板(9)的接触开关接触。
10.优选的，所述冷却套(7)分成两段独立的单元，各单元具有不同的冷却强度，分别
设置于烟气出口处和发热管(8)处，各单元的冷却强度通过冷却套的材质、厚度和灌装冷却液品种进行调节。
11.优选的，所述冷却套(7)分成两段独立的单元，且分别灌装不同比热容的冷却液。
12.优选的，设置于烟气出口处的冷却单元比设置于发热管(8)处的冷却单元具有更强的冷却强度。
13.优选的，发热管(8)与冷却套(7)均通过支撑点固定，冷却套(7)与隔热套(6)间留出夹层空隙，减少冷热部件间的热量交换。
14.优选的，所述电路板(9)上设有充电接口，所述底盖(3)上和所述支架(4)底部均设有镂空，且所述电路板(9)上所设充电接口穿插其镂空处。
15.本实用新型所述加热低温燃烧吸具所使用的花烟：主要例子为“哈炟”，是一种类似于卷烟烟支的由不含尼古丁的花卉植物经过多工序加工的圆形卷装物，通过特殊包装纸使加热后气雾不侧流，形成单一方向气雾流动的卷接包装技术中的另一种新产品。
16.与现有技术相比，本实用新型的有益效果是：
17.1、本发明通过在燃烧加热管壁外以及烟气出口管壁外，增加一个灌装冷却液的套筒，将冷却液灌装其中，在烟气流出出口时得以降低温度，使过热的烟气降温到接近饱和烟气，使烟气中的部分清香成分温度降低接近露点。因此品吸者减少了高温烟气干燥和烫嘴的不舒适感，并且接近露点的清香成分在品吸者口中会产生清爽的感觉，明显改善了品吸者的口腔体验；
18.同时加热管与冷却液套管通过支撑点固定，留出夹层空隙，既不会过于影响加热管的温度或降低能耗，又能够降低因部件之间传递热量导致升高的外壳温度，改善了炎热天气时的握持舒适感。
19.2、本发明的装置设计为方形，改善了大手掌人士品吸中握持手感度；对于手颤抖人士或者有握持障碍人士，本发明的方形烟具更方便其使用。
附图说明
20.图1为本实用新型改善口感的可加热燃烧花烟方形气雾专用吸具部件结构示意图；

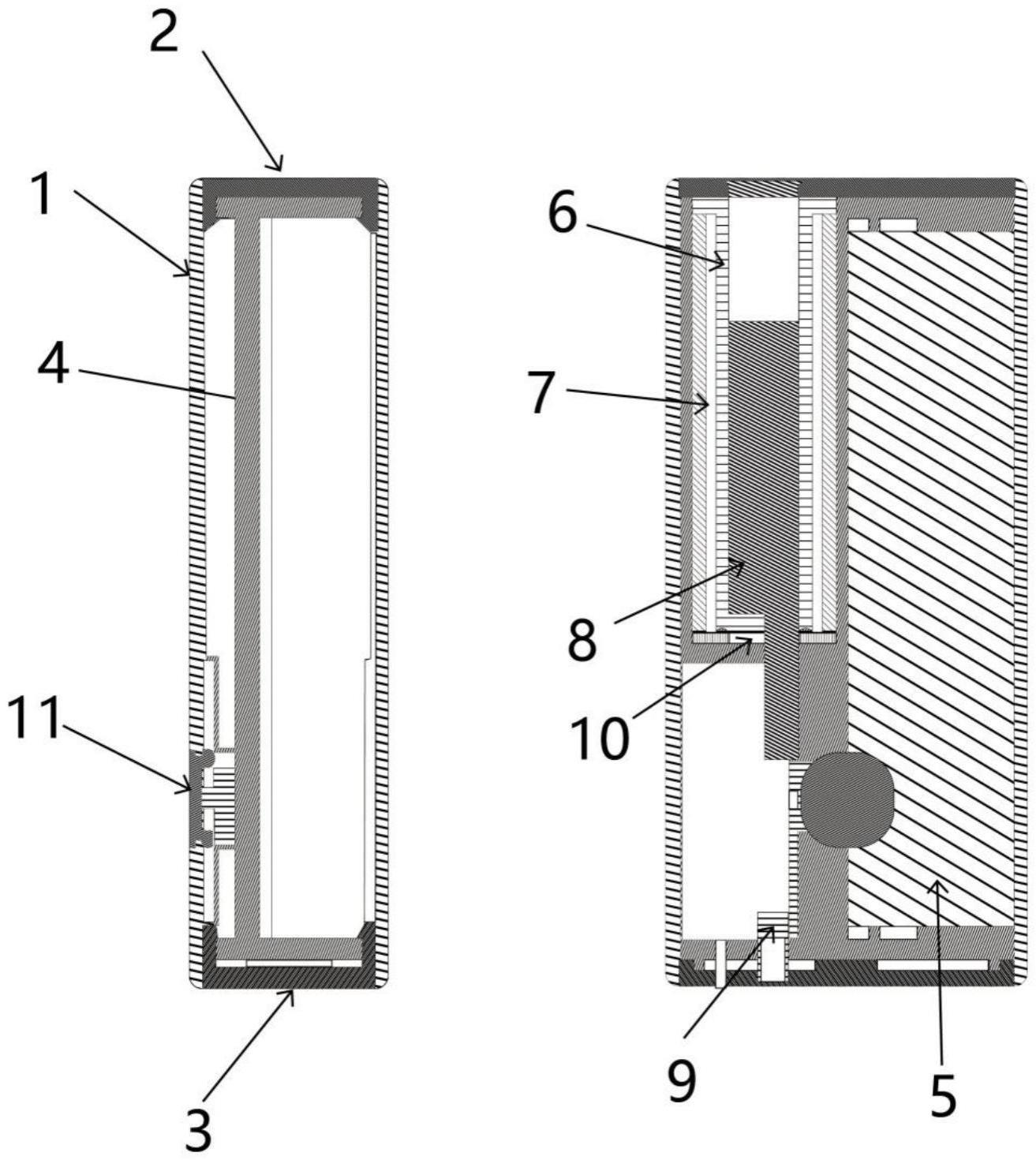

21.图2为本实用新型改善口感的可加热燃烧花烟方形气雾专用吸具总装结构示意图的剖面右视图(左)和剖面正视图(右)。
22.图中：
23.1.外壳；2.面盖；3.底盖；4.支架；5.电池；6.隔热套；7.冷却套；8.发热管；9.电路板；10.冷却套小盖；11.按键。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.实施例
26.请参阅图1-2，本实用新型提供的方形可加热燃烧花烟的气雾专用吸具，技术方案为：改善口感的可加热燃烧花烟方形气雾专用吸具，包括外壳(1)、面盖(2)、底盖(3)、支架(4)、电池(5)、隔热套(6)、冷却套(7)、发热管(8)、电路板(9)、冷却套小盖(10)、按键(11)；所述冷却套(7)为铜材质，分成两段独立的单元，内灌装不同冷却液，分别设置于烟气出口处和发热管(8)处，烟气出口处冷却套壁厚为1mm，内灌装纯净水，发热管(8)处冷却套壁厚为2mm，内灌装60％乙醇水溶液；所述发热管(8)包括圆环部分和半圆环部分，胀紧嵌入隔热套(6)内，且所述发热管(8)圆环底部与隔热套(6)底部平齐，半圆环从支架(4)下部腔孔伸出；在所述支架(4)下部嵌装电路板(9)、电路板(9)内设置有控制芯片，依次在支架(4)腔室内装配冷却套小盖(10)、冷却套(7)、已嵌合的发热管(8)和隔热套(6)，且发热管(8)半圆环部分与电路板(9)电性连接，并在支架(4)内装入电池(5)；所述的发热管(8)、电路板(9)、电池(5)之间存在电路连接，相互之间可形成电流通道；装配好的支架(4)及其组件插入外壳(1)中，将面盖(2)、底盖(3)均与外壳(1)嵌合，电路板(9)上设有的充电接口，穿插底盖(3)上和支架(4)底部的镂空处，并在外壳(1)表面装配按键(11)，嵌装了按键(11)的凹槽的内表面与电路板(9)的接触开关接触。如此装配得到本发明的改善口感的可加热燃烧花烟方形气雾专用吸具。
27.该装置使用方法：在使用该装置时，将哈炟花烟插入面盖(2)的烟孔，进入到发热管(8)的中空内且尽量插到底部，轻压按键(11)接通加热电源，同时在花烟吸嘴处抽吸，口中感觉到哈炟燃烧产生的香味说明哈炟已点燃，这时可以再次轻压按键(11)断开加热电源，继续抽吸直至哈炟燃烧后不再产生气雾完毕；如果希望省力方式品吸，也可以不关闭加热电源，继续在电加热下抽吸，直至哈炟燃烧完毕，关闭电源，清理残留物。
28.对比例
29.将实施例中所使用的冷却套(7)上下两个单元均取出，其它部分重新装配成可加热燃烧花烟方形气雾专用吸具，组装成对比装置，该装置没有燃烧烟气冷却功能。
30.效果情况
31.为了说明本发明的使用体验，使用实施例和对比例中的烟具，在加热管内均插入三长花烟有限公司生产的相同型号的哈炟，按压按键(11)对哈炟进行加热，由相同人员进行试吸体验，环境温度为30℃,记录其感受。分别进行了3次试吸，每次间隔30min，结果为：
[0032][0033][0034]
可见，本发明具有控制花烟点燃后出口烟气温度的技术特点，体验者一般能在久吸之下仍然感受到哈炟点燃所产生的香味和清爽，不容易出现口干口热的不适感觉。
[0035]
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进
行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
