1.本实用新型涉及烤房技术领域，具体涉及一种密集烤房的分风装置。


背景技术：

2.目前，在气流上升式密集烤房中，统一采用标准型风机。在烘烤烟叶过程中，由于风速不均匀，经常出现烟叶被风吹落在装烟室地上而成废品的现象，同时还影响了整炉烟叶在烘烤过程中的质量，造成一定的烘烤损失。
3.因此，提供一种密集烤房的分风装置。分风框安装于装烟室前热风口。使通风机热风能够均匀地吹进装烟室，有效地减少了掉烟现象的发生，效果明显。


技术实现要素：

4.针对以为问题，本实用新型的目的在于提供一种密集烤房的分风装置。
5.为解决上述的技术问题，本实用新型采用以下技术方案：
6.一种密集烤房的分风装置，包括：室体；
7.所述室体一侧连接有热风管道，热风管道处的室体设置有分风框，分风框处的室体内设置分散壳；
8.分散壳内设置有竖直板，竖直板下部开有流通槽孔，流通槽孔处竖直板上部与分散壳壁之间设置有水平板，水平板上下均设置有隔板，分散壳上壁上设置有弧形板；
9.水平板、隔板、竖直板一侧的分散壳顶壁上均开有流通口。
10.进一步的：所述室体内设置有循环风机，室体内设置有底板，底板上设置有两个过滤网板，过滤网板处的底板、室体上设置有导板，导板上开有气口。
11.进一步的：所述过滤网板一侧的室体上设置有电动伸缩杆，电动伸缩杆与第一电机连接，电动伸缩杆与刮刷连接。
12.进一步的：所述底板上设置有凹槽，凹槽内设置有放置块，放置块上开有放置槽，放置槽为一侧开口的弧形槽，收集箱的放置杆放置在放置槽内，收集箱设置为顶部开口的箱体结构。
13.进一步的：所述分风框上设置有竖杆、横杆，竖杆、横杆连接设置，竖杆、横杆上均匀开有流通孔。
14.进一步的：所述室体内壁上设置有保温材料层。
15.与现有技术相比，本实用新型的至少具有以下有益效果之一：
16.1、本申请结构简单，便于对进入的热风进行分散。
17.2、使通风机热风能够均匀地吹进装烟室，有效地减少了掉烟现象的发生，效果明显。
附图说明

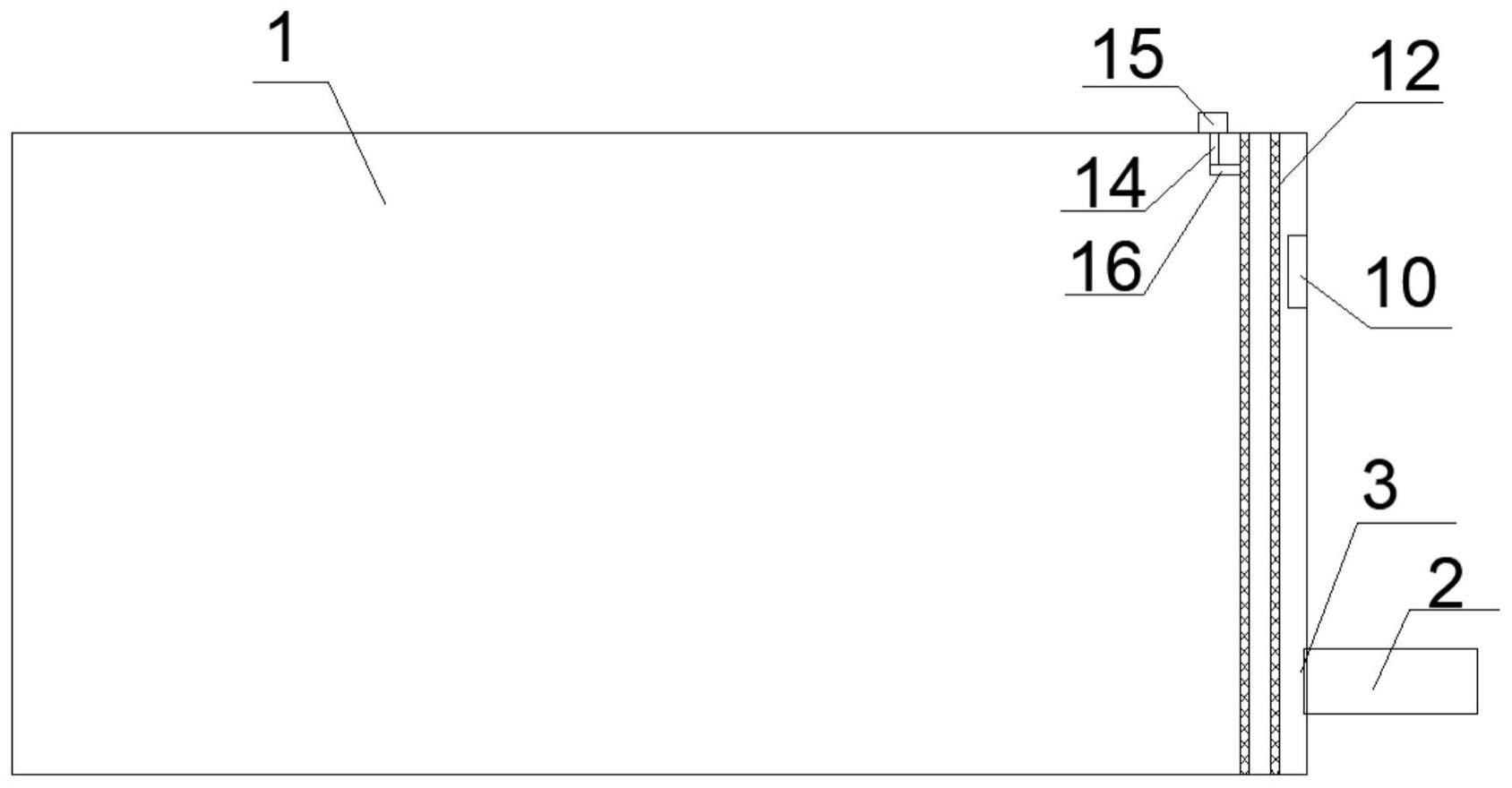

18.图1为本实用新型中室体的俯视图。
19.图2为本实用新型中室体的侧视图。
20.图3为本实用新型中分风框的结构示意图。
21.图4为本实用新型中分散壳的连接示意图。
22.图5为本实用新型中室体的示意图。
23.图中：室体1、热风管道2、分风框3、分散壳4、竖直板5、流通槽孔6、水平板7、隔板8、弧形板9、循环风机10、底板11、过滤网板12、导板13上、电动伸缩杆14、第一电机15、刮刷16、凹槽17、放置杆18、收集槽19、竖杆20、横杆21、保温材料层22、放置槽23、放置杆24。
具体实施方式
24.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
25.一种密集烤房的分风装置，包括：室体1；
26.室体1一侧连接有热风管道2，热风管道2处的室体1设置有分风框3，分风框3处的室体1内设置分散壳4；室体1内进行烟叶进行烘烤时，热风管道2进入热风，再通过分风框3可以将热风进行一定的分散，便于对烟叶进行烘烤；
27.分散壳4内设置有竖直板5，竖直板5下部开有流通槽孔6，流通槽孔6处竖直板5上部与分散壳4壁之间设置有水平板7，水平板7上下均设置有隔板8，分散壳4上壁上设置有弧形板9；
28.水平板7、隔板8、竖直板5一侧的分散壳4顶壁上均开有流通口；分风框一侧连接设置有分散壳4，竖直板5一侧的热风通过流通槽孔6进入到竖直板5另一侧与分散壳4间的区域内，热风再通过水平板7下部隔板8的流通口、水平板7上部隔板8的流通口、水平板7的流通口、竖直板5一侧的分散壳4的流通口输出，便于将热风再次进行分散，弧形板9的设置，起到导流的作用；
29.室体1内设置有循环风机10，室体1内设置有底板11，底板11上设置有两个过滤网板12，过滤网板12处的底板11、室体1上设置有导板13，导板13上开有气口；循环风机10的设置，便于空气在室体1流动，也便于进行烘干，过滤网板12间填充有干燥剂，可以起到干燥的作用，导板13的设置，起到一定引流干燥的作用；
30.过滤网板12一侧的室体1上设置有电动伸缩杆14，电动伸缩杆14与第一电机15连接，电动伸缩杆14与刮刷16连接；第一电机15连接的电动伸缩杆14工作，电动伸缩杆14带动刮刷16运动，在烟叶进行烘干时，室体1内可能会产生粉尘等，粉尘附着在过滤网板12上，影响过滤网板12的工作，刮刷16对过滤网板12进行清扫，减少粉尘附着在过滤网板12上；
31.底板11上设置有凹槽17，凹槽17内设置有放置块18，放置块18上开有放置槽23，放置槽23为一侧开口的弧形槽，收集箱19的放置杆24放置在放置槽23内，收集箱19设置为顶部开口的箱体结构；收集箱19可以对清扫的一定粉尘进行收集；
32.分风框3上设置有竖杆20、横杆21，竖杆20、横杆21连接设置，竖杆20、横杆21上均匀开有流通孔；分风框3、竖杆20、横杆21的组成，起到对热风分散的作用；
33.室体1内壁上设置有保温材料层22，保温材料层22的设置，起到保温的作用。
34.尽管这里参照本实用新型的多个解释性实施例对本实用新型进行了描述，但是，
应该理解，本领域技术人员可以设计出很多其他的修改和实施方式，这些修改和实施方式将落在本申请公开的原则范围和精神之内。更具体地说，在本申请公开、附图和权利要求的范围内，可以对主题组合布局的组成部件和/或布局进行多种变型和改进。除了对组成部件和/或布局进行的变形和改进外，对于本领域技术人员来说，其他的用途也将是明显的。


技术特征：
1.一种密集烤房的分风装置，其特征在于：包括：室体(1)；所述室体(1)一侧连接有热风管道(2)，热风管道(2)处的室体(1)设置有分风框(3)，分风框(3)处的室体(1)内设置分散壳(4)；分散壳(4)内设置有竖直板(5)，竖直板(5)下部开有流通槽孔(6)，流通槽孔(6)处竖直板(5)上部与分散壳(4)壁之间设置有水平板(7)，水平板(7)上下均设置有隔板(8)，分散壳(4)上壁上设置有弧形板(9)；水平板(7)、隔板(8)、竖直板(5)一侧的分散壳(4)顶壁上均开有流通口。2.根据权利要求1所述的一种密集烤房的分风装置，其特征在于：所述室体(1)内设置有循环风机(10)，室体(1)内设置有底板(11)，底板(11)上设置有两个过滤网板(12)，过滤网板(12)处的底板(11)、室体(1)上设置有导板(13)，导板(13)上开有气口。3.根据权利要求2所述的一种密集烤房的分风装置，其特征在于：所述过滤网板(12)一侧的室体(1)上设置有电动伸缩杆(14)，电动伸缩杆(14)与第一电机(15)连接，电动伸缩杆(14)与刮刷(16)连接。4.根据权利要求2所述的一种密集烤房的分风装置，其特征在于：所述底板(11)上设置有凹槽(17)，凹槽(17)内设置有放置块(18)，放置块(18)上开有放置槽(23)，放置槽(23)为一侧开口的弧形槽，收集箱(19)的放置杆(24)放置在放置槽(23)内，收集箱(19)设置为顶部开口的箱体结构。5.根据权利要求1所述的一种密集烤房的分风装置，其特征在于：所述分风框(3)上设置有竖杆(20)、横杆(21)，竖杆(20)、横杆(21)连接设置，竖杆(20)、横杆(21)上均匀开有流通孔。6.根据权利要求1所述的一种密集烤房的分风装置，其特征在于：所述室体(1)内壁上设置有保温材料层(22)。

技术总结
本实用新型公开了一种密集烤房的分风装置，包括：室体；所述室体一侧连接有热风管道，热风管道处的室体设置有分风框，分风框处的室体内设置分散壳；分散壳内设置有竖直板，竖直板下部开有流通槽孔，流通槽孔处竖直板上部与分散壳壁之间设置有水平板，水平板上下均设置有隔板，分散壳上壁上设置有弧形板；水平板、隔板、竖直板一侧的分散壳顶壁上均开有流通口。使通风机热风能够均匀地吹进装烟室，有效地减少了掉烟现象的发生，效果明显。效果明显。效果明显。


技术研发人员：张翔 施学明 罗秀莲 朱学伟 罗敏菡 李江莹 普建明 王力 罗开平 龚玉洪 普家新 刘波全 潘健 张宇 马宇 宗达 李会明 吴浪
受保护的技术使用者：玉溪市烟草公司新平县分公司
技术研发日：2023.03.17
技术公布日：2023/10/27
