1.本实用新型属于烟草生产技术领域，具体的说，涉及一种烟条缓落装置。


背景技术：

2.现阶段香烟生产中，对成品烟条的外观质量要求越来越高，因此在烟机稳定生产的基础上，还需要适当的检测设备对香烟的质量进行把关。
3.在目前国内大量使用的focke系列烟机中，对烟条外观质量的把控通过一套烟条外观检测装置完成，该装置位于focke408出口的底部，烟条从focke408出口推出，经过短距离水平输送后进入垂直的降落滑道，烟条在重力的作用下加速降落最终输送至烟条外观检测装置。这一过程，由于烟条降落滑道距离较长，烟条运行速度过高，造成烟条经过烟条外观检测装置时不易捕捉到稳定的运动图像，造成检测装置的稳定性降低，对质量管控工作造成了困扰。
4.因此，有必要提供一种制作成本低，能有效降低烟条运动速度的烟条缓落装置，使烟条在滑道中的出口速度降低到可接受的范围，给后续的烟条外观检测设备提供稳定的检测对象。


技术实现要素：

5.为了克服背景技术中存在的问题，本实用新型提供了一种烟条缓落装置，降低了烟条在垂直滑道的速度，使烟条在滑道中的出口速度降低到可接受的范围，为后续的烟条外观检测设备提供稳定的检测对象。
6.为实现上述目的，本实用新型是通过如下技术方案实现的：
7.本实用新型提供了一种烟条缓落装置，包括上部固定板1、下部固定板2、中部毛刷3、侧边固定板4、侧边毛刷5；所述的上部固定板1安装在包装机出口烟条降落滑道6上部，下部固定板2安装在包装机出口烟条降落滑道6下部，中部毛刷3安装在上部固定板1和下部固定板2上，且毛刷面与包装机出口烟条降落滑道6内部前侧面平齐，侧边毛刷5通过侧边固定板4分别安装在包装机出口烟条降落滑道6的两侧，处于下部固定板2的下侧，侧边毛刷5的刷头穿透包装机出口烟条降落滑道6的侧板并与包装机出口烟条降落滑道6内侧面平齐。
8.作为优选，所述的上部固定板1、下部固定板2和侧边固定板4与包装机出口烟条降落滑道6之间均采用六角螺栓螺纹连接，中部毛刷3通过六角螺栓安装在上部固定板1和下部固定板2上，侧边毛刷5通过六角螺栓安装在侧边固定板4上。
9.作为优选，所述的六角螺栓采用六角圆柱头螺栓。
10.作为优选，所述的中部毛刷3和侧边毛刷5均采用尼龙毛刷。
11.本实用新型的有益效果：
12.本实用新型对于不同的烟条包装机型的烟条流水线，有很大的兼容性和可移植性，制作成本低，结构简单紧凑，且能高效地降低烟条在降落滑道中的速度，使烟条能正确的进入烟条外观检测装置中，为后续的烟条外观检测设备提供稳定的检测对象，提高了检
测装置的工作质量，对工厂、企业起到提质保量的效用，提升了其价值，对于烟草行业，应用前景较好。
附图说明

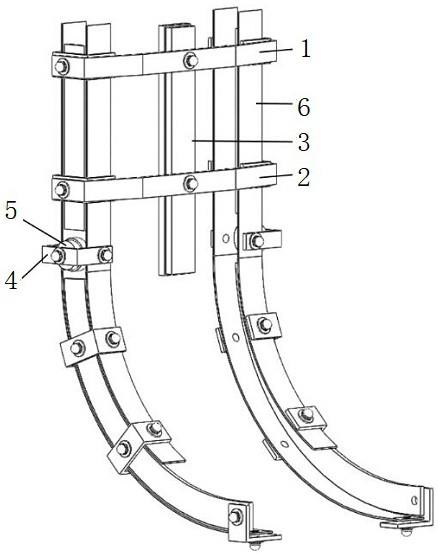

13.图1是本实用新型的立体结构示意图；
14.图2是本实用新型另一角度的结构立体结构示意图。
15.图中，1-上部固定板、2-下部固定板、3-中部毛刷、4-侧边固定板、5-侧边毛刷、6-包装机出口烟条降落滑道。
具体实施方式
16.为了使本实用新型的目的、技术方案和有益效果更加清楚，下面将结合附图，对本实用新型的优选实施例进行详细的说明，以方便技术人员理解。
17.如图1-2所示，所述的烟条缓落装置包括上部固定板1、下部固定板2、中部毛刷3、侧边固定板4、侧边毛刷5；所述的上部固定板1安装在包装机出口烟条降落滑道6上部，下部固定板2安装在包装机出口烟条降落滑道6下部，中部毛刷3安装在上部固定板1和下部固定板2上，且毛刷面与包装机出口烟条降落滑道6内部前侧面平齐，侧边毛刷5通过侧边固定板4分别安装在包装机出口烟条降落滑道6的两侧，处于下部固定板2的下侧，侧边毛刷5的刷头穿透包装机出口烟条降落滑道6的侧板并与包装机出口烟条降落滑道6内侧面平齐。
18.所述的上部固定板1、下部固定板2和侧边固定板4与包装机出口烟条降落滑道6之间均采用六角螺栓螺纹连接，上部固定板1、下部固定板2和侧边固定板4材料为45号钢，其尺寸和形状大小根据包装机出口烟条降落滑道6的具体形状进行确定，只需保证安装在包装机出口烟条降落滑道6上时稳固不晃动，中部毛刷3通过六角螺栓安装在上部固定板1和下部固定板2上，侧边毛刷5通过六角螺栓安装在侧边固定板4上，六角螺栓采用六角圆柱头螺栓。
19.所述的中部毛刷3和侧边毛刷5均采用尼龙毛刷，其尺寸和形状大小根据烟条的接触表面积及安装位置进行确定，只需保证毛刷不对经过的烟条表面造成损伤即可。
20.本实用新型的工作过程：
21.烟条缓落装置嵌入包装机出口烟条降落滑道6中，烟条从顶部进入包装机出口烟条降落滑道6并加速降落，在烟条缓落装置过程中，烟条长宽面与中部毛刷3的表面接触，在摩擦力的作用下减速，之后烟条两端面与侧边毛刷5的表面接触，在摩擦力作用下进一步减速并对烟条的下落姿态进行适当的修正，烟条离开烟条缓落装置后，依靠自身重力继续降落最终以恰当的速度进入烟条外观检测装置中。
22.本实用新型对于不同的烟条包装机型的烟条流水线，有很大的兼容性和可移植性，制作成本低，结构简单紧凑，且能高效地降低烟条在降落滑道中的速度，使烟条能正确的进入烟条外观检测装置中，为后续的烟条外观检测设备提供稳定的检测对象，提高了检测装置的工作质量，对工厂、企业起到提质保量的效用，提升了其价值，对于烟草行业，应用前景较好。
23.最后说明的是，以上优选实施例仅用于说明本实用新型的技术方案而非限制，尽管通过上述优选实施例已经对本实用新型进行了详细的描述，但本领域技术人员应当理
解，可以在形式上和细节上对其作出各种各样的改变，而不偏离本实用新型权利要求书所限定的范围。


技术特征：
1.一种烟条缓落装置，其特征在于：所述的烟条缓落装置包括上部固定板（1）、下部固定板（2）、中部毛刷（3）、侧边固定板（4）、侧边毛刷（5）；所述的上部固定板（1）安装在包装机出口烟条降落滑道（6）上部，下部固定板（2）安装在包装机出口烟条降落滑道（6）下部，中部毛刷（3）安装在上部固定板（1）和下部固定板（2）上，且毛刷面与包装机出口烟条降落滑道（6）内部前侧面平齐，侧边毛刷（5）通过侧边固定板（4）分别安装在包装机出口烟条降落滑道（6）的两侧，处于下部固定板（2）的下侧，侧边毛刷（5）的刷头穿透包装机出口烟条降落滑道（6）的侧板并与包装机出口烟条降落滑道（6）内侧面平齐。2.根据权利要求1所述的一种烟条缓落装置，其特征在于：所述的上部固定板（1）、下部固定板（2）和侧边固定板（4）与包装机出口烟条降落滑道（6）之间均采用六角螺栓螺纹连接，中部毛刷（3）通过六角螺栓安装在上部固定板（1）和下部固定板（2）上，侧边毛刷（5）通过六角螺栓安装在侧边固定板（4）上。3.根据权利要求2所述的一种烟条缓落装置，其特征在于：所述的六角螺栓采用六角圆柱头螺栓。4.根据权利要求1、2或3所述的一种烟条缓落装置，其特征在于：所述的中部毛刷（3）和侧边毛刷（5）均采用尼龙毛刷。

技术总结
本实用新型涉及一种烟条缓落装置，属于烟草生产技术领域。所述的烟条缓落装置包括上部固定板、下部固定板、中部毛刷、侧边固定板、侧边毛刷；所述的上部固定板安装在包装机出口烟条降落滑道上部，下部固定板安装在包装机出口烟条降落滑道下部，中部毛刷安装在上部固定板和下部固定板上，且毛刷面与包装机出口烟条降落滑道内部前侧面平齐，侧边毛刷通过侧边固定板分别安装在包装机出口烟条降落滑道的两侧，处于下部固定板的下侧，侧边毛刷的刷头穿透包装机出口烟条降落滑道的侧板并与包装机出口烟条降落滑道内侧面平齐。本实用新型能高效地降低烟条在降落滑道中的速度，使烟条能正确的进入烟条外观检测装置中。进入烟条外观检测装置中。进入烟条外观检测装置中。


技术研发人员：张天祥 刘云松 丁忠祥 普云飞
受保护的技术使用者：红塔烟草（集团）有限责任公司
技术研发日：2023.03.22
技术公布日：2023/10/27
