1.本实用新型属于水烟技术领域，更具体地说，特别涉及冷却式过滤水烟。


背景技术：

2.水烟是一种起源于中东地区的烟草制品，它能够通过水的过滤，让很多的有害物质都留在水里，所以水烟又称过滤水烟。
3.而现有的过滤水烟在抽烟过程中，由于水烟在经过水的过滤后，仍然具有较高的温度，所以在吸取过程中，仍然不能给抽烟者带来较好的体验，而且现有的过滤水烟在一些潮流场所(例如酒吧)使用时，由于过滤水烟整体外表过于普通，从而难以给人们带来较好的视觉冲击力。


技术实现要素：

4.为了解决上述技术问题，本实用新型提供冷却式过滤水烟，以解决现有的过滤水烟在抽烟过程中，由于水烟在经过水的过滤后，仍然具有较高的温度，所以在吸取过程中，仍然不能给抽烟者带来较好的体验的问题。
5.本实用新型冷却式过滤水烟的目的与功效，由以下具体技术手段所达成：
6.冷却式过滤水烟，包括水烟瓶；所述水烟瓶底部固定安装有水烟座，且水烟座左侧固定连接有安装筒；所述安装筒内部安装有可更换电子烟；所述水烟座内部上端中侧安装有旋转带动机构，且水烟座内部上端呈环形阵列状安装有led频闪灯珠；所述水烟座内部上端左侧安装有可充电电池；所述水烟瓶内部底端面中侧放置有磁铁b。
7.进一步的，所述水烟座外部前侧上端设有充电口，且充电口与可充电电池电性连接。
8.进一步的，所述水烟座外部后侧上端设有电源开关，且电源开关与可充电电池电性连接。
9.进一步的，所述水烟瓶上端通过螺纹连接有水烟瓶盖，且水烟瓶盖上端设有烟嘴；所述水烟瓶内部固定连接有螺旋玻璃管，且螺旋玻璃管上端固定连接有抽烟管；所述螺旋玻璃管下端固定连接有进烟管，且进烟管贯穿水烟座上部，并且进烟管内部与水烟座下端内部相通；所述水烟瓶顶部左侧设有加水口。
10.进一步的，当带动水烟瓶盖与水烟瓶处于拧紧状态时，抽烟管上端插接在烟嘴内部，且抽烟管与烟嘴处于同一轴线。
11.进一步的，所述水烟座下端内部左侧设有出烟管，所述水烟座左侧与安装筒右侧之间开设有连通孔，且连通孔与出烟管内部相通。
12.进一步的，所述可更换电子烟顶部设有装料烟斗，且可更换电子烟右侧上部开设有出烟口，并且出烟口与连通孔相通。
13.进一步的，所述旋转带动机构包括电动马达和磁铁a，所述电动马达安装在水烟座内部上端，且电动马达的转轴上端固定安装有磁铁a，并且磁铁a与磁铁b磁吸；所述电动马
达、led频闪灯珠均与电源开关电性连接；当所述电动马达的转轴带着磁铁a转动时，磁铁b将跟着转动，所述磁铁b的形状为陀螺状。
14.与现有技术相比，本实用新型具有如下有益效果：
15.1、通过水烟瓶与螺旋玻璃管的配合，能够在使用时，通过加水口将冷却水加入到水烟瓶内部，从而对螺旋玻璃管进行冷却，然后人们在抽烟时，由于螺旋玻璃管被冷却水冷却，从而使得螺旋玻璃管内部的水烟也能得到冷却，然后此时人们可通过烟嘴吸取水烟，且通过冷却后的水烟，能够能给抽烟者带来冰凉的感觉，从而能够给抽烟者带来较好的体验。
16.2、通过led频闪灯珠、旋转带动机构与磁铁b的配合，能够当本过滤水烟在潮流场所使用时，人们可通过按压电源开关，从而将led频闪灯珠打开，且同时能够将电动马达启动，然后led频闪灯珠频闪的光线穿过水烟瓶及其内部的冷却水呈现在人们眼前，从而能够给人们带来较好的视觉冲击力，然后在电动马达转轴转动过程中，带着磁铁a，从而使磁铁a带着磁铁b旋转，然后通过旋转的磁铁b，从而能够给水烟瓶内部冷却水带来旋转效果，从而进一步提高了本过滤水烟的视觉效果。
附图说明
17.图1是本实用新型的轴视结构示意图。
18.图2是本实用新型的前视结构示意图。

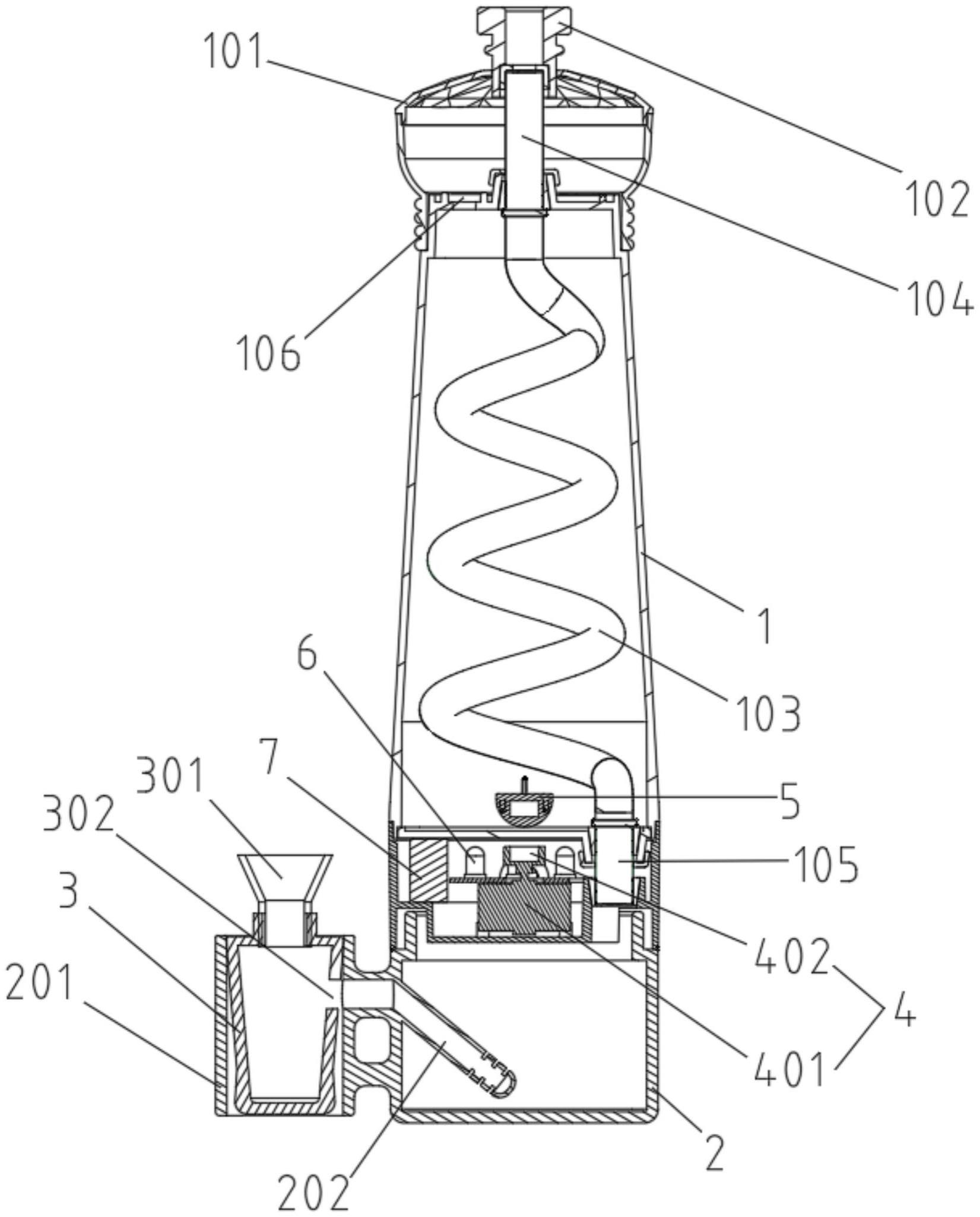

19.图3是本实用新型的局部剖视结构示意图。
20.图4是本实用新型的左视结构示意图。
21.图5是本实用新型的后视结构示意图。
22.图中，部件名称与附图编号的对应关系为：
23.1、水烟瓶；101、水烟瓶盖；102、烟嘴；103、螺旋玻璃管；104、抽烟管；105、进烟管；106、加水口；2、水烟座；201、安装筒；202、出烟管；3、可更换电子烟；301、装料烟斗；302、出烟口；4、旋转带动机构；401、电动马达；402、磁铁a；5、磁铁b；6、led频闪灯珠；7、可充电电池；8、电源开关；9、充电口。
具体实施方式
24.下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。
25.实施例：
26.如附图1至附图5所示：
27.本实用新型提供冷却式过滤水烟，包括水烟瓶1；水烟瓶1底部固定安装有水烟座2，且水烟座2左侧固定连接有安装筒201；安装筒201内部安装有可更换电子烟3；水烟座2内部上端中侧安装有旋转带动机构4，且水烟座2内部上端呈环形阵列状安装有led频闪灯珠6；水烟座2内部上端左侧安装有可充电电池7；水烟瓶1内部底端面中侧放置有磁铁b5，用于与磁铁a402磁吸；
28.水烟座2外部前侧上端设有充电口9，且充电口9与可充电电池7电性连接；水烟座2外部后侧上端设有电源开关8，且电源开关8与可充电电池7电性连接，通过可充电电池7的设置，用于对可充电电池7进行充电；
29.水烟座2下端内部左侧设有出烟管202，水烟座2左侧与安装筒201右侧之间开设有
连通孔，且连通孔与出烟管202内部相通。
30.参照图1至图3，水烟瓶1上端通过螺纹连接有水烟瓶盖101，且水烟瓶盖101上端设有烟嘴102；水烟瓶1内部固定连接有螺旋玻璃管103，且螺旋玻璃管103上端固定连接有抽烟管104；螺旋玻璃管103下端固定连接有进烟管105，且进烟管105贯穿水烟座2上部，并且进烟管105内部与水烟座2下端内部相通；水烟瓶1顶部左侧设有加水口106，便于冷却水的加入；
31.当带动水烟瓶盖101与水烟瓶1处于拧紧状态时，抽烟管104上端插接在烟嘴102内部，且抽烟管104与烟嘴102处于同一轴线。
32.参照图1至图3，可更换电子烟3顶部设有装料烟斗301，且可更换电子烟3右侧上部开设有出烟口302，并且出烟口302与连通孔相通。
33.参照图1至图3，旋转带动机构4包括电动马达401和磁铁a402，电动马达401安装在水烟座2内部上端，且电动马达401的转轴上端固定安装有磁铁a402，并且磁铁a402与磁铁b5磁吸；电动马达401、led频闪灯珠6均与电源开关8电性连接；当电动马达401的转轴带着磁铁a402转动时，磁铁b5将跟着转动，磁铁b5的形状为陀螺状，从而降低了磁铁b5在旋转时的摩擦力。
34.本实施例的具体使用方式与作用：
35.本实用新型中，使用时，人们在吸取水烟时，首先将水烟座2内部装上过滤水，然后通过加水口106将冷却水加入到水烟瓶1内部，从而对螺旋玻璃管103进行冷却，然后将烟草放进装料烟斗301内部，然后通过可更换电子烟3将烟草点燃，然后烟气经出烟口302、水烟座2左侧与安装筒201右侧之间的连通孔进入到出烟管202内部，然后烟气再经出烟管202右端出烟孔进入到水烟座2内部的过滤水中，经过过滤水的过滤后得到水烟，然后水烟继续向上流动，经进烟管105进入到螺旋玻璃管103内部，此时由于螺旋玻璃管103被冷却水冷却，从而使得螺旋玻璃管103内部的水烟也能得到冷却，然后此时人们可通过烟嘴102吸取水烟，且通过冷却后的水烟，能够能给抽烟者带来冰凉的感觉，从而能够给抽烟者带来较好的体验；
36.当本过滤水烟在潮流场所使用时，人们可通过按压电源开关8，从而将led频闪灯珠6打开，且同时能够将电动马达401启动，然后led频闪灯珠6频闪的光线穿过水烟瓶1及其内部的冷却水呈现在人们眼前，从而能够给人们带来较好的视觉冲击力，然后在电动马达401转轴转动过程中，带着磁铁a402，从而使磁铁a402带着磁铁b5旋转，然后通过旋转的磁铁b5，从而能够给水烟瓶1内部冷却水带来旋转效果。
