1.本实用新型涉及烟草晾晒技术领域，具体为一种晾晒装置。


背景技术：

2.烟草属草茄木，一年生或有限多年生草本植物。花序顶生，圆锥状，多花；蒴果卵状或矩圆状。夏秋季开花结果。烟叶晾晒是烟草加工的重要工序之一，晾晒烟，是指将烟草放置在晾晒架上依靠自然条件来将降低烟草中含有的水分。
3.目前对于烟草的晾晒常采用晾晒架将烟草挂住，然后放置在场地上使烟草自然晾晒。但是普通的晾晒架结构简单，往往占地空间大，且不能调节高度，结构固定，难以使得挂在晾晒架上的烟草均匀的受到阳光的照射。


技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本实用新型提供了一种晾晒装置，具备能够调节高度，且在晾晒烟草时使得烟草能够均匀的受到阳光的照射等优点，解决了上述技术问题。
6.(二)技术方案
7.为实现上述目的，本实用新型提供如下技术方案：一种晾晒装置，包括底板，所述底板的顶面转动设置转盘，且所述底板的顶面安装减速电机，所述转盘的顶面固定连接升降组件，所述底板的底面转动连接大齿轮，所述大齿轮啮合连接小齿轮，所述升降组件的顶端固定连接分接头，所述分接头的外表面固定连接挂杆组件；
8.所述挂杆组件包括挂杆、沟槽、拉伸板、挂钩、直槽与锁定栓，所述挂杆的上表面和下表面开设沟槽，所述沟槽内滑动连接拉伸板，所述拉伸板的一侧固定连接挂钩，且所述拉伸板的上表面开设直槽，所述挂杆的上表面螺纹连接锁定栓。
9.优选的，所述挂杆的一端固定连接于所述分接头的外表面，且所述挂杆的一侧固定连接若干个挂钩。
10.通过上述技术方案，通过拧松锁定栓后，可拉动拉伸板使其在沟槽内滑动，如此可将拉伸板从挂杆上延伸出来，从而延长了整个挂杆组件的长度，在拉伸板与挂杆上均设置有若干个挂钩，挂钩用于挂住捆扎好的烟草叶子，在不晾晒时可重新将拉伸板收缩，整体结构使得可减小晾晒装置的占用空间。
11.优选的，所述分接头设置有两个，两个分接头之间固定连接连杆，且两个分接头的外表面设置三个挂杆组件。
12.通过上述技术方案，一个分接头的外表面连接三个挂杆组件，上下两个分接头连接的挂杆组件交叉分布，使得在挂钩上挂取烟草叶子时不会造成重叠，且在有限的空间内增加了挂钩的数量，进而提高挂取烟草叶子的数量。
13.优选的，所述减速电机的输出端固定连接小齿轮，所述小齿轮转动连接于底板的底面。
14.通过上述技术方案，将烟草叶子挂取在挂钩上后，通过启动减速电机缓慢带动小齿轮转动，小齿轮带动大齿轮转动，大齿轮带动转盘，转盘带动升降组件，升降组件带动分接头，分接头带动若干个挂杆组件缓慢的转动，如此能够使得挂在挂钩上的烟草叶子均匀的接受阳光的晾晒。
15.优选的，所述升降组件包括套筒、支撑杆、第一锥齿、第二锥齿、限位块与转轮，所述套筒固定连接于转盘的顶面，所述套筒的顶部连接支撑杆，所述支撑杆的外表面螺纹连接第一锥齿，所述第一锥齿啮合连接第二锥齿，所述第二锥齿的中心固定连接转轮，所述支撑杆的底端固定连接限位块。
16.通过上述技术方案，通过转动转轮可带动第二锥齿转动，第二锥齿带动第一锥齿转动，由于限位块贴合套筒的内壁，第一锥齿在限位块的作用下迫使支撑杆升降，如此能够带动分接头与挂杆组件升降，使得可调整挂钩的高度，进而可根据烟草叶子的高度来调节挂钩的高度，避免烟草叶子拖到地面上。
17.与现有技术相比，本实用新型提供了一种晾晒装置，具备以下有益效果：
18.1、本实用新型通过将烟草叶子挂在挂钩上后，通过启动减速电机缓慢带动小齿轮转动，小齿轮带动大齿轮转动，大齿轮带动转盘，转盘带动升降组件，升降组件带动分接头，分接头带动若干个挂杆组件缓慢的转动，如此能够使得挂在挂钩上的烟草叶子均匀的接受阳光的晾晒。
19.2、本实用新型通过转动转轮可带动第二锥齿转动，第二锥齿带动第一锥齿转动，由于限位块贴合套筒的内壁，第一锥齿在限位块的作用下迫使支撑杆升降，如此能够带动分接头与挂杆组件升降，使得可调整挂钩的高度，进而可根据烟草叶子的高度来调节挂钩的高度，避免烟草叶子拖到地面上。
附图说明

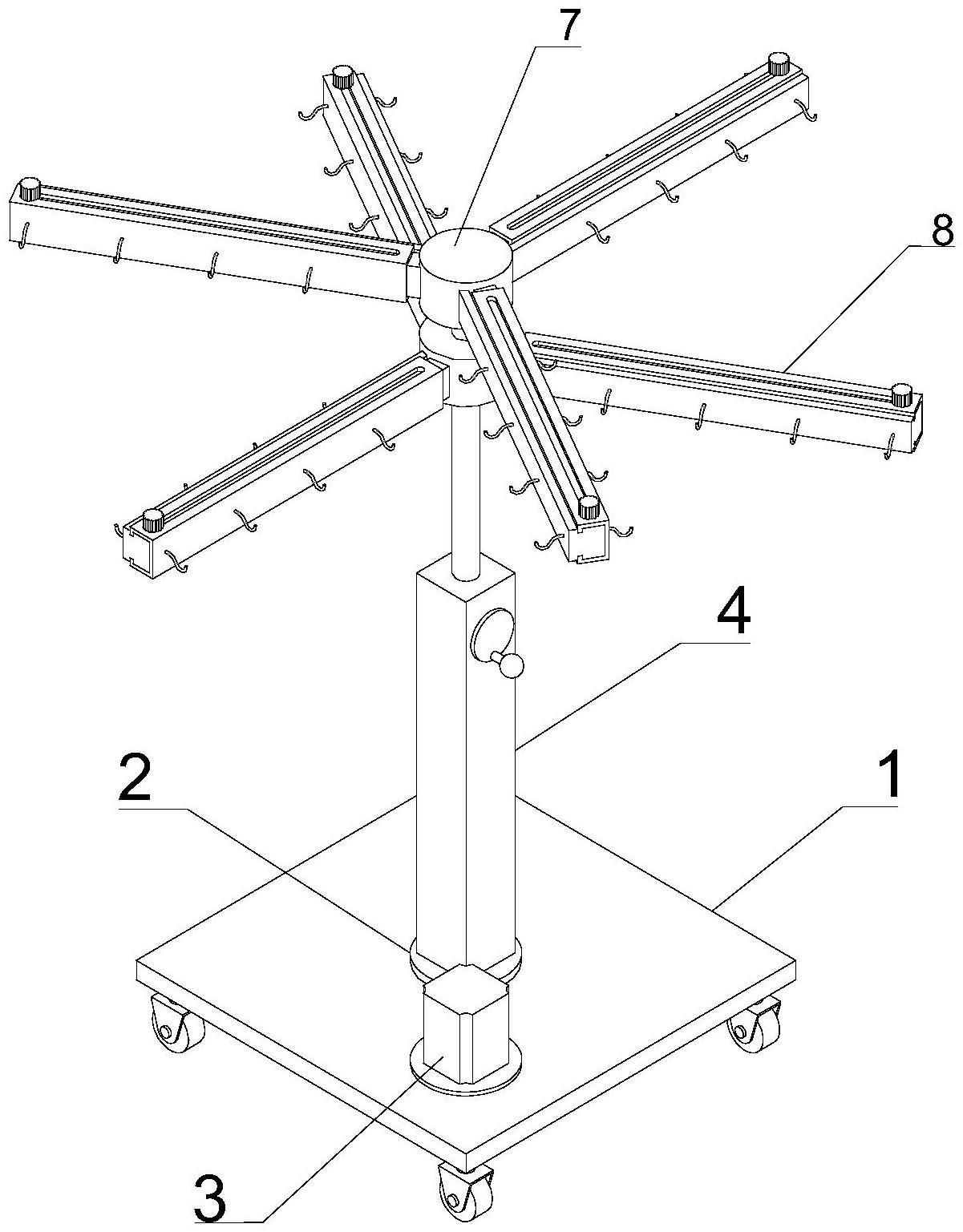

20.图1为本实用新型结构立体示意图；
21.图2为本实用新型结构底板底面示意图；
22.图3为本实用新型结构挂杆组件立体示意图；
23.图4为本实用新型结构升降组件剖视示意图。
24.其中：1、底板；2、转盘；3、减速电机；4、升降组件；41、套筒；42、支撑杆；43、第一锥齿；44、第二锥齿；45、限位块；46、转轮；5、大齿轮；6、小齿轮；7、分接头；8、挂杆组件；81、挂杆；82、沟槽；83、拉伸板；84、挂钩；85、直槽；86、锁定栓。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.实施例一：
27.如图1-3所示，本实用新型提供的一种晾晒装置，包括底板1，底板1的顶面转动设置转盘2，且底板1的顶面安装减速电机3，转盘2的顶面固定连接升降组件4，底板1的底面转
动连接大齿轮5，大齿轮5啮合连接小齿轮6，升降组件4的顶端固定连接分接头7，分接头7的外表面固定连接挂杆组件8；
28.挂杆组件8包括挂杆81、沟槽82、拉伸板83、挂钩84、直槽85与锁定栓86，挂杆81的上表面和下表面开设沟槽82，沟槽82内滑动连接拉伸板83，拉伸板83的一侧固定连接挂钩84，且拉伸板83的上表面开设直槽85，挂杆81的上表面螺纹连接锁定栓86。
29.具体的，挂杆81的一端固定连接于分接头7的外表面，且挂杆81的一侧固定连接若干个挂钩84。优点是，通过拧松锁定栓86后，可拉动拉伸板83使其在沟槽82内滑动，如此可将拉伸板83从挂杆81上延伸出来，从而延长了整个挂杆组件8的长度，在拉伸板83与挂杆81上均设置有若干个挂钩84，挂钩84用于挂住捆扎好的烟草叶子，在不晾晒时可重新将拉伸板83收缩，整体结构使得可减小晾晒装置的占用空间。
30.具体的，分接头7设置有两个，两个分接头7之间固定连接连杆，且两个分接头7的外表面设置三个挂杆组件8。优点是，一个分接头7的外表面连接三个挂杆组件8，上下两个分接头7连接的挂杆组件8交叉分布，使得在挂钩84上挂取烟草叶子时不会造成重叠，且在有限的空间内增加了挂钩84的数量，进而提高挂取烟草叶子的数量。
31.具体的减速电机3的输出端固定连接小齿轮6，小齿轮6转动连接于底板1的底面。优点是，将烟草叶子挂取在挂钩84上后，通过启动减速电机3缓慢带动小齿轮6转动，小齿轮6带动大齿轮5转动，大齿轮5带动转盘2，转盘2带动升降组件4，升降组件4带动分接头7，分接头7带动若干个挂杆组件8缓慢的转动，如此能够使得挂在挂钩84上的烟草叶子均匀的接受阳光的晾晒。
32.实施例二：
33.如图4所示，作为对上一个实施例的改进。具体的，升降组件4包括套筒41、支撑杆42、第一锥齿43、第二锥齿44、限位块45与转轮46，套筒41固定连接于转盘2的顶面，套筒41的顶部连接支撑杆42，支撑杆42的外表面螺纹连接第一锥齿43，第一锥齿43啮合连接第二锥齿44，第二锥齿44的中心固定连接转轮46，支撑杆42的底端固定连接限位块45。优点是，通过转动转轮46可带动第二锥齿44转动，第二锥齿44带动第一锥齿43转动，由于限位块45贴合套筒41的内壁，第一锥齿43在限位块45的作用下迫使支撑杆42升降，如此能够带动分接头7与挂杆组件8升降，使得可调整挂钩84的高度，进而可根据烟草叶子的高度来调节挂钩84的高度，避免烟草叶子拖到地面上。
34.在使用时，首先将该晾晒装置移动到晾晒的场地上，然后通过拧松锁定栓86后，可拉动拉伸板83使其在沟槽82内滑动，如此可将拉伸板83从挂杆81上延伸出来，随后拧紧锁定栓86，通过转动转轮46可带动第二锥齿44转动，第二锥齿44带动第一锥齿43转动，第一锥齿43在限位块45的作用下迫使支撑杆42升降，如此能够带动分接头7与挂杆组件8升降，使得可调整挂钩84的高度，将捆扎好的烟草叶子挂在挂钩84上，挂好烟草叶子后通过启动减速电机3缓慢带动小齿轮6转动，小齿轮6带动大齿轮5转动，大齿轮5带动转盘2，转盘2带动升降组件4，升降组件4带动分接头7，分接头7带动若干个挂杆组件8缓慢的转动，如此能够使得挂在挂钩84上的烟草叶子均匀的接受阳光的晾晒。
35.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
