无线通信中的信号阻挡缓解技术
1.交叉引用
2.本专利申请要求由raghavan等人于2022年2月15日提交的题为“signal blockage mitigation techniques in wiereless communications(无线通信中的信号阻挡缓解技术)”的美国专利申请no.17/671,922的优先权，该专利申请要求由raghavan等人于2021年3月11日提交的题为“signal blockage mitigation techniques in wireless communications(无线通信中的信号阻挡缓解技术)”的美国临时专利申请no.63/159,875的权益，这些申请被转让给本技术受让人并由此通过援引明确纳入于此。
技术领域
3.以下涉及无线通信，包括无线通信中的信号阻挡缓解技术。
4.背景
5.无线通信系统被广泛部署以提供各种类型的通信内容，诸如语音、视频、分组数据、消息接发、广播等等。这些系统可以能够通过共享可用系统资源(例如，时间、频率和功率)来支持与多个用户的通信。此类多址系统的示例包括第四代(4g)系统(诸如长期演进(lte)系统、高级lte(lte-a)系统或lte-a pro系统)、以及可被称为新无线电(nr)系统的第五代(5g)系统。这些系统可采用各种技术，诸如码分多址(cdma)、时分多址(tdma)、频分多址(fdma)、正交fdma(ofdma)、或离散傅里叶变换扩展正交频分复用(dft-s-ofdm)。无线多址通信系统可包括一个或多个基站或者一个或多个网络接入节点，每个基站或网络接入节点同时支持多个通信设备的通信，这些通信设备可另外被称为用户装备(ue)。
6.无线通信系统可以在多个不同的频率范围中操作，其中的一些频率范围可能相对容易受到近旁物体或用户身体的各部分(例如，手、肩膀、脸部等)的阻挡。例如，在毫米波(mmw)频率范围内，例如，26ghz、28ghz、39ghz、57-71ghz等，无线通信可能与增加的信号衰减(例如，路径损耗、穿透损耗、阻挡损耗)和增加的阻挡易感性相关联。传送方设备(例如，trxp)可以使用信号处理技术(诸如波束成形)来相干地组合能量并克服路径损耗，并且接收方设备(例如，ue)可以使用波束成形技术来配置天线振子以便以定向方式来接收传输。可期望用于改进波束形成和缓解信号衰减的技术用于在无线通信系统中达成更高的可靠性和吞吐量。
7.概述
8.所描述的技术涉及支持无线通信中的信号阻挡缓解技术的改进的方法、系统、设备、以及装置。根据各个方面，所描述的技术提供了可被应用于天线阵列的振幅加权集合和相位加权集合的确定以便缓解与天线阵列相关联的阻挡。在一些情形中，用户装备(ue)可以检测到阻挡存在(例如，手阻挡)，诸如通过检测到来自传送方设备(例如，基站)的收到信号强度已下降大于阈值。基于该阻挡检测，该ue可以在多个天线振子中的一个或多个天线振子处(例如，在天线阵列的每个天线振子处)测量一个或多个参考信号的振幅。ue还可以针对被应用于该多个天线振子的一个或多个移相器值(例如，在移相器搜索空间上)测量一个或多个参考信号。ue可以基于该测量来确定用于该多个天线振子的振幅加权集合和相位
加权集合，并且将这些加权集合应用于接收来自传送方设备的通信。使用波束对应性原理，这些加权集合还可以用于上行链路传输。用于振幅和相位两者的加权可以相对于仅基于相位测量的加权提供增强的阻挡缓解。
9.描述了一种用于在用户装备(ue)处进行无线通信的方法。该方法可包括：对于该ue处的多个天线振子的集合中的一个或多个天线振子，测量从接入网实体接收到的一个或多个参考信号的振幅，针对被应用于该多个天线振子的集合的多个移相器值的集合中的一个或多个移相器值测量该一个或多个参考信号的收到功率，将振幅加权集合和相位加权集合应用于该多个天线振子的集合，其中该振幅加权集合是基于所测得的振幅的并且该相位加权集合是基于所测得的收到功率的，以及基于被应用于该多个天线振子的集合的该振幅加权集合和该相位加权集合来从该接入网实体接收一个或多个下行链路传输。
10.描述了一种用于在ue处进行无线通信的装置。该装置可包括处理器、与该处理器耦合的存储器、以及存储在该存储器中的指令。这些指令可由该处理器执行以使该装置：对于该ue处的多个天线振子的集合中的一个或多个天线振子，测量从接入网实体接收到的一个或多个参考信号的振幅，针对被应用于该多个天线振子的集合的多个移相器值的集合中的一个或多个移相器值测量该一个或多个参考信号的收到功率，将振幅加权集合和相位加权集合应用于该多个天线振子的集合，其中该振幅加权集合是基于所测得的振幅的并且该相位加权集合是基于所测得的收到功率的，以及基于被应用于该多个天线振子的集合的该振幅加权集合和该相位加权集合来从该接入网实体接收一个或多个下行链路传输。
11.描述了另一种用于在ue处进行无线通信的设备。该设备可包括：用于对于该ue处的多个天线振子的集合中的一个或多个天线振子，测量从接入网实体接收到的一个或多个参考信号的振幅的装置，用于针对被应用于该多个天线振子的集合的多个移相器值的集合中的一个或多个移相器值测量该一个或多个参考信号的收到功率的装置，用于将振幅加权集合和相位加权集合应用于该多个天线振子的集合的装置，其中该振幅加权集合是基于所测得的振幅的并且该相位加权集合是基于所测得的收到功率的，以及用于基于被应用于该多个天线振子的集合的该振幅加权集合和该相位加权集合来从该接入网实体接收一个或多个下行链路传输的装置。
12.描述了一种存储用于在ue处进行无线通信的代码的非瞬态计算机可读介质。该代码可包括能由处理器执行以进行以下操作的指令：对于该ue处的多个天线振子的集合中的一个或多个天线振子，测量从接入网实体接收到的一个或多个参考信号的振幅，针对被应用于该多个天线振子的集合的多个移相器值的集合中的一个或多个移相器值测量该一个或多个参考信号的收到功率，将振幅加权集合和相位加权集合应用于该多个天线振子的集合，其中该振幅加权集合是基于所测得的振幅的并且该相位加权集合是基于所测得的收到功率的，以及基于被应用于该多个天线振子的集合的该振幅加权集合和该相位加权集合来从该接入网实体接收一个或多个下行链路传输。
13.本文中所描述的方法、装置(设备)和非瞬态计算机可读介质的一些示例可进一步包括用于以下动作的操作、特征、装置或指令：基于该ue处超过阈值的信号强度降低的检测来发起规程以获得该振幅加权集合和该相位加权集合。在本文中所描述的方法、装置(设备)和非瞬态计算机可读介质的一些示例中，超过该阈值的该信号强度降低的该检测可以基于该ue的周期性参考信号测量，并且其中该阈值对应于指示该多个天线振子的集合中的
一个或多个天线振子的手阻挡的强度降低。
14.在本文中所描述的方法、装置(设备)和非瞬态计算机可读介质的一些示例中，该相位加权集合可以是基于由该接入网实体传送的一个或多个非周期性参考信号来确定的。在本文中所描述的方法、装置(设备)和非瞬态计算机可读介质的一些示例中，该一个或多个非周期性参考信号对由该多个天线振子的集合中的一个或多个天线振子的阻挡引起的相位失真进行去随机化。
15.在本文中所描述的方法、装置(设备)和非瞬态计算机可读介质的一些示例中，可以一次针对包括该多个天线振子的集合的天线阵列中的一个天线振子测量该一个或多个参考信号的该振幅。在本文中所描述的方法、装置(设备)和非瞬态计算机可读介质的一些示例中，所测得的振幅和所测得的收到功率对应于该一个或多个参考信号的参考信号收到功率(rsrp)。
16.在本文中所描述的方法、装置(设备)和非瞬态计算机可读介质的一些示例中，应用该振幅加权集合和该相位加权集合可包括用于以下动作的操作、特征、装置或指令：将振幅加权和相位加权的乘积矩阵应用于每个天线的信号，其中该矩阵可以基于所测得的振幅的总和来加权。在本文中所描述的方法、装置(设备)和非瞬态计算机可读介质的一些示例中，与每个天线振子相关联的振幅加权可以作为振幅被应用于对应相位加权，该振幅是在对应天线振子处测得的该一个或多个参考信号的参考信号收到功率的平方根。在本文中所描述的方法、装置(设备)和非瞬态计算机可读介质的一些示例中，该矩阵可以通过所测得的rsrp中的每一者的总和的平方根的倒数来加权，以提供单位能量波束成形。
17.在本文中所描述的方法、装置(设备)和非瞬态计算机可读介质的一些示例中，该多个移相器值的集合可以是基于b比特移相器搜索和基于该多个天线振子的集合中的天线振子的数目的相位因子的数目来确定的。在本文中所描述的方法、装置(设备)和非瞬态计算机可读介质的一些示例中，该相位因子的数目可以被设置成比该天线振子的数目少一。
18.附图简述
19.图1解说了根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的无线通信系统的示例。
20.图2解说了根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的无线通信系统的一部分的示例。
21.图3a和图3b解说了根据本公开的各方面的无线通信中的源自信号阻挡的振幅扰动的示例。
22.图4解说了根据本公开的各方面的用于无线通信中的信号阻挡缓解技术的流程图的示例。
23.图5解说了根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的架构的示例。
24.图6和图7示出了根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的设备的框图。
25.图8示出了根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的通信管理器的框图。
26.图9示出了根据本公开的各方面的包括支持无线通信中的信号阻挡缓解技术的设
备的系统的示图。
27.图10到图12示出了解说根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的方法的流程图。
28.详细描述
29.无线通信系统可以包括将多个天线用于通信的传送方设备和接收方设备(例如，基站、用户装备(ue)设备、远程无线电头端等)。例如，ue可以包括多个不同的天线面板/子阵列，每个天线面板/子阵列包括可以具有基于天线子阵列的操作频率范围的天线间隔的多个天线振子。在一个或多个天线子阵列可以被配置用于相对高的频率范围(诸如毫米波(mmw)频率范围，例如，26ghz、28ghz、39ghz、57-71ghz等)的情形中，信号处理技术(例如，波束成形)可用于克服路径损耗。例如，传送方设备(例如，传送接收点(trxp)、基站或ue)可以相干地组合一个或多个天线振子上的发射能量，并克服操作频率处的路径损耗。在其他示例中，接收方设备(例如，ue或基站)可以使用波束成形技术来配置天线振子以用于定向信号接收。mmw频率处的通信还可能相对于亚6ghz频率更容易受到阻挡，诸如由可能位于经引导波束路径方向上并且显著使波束衰减的物体或用户身体的各部分引起的阻挡。另外，天线振子的间隔可能相对较近，这可能使得天线子阵列相对容易受到手阻挡，其中用户的一个或多个手指可能阻挡多个天线振子。本文所讨论的技术提供了ue处的阻挡缓解，这可以帮助增强通信的可靠性和效率。
30.在一些情形中，ue和基站可以根据基于码本的定向波束成形规程(其中标识一个或多个候选波束以供在通信中使用)来确定波束成形参数。为了解决存储器和复杂性限制，一些系统实现可以被存储在基站侧和ue侧两者的射频集成电路(rfic)的存储器中的固定码本(由于码本是固定的，因此还可以将其表示为静态码本)，并且可以在这个固定码本上执行波束训练(例如，使用分层波束训练，诸如第三代伙伴项目(3gpp)定义的已建立的p-1、p-2和p-3规程)。在一些情况下，超出静态码本的固定波束权重的自适应或动态波束权重可能是有益的。根据本文所讨论的各方面，ue、基站或两者可以应用超出码本波束权重集合的自适应或动态波束权重，以便缓解ue处的阻挡状况，诸如手阻挡。
31.在一些情形中，ue可以检测到阻挡存在(例如，手阻挡)，诸如通过检测到来自传送方设备(例如，基站或接入网实体)的收到信号强度已下降大于阈值。基于该阻挡检测，ue可以在多个天线振子中的一个或多个天线振子处(例如，在天线阵列的每个天线振子处)测量一个或多个参考信号的振幅。ue还可以针对被应用于该多个天线振子的一个或多个移相器值(例如，在移相器搜索空间上)测量一个或多个参考信号。ue可以基于该测量来确定用于多个天线振子的振幅加权集合和相位加权集合，并且将这些加权集合应用于接收来自传送方设备的通信。用于振幅和相位两者的加权可以相对于仅基于相位测量的加权提供增强的阻挡缓解。
32.本公开的各方面最初在无线通信系统的上下文中进行描述。本公开的各方面通过并参照针对某些阻挡的天线衰减的示例、与无线通信中的信号阻挡缓解技术有关的流程图、系统架构、装置图、系统图和流程图来进一步解说和描述。
33.图1解说了根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的无线通信系统100的示例。无线通信系统100可包括一个或多个基站105、一个或多个ue 115和核心网130。在一些示例中，无线通信系统100可以是长期演进(lte)网络、高级lte(lte-a)网络、
lte-a pro网络或者新无线电(nr)网络。在一些示例中，无线通信系统100可支持增强型宽带通信、超可靠(例如，关键任务)通信、低等待时间通信、与低成本和低复杂度设备的通信、或其任何组合。
34.基站105可分散遍及地理区域以形成无线通信系统100，并且可以是不同形式的设备或具有不同能力的设备。基站105和ue 115可经由一个或多个通信链路125进行无线通信。每个基站105可提供覆盖区域110，ue 115和基站105可在覆盖区域110上建立一个或多个通信链路125。覆盖区域110可以是基站105和ue 115可根据一种或多种无线电接入技术在其上支持信号通信的地理区域的示例。
35.各ue 115可分散遍及无线通信系统100的覆盖区域110，并且每个ue 115可以是驻定的或移动的、或在不同时间是驻定的和移动的。各ue 115可以是不同形式的设备或具有不同能力的设备。在图1中解说了一些示例ue 115。本文中所描述的ue 115可以能够与各种类型的设备(诸如其他ue 115、基站105或网络装备(例如，核心网节点、中继设备、集成接入和回程(iab)节点、或其他网络装备))进行通信，如图1中所示。
36.各基站105可与核心网130进行通信、或彼此通信、或这两者。例如，基站105可通过一个或多个回程链路120(例如，经由s1、n2、n3或其他接口)与核心网130对接。基站105可直接地(例如，直接在各基站105之间)、或间接地(例如，经由核心网130)、或直接和间接地在回程链路120上(例如，经由x2、xn或其他接口)彼此通信。在一些示例中，回程链路120可以是或包括一个或多个无线链路。
37.本文中所描述的基站105中的一者或多者可包括或可被本领域普通技术人员称为基收发机站、无线电基站、接入点、无线电收发机、b节点、演进型b节点(enb)、下一代b节点或千兆b节点(其中任一者可被称为gnb)、家用b节点、家用演进型b节点、或其他合适的术语。
38.ue 115可包括或可被称为移动设备、无线设备、远程设备、手持设备、或订户设备、或者某个其他合适的术语，其中“设备”也可被称为单元、站、终端或客户端等。ue 115还可包括或可被称为个人电子设备，诸如蜂窝电话、个人数字助理(pda)、平板计算机、膝上型计算机或个人计算机。在一些示例中，ue 115可包括或被称为无线本地环路(wll)站、物联网(iot)设备、万物联网(ioe)设备或机器类型通信(mtc)设备等，其可以实现在诸如电器或交通工具、仪表等各种对象中。
39.本文中所描述的ue 115可以能够与各种类型的设备(诸如有时可充当中继的其他ue 115以及基站105和包括宏enb或gnb、小型蜂窝小区enb或gnb、中继基站等的网络装备)进行通信，如图1中所示。
40.ue 115和基站105可在一个或多个载波上经由一个或多个通信链路125来彼此进行无线通信。术语“载波”可以指射频频谱资源集，其具有用于支持通信链路125的所定义物理层结构。例如，用于通信链路125的载波可包括根据用于给定无线电接入技术(例如，lte、lte-a、lte-a pro、nr)的一个或多个物理层信道来操作的射频谱带的一部分(例如，带宽部分(bwp))。每个物理层信道可携带捕获信令(例如，同步信号、系统信息)、协调载波操作的控制信令、用户数据、或其他信令。无线通信系统100可支持使用载波聚集或多载波操作来与ue 115进行通信。ue 115可根据载波聚集配置被配置成具有多个下行链路分量载波以及一个或多个上行链路分量载波。载波聚集可以与频分双工(fdd)和时分双工(tdd)分量载波
联用。
41.在载波上传送的信号波形可包括多个副载波(例如，使用多载波调制(mcm)技术，诸如正交频分复用(ofdm)或离散傅立叶变换扩展ofdm(dft-s-ofdm))。在采用mcm技术的系统中，资源元素可包括一个码元周期(例如，一个调制码元的历时)和一个副载波，其中码元周期和副载波间隔是逆相关的。由每个资源元素携带的比特数可取决于调制方案(例如，调制方案的阶数、调制方案的码率、或两者)。由此，ue 115接收的资源元素越多并且调制方案的阶数越高，则ue 115的数据率就可以越高。无线通信资源可以指射频频谱资源、时间资源和空间资源(例如，空间层或波束)的组合，并且使用多个空间层可进一步提高与ue 115的通信的数据率或数据完整性。
42.基站105或ue 115的时间区间可用基本时间单位的倍数来表达，基本时间单位可例如指采样周期ts＝1/(δf
max
·
nf)秒，其中δf
max
可表示最大所支持副载波间隔，而nf可表示最大所支持离散傅立叶变换(dft)大小。通信资源的时间区间可根据各自具有指定历时(例如，10毫秒(ms))的无线电帧来组织。每个无线电帧可由系统帧号(sfn)(例如，范围从0至1023)来标识。
43.每个帧可包括多个连贯编号的子帧或时隙，并且每个子帧或时隙可具有相同的历时。在一些示例中，帧可(例如，在时域中)被划分成子帧，并且每个子帧可被进一步划分成数个时隙。替换地，每个帧可包括可变数目的时隙，并且时隙数目可取决于副载波间隔。每个时隙可包括数个码元周期(例如，取决于每个码元周期前添加的循环前缀的长度)。在一些无线通信系统100中，时隙可被进一步划分成多个包含一个或多个码元的迷你时隙。排除循环前缀，每个码元周期可包含一个或多个(例如，nf个)采样周期。码元周期的历时可取决于副载波间隔或操作频带。
44.子帧、时隙、迷你时隙或码元可以是无线通信系统100的最小调度单位(例如，在时域中)，并且可被称为传输时间区间(tti)。在一些示例中，tti历时(例如，tti中的码元周期数目)可以是可变的。附加地或替换地，无线通信系统100的最小调度单位可被动态地选择(例如，按经缩短tti(stti)的突发)。
45.可根据各种技术在载波上复用物理信道。物理控制信道和物理数据信道可例如使用时分复用(tdm)技术、频分复用(fdm)技术、或者混合tdm-fdm技术中的一者或多者在下行链路载波上被复用。用于物理控制信道的控制区域(例如，控制资源集(coreset))可由码元周期数目来定义，并且可跨载波的系统带宽或系统带宽子集延伸。一个或多个控制区域(例如，coreset)可被配置成用于ue 115集。例如，各ue 115中的一者或多者可根据一个或多个搜索空间集来监视或搜索控制区域以寻找控制信息，并且每个搜索空间集可包括以级联方式布置的一个或多个聚集等级中的一个或多个控制信道候选。用于控制信道候选的聚集等级可以指与针对具有给定有效载荷大小的控制信息格式的经编码信息相关联的控制信道资源(例如，控制信道元素(cce))的数目。搜索空间集可包括被配置成用于向多个ue 115发送控制信息的共用搜索空间集和用于向特定ue 115发送控制信息的ue特定搜索空间集。
46.在一些示例中，基站105可以是可移动的，并且因此提供对移动的地理覆盖区域110的通信覆盖。在一些示例中，与不同技术相关联的不同地理覆盖区域110可交叠，但不同地理覆盖区域110可由相同的基站105支持。在其他示例中，与不同技术相关联的交叠的地理覆盖区域110可由不同基站105支持。无线通信系统100可包括例如异构网络，其中不同类
型的基站105使用相同或不同的无线电接入技术来提供对各种地理覆盖区域110的覆盖。
47.一些ue 115(诸如mtc或iot设备)可以是低成本或低复杂度设备，并且可提供机器之间的自动化通信(例如，经由机器到机器(m2m)通信)。m2m通信或mtc可以指允许设备彼此通信或者设备与基站105进行通信而无需人类干预的数据通信技术。在一些示例中，m2m通信或mtc可包括来自集成有传感器或计量仪以测量或捕捉信息并且将此类信息中继到中央服务器或应用程序的设备的通信，该中央服务器或应用程序利用该信息或者将该信息呈现给与该应用程序交互的人。一些ue 115可被设计成收集信息或实现机器或其他设备的自动化行为。用于mtc设备的应用的示例包括：智能计量、库存监视、水位监视、装备监视、健康护理监视、野外生存监视、天气和地理事件监视、队列管理和跟踪、远程安全感测、物理接入控制和基于交易的商业收费。
48.无线通信系统100可被配置成支持超可靠通信或低等待时间通信或其各种组合。例如，无线通信系统100可被配置成支持超可靠低等待时间通信(urllc)或关键任务通信。ue 115可被设计成支持超可靠、低等待时间或关键功能(例如，关键任务功能)。超可靠通信可包括私有通信或群通信，并且可由一个或多个关键任务服务(诸如关键任务即按即讲(mcptt)、关键任务视频(mcvideo)或关键任务数据(mcdata))支持。对关键任务功能的支持可包括对服务的优先级排序，并且关键任务服务可用于公共安全或一般商业应用。术语超可靠、低等待时间、关键任务和超可靠低等待时间在本文中可以可互换地使用。
49.在一些示例中，ue 115还可以能够在设备到设备(d2d)通信链路135上(例如，使用对等(p2p)或d2d协议)直接与其他ue 115进行通信。利用d2d通信的一个或多个ue 115可在基站105的地理覆盖区域110之内。此类群中的其他ue 115可在基站105的地理覆盖区域110之外，或者因其他原因不能够接收来自基站105的传输。在一些示例中，经由d2d通信进行通信的各群ue 115可利用一对多(1:m)系统，其中每个ue 115向该群中的每一个其他ue 115进行传送。在一些示例中，基站105促成对用于d2d通信的资源的调度。在其他情形中，d2d通信在各ue 115之间执行而不涉及基站105。
50.在一些系统中，d2d通信链路135可以是交通工具(例如，ue 115)之间的通信信道(诸如侧链路通信信道)的示例。在一些示例中，交通工具可使用车联网(v2x)通信、交通工具到交通工具(v2v)通信或这些通信的某种组合进行通信。交通工具可发信号通知与交通状况、信号调度、天气、安全性、紧急情况有关的信息，或与v2x系统相关的任何其他信息。在一些示例中，v2x系统中的交通工具可使用交通工具到网络(v2n)通信经由一个或多个网络节点(例如，基站105)来与路侧基础设施(诸如路侧单元)、或与网络、或与这两者进行通信。
51.核心网130可提供用户认证、接入授权、跟踪、网际协议(ip)连通性，以及其他接入、路由、或移动性功能。核心网130可以是演进型分组核心(epc)或5g核心(5gc)，epc或5gc可包括管理接入和移动性的至少一个控制面实体(例如，移动性管理实体(mme)、接入和移动性管理功能(amf))，以及路由分组或互连到外部网络的至少一个用户面实体(例如，服务网关(s-gw)、分组数据网络(pdn)网关(p-gw)或用户面功能(upf))。控制面实体可管理非接入阶层(nas)功能，诸如由与核心网130相关联的基站105服务的ue 115的移动性、认证和承载管理。用户ip分组可通过用户面实体来传递，该用户面实体可提供ip地址分配以及其他功能。用户面实体可被连接到一个或多个网络运营商的ip服务150。该ip服务150可包括对因特网、内联网、ip多媒体子系统(ims)、或分组交换流送服务的接入。
52.一些网络设备(诸如基站105)可包括子组件，诸如接入网实体140，其可以是接入节点控制器(anc)的示例。每个接入网实体140可通过一个或多个其他接入网传输实体145来与各ue 115进行通信，该其他接入网传输实体可被称为无线电头端、智能无线电头端、或传送/接收点(trp)。每个接入网传输实体145可包括一个或多个天线面板。在一些配置中，每个接入网实体140或基站105的各种功能可跨各种网络设备(例如，无线电头端和anc)分布或者被合并到单个网络设备(例如，基站105)中。
53.无线通信系统100可使用一个或多个频带来操作，通常在300兆赫兹(mhz)到300千兆赫兹(ghz)的范围内。一般而言，300mhz到3ghz的区划被称为特高频(uhf)区划或分米频带，这是因为波长在从约1分米到1米长的范围内。uhf波可被建筑物和环境特征阻挡或重定向，但是这些波对于宏蜂窝小区可充分穿透各种结构以向位于室内的ue 115提供服务。与使用频谱中低于300mhz的高频(hf)或甚高频(vhf)部分的较小频率和较长波的传输相比，uhf波的传输可与较小天线和较短射程(例如，小于100千米)相关联。
54.无线通信系统100还可在使用从3ghz至30ghz的频带(也被称为厘米频带)的超高频(shf)区划中或在频谱(例如，从30ghz至300ghz)(也被称为毫米频带)的极高频(ehf)区划中操作。在一些示例中，无线通信系统100可支持ue 115与基站105之间的毫米波(mmw)通信，并且相应设备的ehf天线可比uhf天线更小并且间隔得更紧密。在一些示例中，这可促成在设备内使用天线阵列。然而，ehf传输的传播可能经受比shf或uhf传输甚至更大的大气衰减和更短的射程。本文中所公开的技术可跨使用一个或多个不同频率区划的传输被采用，并且跨这些频率区划指定的频带使用可因国家或管理机构而不同。
55.无线通信系统100可利用有执照和无执照射频谱带两者。例如，无线通信系统100可在无执照频带(诸如5ghz工业、科学和医学(ism)频带)中采用有执照辅助接入(laa)、lte无执照(lte-u)无线电接入技术或nr技术。当在无执照射频谱带中进行操作时，设备(诸如基站105和ue 115)可采用载波侦听以用于冲突检测和避免。在一些示例中，无执照频带中的操作可以与在有执照频带中操作的分量载波相协同地基于载波聚集配置(例如，laa)。无执照频谱中的操作可包括下行链路传输、上行链路传输、p2p传输或d2d传输等。
56.基站105或ue 115可装备有多个天线，其可用于采用诸如发射分集、接收分集、多输入多输出(mimo)通信、或波束成形等技术。基站105或ue 115的天线可位于可支持mimo操作或者发射或接收波束成形的一个或多个天线阵列或天线面板内。例如，一个或多个基站天线或天线阵列可被共置于天线组装件(诸如天线塔)处。在一些示例中，与基站105相关联的天线或天线阵列可位于不同的地理位置。基站105可具有天线阵列，该天线阵列具有基站105可用于支持与ue 115的通信的波束成形的数个行和列的天线端口。同样地，ue 115可具有可支持各种mimo或波束成形操作的一个或多个天线阵列。附加地或替换地，天线面板可支持针对经由天线端口传送的信号的射频波束成形。
57.基站105或ue 115可使用mimo通信通过经由不同空间层传送或接收多个信号来利用多径信号传播并提高频谱效率。此类技术可被称为空间复用。例如，传送方设备可经由不同的天线或不同的天线组合来传送多个信号。同样地，接收方设备可经由不同的天线或不同的天线组合来接收多个信号。多个信号中的每个信号可被称为单独空间流，并且可携带与相同数据流(例如，相同码字)或不同数据流(例如，不同码字)相关联的比特。不同空间层可与用于信道测量和报告的不同天线端口相关联。mimo技术包括单用户mimo(su-mimo)，其
中多个空间层被传送至相同的接收方设备；以及多用户mimo(mu-mimo)，其中多个空间层被传送至多个设备。
58.波束成形(其也可被称为空间滤波、定向传输或定向接收)是可在传送方设备或接收方设备(例如，基站105、ue 115)处使用的信号处理技术，以沿着传送方设备与接收方设备之间的空间路径对天线波束(例如，发射波束、接收波束)进行成形或引导。可通过组合经由天线阵列的天线振子传达的信号来实现波束成形，使得在相对于天线阵列的特定取向上传播的一些信号经历相长干涉，而其他信号经历相消干涉。对经由天线振子传达的信号的调整可包括传送方设备或接收方设备向经由与该设备相关联的天线振子所携带的信号应用振幅偏移、相位偏移或这两者。与每个天线振子相关联的调整可由与特定取向(例如，相对于传送方设备或接收方设备的天线阵列、或者相对于某个其他取向)相关联的波束成形权重集来定义。
59.基站105或ue 115可使用波束扫掠技术作为波束成形操作的一部分。例如，基站105可使用多个天线或天线阵列(例如，天线面板)来进行波束成形操作，以用于与ue 115进行定向通信。一些信号(例如，同步信号、参考信号、波束选择信号或其他控制信号)可由基站105在不同方向上多次传送。例如，基站105可以根据与不同传输方向相关联的不同波束成形权重集来传送信号。在不同波束方向上的传输可被用于(例如，由传送方设备(诸如基站105)或接收方设备(诸如ue 115))标识由基站105用于稍后传送或接收的波束方向。
60.一些信号(诸如与特定接收方设备相关联的数据信号)可由基站105在单个波束方向(例如，与接收方设备(诸如ue 115)相关联的方向)上传送。在一些示例中，可基于在一个或多个波束方向上传送的信号来确定与沿单个波束方向的传输相关联的波束方向。例如，ue 115可接收由基站105在不同方向上传送的一个或多个信号，并且可向基站105报告对ue 115以最高信号质量或其他可接受的信号质量接收的信号的指示。
61.在一些示例中，由设备(例如，由基站105或ue 115)进行的传输可使用多个波束方向来执行，并且该设备可使用数字预编码或射频波束成形的组合来生成组合波束以供传输(例如，从基站105传输到ue 115)。ue 115可报告指示一个或多个波束方向的预编码权重的反馈，并且该反馈可对应于跨系统带宽或一个或多个子带的经配置数目的波束。基站105可传送可被预编码或未经预编码的参考信号(例如，因蜂窝小区而异的参考信号(crs)、信道状态信息参考信号(csi-rs))。ue 115可提供用于波束选择的反馈，该反馈可以是预编码矩阵指示符(pmi)或基于码本的反馈(例如，多面板类型码本、线性组合类型码本、端口选择类型码本)。尽管参照由基站105在一个或多个方向上传送的信号来描述这些技术，但是ue 115可将类似的技术用于在不同方向上多次传送信号(例如，用于标识由ue 115用于后续传送或接收的波束方向)或用于在单个方向上传送信号(例如，用于向接收方设备传送数据)。
62.接收方设备(例如，ue 115)可在从基站105接收各种信号(诸如同步信号、参考信号、波束选择信号、或其他控制信号)时尝试多个接收配置(例如，定向监听)。例如，接收方设备可通过以下操作来尝试多个接收方向：经由不同天线子阵列进行接收，根据不同天线子阵列来处理收到信号，根据应用于在天线阵列的多个天线振子处接收的信号的不同接收波束成形权重集(例如，不同定向监听权重集)进行接收，或根据应用于在天线阵列的多个天线振子处接收的信号的不同接收波束成形权重集来处理收到信号，其中任一者可被称为根据不同接收配置或接收方向进行“监听”。在一些示例中，接收方设备可使用单个接收配
置来沿单个波束方向进行接收(例如，当接收到数据信号时)。单个接收配置可在基于根据不同接收配置方向进行监听而确定的波束方向(例如，基于根据多个波束方向进行监听而被确定为具有最高信号强度、最高信噪比(snr)、或其他可接受的信号质量的波束方向)上对准。
63.无线通信系统100可以是根据分层协议栈来操作的基于分组的网络。在用户面，承载或分组数据汇聚协议(pdcp)层的通信可以是基于ip的。无线电链路控制(rlc)层可执行分组分段和重组以在逻辑信道上通信。媒体接入控制(mac)层可执行优先级处置并且将逻辑信道复用成传输信道。mac层还可使用检错技术、纠错技术、或这两者来支持mac层的重传，以提高链路效率。在控制面，无线电资源控制(rrc)协议层可以提供ue 115与基站105或核心网130之间支持用户面数据的无线电承载的rrc连接的建立、配置和维护。在物理层，传输信道可被映射到物理信道。
64.ue 115和基站105可支持数据的重传以增大数据被成功接收的可能性。混合自动重复请求(harq)反馈是一种用于增大在通信链路125上正确地接收到数据的可能性的技术。harq可包括检错(例如，使用循环冗余校验(crc))、前向纠错(fec)、以及重传(例如，自动重复请求(arq))的组合。harq可在不良无线电状况(例如，低信噪比状况)中改进mac层的吞吐量。在一些示例中，设备可支持同时隙harq反馈，其中设备可在特定时隙中为在该时隙中的先前码元中接收的数据提供harq反馈。在其他情形中，设备可在后续时隙中或根据某个其他时间间隔提供harq反馈。
65.在一些情形中，ue 115可以检测到阻挡存在(例如，手阻挡)，诸如通过检测到来自基站105的收到信号强度已下降大于阈值。基于阻挡检测，ue 115可以基于一个或多个天线振子处(例如，天线阵列的每个天线振子处)的一个或多个参考信号的振幅测量和该一个或多个天线振子处的该一个或多个参考信号的相位测量来确定用于多个天线振子的振幅加权集合和相位加权集合。振幅加权集合和相位加权集合可以被应用作为天线加权的静态码本集合的补充，以帮助缓解阻挡并增强ue 115与基站105之间的通信可靠性。
66.图2解说了根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的无线通信系统200的示例。无线通信系统200可包括ue 115-a和基站105-a，它们可以是参照图1所描述的对应设备的示例。
67.ue 115-a可支持与基站105-a的通信链路205(或多个链路)。通信链路205可以具有多个传输路径，以使得通信链路205-a的第一部分具有直接或视线(los)路径，而通信链路205-b的第二部分和通信链路205-c的第三部分可以具有间接或非los路径。另外，ue 115-a可以支持包含多个天线振子的天线面板，其可以包括第一子阵列210-a、第二子阵列210-b、第三子阵列210-c和第四子阵列210-d。每个子阵列可以包括多个天线振子(例如，4x1天线阵列可以包括排列成单行的四个天线振子，4x2天线阵列可以包括排列成两行每行四个天线振子的八个天线振子，等等)。
68.在该示例中，用户的手215可以被放置成使得一个或多个子阵列210可能被阻挡。在图2的示例中，此类阻挡可能导致与天线阵列相关联的一个或多个覆盖区域被显著衰减。图3a和图3b中解说了一个和两个手指的示例性阻挡的信号衰减的示例。在所使用的波束受阻挡影响的情况下，可能经历显著的信号衰减，这可能导致不那么可靠的通信。在本公开的各方面中，阻挡的缓解可以由ue 115-a按动态方式执行，使得码本的静态码本加权(例如，
从波束训练规程生成的)可以用帮助缓解阻挡的动态加权来更新。
69.在一些情形中，ue 115-a可以在振幅和移相器值上执行搜索以用于缓解阻挡。在一些情形中，对于振幅值，ue 115-a可以测量参考信号的参考信号收到功率(rsrp)，并且因此估计一个(或多个)天线振子所见的信号的振幅。当测量振幅时，ue 115-a可以确定在单个天线振子(例如，在初始链路捕获中使用的伪全向波束)处观察到的rsrp的平方根。在一些情形中，振幅rsrp测量可以基于基站105-a使用已建立的csi-rs资源的csi参考信号(csi-rs)传输。当执行移相器测量时，ue 115-a可以在移相器的空间上执行搜索。在一些情形中，子阵列210的每个天线振子可以用多个不同相移和多个相位因子(例如，不同天线振子处的不同相移的组合)来采样，使得用于该天线振子的数个相位组合被测试(例如，在三个相位因子上每天线振子的两比特移相器搜索可导致64＝(22)3个可能的波束权重)。
70.例如，第四子阵列210-d可以被确定具有阻挡(例如，由于用户的手215的拇指阻挡了一个或多个天线振子)。第四子阵列210-d可以是4x1阵列，并且振幅测量可以使用波束权重向量wi(其中w1＝[1 0 0 0]，w2＝[0 1 0 0]，w3＝[0 0 1 0]，并且w4＝[0 0 0 1])来测量指示所观察到的rsrp的rsrpi(其中i＝1、2、3、4)。基于振幅测量，可以根据以下生成用于手阻挡缓解的振幅加权：
[0071][0072]
其中基于rsrp是功率测量，所测得的rsrp的平方根用作振幅的代表，，并且通过所测得的rsrp中的每一者的总和的平方根的倒数对矩阵进行加权，以提供单位能量波束成形。
[0073]
此类技术提供了在ue 115-a处的信道的估计，其中4x1子阵列210所见的有效信道是[h
1 h
2 h
3 h4]，并且要使用的最佳波束权重可以是对应于[h
1 h
2 h
3 h4]的最大比率组合(mrc)波束权重。在其中移相器搜索单独用于阻挡缓解的情形中，仅纳入[h
1 h
2 h
3 h4]的相位，而通过使用振幅和移相器搜索两者可以提供有效信道[h
1 h
2 h
3 h4]的更好估计或近似。对于移相器搜索，可以使用每天线振子多个相位设置，其中每个天线振子的相位设置的数目可以基于b比特移相器(例如，导致每天线振子4个相位的2比特移相器，或导致每天线振子8个相位的3比特移相器)来设置。移相器搜索还可以取决于相位因子的数目，其可以基于天线振子的数目。例如，对于4x1子阵列210，具有b比特移相器的四个天线振子可以提供四个相位因子。然而，由于仅使用相对相位测量，因此在被设置为0的情况下，搜索可以被减少到仅3个相位因子(例如，相位因子可以基于天线振子的数目减去一来确定)。
[0074]
在一些情形中，实现本文所讨论的技术可以提供比仅使用相位搜索来确定被应用于天线阵列的矩阵加权的技术更高的波束成形增益。例如，如果在4x1子阵列210中使用四个离散傅立叶变换(dft)波束，则可以考虑将不同的动态波束搜索码本用于2比特移相器搜索或3比特移相器搜索(例如，b比特移相器的b值可以是2或3，尽管在一些情形中可以使用其他b值)。在一些情形中，作为对仅相位搜索的补充而进一步将振幅测量纳入矩阵加权中可导致基于rsrp的数目的用于动态码本的附加波束(例如，对于其中b＝3和三个相位因子
的4x1阵列的四个rsrp，可以搜索512＝(23)3个可能波束)。ue 115-a可以基于在动态码本上的搜索来确定要应用于(例如，[h
1 h
2 h
3 h4])子阵列的天线振子的加权。在一些情形中，为b＝2的4x1阵列添加附加的rsrp可能性，在4x1阵列的覆盖区域(例如，210
°
方位角x180
°
仰角)(绘制为球形覆盖曲线)上的波束成形增益可能导致1.5db中值增益，并且对于百分之90增益大于3db，并且与仅移相器搜索相比，可以在中值处提供0.5db量级的改进，以及百分之90处提供1.0db的改进。
[0075]
图3a和3b解说了根据本公开的各方面的无线通信中的源自信号阻挡的振幅扰动300和350的示例。在图3a的示例中，解说示出了相对于未受扰动的自由空间天线操作，基于一个手指阻挡4
×
1天线子阵列(例如，图2的子阵列210)的方位角(φ)和仰角(θ)上的示例性振幅扰动300。在图3b的示例中，解说示出了相对于未受扰动的自由空间天线操作，基于两个手指阻挡4
×
1天线子阵列(例如，图2的子阵列210)的方位角(φ)和仰角(θ)上的示例性振幅扰动350。
[0076]
如从振幅扰动300可以观察到的，天线模块中的天线振子附近的一个手指的存在导致相对大的损耗区域，以及未经衰减的一些区域和相对小的存在增益的区域(例如，由于导致信号增益的与手指相关联的小间隙中的相位扰动)。另外，如可以从振幅扰动350观察到的，天线模块中天线振子附近的两个手指的存在导致更大的损耗区域以及更小的未经衰减的区域和具有增益的区域。在诸如图3a和图3b中所解说的情况中，可以实现如本文所描述的技术，其可以提供动态或自适应波束权重，以便提供指向相对未经衰减的区域的波束。此类技术可以导致无线通信中的增强的可靠性、减少的功耗、减少的等待时间和增强的用户体验。
[0077]

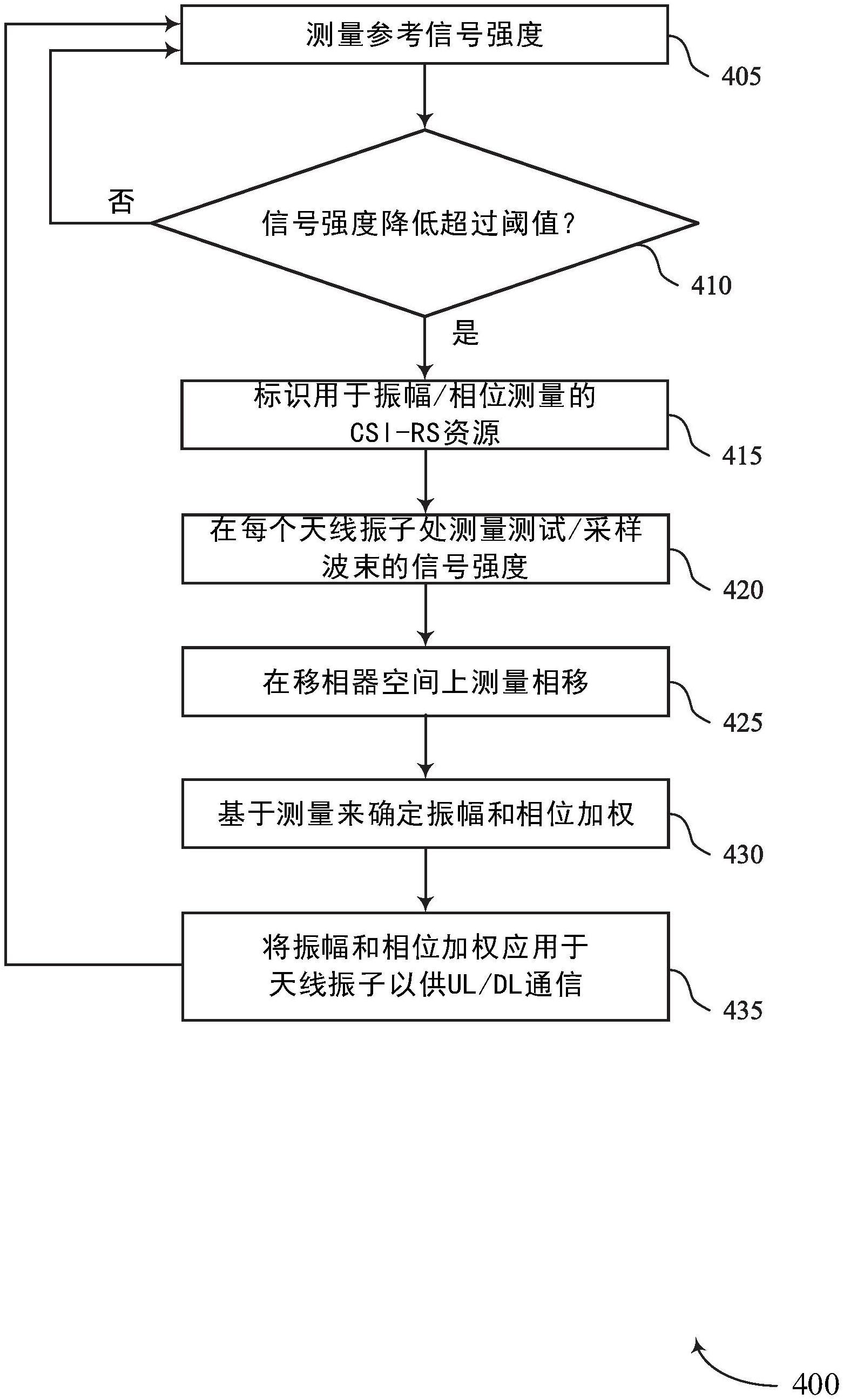

图4解说了根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的流程图400的示例。在一些示例中，流程图400的操作可以由ue(诸如参照图1和图2所描述的)来实现。尽管图4的示例是结合ue来讨论的，但是这些操作和技术可以由其他设备(诸如基站或其他无线节点)来实现，并且其他类型的设备处的操作在本公开的范围内。在以下流程图400的描述中，可以按照与所示出的示例顺序不同的顺序来执行所描述的操作。一些操作还可从流程图400中略去，并且其他操作可被添加到流程图400。
[0078]
在一些示例中，流程图400中所解说的操作可由硬件(例如，包括电路系统、处理块、逻辑组件和其他组件)、由处理器执行的代码(例如，软件或固件)或其任何组合来执行。可以实现以下的替换示例，其中一些操作以不同于描述的顺序执行或根本不执行。在一些情形中，各操作可包括以下未提及的附加特征，或者可添加进一步操作。
[0079]
在405，ue可以测量一个或多个参考信号的参考信号强度。在一些情形中，ue可以测量csi-rs的rsrp。在其他情形中，作为对csi-rs测量的补充或替换，可以测量一个或多个其他参考信号(例如，解调参考信号(dmrs)、探通参考信号(srs)、相位跟踪参考信号(ptrs)或其组合)。另外，在一些情形中，可以测量一个或多个同步信号(例如，主同步信号(pss)、副同步信号(sss)或两者)。在一些情形中，可以使用被监视和测量的csi-rs资源，根据在ue处执行的周期性csi测量来进行参考信号强度测量。
[0080]
在410，ue可以确定信号强度降低是否超过阈值。在一些情形中，ue可以将当前信号强度测量与一个或多个先前测量进行比较，并且阈值可以基于所测得的值的下降百分比(例如，如果rsrp下降一定百分比)。在一些情形中，附加地或替换地，信号强度降低确定可
以基于观察到降低的比率(例如，如果rsrp的变化率大于阈值)，这可以指示用户已经改变了对ue的抓握，并且因此存在手阻挡或手阻挡已经改变了。在其他情形中，附加地或替换地，信号强度降低的确定可以至少部分地基于已经传送了与一个或多个传输相关联的harq否定确收(nack)的数目(例如，如果nack的比率增加大于阈值量)，其可以指示在ue处正观察到新的阻挡。另外，在一些情形中，信号强度降低的确定可以至少部分地基于预测模型(例如，基于人工智能或机器学习)，其中在ue处一个或多个输入(例如，正在进行传送的应用或数据类型、来自一个或多个传感器的输入(诸如ue的取向或测得的阻抗等)。在ue确定信号强度降低不存在的情况下，可以重复405处的操作。
[0081]
在415，在ue确定信号强度降低存在的情况下，ue可以标识用于振幅和相位测量的csi-rs资源作为动态或自适应波束权重确定的一部分，以确定超出波束权重的静态码本集合的波束权重。在一些情形中，csi-rs资源可以包括周期性csi-rs资源、非周期性csi-rs资源、或其任何组合。在一些情形中，非周期性csi-rs资源可以由ue触发(例如，基于来自ue的请求或由ue提供的csi报告)。在其他情形中，作为对csi-rs的补充或对csi-rs的替代，可以测量一个或多个其他参考信号。
[0082]
在420，ue可以在每个天线振子处测量测试/采样波束的信号强度。在一些情形中，可以将信号强度测量为rsrp，尽管可以使用其他信号强度或振幅测量。在一些情形中，信号强度可以被测量为用单个天线振子(例如，伪全向波束)观察到的rsrp的平方根。
[0083]
在425，ue可以在移相器空间上测量相移。在一些情形中，ue可以使用b比特移相器(例如，对于4x1天线子阵列，b＝2或b＝3)来针对与该天线阵列的数个天线振子相关联的数个相位因子测量rsrp。在一些情形中，相移可以用非周期性csi-rs资源来估计，以对由手阻挡引起的相位失真进行去随机化。在其他情形中，可以单独或与csi-rs结合使用一个或多个其他参考信号。
[0084]
在430，ue可以基于信号强度和移相器测量来确定振幅和相位加权。在一些情形中，ue可以在波束集合和rsrp(诸如参照图2所讨论的)上进行搜索。在435，ue可以将振幅和相位加权应用于天线振子以供与基站或其他无线设备进行通信。ue可以随后继续如在405开始描述的操作(例如，在用户改变他们对ue的抓握的情况下等)。
[0085]
图5解说了根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的架构500的示例。在一些示例中，架构500可实现如参照图1和2描述的无线通信系统100或200的各方面。在一些示例中，架构500可以是可以执行如本文所描述的信号阻挡缓解技术的ue或其他设备的组件的示例。
[0086]
宽泛地，图5是解说根据本公开的某些方面的无线设备的示例硬件组件的示图。所解说的组件可包括可用于天线振子选择和/或用于无线信号传输的波束成形的那些组件。存在用于天线振子选择和实现相移和振幅加权的众多架构，在此仅解说了其中一个示例。架构500包括调制解调器(调制器/解调器)502、数模转换器(dac)505、第一混频器506、第二混频器508和拆分器510。架构500还包括多个第一放大器512、多个移相器515、多个第二放大器516、以及包括多个天线振子518的天线阵列520。传输线或其他波导、导线、迹线等被示为连接各个组件，以解说要传送的信号可以如何在各组件之间行进。框522、525、526和528指示架构500中的在其中不同类型的信号行进或被处理的区域。具体而言，框522指示其中数字基带信号行进或被处理的区域，框525指示其中模拟基带信号行进或被处理的区域，框
526指示其中模拟中频(if)信号行进或被处理的区域，并且框528指示其中模拟射频(rf)信号行进或被处理的区域。该架构还包括本地振荡器a 530、本地振荡器b 532和通信管理器535。
[0087]
天线振子520中的每一者可包括用于辐射或接收rf信号的一个或多个子振子(未示出)。例如，单个天线振子520可包括与第二子振子交叉极化的第一子振子，该第二子振子可被用于独立地传送交叉极化信号。天线振子520可包括贴片天线或以线性、二维或其他模式布置的其他类型的天线。天线振子520之间的间隔可以使得由天线振子520分开传送的具有期望波长的信号可交互或干涉(例如，以形成期望的波束)。例如，给定波长或频率的所预期范围，该间隔可以提供相邻天线振子520之间的间隔的四分之一波长、一半波长或波长的其他分数，以允许由在该所预期范围内的单独天线振子520传送的信号的交互或干涉。
[0088]
调制解调器502处理并生成数字基带信号，并且还可控制dac 505、第一和第二混频器506、508、拆分器510、第一放大器512、移相器515、和/或第二放大器516的操作以经由天线振子520中的一个或多个或全部天线振子传送信号。调制解调器502可根据通信标准(诸如本文中所讨论的无线标准)来处理信号和控制操作。dac 505可将从调制解调器502接收到的(以及将要被传送的)数字基带信号转换成模拟基带信号。第一混频器506使用本地振荡器a530来将模拟基带信号上变频为if内的模拟if信号。例如，第一混频器506可将信号与由本地振荡器a 530生成的振荡信号进行混频，以将基带模拟信号“移动”到if。在一些情形中，一些处理或滤波可在if处进行。第二混频器508使用本地振荡器b 532来将模拟if信号上变频为模拟rf信号。类似于第一混频器，第二混频器508可以将信号与由本地振荡器b 532生成的振荡信号混合以将if模拟信号“移动”到rf，或信号将被传送或接收的频率。调制解调器502和/或通信管理器535可以调整本地振荡器a 530和/或本地振荡器b532的频率，使得产生所期望的if和/或rf频率，并用于促成所期望带宽内的信号的处理和传输。
[0089]
在所解说的架构500中，由第二混频器508上变频的信号被拆分器510拆分或复制成多个信号。架构500中的拆分器510将rf信号拆分成多个相同或几乎相同的rf信号，如由其在框528中的存在来标示。在其他示例中，可以对任何类型的信号(包括基带数字信号、基带模拟信号或if模拟信号)进行拆分。这些信号中的每一者可以对应于天线振子520，并且该信号行进穿过放大器512、516、移相器515和/或与该相应天线振子520相对应其他元件或由这些元件处理以被提供给天线阵列518的对应天线振子520并由天线阵列518的对应天线振子520传送。在一个示例中，拆分器510可以是有源拆分器，该有源拆分器被连接到电源并且提供某个增益以使得离开拆分器510的rf信号处于等于或大于进入拆分器510的信号的功率电平。在另一示例中，拆分器510是不连接到电源的无源拆分器，并且离开拆分器510的rf信号可处于低于进入拆分器510的rf信号的功率电平。
[0090]
在由拆分器510拆分之后，所得的rf信号可以进入与天线振子520相对应放大器(诸如第一放大器512)或移相器515。第一放大器512和第二放大器516以虚线来解说，因为在一些实现中，它们中的一者或两者可能不是必需的。在一个实现中，第一放大器512和第二放大器516两者都存在。在另一实现中，第一放大器512和第二放大器516两者都不存在。在其他实现中，两个放大器512、516中的一者存在，但是另一者不存在。作为示例，如果拆分器510是有源拆分器，则可以不使用第一放大器512。作为进一步的示例，如果移相器515是可提供增益的有源移相器，则可以不使用第二放大器516。放大器512、516可提供期望水平
的正增益或负增益。正增益(正db)可被用来增加供由特定天线振子520辐射的信号的振幅。负增益(负db)可被用于减小由特定天线振子辐射的信号的振幅和/或抑制其辐射。放大器512、516中的每一者可被(例如，由调制解调器502或通信管理器535)独立地控制，以提供对针对每个天线振子520的增益的独立控制。例如，调制解调器502和/或通信管理器535可具有连接到拆分器510、第一放大器512、移相器515和/或第二放大器516中的每一者的至少一条控制线，其可被用于配置增益以为每个组件以及因此为每个天线振子520提供期望的增益量。
[0091]
移相器515可向要传送的对应rf信号提供可配置的相移或相位偏移。移相器515可以是不直接连接到电源的无源移相器。无源移相器可能引入一些插入损耗。第二放大器516可以推升信号以补偿插入损耗。移相器515可以是连接到电源的有源移相器，以使得有源移相器提供某个增益量或防止插入损耗。每个移相器515的设置是独立的，这意味着每个移相器可以被设置为提供期望的相移量或相同的相移量或某个其他配置。调制解调器502和/或通信管理器535可具有连接到每个移相器515的至少一条控制线，并且该至少一条控制线可被用于将移相器515配置成提供各天线振子520之间的期望的相移量或相位偏移量。
[0092]
在所解说的架构500中，由天线振子520接收到的rf信号被提供给第一放大器556中的一者或多者以推升信号强度。第一放大器556可被连接到相同的天线阵列518以例如用于tdd操作。第一放大器556可被连接到不同的天线阵列518。经推升的rf信号被输入到移相器555中的一者或多者，来为对应收到rf信号提供可配置的相移或相位偏移。移相器555可以是有源移相器或无源移相器。各移相器555的设置是独立的，这意味着每个移相器可以被设置为提供期望的相移量或相同的相移量或某个其他配置。调制解调器502和/或通信管理器535可具有连接到每个移相器555的至少一条控制线，并且该至少一条控制线可被用于将移相器555配置成提供各天线振子520之间的期望的相移量或相位偏移量。
[0093]
移相器555的输出可被输入到一个或多个第二放大器552，以供对经相移的收到rf信号进行信号放大。第二放大器552可被个体地配置成提供经配置的增益量。第二放大器552可被个体地配置成提供一增益量以确保输入到组合器550的信号具有相同的幅度。放大器552和/或556以虚线解说，因为它们在一些实现中可能不是必需的。在一个实现中，放大器552和放大器556两者都存在。在另一实现中，放大器552和放大器556两者都不存在。在其他实现中，放大器552、556中的一者存在，但是另一者不存在。
[0094]
在所解说的架构500中，由移相器555输出的信号(当存在放大器552时经由放大器552输出)在组合器550中被组合。架构中的组合器550将rf信号组合成一信号，如由其在框528中的存在所标示的。组合器550可以是无源组合器(例如未连接到电源)，这可能导致一些插入损耗。组合器550可以是有源组合器(例如连接到电源)，这可能导致一些信号增益。当组合器550是有源组合器时，它可以为每个输入信号提供不同的(例如，可配置的)增益量，以使得输入信号在被组合时具有相同的幅度。当组合器550是有源组合器时，它可能不需要第二放大器552，因为有源组合器可以提供信号放大。
[0095]
组合器550的输出被输入到混频器558和559。混频器558和559通常分别使用来自本地振荡器572和570的输入来对收到rf信号进行下变频，以产生携带经编码和经调制信息的中间或基带信号。混频器558和559的输出被输入到模数转换器(adc)557中，以供转换为模拟信号。从adc 557输出的模拟信号被输入到调制解调器502以用于基带处理，例如解码、
解交织等。
[0096]
以示例的方式给出架构500仅解说用于传送和/或接收信号的架构，其中可以根据本文所讨论的技术将振幅和相位加权应用于所接收到的或所传送的信号。将理解，架构500和/或架构500的每个部分可以在架构内重复多次以容适或提供任意数目的rf链、天线振子和/或天线面板。此外，众多替换架构是可能的并且被构想。例如，虽然仅示出了单个天线阵列518，但可包括两个、三个或更多个天线阵列，每个天线阵列具有其自己的对应放大器、移相器、拆分器、混频器、dac、adc和/或调制解调器中的一者或多者。例如，单个ue可以包括两个、四个或更多个天线阵列，以供在ue上的不同物理位置或在不同方向上传送或接收信号。此外，在不同的所实现架构中，混频器、拆分器、放大器、移相器和其他组件可以位于不同信号类型区域(例如，框522、525、526、528中的不同框)中。在一个示例中，一个或多个组件的功能可被组合成一个组件。例如，移相器555可执行放大以包括或替换第一放大器556和/或第二放大器552。
[0097]
调制解调器502和/或通信管理器535可以控制其他组件505-572中的一者或多者来选择一个或多个天线振子520和/或以形成用于传输一个或多个信号的波束。例如，可以通过控制一个或多个对应放大器(诸如，第一放大器512、556和/或第二放大器516、552)的振幅来个体地选择天线振子520以供信号(或各信号)的传输或接收或对其取消选择。波束成形包括使用不同天线振子上的多个信号来生成波束，其中该多个信号中的一者或多者或全部相对于彼此有相移。所形成的波束可以携带物理层或更高层参考信号或信息。当该多个信号中的每个信号从相应的天线振子520辐射时，所辐射的信号交互、干涉(相长干涉和相消干涉)并且彼此放大以形成所得波束。可以通过修改多个信号相对于彼此的由移相器赋予的相移或相位偏移和由放大器赋予的振幅来动态地控制形状(诸如旁瓣的振幅、宽度和/或存在)和方向(诸如波束相对于天线阵列518的表面的角度)。
[0098]
当架构500被配置为接收方设备时，通信管理器535可以提供对于多个天线振子520的集合中的一个或多个天线振子520测量从接入网实体接收到的一个或多个参考信号的振幅。通信管理器535还可以提供针对被应用于多个天线振子520的集合的多个移相器值的集合中的一个或多个移相器值测量一个或多个参考信号的收到功率。通信管理器535可以将振幅加权集合和相位加权集合应用于多个天线振子520的集合，其中该振幅加权集合是基于所测得的振幅的并且该相位加权集合是基于所测得的收到功率的。通信管理器535可以基于被应用于多个天线振子的集合的振幅加权集合和相位加权集合来控制从接入网实体接收一个或多个下行链路传输。
[0099]
图6示出了根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的设备605的框图600。设备605可以是如本文中所描述的ue 115的各方面的示例。设备605可包括接收机610、发射机615和通信管理器620。设备605还可包括处理器。这些组件中的每一者可彼此处于通信(例如，经由一条或多条总线)。
[0100]
接收机610可提供用于接收信息(诸如，与各种信息信道(例如，控制信道、数据信道、与无线通信中的信号阻挡缓解技术有关的信息信道)相关联的分组、用户数据、控制信息或其任何组合)的装置。信息可被传递到设备605的其他组件上。接收机610可利用单个天线或包括多个天线的集合。
[0101]
发射机615可提供用于传送由设备605的其他组件生成的信号的装置。例如，发射
机615可传送信息，诸如，与各种信息信道(例如，控制信道、数据信道、与无线通信中的信号阻挡缓解技术有关的信息信道)相关联的分组、用户数据、控制信息或其任何组合。在一些示例中，发射机615可以与接收机610共置于收发机模块中。发射机615可利用单个天线或包括多个天线的集合。
[0102]
通信管理器620、接收机610、发射机615或其各种组合、或其各种组件可以是用于执行如本文所描述的无线通信中的信号阻挡缓解技术的各个方面的装置的示例。例如，通信管理器620、接收机610、发射机615、或其各种组合或组件可支持用于执行本文中所描述的一个或多个功能的方法。
[0103]
在一些示例中，通信管理器620、接收机610、发射机615、或其各种组合或组件可在硬件中(例如，在通信管理电路系统中)实现。该硬件可包括被配置成作为或以其他方式支持用于执行本公开中所描述的功能的装置的处理器、数字信号处理器(dsp)、专用集成电路(asic)、现场可编程门阵列(fpga)或其他可编程逻辑器件、分立的门或晶体管逻辑、分立的硬件组件、或其任何组合。在一些示例中，处理器和与处理器耦合的存储器可被配置成执行本文中所描述的一个或多个功能(例如，通过由处理器执行存储在存储器中的指令)。
[0104]
附加地或替换地，在一些示例中，通信管理器620、接收机610、发射机615或其各种组合或组件可由处理器执行的代码(例如，作为通信管理软件或固件)来实现。如果以由处理器执行的代码实现，则通信管理器620、接收机610、发射机615、或其各种组合或组件的功能可由通用处理器、dsp、中央处理单元(cpu)、asic、fpga、或这些或其他可编程逻辑设备的任何组合(例如，被配置成或以其他方式支持用于执行本公开所描述功能的装置)来执行。
[0105]
在一些示例中，通信管理器620可被配置成使用或以其他方式协同接收机610、发射机615或两者来执行各种操作(例如，接收、监视、传送)。例如，通信管理器620可从接收机610接收信息、向发射机615发送信息、或者与接收机610、发射机615或两者相结合地集成以接收信息、传送信息、或执行本文中所描述的各种其他操作。
[0106]
通信管理器620可支持根据本文中所公开的示例的在ue处的无线通信。例如，通信管理器620可被配置成或以其他方式支持用于对于ue处的多个天线振子的集合中的一个或多个天线振子，测量从接入网实体接收到的一个或多个参考信号的振幅的装置。通信管理器620可被配置成或以其他方式支持用于针对被应用于多个天线振子的集合的多个移相器值的集合中的一个或多个移相器值测量一个或多个参考信号的收到功率的装置。通信管理器620可被配置成或以其他方式支持用于将振幅加权集合和相位加权集合应用于多个天线振子的集合的装置，其中该振幅加权集合是基于所测得的振幅是并且该相位加权集合是基于所测得的收到功率的。通信管理器620可被配置成或以其他方式支持用于基于被应用于多个天线振子的集合的振幅加权集合和相位加权集合来从接入网实体接收一个或多个下行链路传输的装置。
[0107]
通过包括或配置根据如本文所描述的示例的通信管理器620，设备605(例如，控制或以其他方式耦合至接收机610、发射机615、通信管理器620或其组合的处理器)可以支持用于基于振幅加权和相位加权进行阻挡检测和缓解的技术，其可以增强通信可靠性、提供减少的等待时间、减少的功耗、更高效的通信资源利用、或其任何组合。
[0108]
图7示出了根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的设备705的框图700。设备705可以是如本文中所描述的设备605或ue 115的各方面的示例。设备
705可包括接收机710、发射机715和通信管理器720。设备705还可包括处理器。这些组件中的每一者可彼此处于通信(例如，经由一条或多条总线)。
[0109]
接收机710可提供用于接收信息(诸如，与各种信息信道(例如，控制信道、数据信道、与无线通信中的信号阻挡缓解技术有关的信息信道)相关联的分组、用户数据、控制信息或其任何组合)的装置。信息可被传递到设备705的其他组件上。接收机710可利用单个天线或包括多个天线的集合。
[0110]
发射机715可提供用于传送由设备705的其他组件生成的信号的装置。例如，发射机715可传送信息，诸如，与各种信息信道(例如，控制信道、数据信道、与无线通信中的信号阻挡缓解技术有关的信息信道)相关联的分组、用户数据、控制信息或其任何组合。在一些示例中，发射机715可以与接收机710共置于收发机模块中。发射机715可利用单个天线或包括多个天线的集合。
[0111]
设备705或其各种组件可以是用于执行如本文所描述的无线通信中的信号阻挡缓解技术的各方面的装置的示例。例如，通信管理器720可以包括振幅测量管理器725、相位测量管理器730、波束加权管理器735、下行链路接收管理器740或其任何组合。通信管理器720可以是如本文中所描述的通信管理器620的各方面的示例。在一些示例中，通信管理器720或其各种组件可被配置成使用或以其他方式协同接收机710、发射机715或两者来执行各种操作(例如，接收、监视、传送)。例如，通信管理器720可从接收机710接收信息、向发射机715发送信息、或者与接收机710、发射机715或两者相结合地集成以接收信息、传送信息、或执行本文中所描述的各种其他操作。
[0112]
通信管理器720可支持根据本文中所公开的示例的在ue处的无线通信。振幅测量管理器725可被配置为或以其他方式支持用于对于ue处的多个天线振子的集合中的一个或多个天线振子，测量从接入网实体接收到的一个或多个参考信号的振幅的装置。相位测量管理器730可被配置为或以其他方式支持用于针对被应用于多个天线振子的集合的多个移相器值的集合中的一个或多个移相器值测量一个或多个参考信号的收到功率的装置。波束加权管理器735可被配置为或以其他方式支持用于将振幅加权集合和相位加权集合应用于多个天线振子的集合的装置，其中该振幅加权集合是基于所测得的振幅的并且该相位加权集合是基于所测得的收到功率的。下行链路接收管理器740可被配置为或以其他方式支持用于基于被应用于多个天线振子的集合的振幅加权集合和相位加权集合来从接入网实体接收一个或多个下行链路传输的装置。
[0113]
图8示出了根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的通信管理器820的框图800。通信管理器820可以是本文中所描述的通信管理器620、通信管理器720、或这两者的各方面的示例。通信管理器820或其各种组件可以是用于执行如本文所描述的无线通信中的信号阻挡缓解技术的各方面的装置的示例。例如，通信管理器820可以包括振幅测量管理器825、相位测量管理器830、波束加权管理器835、下行链路接收管理器840、阻挡缓解管理器845、或其任何组合。这些组件中的每一者可彼此直接或间接通信(例如，经由一条或多条总线)。
[0114]
通信管理器820可支持根据本文中所公开的示例的在ue处的无线通信。振幅测量管理器825可被配置为或以其他方式支持用于对于ue处的多个天线振子的集合中的一个或多个天线振子，测量从接入网实体接收到的一个或多个参考信号的振幅的装置。相位测量
管理器830可被配置为或以其他方式支持用于针对被应用于多个天线振子的集合的多个移相器值的集合中的一个或多个移相器值测量一个或多个参考信号的收到功率的装置。波束加权管理器835可被配置为或以其他方式支持用于将振幅加权集合和相位加权集合应用于多个天线振子的集合的装置，其中该振幅加权集合是基于所测得的振幅的并且该相位加权集合是基于所测得的收到功率的。下行链路接收管理器840可被配置为或以其他方式支持用于基于被应用于多个天线振子的集合的振幅加权集合和相位加权集合来从接入网实体接收一个或多个下行链路传输的装置。
[0115]
在一些示例中，阻挡缓解管理器845可被配置为或以其他方式支持用于基于ue处超过阈值的信号强度降低的检测来发起规程以获得振幅加权集合和相位加权集合的装置。在一些示例中，超过阈值的信号强度降低的检测是基于ue的周期性参考信号测量的，并且其中该阈值对应于指示多个天线振子的集合中的一个或多个天线振子的手阻挡的强度降低。
[0116]
在一些示例中，相位加权集合是基于由接入网实体传送的一个或多个非周期性参考信号来确定的。在一些示例中，一个或多个非周期性参考信号对由多个天线振子的集合中的一个或多个天线振子的阻挡引起的相位失真进行去随机化。
[0117]
在一些示例中，一次针对包括多个天线振子的集合的天线阵列中的一个天线振子测量一个或多个参考信号的振幅。在一些示例中，所测得的振幅和所测得的收到功率对应于一个或多个参考信号的参考信号收到功率(rsrp)。
[0118]
在一些示例中，为了支持应用振幅加权集合和相位加权集合，波束加权管理器835可被配置为或以其他方式支持用于将振幅加权和相位加权的乘积矩阵应用于每个天线的信号的装置，其中该矩阵基于所测得的振幅的总和来加权。在一些示例中，与每个天线振子相关联的振幅加权作为振幅被应用于对应相位加权，该振幅是在对应天线振子处测得的一个或多个参考信号的参考信号收到功率的平方根。在一些示例中，矩阵通过所测得的rsrp中的每一者的总和的平方根的倒数来加权，以提供单位能量波束成形。在一些示例中，多个移相器值的集合基于b比特移相器搜索和基于多个天线振子的集合中的天线振子的数目的相位因子的数目来确定。在一些示例中，相位因子的数目被设置成比天线振子的数目少一。
[0119]
图9示出了根据本公开的各方面的包括支持无线通信中的信号阻挡缓解技术的设备905的系统900的示图。设备905可以是如本文中所描述的设备605、设备705或ue 115的示例或者包括这些设备的组件。设备905可与一个或多个基站105、ue 115、或其任何组合无线地进行通信。设备905可包括用于双向语音和数据通信的组件，其包括用于传送和接收通信的组件，诸如通信管理器920、输入/输出(i/o)控制器910、收发机915、天线925、存储器930、代码935和处理器940。这些组件可处于电子通信中，或经由一条或多条总线(例如，总线945)以其他方式耦合(例如，操作地、通信地、功能地、电子地、电气地)。
[0120]
i/o控制器910可管理设备905的输入和输出信号。i/o控制器910还可管理未被集成到设备905中的外围设备。在一些情形中，i/o控制器910可表示至外部外围设备的物理连接或端口。在一些情形中，i/o控制器910可利用操作系统，诸如接或端口。在一些情形中，i/o控制器910可利用操作系统，诸如或另一已知操作系统。附加地或替换地，i/o控制器910可表示调制解调器、键盘、鼠标、触摸屏或类似设备或者与其交互。在一些情形中，i/o控制器910可被实现
为处理器(诸如，处理器940)的一部分。在一些情形中，用户可经由i/o控制器910或经由i/o控制器910所控制的硬件组件来与设备905交互。
[0121]
在一些情形中，设备905可包括单个天线925。然而，在一些其他情形中，设备905可具有不止一个天线925，这些天线可以能够并发地传送或接收多个无线传输。收发机915可经由一个或多个天线925、有线或无线链路进行双向通信，如本文中所描述的。例如，收发机915可表示无线收发机并且可与另一无线收发机进行双向通信。收发机915还可包括调制解调器，以调制分组并将经调制分组提供给一个或多个天线925以供传输、以及解调从一个或多个天线925收到的分组。收发机915、或收发机915和一个或多个天线925可以是如本文中所描述的发射机615、发射机715、接收机610、接收机710、或其任何组合或其组件的示例。
[0122]
存储器930可包括随机存取存储器(ram)和只读存储器(rom)。存储器930可存储包括指令的计算机可读、计算机可执行代码935，这些指令在由处理器940执行时使得设备905执行本文中所描述的各种功能。代码935可被存储在非瞬态计算机可读介质中，诸如系统存储器或其他类型的存储器。在一些情形中，代码935可以不由处理器940直接执行，但可使得计算机(例如，在被编译和执行时)执行本文所描述的功能。在一些情形中，存储器930可尤其包含基本i/o系统(bios)，该bios可控制基本硬件或软件操作，诸如与外围组件或设备的交互。
[0123]
处理器940可包括智能硬件设备(例如，通用处理器、dsp、cpu、微控制器、asic、fpga、可编程逻辑器件、分立的门或晶体管逻辑组件、分立的硬件组件，或其任何组合)。在一些情形中，处理器940可被配置成使用存储器控制器来操作存储器阵列。在一些其他情形中，存储器控制器可被集成到处理器940中。处理器940可被配置成执行存储在存储器(例如，存储器930)中的计算机可读指令，以使得设备905执行各种功能(例如，支持无线通信中的信号阻挡缓解技术的各功能或任务)。例如，设备905或设备905的组件可包括处理器940和被耦合至处理器940的存储器930，该处理器940和存储器930被配置成执行本文中所描述的各种功能。
[0124]
通信管理器920可支持根据本文中所公开的示例的在ue处的无线通信。例如，通信管理器920可被配置为或以其他方式支持用于对于ue处的多个天线振子的集合中的一个或多个天线振子，测量从接入网实体接收到的一个或多个参考信号的振幅的装置。通信管理器920可被配置为或以其他方式支持用于针对被应用于多个天线振子的集合的多个移相器值的集合中的一个或多个移相器值测量一个或多个参考信号的收到功率的装置。通信管理器920可被配置为或以其他方式支持用于将振幅加权集合和相位加权集合应用于多个天线振子的集合的装置，其中该振幅加权集合是基于所测得的振幅的并且该相位加权集合是基于所测得的收到功率的。通信管理器920可被配置为或以其他方式支持用于基于被应用于多个天线振子的集合的振幅加权集合和相位加权集合来从接入网实体接收一个或多个下行链路传输的装置。
[0125]
通过包括或配置根据如本文所描述的示例的通信管理器920，设备905可以支持用于基于振幅加权和相位加权进行阻挡检测和缓解的技术，其可以增强通信可靠性、提供减少的等待时间、减少的功耗、更高效的通信资源利用、或其任何组合。
[0126]
在一些示例中，通信管理器920可被配置成使用或以其他方式协同收发机915、一个或多个天线925或其任何组合来执行各种操作(例如，接收、监视、传送)。尽管通信管理器
920被解说为分开的组件，但在一些示例中，参照通信管理器920所描述的一个或多个功能可由处理器940、存储器930、代码935、或其任何组合支持或执行。例如，代码935可包括可由处理器940执行的指令，以使设备905执行如本文所描述的执行无线通信中的信号阻挡缓解技术的各个方面，或者处理器940和存储器930可以其他方式被配置成执行或支持此类操作。
[0127]
图10示出了解说根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的方法1000的流程图。方法1000的操作可由如本文中所描述的ue或其组件来实现。例如，方法1000的操作可由如参照图1至9所描述的ue 115来执行。在一些示例中，ue可执行指令集来控制ue的功能元件执行所描述的功能。附加地或替换地，该ue可使用专用硬件来执行所描述的功能的各方面。
[0128]
在1005，该方法可包括对于ue处的多个天线振子的集合中的一个或多个天线振子，测量从接入网实体接收到的一个或多个参考信号的振幅。1005的操作可根据本文中所公开的示例来执行。在一些示例中，1005的操作的各方面可以由如参照图8所描述的振幅测量管理器825来执行。
[0129]
在1010，该方法可包括针对被应用于多个天线振子的集合的多个移相器值的集合中的一个或多个移相器值测量一个或多个参考信号的收到功率。1010的操作可根据本文中所公开的示例来执行。在一些示例中，1010的操作的各方面可由如参照图8所描述的相位测量管理器830来执行。在一些情形中，所测得的振幅和所测得的收到功率对应于一个或多个参考信号的rsrp。在一些情形中，多个移相器值的集合基于b比特移相器搜索和基于多个天线振子的集合中的天线振子的数目的相位因子的数目来确定。在一些情形中，相位因子的数目被设置成比天线振子的数目少一。
[0130]
在1015，该方法可包括将振幅加权集合和相位加权集合应用于多个天线振子的集合，其中该振幅加权集合是基于所测得的振幅的并且该相位加权集合是基于所测得的收到功率的。1015的操作可根据本文中所公开的示例来执行。在一些示例中，1015的操作的各方面可以由如参照图8所描述的波束加权管理器835来执行。在一些情形中，相位加权集合是基于由接入网实体传送的一个或多个非周期性参考信号来确定的。在一些情形中，测量基于一个或多个非周期性参考信号来进行，其中该一个或多个非周期性参考信号对由多个天线振子的集合中的一个或多个天线振子的阻挡引起的相位失真进行去随机化。在一些情形中，一次针对包括多个天线振子的集合的天线阵列中的一个天线振子测量一个或多个参考信号的振幅。
[0131]
在1020，该方法可包括基于被应用于多个天线振子的集合的振幅加权集合和相位加权集合来从接入网实体接收一个或多个下行链路传输。1020的操作可根据本文中所公开的示例来执行。在一些示例中，1020的操作的各方面可由如参照图8所描述的下行链路接收管理器840来执行。
[0132]
图11示出了解说根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的方法1100的流程图。方法1100的操作可由如本文中所描述的ue或其组件来实现。例如，方法1100的操作可由如参照图1至9所描述的ue 115来执行。在一些示例中，ue可执行指令集来控制ue的功能元件执行所描述的功能。附加地或替换地，该ue可使用专用硬件来执行所描述的功能的各方面。
[0133]
在1105，该方法可包括基于ue处超过阈值的信号强度降低的检测来发起规程以获得振幅加权集合和相位加权集合。1105的操作可根据本文中所公开的示例来执行。在一些示例中，1105的操作的各方面可由如参照图8所描述的阻挡缓解管理器845来执行。在一些情形中，超过阈值的信号强度降低的检测是基于ue的周期性参考信号测量的，并且其中该阈值对应于指示多个天线振子的集合中的一个或多个天线振子的手阻挡的强度降低。
[0134]
在1110，该方法可包括对于ue处的多个天线振子的集合中的一个或多个天线振子，测量从接入网实体接收到的一个或多个参考信号的振幅。1110的操作可根据本文中所公开的示例来执行。在一些示例中，1110的操作的各方面可以由如参照图8所描述的振幅测量管理器825来执行。
[0135]
在1115，该方法可包括针对被应用于多个天线振子的集合的多个移相器值的集合中的一个或多个移相器值测量一个或多个参考信号的收到功率。1115的操作可根据本文中所公开的示例来执行。在一些示例中，1115的操作的各方面可由如参照图8所描述的相位测量管理器830来执行。
[0136]
在1120，该方法可包括将振幅加权集合和相位加权集合应用于多个天线振子的集合，其中该振幅加权集合是基于所测得的振幅的并且该相位加权集合是基于所测得的收到功率的。1120的操作可根据本文中所公开的示例来执行。在一些示例中，1120的操作的各方面可以由如参照图8所描述的波束加权管理器835来执行。
[0137]
在1125，该方法可包括基于被应用于多个天线振子的集合的振幅加权集合和相位加权集合来从接入网实体接收一个或多个下行链路传输。1125的操作可根据本文中所公开的示例来执行。在一些示例中，1125的操作的各方面可由如参照图8所描述的下行链路接收管理器840来执行。
[0138]
图12示出了解说根据本公开的各方面的支持无线通信中的信号阻挡缓解技术的方法1200的流程图。方法1200的操作可由如本文中所描述的ue或其组件来实现。例如，方法1200的操作可由如参照图1至9所描述的ue 115来执行。在一些示例中，ue可执行指令集来控制ue的功能元件执行所描述的功能。附加地或替换地，该ue可使用专用硬件来执行所描述的功能的各方面。
[0139]
在1205，该方法可包括对于ue处的多个天线振子的集合中的一个或多个天线振子，测量从接入网实体接收到的一个或多个参考信号的振幅。1205的操作可根据本文中所公开的示例来执行。在一些示例中，1205的操作的各方面可以由如参照图8所描述的振幅测量管理器825来执行。
[0140]
在1210，该方法可包括针对被应用于多个天线振子的集合的多个移相器值的集合中的一个或多个移相器值测量一个或多个参考信号的收到功率。1210的操作可根据本文中所公开的示例来执行。在一些示例中，1210的操作的各方面可由如参照图8所描述的相位测量管理器830来执行。
[0141]
在1215，该方法可包括基于所测得的振幅和所测得的收到功率来确定多个天线振子的集合的振幅加权集合和相位加权集合。1215的操作可根据本文中所公开的示例来执行。在一些示例中，1215的操作的各方面可以由如参照图8所描述的波束加权管理器835来执行。
[0142]
在1220，该方法可包括将振幅加权和相位加权的乘积矩阵应用于每个天线的信
号，其中该矩阵基于所测得的振幅的总和来加权。1220的操作可根据本文中所公开的示例来执行。在一些示例中，1220的操作的各方面可以由如参照图8所描述的波束加权管理器835来执行。在一些情形中，与每个天线振子相关联的振幅加权作为振幅被应用于对应相位加权，该振幅是在对应天线振子处测得的一个或多个参考信号的参考信号收到功率的平方根。在一些情形中，矩阵通过所测得的rsrp中的每一者的总和的平方根的倒数来加权，以提供单位能量波束成形。
[0143]
在1225，该方法可包括基于被应用于多个天线振子的集合的振幅加权集合和相位加权集合来从接入网实体接收一个或多个下行链路传输。1225的操作可根据本文中所公开的示例来执行。在一些示例中，1225的操作的各方面可由如参照图8所描述的下行链路接收管理器840来执行。
[0144]
以下提供了本公开的各方面的概览：
[0145]
方面1：一种用于在ue处进行无线通信的方法，包括：对于该ue处的多个天线振子中的一个或多个天线振子，测量从接入网实体接收到的一个或多个参考信号的振幅；针对被应用于该多个天线振子的多个移相器值中的一个或多个移相器值测量一个或多个参考信号的收到功率；将振幅加权集合和相位加权集合应用于该多个天线振子，其中该振幅加权集合是至少部分地基于所测得的振幅的并且该相位加权集合是至少部分地基于所测得的收到功率的；以及至少部分地基于被应用于该多个天线振子的该振幅加权集合和该相位加权集合来从该接入网实体接收一个或多个下行链路传输。
[0146]
方面2：如方面1的方法，进一步包括：至少部分地基于该ue处超过阈值的信号强度降低的检测来发起规程以获得该振幅加权集合和该相位加权集合。
[0147]
方面3：如方面2的方法，其中超过该阈值的该信号强度降低的该检测是至少部分地基于该ue的周期性参考信号测量的，并且其中该阈值对应于指示该多个天线振子中的一个或多个天线振子的手阻挡的强度降低。
[0148]
方面4：如方面1至3中任一项的方法，其中该相位加权集合是至少部分地基于由该接入网实体传送的一个或多个非周期性参考信号来确定的。
[0149]
方面5：如方面4的方法，其中该一个或多个非周期性参考信号对由该多个天线振子中的一个或多个天线振子的阻挡引起的相位失真进行去随机化。
[0150]
方面6：如方面1至5中任一项的方法，其中一次针对包括该多个天线振子的天线阵列中的一个天线振子测量一个或多个参考信号的振幅。
[0151]
方面7：如方面1至6中任一项的方法，其中所测得的振幅和所测得的收到功率对应于该一个或多个参考信号的参考信号收到功率(rsrp)。
[0152]
方面8：如方面1至7中任一项的方法，其中应用该振幅加权集合和该相位加权集合包括：将振幅加权和相位加权的乘积矩阵应用于每个天线的信号，其中该矩阵至少部分地基于所测得的振幅的总和来加权。
[0153]
方面9：如方面8的方法，其中与每个天线振子相关联的该振幅加权作为振幅被应用于对应相位加权，该振幅是在对应天线振子处测得的该一个或多个参考信号的参考信号收到功率的平方根。
[0154]
方面10：如方面9的方法，其中该矩阵通过所测得的rsrp中的每一者的总和的平方根的倒数来加权，以提供单位能量波束成形。
[0155]
方面11：如方面1至10中任一项的方法，其中该多个移相器值是至少部分地基于b比特移相器搜索和至少部分地基于该多个天线振子中的天线振子的数目的相位因子的数目来确定的。
[0156]
方面12：如方面11的方法，其中该相位因子的数目被设置成比该天线振子的数目少一。
[0157]
方面13：一种用于在ue处进行无线通信的装置，包括：处理器；与该处理器耦合的存储器；以及存储在该存储器中的指令，这些指令能由该处理器执行以使该装置执行如方面1至12中的任一者的方法。
[0158]
方面14：一种用于在ue处进行无线通信的设备，包括用于执行如方面1至12中任一项的方法的至少一个装置。
[0159]
方面15：一种存储用于在ue处进行无线通信的代码的非瞬态计算机可读介质，该代码包括可由处理器执行以执行如方面1至12中任一项的方法的指令。
[0160]
应注意，本文中所描述的方法描述了可能的实现，并且各操作和步骤可被重新安排或以其他方式被修改且其他实现也是可能的。此外，来自两种或更多种方法的各方面可被组合。
[0161]
尽管lte、lte-a、lte-a pro或nr系统的各方面可被描述以用于示例目的，并且在大部分描述中可使用lte、lte-a、lte-a pro或nr术语，但本文中所描述的技术也可应用于lte、lte-a、lte-a pro或nr网络之外的网络。例如，所描述的技术可应用于各种其他无线通信系统，诸如超移动宽带(umb)、电气和电子工程师协会(ieee)802.11(wi-fi)、ieee 802.16(wimax)、ieee 802.20、flash-ofdm以及本文中未明确提及的其他系统和无线电技术。
[0162]
本文中所描述的信息和信号可使用各种各样的不同技艺和技术中的任一种来表示。例如，贯穿本描述始终可能被述及的数据、指令、命令、信息、信号、比特、码元、以及码片可由电压、电流、电磁波、磁场或磁粒子、光场或光粒子、或其任何组合来表示。
[0163]
结合本文中的公开所描述的各种解说性框和组件可以用设计成执行本文中描述的功能的通用处理器、dsp、asic、cpu、fpga或其他可编程逻辑器件、分立的门或晶体管逻辑、分立的硬件组件、或其任何组合来实现或执行。通用处理器可以是微处理器，但在替换方案中，处理器可以是任何处理器、控制器、微控制器、或状态机。处理器还可被实现为计算设备的组合(例如，dsp与微处理器的组合、多个微处理器、与dsp核心协同的一个或多个微处理器，或者任何其他此类配置)。
[0164]
本文中所描述的功能可在硬件、由处理器执行的软件、固件、或其任何组合中实现。如果在由处理器执行的软件中实现，则各功能可以作为一条或多条指令或代码存储在计算机可读介质上或藉其进行传送。其他示例和实现落在本公开及所附权利要求的范围内。例如，由于软件的本质，本文所描述的功能可使用由处理器执行的软件、硬件、固件、硬连线或其任何组合来实现。实现功能的特征也可物理地位于各种位置，包括被分布以使得功能的各部分在不同的物理位置处实现。
[0165]
计算机可读介质包括非瞬态计算机存储介质和通信介质两者，其包括促成计算机程序从一地向另一地转移的任何介质。非瞬态存储介质可以是能被通用或专用计算机访问的任何可用介质。作为示例而非限定，非瞬态计算机可读介质可包括ram、rom、电可擦除可
编程rom(eeprom)、闪存、压缩盘(cd)rom或其他光盘存储、磁盘存储或其他磁存储设备、或可被用来携带或存储指令或数据结构形式的期望程序代码手段且可被通用或专用计算机、或者通用或专用处理器访问的任何其他非瞬态介质。同样，任何连接也被正当地称为计算机可读介质。例如，如果软件是使用同轴电缆、光纤电缆、双绞线、数字订户线(dsl)、或诸如红外、无线电、以及微波等无线技术从web站点、服务器或其他远程源传送而来的，则该同轴电缆、光纤电缆、双绞线、dsl、或诸如红外、无线电以及微波等无线技术就被包括在计算机可读介质的定义里。如本文中所使用的盘(disk)和碟(disc)包括cd、激光碟、光碟、数字通用碟(dvd)、软盘和蓝光碟，其中盘常常磁性地再现数据而碟用激光来光学地再现数据。以上介质的组合也被包括在计算机可读介质的范围内。
[0166]
如本文(包括权利要求中)所使用的，在项目列举(例如，以附有诸如“中的至少一个”或“中的一个或多个”之类的措辞的项目列举)中使用的“或”指示包含性列举，以使得例如a、b或c中的至少一个的列举意指a或b或c或ab或ac或bc或abc(即，a和b和c)。同样，如本文所使用的，短语“基于”不应被解读为引述封闭条件集。例如，被描述为“基于条件a”的示例步骤可基于条件a和条件b两者而不脱离本公开的范围。换言之，如本文所使用的，短语“基于”应当以与短语“至少部分地基于”相同的方式来解读。
[0167]
术语“确定”或“判定”涵盖各种各样的动作，并且因此，“确定”可包括演算、计算、处理、推导、调研、查找(诸如经由在表、数据库或其他数据结构中查找)、查明、和类似动作。另外，“确定”可包括接收(诸如接收信息)、访问(诸如访问存储器中的数据)、和类似动作。另外，“确定”可包括解析、选择、选取、建立、和其他此类类似动作。
[0168]
在附图中，类似组件或特征可具有相同的附图标记。此外，相同类型的各个组件可通过在附图标记后跟随短划线以及在类似组件之间进行区分的第二标记来加以区分。如果在说明书中仅使用第一附图标记，则该描述可应用于具有相同的第一附图标记的类似组件中的任何一个组件而不论第二附图标记、或其他后续附图标记如何。
[0169]
本文中结合附图阐述的说明描述了示例配置而并非代表可被实现或者落在权利要求的范围内的所有示例。本文中所使用的术语“示例”意指“用作示例、实例或解说”，而并不意指“优于”或“胜过其他示例”。本详细描述包括具体细节以提供对所描述的技术的理解。然而，可在没有这些具体细节的情况下实践这些技术。在一些实例中，已知的结构和设备以框图形式示出以避免模糊所描述的示例的概念。
[0170]
提供本文中的描述是为了使得本领域普通技术人员能够制作或使用本公开。对本公开的各种修改对于本领域普通技术人员将是显而易见的，并且本文中所定义的普适原理可被应用于其他变形而不会脱离本公开的范围。由此，本公开并非被限定于本文中所描述的示例和设计，而是应被授予与本文所公开的原理和新颖特征相一致的最广范围。
