1.本实用新型涉及清洁车技术领域，特别是一种清洁车。


背景技术：

2.清洁车是指用于清洁卫生的多功能清洁手推车或用于搬运物料的手推车统称为清洁车，广泛应用于宾馆、商场、商业楼、房地产、酒店、医院、学校、办公室、图书馆、展览中心、俱乐部、会所等公共场所的清洁作业和物料的搬运。
3.如公开号为cn112656306a的一种用于建筑室内地面清理用手推式清洁车。通过驱动机构能够驱动清扫机构进行工作，通过清扫机构能够将室内地面上的杂质扫入废料盒机构内，通过废料盒机构能够对杂质进行收集，从而达到了能够自动将建筑室内地面的杂质清理干净、能够提高清理效率、能够省时省力的效果。
4.上述清洁车还存在以下不足：在进行路面的清洁作业时，为了使清洁效果更佳，需要将旋转刷头与路面紧密接触，这样才能对路面的清洁效果更好，但是旋转刷头与地面接出后，或存在一定的摩擦力，在推动车体时更加费力，尤其是在道路不平的路面上更甚，因此需要一种清洁车来解决上述问题。


技术实现要素：

5.本实用新型的目的旨在至少解决所述技术缺陷之一。
6.为此，本实用新型的一个目的在于提出一种清洁车，以解决背景技术中所提到的问题，克服现有技术中存在的不足。
7.为了实现上述目的，本实用新型一方面的实施例提供一种清洁车，包括万向轮，所述万向轮的一侧固定连接有清洁车架，所述清洁车架的一侧固定连接有废料收集箱，所述清洁车架的一侧设置有清理构架，所述清理构架包括支撑架，所述支撑架的一侧固定连接有气缸，所述气缸的一侧固定连接有升降架，所述升降架的侧面固定连接有滑托，所述升降架的顶面固定连接有电机，所述电机的输出端固定连接有第一转动轴，所述第一转动轴的一侧固定连接有旋转刷头，所述第一转动轴的一侧设置有皮带，所述皮带的一侧设置有第二转动轴。
8.由上述任一方案优选的是，所述支撑架的一侧固定连接有控制器，所述控制器与气缸电性连接，所述气缸的数量为两个，两个所述气缸对称分布在支撑架的一侧。所述支撑架的一侧开设有滑槽，所述滑槽的数量为两个，两个所述滑槽对称分布在支撑架的一侧，所述滑槽的形状与大小和滑托的形状与大小相适配。所述万向轮的数量为若干个，若干个所述万向轮均匀分为两组，两组所述万向轮对称分布在清洁车架的一侧，采用上述技术方案可以达到的技术效果是：当需要进行道路的清洁作业时，首先需要通过控制器开启气缸，使其带动升降架向上运动，进而可以带动旋转刷头向上运动，直至其运动到合适的位置后即可，随后推动清洁车架使其在万向轮的滚动下运动到工作位置，随后再次通过气缸带动旋转刷头向下运动，使其与路面接触，可以在清洁车架运动时将旋转刷头收起，不会因其与路
面摩擦而导致推动清洁车体费力，可以使其运动的更加便捷。
9.由上述任一方案优选的是，所述控制器与电机电性连接，所述电机的轴心与第一转动轴的轴心相重合。所述升降架的一侧开设有转动孔，所述转动孔的数量为两个，两个所述转动孔对称分布在升降架的一侧，所述第一转动轴与第二转动轴的直径大小均与转动孔的直径大小相等。所述废料收集箱的一侧开设有废料吸入槽口，所述废料吸入槽口的数量为若干个，若干个所述废料吸入槽口线性阵列在废料收集箱的一侧，采用上述技术方案可以达到的技术效果是：当旋转刷头与底面接触之后，通过控制器开启电机使其通过第一转动轴、皮带和第二转动轴带动旋转刷头进行转动，可以对路面进行清理，随后通过废料收集箱内置的吸尘泵和废料吸入槽口将清理的灰尘吸入，可以完成清洁作业。
10.与现有技术相比，本实用新型所具有的优点和有益效果为：
11.通过万向轮、清洁车架、废料收集箱、清理构架和控制器之间的配合设置，当需要进行道路的清洁作业时，首先需要通过控制器开启气缸，使其带动升降架向上运动，进而可以带动旋转刷头向上运动，直至其运动到合适的位置后即可，随后推动清洁车架使其在万向轮的滚动下运动到工作位置，随后再次通过气缸带动旋转刷头向下运动，使其与路面接触，可以在清洁车架运动时将旋转刷头收起，不会因其与路面摩擦而导致推动清洁车体费力，可以使其运动的更加便捷。
附图说明

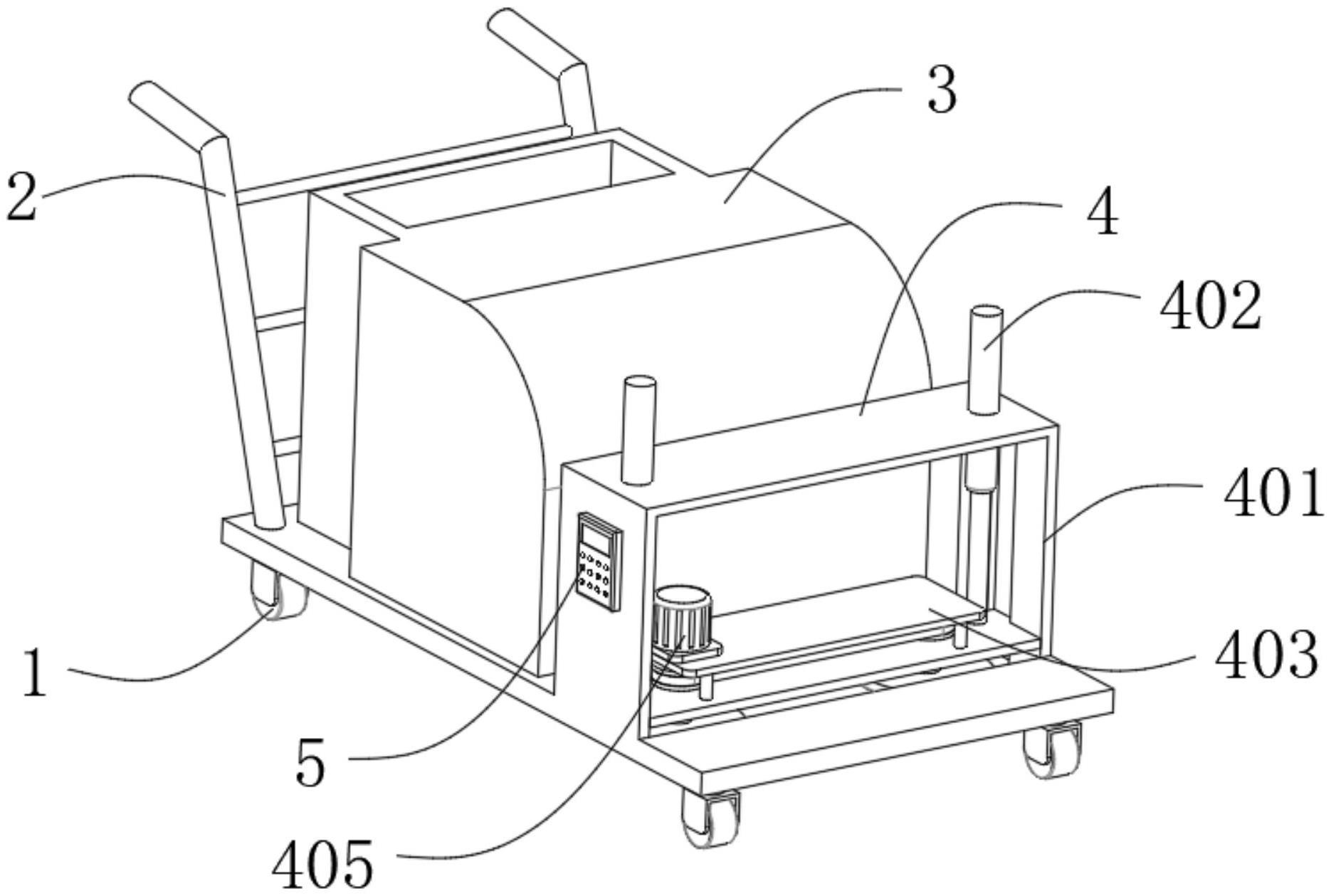

12.图1为本实用新型装配体的第一视角结构示意图；
13.图2为本实用新型装配体的第二视角结构示意图；
14.图3为本实用新型清洁车架的结构示意图；
15.图4为本实用新型清理构架的结构示意图；
16.图5为本实用新型升降架的结构示意图。
17.图中：1-万向轮，2-清洁车架，3-废料收集箱，4-清理构架，401-支撑架，402-气缸，403-升降架，404-滑托，405-电机，406-第一转动轴，407-旋转刷头，408-皮带，409-第二转动轴，5-控制器，6-滑槽，7-转动孔，8-废料吸入槽口。
具体实施方式
18.下面结合附图对本实用新型做进一步的描述，但本实用新型的保护范围不局限于以下。
19.如图1至图5所示，一种清洁车，它包括万向轮1，万向轮1的一侧固定连接有清洁车架2，清洁车架2的一侧固定连接有废料收集箱3，清洁车架2的一侧设置有清理构架4，清理构架4包括支撑架401，支撑架401的一侧固定连接有气缸402，气缸402的一侧固定连接有升降架403，升降架403的侧面固定连接有滑托404，升降架403的顶面固定连接有电机405，电机405的输出端固定连接有第一转动轴406，第一转动轴406的一侧固定连接有旋转刷头407，第一转动轴406的一侧设置有皮带408，皮带408的一侧设置有第二转动轴409。
20.作为本实用新型的一种可选技术方案，支撑架401的一侧固定连接有控制器5，控制器5与气缸402电性连接，气缸402的数量为两个，两个气缸402对称分布在支撑架401的一侧。支撑架401的一侧开设有滑槽6，滑槽6的数量为两个，两个滑槽6对称分布在支撑架401
的一侧，滑槽6的形状与大小和滑托404的形状与大小相适配。万向轮1的数量为若干个，若干个万向轮1均匀分为两组，两组万向轮1对称分布在清洁车架2的一侧，当需要进行道路的清洁作业时，首先需要通过控制器5开启气缸402，使其带动升降架403向上运动，进而可以带动旋转刷头407向上运动，直至其运动到合适的位置后即可，随后推动清洁车架2使其在万向轮1的滚动下运动到工作位置，随后再次通过气缸402带动旋转刷头407向下运动，使其与路面接触，可以在清洁车架2运动时将旋转刷头407收起。
21.作为本实用新型的一种可选技术方案，控制器5与电机405电性连接，电机405的轴心与第一转动轴406的轴心相重合。升降架403的一侧开设有转动孔7，转动孔7的数量为两个，两个转动孔7对称分布在升降架403的一侧，第一转动轴406与第二转动轴409的直径大小均与转动孔7的直径大小相等。废料收集箱3的一侧开设有废料吸入槽口8，废料吸入槽口8的数量为若干个，若干个废料吸入槽口8线性阵列在废料收集箱3的一侧，当旋转刷头407与底面接触之后，通过控制器5开启电机405使其通过第一转动轴406、皮带408和第二转动轴409带动旋转刷头407进行转动，可以对路面进行清理，随后通过废料收集箱3内置的吸尘泵和废料吸入槽口8将清理的灰尘吸入。
22.一种清洁车，工作原理如下：
23.1)：当需要进行道路的清洁作业时，首先需要通过控制器5开启气缸402，使其带动升降架403向上运动，进而可以带动旋转刷头407向上运动，直至其运动到合适的位置后即可，随后推动清洁车架2使其在万向轮1的滚动下运动到工作位置，随后再次通过气缸402带动旋转刷头407向下运动，使其与路面接触，可以在清洁车架2运动时将旋转刷头407收起。
24.2)：当旋转刷头407与底面接触之后，通过控制器5开启电机405使其通过第一转动轴406、皮带408和第二转动轴409带动旋转刷头407进行转动，可以对路面进行清理，随后通过废料收集箱3内置的吸尘泵和废料吸入槽口8将清理的灰尘吸入。
25.综上，该清洁车，通过万向轮1、清洁车架2、废料收集箱3、清理构架4和控制器5之间的配合设置，当需要进行道路的清洁作业时，首先需要通过控制器5开启气缸402，使其带动升降架403向上运动，进而可以带动旋转刷头407向上运动，直至其运动到合适的位置后即可，随后推动清洁车架2使其在万向轮1的滚动下运动到工作位置，随后再次通过气缸402带动旋转刷头407向下运动，使其与路面接触，可以在清洁车架2运动时将旋转刷头407收起，不会因其与路面摩擦而导致推动清洁车体2费力，可以使其运动的更加便捷。
26.在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
27.本领域技术人员不难理解，本实用新型包括上述说明书的实用新型内容和具体实施方式部分以及附图所示出的各部分的任意组合，限于篇幅并为使说明书简明而没有将这些组合构成的各方案一一描述。凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
28.尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在不脱离本实用新型
的原理和宗旨的情况下在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。本实用新型的范围由所附权利要求及其等同限定。
