1.本实用新型涉及铝合金门窗技术领域，涉及一种防盗型铝合金门窗结构。


背景技术：

2.铝合金门窗，是指采用铝合金挤压型材为框、梃、扇料制作的门窗称为铝合金门窗，简称铝门窗，铝合金门窗包括以铝合金做受力杆件基材的和木材、塑料复合的门窗，门窗在使用时，一般需要设置防盗结构。
3.经检索中国专利号cn218581518u公开了一种具有防盗功能的铝合金门窗，包括铝合金框架、滑轨、门窗构件、门窗锁、滑动式锁扣、红外线感应器、控制器、提示灯、滑动槽、滑动构件、防盗网罩和自动防盗装置，所述滑轨设于铝合金框架上，所述门窗构件滑动设于滑轨上，所述门窗锁设于门窗构件上，所述滑动式锁扣滑动设于门窗锁上，所述红外线感应器设于门窗锁上。本实用新型属于铝合金门窗技术领域，具体是一种具有防盗功能的铝合金门窗，有效地解决了目前市场上铝合金门窗结构较为简单，容易因为忘记上锁导致防盗系数低，缺少提示和人性化防护的功能的问题，实现了方便进行是否上锁的提示，增强安全意识，并在无上锁情况下提供额外防护，降低财产安全损失发生概率。
4.然而在实施相关技术中发现上述一种具有防盗功能的铝合金门窗存在以下问题：上述方案解决了目前市场上铝合金门窗结构较为简单，容易因为忘记上锁导致防盗系数低，缺少提示和人性化防护的功能的问题，但是在实际使用时，窗户作为重要的逃生途径，当发生火灾时往往伴随着电力故障，在使用窗户紧急逃生时，采用电机驱动，容易受限，安全性较低。


技术实现要素：

5.本实用新型提出一种防盗型铝合金门窗结构，解决了相关技术中的在实际使用时，窗户作为重要的逃生途径，当发生火灾时往往伴随着电力故障，在使用窗户紧急逃生时，采用电机驱动，容易受限，安全性较低的问题。
6.本实用新型的技术方案如下：一种防盗型铝合金门窗结构，包括窗架，所述窗架内壁的上下两侧均开设有连接槽，所述窗架的内部设置有防盗窗；
7.所述防盗窗的一侧开设有两个空腔，两个所述空腔的内部设置有连接组件；
8.所述防盗窗的另一侧连接有两个卡块，所述窗架的前侧开设有两个卡槽，两个所述卡块的顶部开设有插孔，所述窗架的一侧开设有两个安装腔，两个所述安装腔的内部均设置有卡接机构。
9.优选的，所述连接组件包括滑动连接在所述防盗窗顶部的连接杆、固定连接在所述空腔内底壁的复位弹簧、开设在所述空腔内壁两侧的滑槽、固定安装在所述连接杆两侧的滑块、开设在所述防盗窗前侧的条形口、固定连接在所述连接杆前侧的拉杆。
10.优选的，所述连接杆的一端延伸至所述空腔的内部，所述滑块与所述滑槽之间滑动连接，所述拉杆与所述条形口之间滑动连接。
11.优选的，所述连接杆与所述连接槽之间相匹配，两个所述连接槽之间为对称设置。
12.优选的，所述卡接机构包括固定安装在所述安装腔内壁的支撑块、转动连接在所述支撑块内壁的螺纹杆、螺纹连接在所述螺纹杆外侧壁的螺纹套筒、固定连接在所述螺纹套筒一侧的限位块、开设在所述安装腔内侧壁的限位槽。
13.优选的，所述卡接机构还包括固定安装在所述螺纹杆一端的锥齿轮一、转动连接在所述安装腔后侧的驱动杆、固定连接在所述驱动杆外侧壁的锥齿轮二、固定连接在所述驱动杆前端的旋钮。
14.优选的，所述螺纹套筒的一端贯穿所述卡槽，所述限位块与所述限位槽之间滑动连接，所述锥齿轮一与所述锥齿轮二之间啮合连接，所述驱动杆的前端贯穿所述安装腔。
15.优选的，两个所述卡块与两个所述卡槽之间相卡接，所述螺纹套筒与所述插孔之间相插接。
16.本实用新型的工作原理及有益效果为：
17.本实用新型中通过转动防盗窗使两个卡块与两个卡槽连接，再转动旋钮带动驱动杆转动，使得锥齿轮二转动，在与之啮合连接的锥齿轮一的转动下，使螺纹杆转动驱动螺纹套筒移动，当螺纹套筒插入到插孔内，此时防盗窗关闭，当需要打开时，反转旋钮即可，操作方便，不涉及电器操控，当发生火灾等情况时，能够快速打开。
附图说明
18.下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

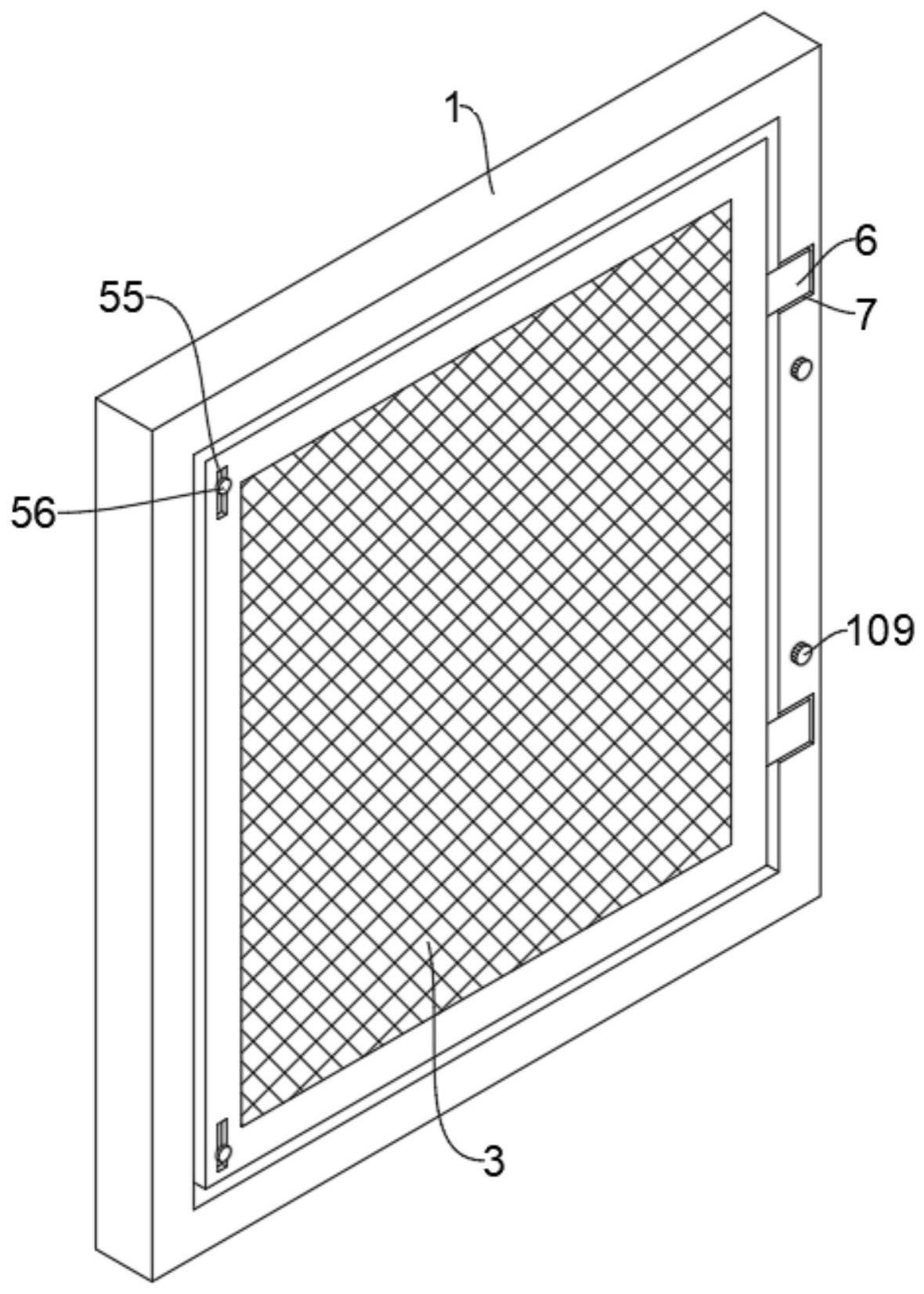

19.图1为本实用新型的立体结构示意图；
20.图2为本实用新型的正视剖面结构示意图；
21.图3为本实用新型的图2中a处放大结构示意图；
22.图4为本实用新型的图2中b处放大结构示意图；
23.图中：1、窗架；2、连接槽；3、防盗窗；4、空腔；5、连接组件；51、连接杆；52、复位弹簧；53、滑槽；54、滑块；55、条形口；56、拉杆；6、卡块；7、卡槽；8、插孔；9、安装腔；10、卡接机构；101、支撑块；102、螺纹杆；103、螺纹套筒；104、限位块；105、限位槽；106、锥齿轮一；107、驱动杆；108、锥齿轮二；109、旋钮。
具体实施方式
24.下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都涉及本实用新型保护的范围。
25.请参阅图1－图4，本实用新型提供以下技术方案，一种防盗型铝合金门窗结构：包括窗架1，窗架1内壁的上下两侧均开设有连接槽2，窗架1的内部设置有防盗窗3；
26.防盗窗3的一侧开设有两个空腔4，两个空腔4的内部设置有连接组件5；
27.防盗窗3的另一侧连接有两个卡块6，窗架1的前侧开设有两个卡槽7，两个卡块6的顶部开设有插孔8，窗架1的一侧开设有两个安装腔9，两个安装腔9的内部均设置有卡接机构10。
28.在使用时，拉动拉杆56，使连接杆51回收到空腔4内，再然后把防盗窗3放置在窗架1内相应位置，松开拉杆56，在复位弹簧52的反作用力下，使连接杆51与连接槽2相连接，用于对防盗窗3进行安装，然后转动防盗窗3，使两个卡块6与两个卡槽7连接，转动旋钮109，旋钮109转动带动驱动杆107转动，使得锥齿轮二108转动带动与之啮合连接的锥齿轮一106转动，从而使螺纹杆102转动，驱动螺纹套筒103移动，当螺纹套筒103插入到插孔8内，此时对防盗窗3进行限位，当需要打开防盗窗3时，反转旋钮109即可。
29.具体的，连接组件5包括滑动连接在防盗窗3顶部的连接杆51、固定连接在空腔4内底壁的复位弹簧52、开设在空腔4内壁两侧的滑槽53、固定安装在连接杆51两侧的滑块54、开设在防盗窗3前侧的条形口55、固定连接在连接杆51前侧的拉杆56，连接杆51的一端延伸至空腔4的内部，滑块54与滑槽53之间滑动连接，拉杆56与条形口55之间滑动连接。
30.连接组件5通过拉动拉杆56，使连接杆51回收到空腔4内，把防盗窗3放置在窗架1内相应位置，松开拉杆56，连接杆51在复位弹簧52的反作用力下回弹，从而与连接槽2相连接，实现对防盗窗3与窗架1之间的连接。
31.具体的，连接杆51与连接槽2之间相匹配，两个连接槽2之间为对称设置。
32.具体的，卡接机构10包括固定安装在安装腔9内壁的支撑块101、转动连接在支撑块101内壁的螺纹杆102、螺纹连接在螺纹杆102外侧壁的螺纹套筒103、固定连接在螺纹套筒103一侧的限位块104、开设在安装腔9内侧壁的限位槽105，卡接机构10还包括固定安装在螺纹杆102一端的锥齿轮一106、转动连接在安装腔9后侧的驱动杆107、固定连接在驱动杆107外侧壁的锥齿轮二108、固定连接在驱动杆107前端的旋钮109，螺纹套筒103的一端贯穿卡槽7，限位块104与限位槽105之间滑动连接，锥齿轮一106与锥齿轮二108之间啮合连接，驱动杆107的前端贯穿安装腔9。
33.卡接机构10通过旋钮109转动带动驱动杆107转动，使得锥齿轮二108转动，在与之啮合连接的锥齿轮一106的转动下，使螺纹杆102转动，驱动螺纹套筒103移动，当螺纹套筒103插入到插孔8内，对防盗窗3进行限位。
34.具体的，两个卡块6与两个卡槽7之间相卡接，螺纹套筒103与插孔8之间相插接。
35.通过螺纹套筒103与插孔8之间的插接实现对防盗窗3的限位与开启。
36.以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
