1.本实用新型涉及木柜技术领域，具体为一种防变形木柜结构。


背景技术：

2.木柜是一种长方形家具或办公用品，形体较高大，可存放物品，也可用于收藏衣物、文件、书籍等用,形状一般为方形或长方形，但是现有的木柜在使用时依旧存在着一定的缺陷。
3.现有技术中木柜存在的缺陷是：
4.目前，专利文件cn217447045u公开了一种环保防变形木柜，具体涉及木柜技术领域，木柜在使用过程中很容易发生变形的现象，导致边角不齐，无法正常使用，影响美观和使用，木柜内部空间不可调，适用性不佳，包括木柜本体，所述木柜本体内表面固定设有第一置物板，所述木柜本体内部固定设有防变形组件，所述木柜本体的内表面滑动设有调节组件，本实用新型可通过扣住第一矩形槽向上移动固定杆，使固定杆的端部从方形槽内脱离，通过加强筋放置在方形槽内，可将加强筋向方形槽内部推动，使固定孔的位置与固定杆相对齐，松开圆形块通过弹簧使固定杆的端部插设在固定孔内，将加强筋固定在方形槽内部，通过第一螺杆配合挡板可挡住方形槽，防止其影响美观。
5.上述文件中的防变形木柜在使用时，虽通过扣住第一矩形槽向上移动固定杆，使固定杆的端部从方形槽内脱离，通过加强筋放置在方形槽内，可将加强筋向方形槽内部推动，使固定孔的位置与固定杆相对齐，松开圆形块通过弹簧使固定杆的端部插设在固定孔内，将加强筋固定在方形槽内部，防止木柜变形，但是在使用时防变形木柜的抗冲击效率较差，在防变形木柜受到外界的冲击时依旧会导致防变形木柜发生形变，从而导致防变形木柜不能够正常的使用。


技术实现要素：

6.本实用新型的目的在于提供一种防变形木柜结构，以解决上述背景技术中提出的问题。
7.为实现上述目的，本实用新型提供如下技术方案，一种防变形木柜结构，包括木柜，所述木柜的内侧设置有安装槽，所述安装槽的内侧滑动连接有角板，所述角板的两端均固定连接有增强钢板，所述木柜的内侧壁固定连接有支撑架，所述支撑架的顶端与底端均固定连接有第一支撑板，所述支撑架顶端的第一支撑板与木柜的内顶壁固定连接，所述支撑架底端的第一支撑板与木柜的内底壁固定连接。
8.优选的，所述增强钢板的外壁开设有减重槽，所述木柜的外壁转动连接有开合门。
9.优选的，所述木柜的内侧壁固定连接有限位导轨，所述限位导轨的内侧滑动连接有第二支撑板。
10.优选的，所述木柜的底部固定连接有通风箱，所述通风箱的底部固定连接有万向轮。
11.优选的，所述通风箱的内侧壁固定连接有第一风扇，所述通风箱的内壁固定连接有第二风扇，且第二风扇与第一风扇的吹风方向相反。
12.优选的，所述通风箱的内顶壁固定连接有加热管，且加热管位于第二风扇的上方，所述通风箱的顶壁固定连接有湿度传感器，且湿度传感器的检测端位于木柜的内部，所述通风箱的内侧壁固定连接有控制器。
13.与现有技术相比，本实用新型的有益效果如下：
14.1、本实用新型通过角板与增强钢板可增加木柜整体的结构强度，通过支撑架与第一支撑板可对木柜的内部进行支撑，从而进一步保证木柜整体的结构强度，使得在防变形木柜受到外界的冲击时，可避免木柜的内部空间发生形变，从而保证防变形木柜能够正常的使用。
15.2、本实用新型通过第一风扇可将木柜内部的空气排出，通过第二风扇可向木柜的内部吹气，从而保证木柜内部空气的流通，避免木柜内部出现异味，通过湿度传感器可对木柜内部的湿度进行检测，当木柜内部湿度过高时，通过控制器控制加热管的运行，从而使得第二风扇与加热管可对木柜内部进行烘干，从而提高木柜的储存效果。
附图说明

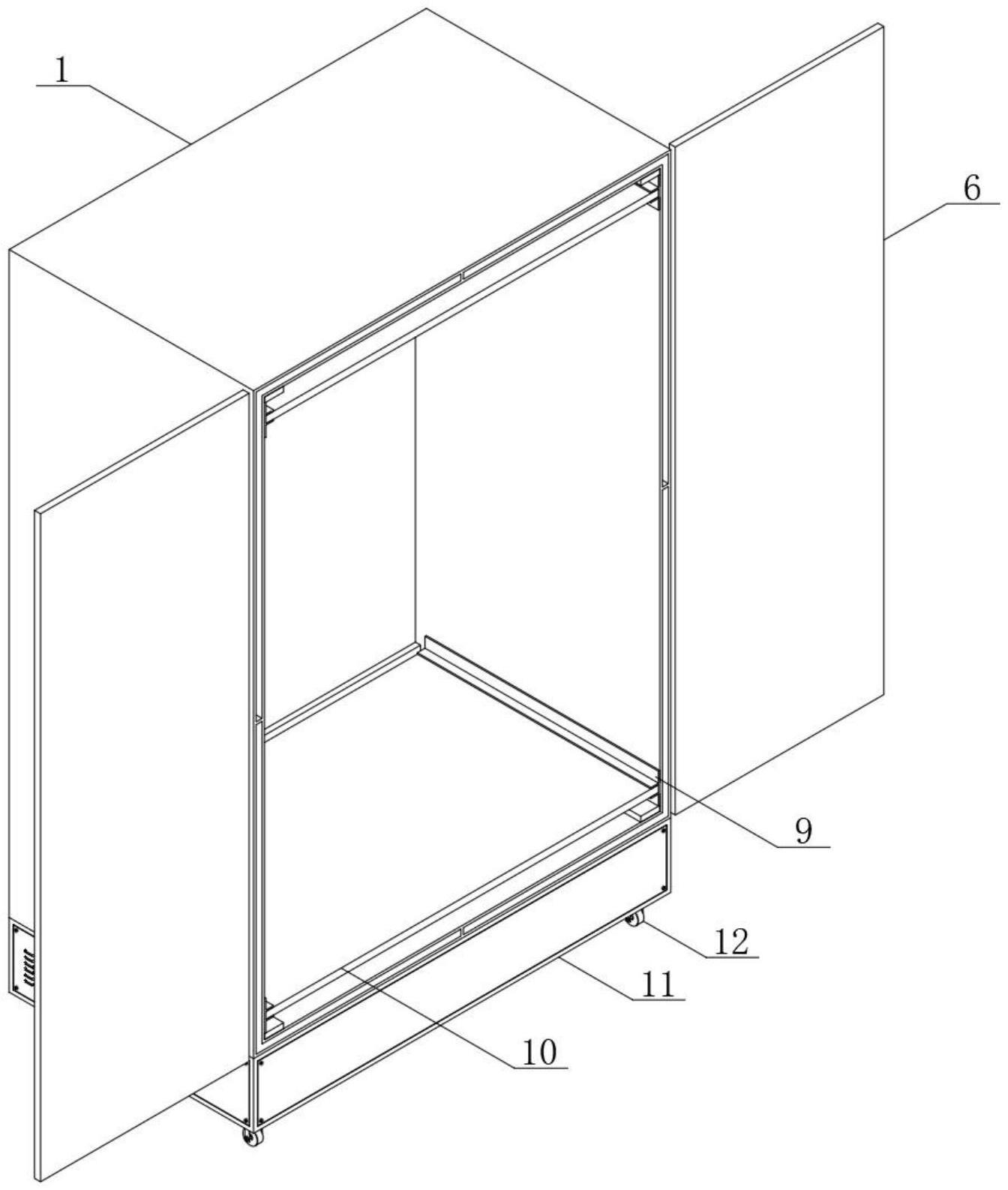

16.图1为本实用新型的整体结构示意图；
17.图2为本实用新型的木柜拆分结构示意图；
18.图3为本实用新型的增强钢板结构示意图；
19.图4为本实用新型的通风箱剖视结构示意图。
20.图中：1、木柜；2、安装槽；3、角板；4、增强钢板；5、减重槽；6、开合门；7、支撑架；8、第一支撑板；9、限位导轨；10、第二支撑板；11、通风箱；12、万向轮；13、第一风扇；14、第二风扇；15、加热管；16、湿度传感器；17、控制器。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.请参阅图1至图4，一种防变形木柜结构：
23.包括木柜1，木柜1的内侧设置有安装槽2，安装槽2的内侧滑动连接有角板3，角板3的两端均固定连接有增强钢板4，木柜1的内侧壁固定连接有支撑架7，支撑架7的顶端与底端均固定连接有第一支撑板8，支撑架7顶端的第一支撑板8与木柜1的内顶壁固定连接，支撑架7底端的第一支撑板8与木柜1的内底壁固定连接。
24.通过安装槽2可给角板3与增强钢板4提供安装位置，通过角板3与增强钢板4可增加木柜1整体的结构强度，通过支撑架7与第一支撑板8可对木柜1的内部进行支撑，从而进一步保证木柜1整体的结构强度，使得在防变形木柜受到外界的冲击时，可避免木柜1的内部空间发生形变，从而保证防变形木柜能够正常的使用。
25.其中，增强钢板4的外壁开设有减重槽5，木柜1的外壁转动连接有开合门6。
26.通过减重槽5可减轻增强钢板4的重量，通过开合门6可将木柜1的正面闭合。
27.其中，木柜1的内侧壁固定连接有限位导轨9，限位导轨9的内侧滑动连接有第二支撑板10。
28.通过限位导轨9可给第二支撑板10提供安装位置，通过第二支撑板10可对木柜1的内部进行支撑。
29.其中，木柜1的底部固定连接有通风箱11，通风箱11的底部固定连接有万向轮12，通风箱11的内侧壁固定连接有第一风扇13，通风箱11的内壁固定连接有第二风扇14，且第二风扇14与第一风扇13的吹风方向相反，通风箱11的内顶壁固定连接有加热管15，且加热管15位于第二风扇14的上方，通风箱11的顶壁固定连接有湿度传感器16，且湿度传感器16的检测端位于木柜1的内部，通风箱11的内侧壁固定连接有控制器17。
30.在木柜1使用时，通过第一风扇13可将木柜1内部的空气排出，通过第二风扇14可向木柜1的内部吹气，从而保证木柜1内部空气的流通，避免木柜1内部出现异味，通过湿度传感器16可对木柜1内部的湿度进行检测，当木柜1内部湿度过高时，通过控制器17控制加热管15的运行，从而使得第二风扇14与加热管15可对木柜1内部进行烘干，从而提高木柜1的储存效果。
31.工作原理，在木柜1使用时，通过安装槽2可给角板3与增强钢板4提供安装位置，通过角板3与增强钢板4可增加木柜1整体的结构强度，通过支撑架7与第一支撑板8可对木柜1的内部进行支撑，从而进一步保证木柜1整体的结构强度，通过第一风扇13可将木柜1内部的空气排出，通过第二风扇14可向木柜1的内部吹气，从而保证木柜1内部空气的流通，避免木柜1内部出现异味，通过湿度传感器16可对木柜1内部的湿度进行检测，当木柜1内部湿度过高时，通过控制器17控制加热管15的运行，从而使得第二风扇14与加热管15可对木柜1内部进行烘干，从而提高木柜1的储存效果。
32.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
