1.本实用新型涉及双钢化中空玻璃技术领域，特别涉及一种具有隔热保温功能的双钢化中空玻璃。


背景技术：

2.中空玻璃是由两层或多层平板玻璃构成。四周用高强高气密性复合粘结剂，将两片或多片玻璃与密封条、玻璃条粘接、密封。中间充入干燥气体，框内充以干燥剂，以保证玻璃片间空气的干燥度。
3.现有公告号为cn218598081u的专利文献公开了一种具有隔热保温功能的双钢化中空玻璃，包括安装框架，所述安装框架的正侧嵌入安装有第一玻璃板，所述安装框架的后侧嵌入安装有第二玻璃板，所述第一玻璃板、第二玻璃板和安装框架的接触面均设有密封胶条，所述安装框架的上下侧开设有导向槽，所述安装框架的侧面设有侧面板，所述安装框架的内部顶端设有连接卡块，所述连接卡块的内部滑动连接有固定块，所述固定块的底部固定设有干燥剂盒，所述干燥剂盒的底部开设有通孔。在侧面板、连接卡块、固定块、干燥剂盒、通孔的作用下，以便对中空玻璃夹层的水分吸收，避免了中空玻璃内因内外温差大带来雾化状况，影响使用者观看效果的问题，进而提高了使用者可视度，减少中空玻璃的使用效果。
4.尽管上述的一种具有隔热保温功能的双钢化中空玻璃可以解决相应的技术问题，但是其侧面板将干燥剂盒密封在述安装框架的内部，当需要对干燥剂进行更换时，需先将侧面板卸下，而侧面板与安装框架通过螺栓连接，导致干燥剂盒拆装过程中必须采用安装螺栓的辅助工具，如果没有辅助工具，不易对干燥剂盒进行拆装，为此，我们提出一种具有隔热保温功能的双钢化中空玻璃。


技术实现要素：

5.本实用新型的目的是提供一种具有隔热保温功能的双钢化中空玻璃，用于解决上述背景技术所提出的问题。
6.为了达到上述目的，本实用新型采用的主要技术方案包括：
7.一种具有隔热保温功能的双钢化中空玻璃，包括：
8.中空玻璃组件，其内腔设有用于盛装干燥剂的储物组件，所述中空玻璃组件上设有用于方便取放储物组件的遮挡组件；
9.其中，所述遮挡组件包括设于中空玻璃组件上的通孔，所述通孔的内腔卡接有挡板，所述挡板与中空玻璃组件之间设有密封件；
10.其中，所述密封件包括胶合于挡板朝向储物组件一侧的胶条，所述通孔内腔的一侧开设有与胶条相适配的卡槽，所述卡槽的内部尺寸大于开口尺寸。
11.作为优选的技术方案，所述中空玻璃组件包括框架，所述框架的前侧嵌入安装有第一钢化玻璃，所述框架的后侧嵌入安装有第二钢化玻璃，所述框架的侧面安装有侧板，所
述通孔开设于侧板上。
12.作为优选的技术方案，所述框架分别与第一钢化玻璃、第二钢化玻璃以及侧板之间均设有密封胶条。
13.作为优选的技术方案，所述框架、第一钢化玻璃、第二钢化玻璃以及侧板之间形成中空密封腔。
14.作为优选的技术方案，所述储物组件包括设于中空密封腔内的干燥剂盒，所述干燥剂盒的底部开设有若干个等距分布的透气孔，所述干燥剂盒与中空密封腔的内壁面之间设有连接件。
15.作为优选的技术方案，所述连接件包括固定连接于中空密封腔的内壁面的导轨，所述导轨的表面滑动连接有两个相对称的滑条，所述滑条的一侧与对应的干燥剂盒的一侧固定连接。
16.作为优选的技术方案，所述挡板远离胶条的一侧开设有凹槽，所述凹槽的内腔转动连接有拉环。
17.本实用新型至少具备以下有益效果：
18.本技术实用新型的有益效果是，通过在侧板上增设遮挡组件，在拆卸干燥剂盒时，只需用力拉动拉环，使得挡板脱离通孔的内腔，即可通过通孔将干燥剂盒从中空密封腔内取出，无需将侧板整个卸下，有助于减少干燥剂盒拆装步骤，提高干燥剂更换效率，具有干燥剂更换操作简单便捷的优点。
附图说明
19.图1为本实用新型一种具有隔热保温功能的双钢化中空玻璃的结构立体示意图；

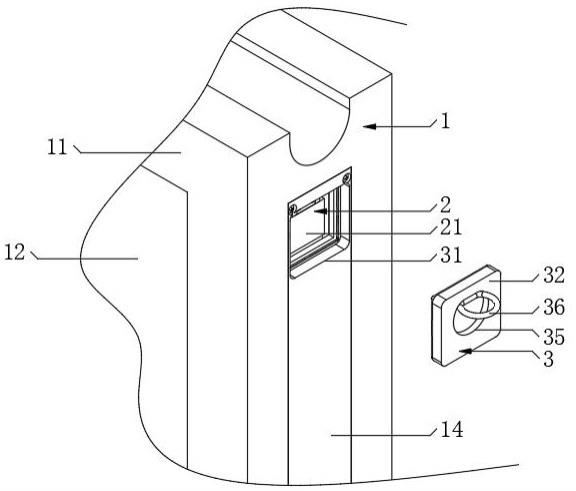

20.图2为本实用新型一种具有隔热保温功能的双钢化中空玻璃的中空玻璃组件与遮挡组件的连接结构立体爆炸示意图；
21.图3为本实用新型一种具有隔热保温功能的双钢化中空玻璃的中空玻璃组件与储物组件的连接结构侧视剖面示意图；
22.图4为本实用新型一种具有隔热保温功能的双钢化中空玻璃的侧板与遮挡组件的连接结构主视剖面示意图。
23.图中：1、中空玻璃组件；11、框架；12、第一钢化玻璃；13、第二钢化玻璃；14、侧板；2、储物组件；21、干燥剂盒；22、透气孔；23、导轨；24、滑条；3、遮挡组件；31、通孔；32、挡板；33、胶条；34、卡槽；35、凹槽；36、拉环。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.请参阅图1-图4，本实用新型的实施例提供一种具有隔热保温功能的双钢化中空玻璃，包括：中空玻璃组件1、用于盛装干燥剂的储物组件2以及用于方便取放储物组件2的遮挡组件3，储物组件2设于中空玻璃组件1的内腔，遮挡组件3设于中空玻璃组件1上；遮挡
组件3包括设于中空玻璃组件1上的通孔31，通孔31的内腔卡接有挡板32，挡板32与中空玻璃组件1之间设有密封件；密封件包括胶合于挡板32朝向储物组件2一侧的胶条33，通孔31内腔的一侧开设有与胶条33相适配的卡槽34，卡槽34的内部尺寸大于开口尺寸。
26.其中，中空玻璃组件1包括框架11，框架11的前侧嵌入安装有第一钢化玻璃12，框架11的后侧嵌入安装有第二钢化玻璃13，框架11的侧面通过螺栓可拆卸式安装有侧板14，通孔31开设于侧板14上。
27.其中，框架11分别与第一钢化玻璃12、第二钢化玻璃13以及侧板14之间均设有密封胶条。
28.其中，框架11、第一钢化玻璃12、第二钢化玻璃13以及侧板14之间形成中空密封腔。
29.需要说明的是，上述第一钢化玻璃12与第二钢化玻璃13的结构和工作原理均与现有技术一致，有助于提高了该中空玻璃的保温与隔热效果，因此在本技术方案中就不再进行详细阐述。
30.其中，储物组件2包括设于中空密封腔内的干燥剂盒21，为方便更换干燥剂，在干燥剂盒21的一端设有密封盖，干燥剂盒21的底部开设有若干个等距分布的透气孔22，干燥剂盒21与中空密封腔的内壁面之间设有连接件。通过干燥剂盒21内盛装的干燥剂，以便对中空密封腔中的水分进行吸收，有助于保证中空密封腔的干燥性。
31.其中，连接件包括固定连接于中空密封腔的内壁面的导轨23，导轨23的表面滑动连接有两个相对称的滑条24，滑条24的一侧与对应的干燥剂盒21的一侧固定连接。利用导轨23和滑条24的配合使用，实现干燥剂盒21的抽拉设置，方便后续对干燥剂盒21进行抽拉取放。
32.其中，挡板32远离胶条33的一侧开设有凹槽35，凹槽35的内腔转动连接有拉环36。通过凹槽35和拉环36的配合使用，方便取放挡板32。
33.本实用新型的工作原理是：当需要对干燥剂盒21内的干燥剂进行更换时，转动拉环36并用力拉动，使得拉环36带动挡板32和胶条33同步移动，直至胶条33脱离卡槽34的内腔，挡板32脱离通孔31的内腔，即可对储物组件2解锁，此时便可通过通孔31抽拉干燥剂盒21，干燥剂盒21带动滑条24在导轨23上滑动，直至干燥剂盒21从中空密封腔内取出，进而可将旧的干燥剂取出，填入新的干燥剂后，再反向操作上述步骤，即可完成干燥剂盒21的组装作业。
34.本实用新型中未涉及部分均与现有技术相同或可采用现有技术加以实现。尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
