1.本实用新型涉及门窗技术领域，特别涉及一种高效节能保温门窗。


背景技术：

2.近年来，随着人们生活水平的提高和社会的快速发展，为了增大采光通风面积、提高建筑物的美观性，越来越多建筑物选择采用大面积玻璃门窗，但是，由于建筑外窗的传热和空气渗透，其热损失大约占整栋建筑热损失的一半，因而为了保持室内的舒适度，建筑物内空调系统的能耗非常大，门窗的保温效果很大程度上取决于门窗的结构、所使用的材料和墙体与门窗的连接密封状况。
3.经检索，中国专利公开(公告)号cn215108375u公开了一种双层保温节能型断桥铝门窗，在铝门窗窗框的底部开设了斜梯槽，在斜梯槽内安装了密封板和密封条，使得铝门窗在关闭后能够达到更好的密封效果，使得铝门窗的隔音保温等性能得到提高。
4.上述专利虽然加强了门窗的密封性和隔音性，但是在面对太阳直接照入开着空调的房间的情况下，还是会使得房间内的冷气有一定程度的流失，从而极度增加空调的制冷功耗，因此需要设计一种高效节能保温门窗来解决上述问题。


技术实现要素：

5.本实用新型的主要目的在于提供一种高效节能保温门窗，可以有效解决背景技术中的问题。
6.为实现上述目的，本实用新型采取的技术方案为：
7.一种高效节能保温门窗，包括固定框，所述固定框内侧面的一侧通过合页铰接有窗框，所述窗框内侧面的两侧均固定连接有透明玻璃，所述固定框外表面的顶部固定连接有固定座；所述固定座的内侧面转动连接有支撑杆，所述支撑杆外表面的两侧均固定连接有扭簧，所述扭簧与固定座呈固定连接，所述支撑杆外表面的中部缠绕有保温棉纱，所述保温棉纱的一端固定连接有加强板，所述加强板的下表面固定连接有固定环，所述固定框外表面的底部固定连接有限位杆。
8.为了使得达到便于安装的效果，作为本实用新型一种高效节能保温门窗，所述固定框的外表面开设有安装槽。
9.为了使得达到便于合页的放置的效果，作为本实用新型一种高效节能保温门窗，所述固定框和窗框外表面的两侧均开设有合页槽。
10.为了使得达到对窗框限位的效果，作为本实用新型一种高效节能保温门窗，所述固定框内侧面的另一侧固定连接有挡板。
11.为了使得达到加强连接密封性的效果，作为本实用新型一种高效节能保温门窗，所述窗框背面的边缘处固定连接有密封圈。
12.为了使得达到便于控制丝杆转动的效果，作为本实用新型一种高效节能保温门窗，所述窗框外表面的底部转动连接有蜗杆，所述蜗杆外表面的底部啮合连接有蜗轮，所述
蜗轮的内部转动连接有丝杆，所述丝杆与窗框呈转动连接。
13.为了使得达到便于刮除水汽的效果，作为本实用新型一种高效节能保温门窗，所述丝杆的外表面螺纹连接有滑块，所述滑块的上表面固定连接有橡胶刮条。
14.为了使得达到便于开合窗框的效果，作为本实用新型一种高效节能保温门窗，所述窗框外表面的一侧转动连接有把手锁。
15.与现有技术相比，本实用新型具有如下有益效果：
16.1.本实用新型中，通过透明玻璃、支撑杆、扭簧和保温棉纱的设置，两组透明玻璃之间为中空结构，有效地防止了热传递，大大增强了门窗的保温性能，同时可以实现更好的隔音，将保温棉纱展开，固定环卡接在限位杆的外表面，保证拉出时的稳定性，此时保温棉纱对门窗进行有效的遮挡保温，避免阳光照射入室内，整体达到了节能保温的目的，不使用时，在扭簧的恢复性能下，支撑杆转动，将保温棉纱进行收纳，自动收纳，增加了使用的便利性。
17.2.本实用新型中，通过密封圈、蜗杆、蜗轮、丝杆、滑块和橡胶刮条的设置，密封圈避免窗框与挡板的硬性接触，加大窗框与固定框内侧面连接处的密封性，随之水密性能、气密性能、隔音性能、保温隔热性能都会有所提高和保障，提高了门窗的实用性，转动蜗杆，使其通过蜗轮带动丝杆转动，滑块带动橡胶刮条在窗框内部的中部左右移动，从而对两个透明玻璃的内侧面进行清洁，降低清洁难度，使得两个透明玻璃的内侧面保持洁净，同时避免水汽对门窗的影响。
附图说明

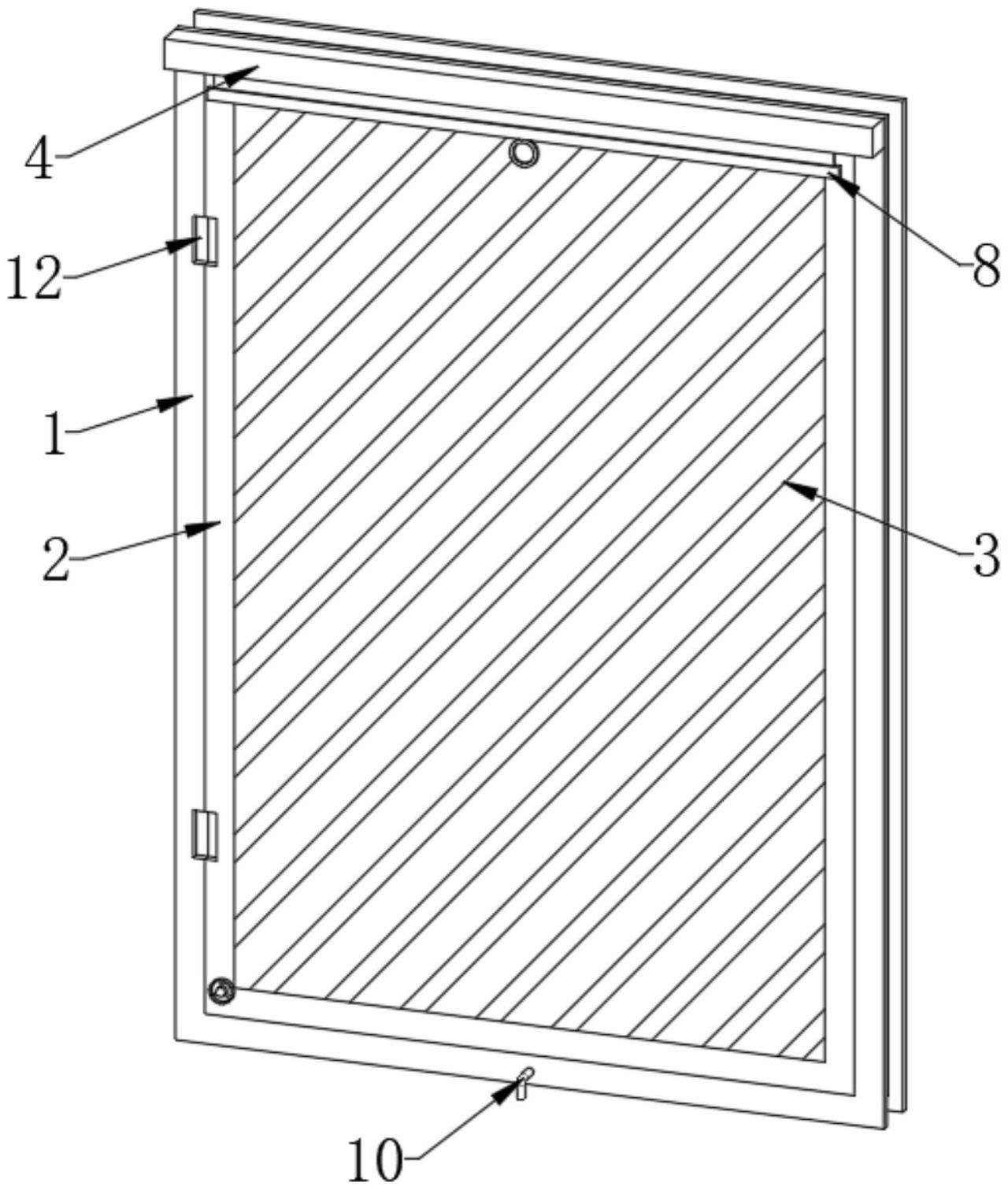

18.图1为本实用新型实施例1的主视结构示意图；
19.图2为本实用新型实施例1的后视爆炸结构示意图；
20.图3为本实用新型实施例1的固定座内部结构示意图；
21.图4为本实用新型实施例1的窗框内部结构示意图；
22.图5为本实用新型实施例1的图4中a处结构示意图；
23.图6为本实用新型实施例2把手锁结构示意图。
24.图中：1、固定框；2、窗框；3、透明玻璃；4、固定座；5、支撑杆；6、扭簧；7、保温棉纱；8、加强板；9、固定环；10、限位杆；11、安装槽；12、合页槽；13、挡板；14、密封圈；15、蜗杆；16、蜗轮；17、丝杆；18、滑块；19、橡胶刮条；20、把手锁。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.实施例1
27.如图1-5所示，一种高效节能保温门窗，包括固定框1，固定框1内侧面的一侧通过合页铰接有窗框2，窗框2内侧面的两侧均固定连接有透明玻璃3，固定框1外表面的顶部固定连接有固定座4；
28.在本实施例中，固定座4的内侧面转动连接有支撑杆5，支撑杆5外表面的两侧均固定连接有扭簧6，扭簧6与固定座4呈固定连接，支撑杆5外表面的中部缠绕有保温棉纱7，保温棉纱7的一端固定连接有加强板8，加强板8的下表面固定连接有固定环9，固定框1外表面的底部固定连接有限位杆10。
29.具体使用时，通过窗框2、透明玻璃3、固定座4、支撑杆5、扭簧6和保温棉纱7的设置，窗框2通过合页铰接在固定框1的内部，开合方便，二者均采用铝合金材料制成，增强了门窗的整体强度，两组透明玻璃3固定在窗框2内侧面的前后两侧，两组透明玻璃3之间为中空结构，有效地防止了热传递，大大增强了门窗的保温性能，同时可以实现更好的隔音，减少外部噪音对室内的影响，使不会破坏整体的隔音效果，保温棉纱7的一端固定在支撑杆5的外表面，其余部分缠绕收纳，加强板8加大保温棉纱7底部的结构强度，避免发生扯丝的现象，延长使用寿命，将保温棉纱7展开，固定环9卡接在限位杆10的外表面，对其进行固定，保证拉出时的稳定性，此时保温棉纱7对门窗进行有效的遮挡保温，避免阳光照射入室内，整体达到了节能保温的目的，不使用时，在扭簧6的恢复性能下，支撑杆5转动，将保温棉纱7进行收纳，自动收纳，增加了使用的便利性。
30.在本实施例中，固定框1的外表面开设有安装槽11。
31.具体使用时，通过安装槽11的设置，安装槽11使得固定框1在墙体内可以轻松的安装。
32.在本实施例中，固定框1和窗框2外表面的两侧均开设有合页槽12。
33.具体使用时，通过合页槽12的设置，便于将合页进行安装，避免裸露外部，加大使用的美观。
34.在本实施例中，固定框1内侧面的另一侧固定连接有挡板13。
35.具体使用时，通过挡板13的设置，挡板13对窗框2的移动进行限位，避免用力过大导致窗框2损坏的现象发生，起到阻拦的效果。
36.在本实施例中，窗框2背面的边缘处固定连接有密封圈14。
37.具体使用时，通过密封圈14的设置，密封圈14固定在窗框2背面的边缘处，采用橡胶材料制成，具有柔韧性和填充性，避免窗框2与挡板13的硬性接触，同时可以加大窗框2与固定框1内侧面连接处的密封性，随之水密性能、气密性能、隔音性能、保温隔热性能都会有所提高和保障，提高了门窗的实用性。
38.在本实施例中，窗框2外表面的底部转动连接有蜗杆15，蜗杆15外表面的底部啮合连接有蜗轮16，蜗轮16的内部转动连接有丝杆17，丝杆17与窗框2呈转动连接。
39.具体使用时，通过蜗杆15和蜗轮16的设置，转动蜗杆15，使其通过蜗轮16带动丝杆17转动，为滑块18和橡胶刮条19的移动提供动力，在窗框2的内侧面移动。
40.在本实施例中，丝杆17的外表面螺纹连接有滑块18，滑块18的上表面固定连接有橡胶刮条19。
41.具体使用时，通过橡胶刮条19的设置，滑块18在丝杆17的作用下带动橡胶刮条19在窗框2内部的中部左右移动，从而对两个透明玻璃3的内侧面进行清洁，降低清洁难度，使得两个透明玻璃3的内侧面保持洁净，同时避免水汽对门窗的影响。
42.工作原理：在使用中，通过安装槽11使固定框1在墙体内安装，合页槽12通过合页将窗框2进行安装，两组透明玻璃3之间为中空结构，有效地防止了热传递，同时可以实现更
好的隔音，挡板13对窗框2的移动进行限位，密封圈14避免窗框2与挡板13的硬性接触，加大窗框2与固定框1内侧面连接处的密封性，转动蜗杆15，使其通过蜗轮16带动丝杆17转动，滑块18带动橡胶刮条19在窗框2内部的中部左右移动，对两个透明玻璃3的内侧面进行清洁，将保温棉纱7展开，固定环9卡接在限位杆10的外表面，保证拉出时的稳定性，此时保温棉纱7对门窗进行有效的遮挡保温，避免阳光照射入室内，整体达到了节能保温的目的，不使用时，在扭簧6的恢复性能下，支撑杆5转动，将保温棉纱7进行收纳，自动收纳，增加了使用的便利性。
43.实施例2
44.如图1-6所示，本实施例区别实施例1的区别特征是：窗框2外表面的一侧转动连接有把手锁20。
45.具体使用时，通过把手锁20的设置，把手锁20是建筑装修和家具制作中常用的启闭门窗、窗扇和抽屉等构件的把手，一般自带有锁块，可锁紧门窗，保护财产和家人的安全。
46.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
