1.本实用新型属于人防门技术领域,尤其涉及一种具有缓冲结构的人防门门框。
背景技术:2.人防门就是人民防护工程出入口的门,人防门分类比较鲜明,有普通单、双扇防护密闭门和密闭门,活门槛单、双扇防护密闭门和密闭门等多种人防设备,公开号:cn206888799u,公开了一种人防门门框,本实用新型公开了一种人防门门框,所述包括门框本体,所述门框本体包括上框、下框、左框和右框,所述上框、下框、左框和右框前端面设有多个固定支座,所述固定支座两端端面位于门框本体内侧面和外侧面之间,所述固定支座中央设有第一通孔,所述第一通孔连通门框本体的内侧面和外侧面,所述固定支座前端面设有第一焊接槽,所述第一焊接槽与第一通孔平行且连通,所述第一通孔内套设有套筒,所述套筒内侧端面设有挡板,所述套筒另一端前端面设有第二焊接槽,所述第二焊接槽与套筒平行且连通套筒内壁,本实用新型目的是:解决现有的人防门门框结构缺陷导致的使用不便的问题。
3.上述技术存在的问题是:目前现有的人防门通常需要在门框内填充厚重的混凝土,来提高防爆效果,使得现有的人防门门板本体重量较大,在与门框对接关闭时会发生撞击,导致门框会受到一定的损害,需要工作人员经常进行维护,非常麻烦,不仅耗时耗力,且降低使用寿命增加成本,存在一定的局限性,因此我们提出一种具有缓冲结构的人防门门框。
技术实现要素:4.针对现有技术存在的问题,本实用新型提供了一种具有缓冲结构的人防门门框,具备门板在关闭时,减少门板和门框本体之间的撞击形成磨损和提高固定性的优点,解决了目前现有的人防门通常需要在门框内填充厚重的混凝土,来提高防爆效果,使得现有的人防门门板本体重量较大,在与门框对接关闭时会发生撞击,导致门框会受到一定的损害,需要工作人员经常进行维护,非常麻烦,不仅耗时耗力,且降低使用寿命增加成本,存在一定的局限性的问题。
5.本实用新型是这样实现的,一种具有缓冲结构的人防门门框,包括门框本体和门板,所述门框本体内设置有内衬,所述门板两端均设置有开关,所述门板一端设置有密封条,所述内衬一端上下两端均设置有卡条,所述密封条与卡条相对应,所述内衬一端表面的两端均开设有两组安装槽,四组所述安装槽内均设置有缓冲组件,所述内衬另一端表面两端均设置有辅助支撑组件,所述辅助支撑组件与开关相对应。
6.作为本实用新型优选的,所述门框本体一侧上下两端均设置有转动件,所述门板一侧上下两端均设置有连接件,两组所述连接件分别安装于两组转动件外表面。
7.作为本实用新型优选的,所述缓冲组件包括缓冲弹簧和滑筒,所述缓冲弹簧设置有两组,两组所述缓冲弹簧均设置于安装槽内,两组所述缓冲弹簧一端均设置有安装板,两
组安装板之间设置有连接板。
8.作为本实用新型优选的,所述滑筒一端设置于安装槽内壁一端,所述滑筒两侧均开设有槽口,所述连接板穿过槽口穿插过滑筒内,所述连接板一端设置有连接弹簧,所述连接弹簧一端设置有放置板,所述放置板一端设置有缓冲垫,所述放置板上下两端均设置有限位柱,所述限位柱与限位槽相对应。
9.作为本实用新型优选的,所述辅助支撑组件包括固定块,所述固定块设置有两组,两组所述固定块之间设置有转动柱,所述转动柱外表面设置有连接杆,所述连接杆一端设置有夹板,所述夹板一端设置有活动板。
10.作为本实用新型优选的,所述夹板一端开设有两组滑槽,两组滑槽内均设置有复位弹簧,所述两组复位弹簧一端之间设置有与活动板下端。
11.作为本实用新型优选的,所述夹板和活动板与开关相对应,所述活动板一端设置有螺栓,所述螺栓一端设置有卡板。
12.与现有技术相比,本实用新型的有益效果如下:
13.1、本实用新型通过门框本体、门板、内衬、开关、密封条、卡条、安装槽、缓冲组件和辅助支撑组件的设计,使得推动门板,使门板与门框本体进行对接,在对接使门板一侧的密封条一端会先触碰到内衬一端安装槽内的缓冲组件,通过缓冲组件对门板进行缓冲,从而达到了门板在关闭时,减少门板和门框本体之间的撞击形成磨损的效果,延长使用寿命,缓冲后密封条会卡在内衬上下两端的卡条内,进行限位,转动开关进行关闭固定,同时转动内衬两端的辅助支撑组件卡在开关上,从而达到了提高固定性,结构简单,操作方便。
14.2、本实用新型通过门框本体、转动件、门板和连接件的设计,使得通过转动件和连接件的配合,从而给达到了使门板可以在门框本体一侧转动的效果。
15.3、本实用新型通过缓冲弹簧、滑筒、安装槽、安装板和连接板的设计,的通过两组缓冲弹簧、安装板和连接板的配合,从而可以达到减震的效果。
16.4、本实用新型通过滑筒、安装槽、连接板、连接弹簧、放置板、缓冲垫、限位柱和限位槽的设计,使得当门板关闭时,门板内侧会先碰到缓冲垫,缓冲垫受力放置板会通过连接弹簧和连接板的配合,在滑筒内回缩进行缓冲减震,从而达到了对门板进行卸力的效果,减少磨损,通过限位柱和限位槽的配合,使放置板在回缩时不会出现偏移的情况。
17.5、本实用新型通过固定块、转动柱、连接杆、夹板和活动板的设计,使得通过固定块和转动柱的配合,使连接杆可以转动,使夹板和活动板方便进行使用,从而达到了根据使用情况进行转动调整的效果。
18.6、本实用新型通过夹板、复位弹簧和活动板的设计,使得通过复位弹簧与活动板的配合,从而当在夹持时,拉动活动板进行宽距调节,通过复位弹簧提供拉力,使夹板与活动板可以进行夹持,达到了方便使用的效果,结构简单,操作方便。
19.7、本实用新型通过夹板、活动板、开关和螺栓的设计,使得门板与门框本体贴合时,夹板与活动板配合使用,卡在开关上,拧动螺栓,使螺栓一端的卡板对开关进行固定,从而达到了方便固定,提高人防门的紧锢性。
附图说明

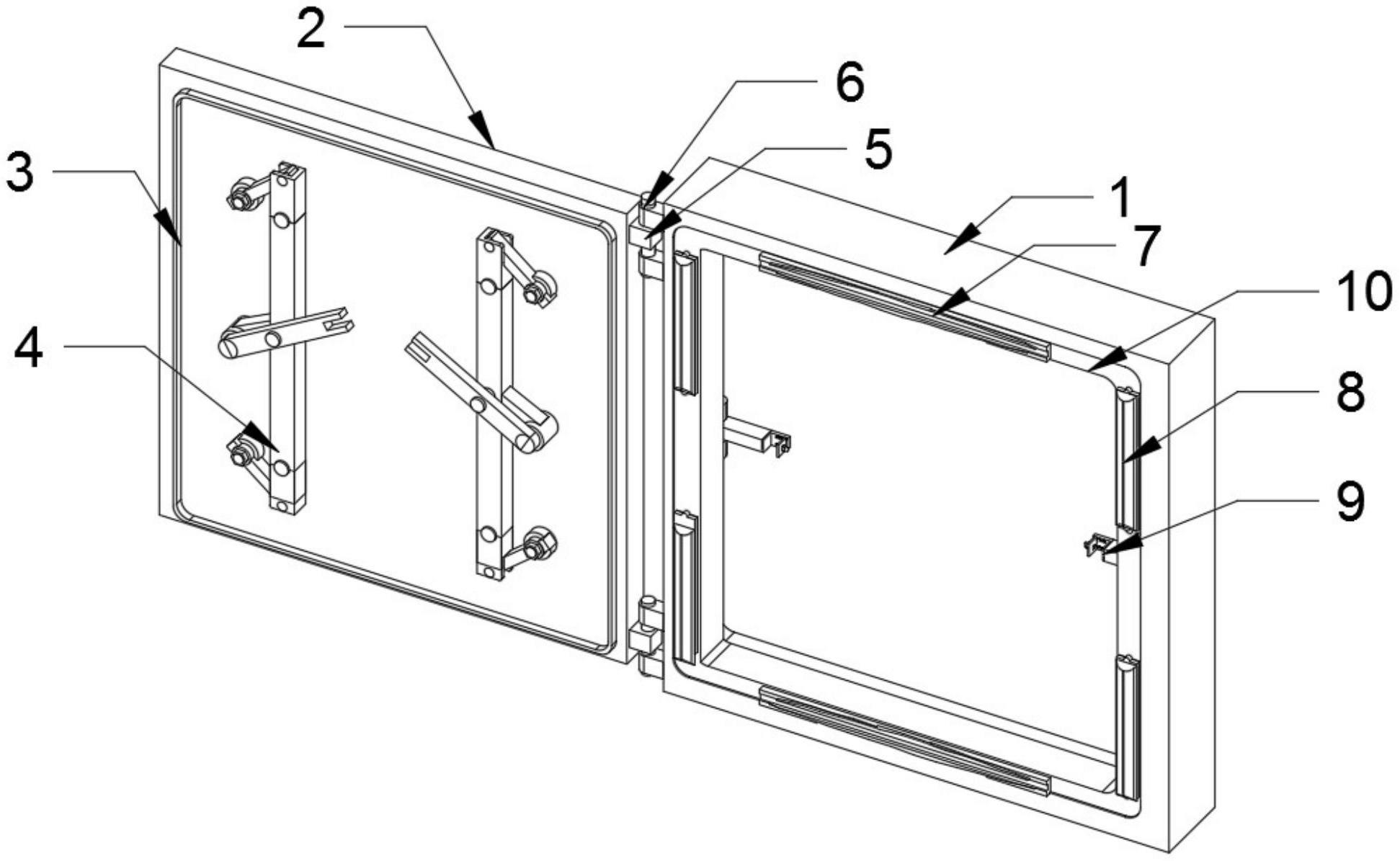

20.图1是本实用新型实施例提供的人防门及门框结构示意立体图;
21.图2是本实用新型实施例提供的门框整体结构示意立体图;
22.图3是本实用新型实施例提供的缓冲组件结构示意立体图;
23.图4是本实用新型实施例提供的辅助支撑组件结构示意立体图。
24.图中:1、门框本体;2、门板;3、密封条;4、开关;5、转动件;6、连接件;7、卡条;8、缓冲组件;801、缓冲弹簧;802、安装板;803、连接板;804、滑筒;805、连接弹簧;806、放置板;807、限位柱;808、缓冲垫;9、辅助支撑组件;901、固定块;902、转动柱;903、连接杆;904、夹板;905、复位弹簧;906、活动板;907、螺栓;10、内衬;11、安装槽;12、限位槽。
具体实施方式
25.为能进一步了解本实用新型的
技术实现要素:、特点及功效,兹例举以下实施例,并配合附图详细说明如下。
26.下面结合附图对本实用新型的结构作详细的描述。
27.如图1至图4所示,本实用新型实施例提供的一种具有缓冲结构的人防门门框,包括门框本体1和门板2,门框本体1内设置有内衬10,门板2两端均设置有开关4,门板2一端设置有密封条3,内衬10一端上下两端均设置有卡条7,密封条3与卡条7相对应,内衬10一端表面的两端均开设有两组安装槽11,四组安装槽11内均设置有缓冲组件8,内衬10另一端表面两端均设置有辅助支撑组件9,辅助支撑组件9与开关4相对应。
28.采用上述方案:通过门框本体1、门板2、内衬10、开关4、密封条3、卡条7、安装槽11、缓冲组件8和辅助支撑组件9的设计,使得推动门板2,使门板2与门框本体1进行对接,在对接使门板2一侧的密封条3一端会先触碰到内衬10一端安装槽11内的缓冲组件8,通过缓冲组件8对门板2进行缓冲,从而达到了门板2在关闭时,减少门板2和门框本体1之间的撞击形成磨损的效果,延长使用寿命,缓冲后密封条3会卡在内衬10上下两端的卡条7内,进行限位,转动开关4进行关闭固定,同时转动内衬10两端的辅助支撑组件9卡在开关4上,从而达到了提高固定性,结构简单,操作方便。
29.参考图1,门框本体1一侧上下两端均设置有转动件5,门板2一侧上下两端均设置有连接件6,两组连接件6分别安装于两组转动件5外表面。
30.采用上述方案:通过门框本体1、转动件5、门板2和连接件6的设计,使得通过转动件5和连接件6的配合,从而给达到了使门板2可以在门框本体1一侧转动的效果。
31.参考图3,缓冲组件8包括缓冲弹簧801和滑筒804,缓冲弹簧801设置有两组,两组缓冲弹簧801均设置于安装槽11内,两组缓冲弹簧801一端均设置有安装板802,两组安装板802之间设置有连接板803。
32.采用上述方案:通过缓冲弹簧801、滑筒804、安装槽11、安装板802和连接板803的设计,的通过两组缓冲弹簧801、安装板802和连接板803的配合,从而可以达到减震的效果。
33.参考图3,滑筒804一端设置于安装槽11内壁一端,滑筒804两侧均开设有槽口,连接板803穿过槽口穿插过滑筒804内,连接板803一端设置有连接弹簧805,连接弹簧805一端设置有放置板806,放置板806一端设置有缓冲垫808,放置板806上下两端均设置有限位柱807,限位柱807与限位槽12相对应。
34.采用上述方案:通过滑筒804、安装槽11、连接板803、连接弹簧805、放置板806、缓冲垫808、限位柱807和限位槽12的设计,使得当门板2关闭时,门板2内侧会先碰到缓冲垫
808,缓冲垫808受力放置板806会通过连接弹簧805和连接板803的配合,在滑筒804内回缩进行缓冲减震,从而达到了对门板2进行卸力的效果,减少磨损,通过限位柱807和限位槽12的配合,使放置板806在回缩时不会出现偏移的情况。
35.参考图4,辅助支撑组件9包括固定块901,固定块901设置有两组,两组固定块901之间设置有转动柱902,转动柱902外表面设置有连接杆903,连接杆903一端设置有夹板904,夹板904一端设置有活动板906。
36.采用上述方案:通过固定块901、转动柱902、连接杆903、夹板904和活动板906的设计,使得通过固定块901和转动柱902的配合,使连接杆903可以转动,使夹板904和活动板906方便进行使用,从而达到了根据使用情况进行转动调整的效果。
37.参考图4,夹板904一端开设有两组滑槽,两组滑槽内均设置有复位弹簧905,两组复位弹簧905一端之间设置有与活动板906下端。
38.采用上述方案:通过夹板904、复位弹簧905和活动板906的设计,使得通过复位弹簧905与活动板906的配合,从而当在夹持时,拉动活动板906进行宽距调节,通过复位弹簧905提供拉力,使夹板904与活动板906可以进行夹持,达到了方便使用的效果,结构简单,操作方便。
39.参考图4,夹板904和活动板906与开关4相对应,活动板906一端设置有螺栓907,螺栓907一端设置有卡板。
40.采用上述方案:通过夹板904、活动板906、开关4和螺栓907的设计,使得门板2与门框本体1贴合时,夹板904与活动板906配合使用,卡在开关4上,拧动螺栓907,使螺栓907一端的卡板对开关4进行固定,从而达到了方便固定,提高人防门的紧锢性。
41.本实用新型的工作原理:
42.在使用时,首先推动门板2,当门板2与门框本体1对接时,门板2内侧的密封条3会先碰到缓冲垫808,缓冲垫808受力放置板806会通过连接弹簧805和连接板803的配合,在滑筒804内回缩进行缓冲减震,同时两组缓冲弹簧801和安装板802配合连接板803,进行缓冲,使门板2进行卸力,然后缓冲后密封条3会卡在内衬10上下两端的卡条7内,进行限位,转动开关4进行关闭固定,然后通过固定块901和转动柱902的配合,使连接杆903转动,然后拉动活动板906进行宽距调节,通过复位弹簧905提供拉力,使夹板904与活动板906对开关4进行夹持,然后动螺栓907,使螺栓907一端的卡板对开关4进行固定。
43.综上所述:该一种具有缓冲结构的人防门门框,通过门框本体1、门板2、密封条3、开关4、转动件5、连接件6、卡条7、缓冲组件8、缓冲弹簧801、安装板802、连接板803、滑筒804、连接弹簧805、放置板806、限位柱807、缓冲垫808、辅助支撑组件9、固定块901、转动柱902、连接杆903、夹板904、复位弹簧905、活动板906、螺栓907、内衬10、安装槽11和限位槽12之间的配合,解决了目前现有的人防门通常需要在门框内填充厚重的混凝土,来提高防爆效果,使得现有的人防门门板本体重量较大,在与门框对接关闭时会发生撞击,导致门框会受到一定的损害,需要工作人员经常进行维护,非常麻烦,不仅耗时耗力,且降低使用寿命增加成本,存在一定的局限性的问题。
44.需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖
非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。
45.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
