1.本实用新型涉及信息管理技术领域，尤其涉及一种项目信息化管理装置。


背景技术：

2.项目建设所需要信息一般由电脑和纸质材料进行存储，电脑存储一般为电子信息，方便工作人员在办公室浏览读取，而纸质的数据更方便工作人员携带现场进行读取，现有的纸质数据一般是使用档案夹保存，然再将档案夹放入档案柜进行保存。
3.现有申请文件公开号为(cn213882390u)的一种项目信息化管理装置，记载了支撑台、转动装置和抽屉；
4.在使用过程中，工作人员需要查找相关文件信息时，需花费一定时间逐一查看每一抽屉上的标注才可，由于抽屉数目的繁多，且位于高处的标记又相对较远，进而在一定程度上影响了工作人员寻找所需文件抽屉的效率。
5.因此，有必要提供一种新的项目信息化管理装置解决上述技术问题。


技术实现要素：

6.为解决上述技术问题，本实用新型提供一种项目信息化管理装置。
7.本实用新型提供的项目信息化管理装置包括：
8.箱体；
9.所述箱体内部插设有若干滑动连接的抽屉，每个所述抽屉与箱体之间均设有气缸，每个所述气缸的顶端和底端分别与对应抽屉的外壁和箱体的内壁固定连接，所述箱体的外壁上设有固定连接的控制器，且所述控制器与每一气缸之间电性连接。
10.优选的，所述箱体的底部设有固定连接的支撑底座，所述支撑底座的内部设有活动连接的支撑框，且所述支撑框位于箱体底部的下方。
11.优选的，所述支撑底座内壁的两侧均开设有第二滑槽，所述支撑底座的内部设有固定连接的电机，所述电机的输出端设有固定连接的丝杆，且所述丝杆远离电机的一端与支撑底座的内壁转动连接。
12.优选的，所述支撑框的底部设有固定连接的连接块，所述连接块的内壁套设在丝杆外壁并与其螺纹连接，所述支撑框的顶部设有两组对称分布的电动推杆，且若干所述电动推杆的顶端与同一踩踏板的底部固定连接。
13.优选的，所述支撑框的两侧壁上均设有固定连接的第二凸条，且每个所述第二凸条的外壁均与对应第二滑槽的内壁相抵并滑动连接。
14.优选的，所述箱体的内部开设有若干安装槽，且每个所述安装槽内壁的两侧均开设有对称分布的第一滑槽。
15.优选的，每个所述抽屉的两侧壁上均设有固定连接的第一凸条，每个所述第一凸条的外壁均插设在对应第一滑槽的内壁并其滑动连接，且每个所述抽屉均插设在对应安装槽的内壁并与其滑动连接。
16.与相关技术相比较，本实用新型提供的项目信息化管理装置具有如下有益效果：
17.1、本实用新型后期使用过程，工作人员需要寻找某一文件抽屉时，即可直接在控制器中输入相关指令，控制器即可控制对应气缸进行工作，工作的气缸即可顺利地将对应抽屉从箱体内部顶出，整个过程非常的方便快捷，无需工作人员再逐一地从若干抽屉中进行寻找，因此可在一定程度上提高工作人员对文件信息管理的便携性。
18.2、本实用新型通过在支撑底座内部设置支撑框，后期使用过程当工作人员需要对高处抽屉的中文件进行整理时，即可通过控制器控制电机带动丝杆进行转动，转动的丝杆即可顺利地通过螺纹结构带动连接块进行移动，此时移动的连接块即可顺利地将支撑框此支撑底座内部向外移出，此时工作人员即可更根据实际需要控制电动机推杆进行工作，即可控制踩踏板的高度，在完成踩踏板高度的调节后，工作人员即可直接站在踩踏板上对高处抽屉中的信息文件进行存取处理，即可进一步提高本装置的使用体验。
附图说明

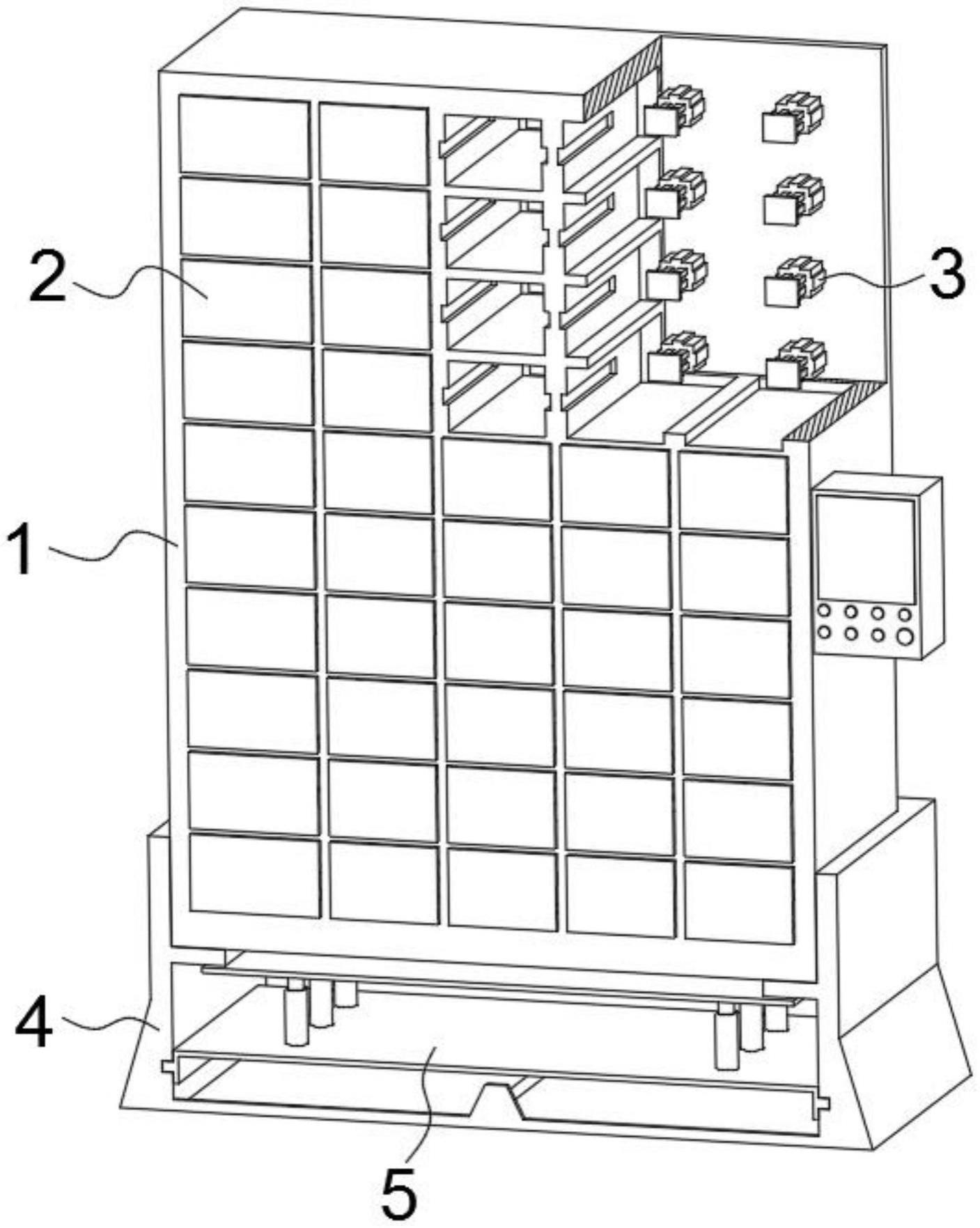

19.图1为本实用新型提供的项目信息化管理装置的一种较佳实施例的结构示意图；
20.图2为图1所示抽屉与气缸连接的结构示意图；
21.图3为图1所示支撑底座与支撑框连接的结构示意图；
22.图4为图3所示支撑底座及其连接件的结构示意图；
23.图5为图3所示支撑框及其连接件的结构示意图；
24.图6为图1所示箱体的部分剖面结构示意图。
25.图中标号：1、箱体；11、安装槽；12、第一滑槽；13、控制器；2、抽屉；21、第一凸条；3、气缸；4、支撑底座；41、电机；42、丝杆；43、第二滑槽；5、支撑框；51、连接块；52、第二凸条；53、电动推杆；54、踩踏板。
具体实施方式
26.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
27.以下结合具体实施例对本实用新型的具体实现进行详细描述。
28.请参阅图1至图6，本实用新型实施例提供的一种项目信息化管理装置，所述项目信息化管理装置包括：箱体1。
29.在本实用新型的实施例中，请参阅图1、图2和图6，所述箱体1内部插设有若干滑动连接的抽屉2，每个所述抽屉2与箱体1之间均设有气缸3，每个所述气缸3的顶端和底端分别与对应抽屉2的外壁和箱体1的内壁固定连接，所述箱体1的外壁上设有固定连接的控制器13，且所述控制器13与每一气缸3之间电性连接。
30.需要说明的是：后期使用过程，工作人员需要寻找某一文件抽屉2时，即可直接在控制器13中输入相关指令，控制器13即可控制对应气缸3进行工作，工作的气缸3即可顺利地将对应抽屉2从箱体1内部顶出，整个过程非常的方便快捷，无需工作人员再逐一地从若干抽屉2中进行寻找，因此可在一定程度上提高工作人员对文件信息管理的便携性；
31.且通过气缸3与抽屉2的连接，当气缸3进行收缩后，气缸3即可顺利地将抽屉2拉回
至箱体1内部，通过气缸3断电后的自锁性，即可顺利地对抽屉2进行锁死，在一定程度上增加抽屉2的安全性。
32.在本实用新型的实施例中，请参阅图3和图4，所述箱体1的底部设有固定连接的支撑底座4，所述支撑底座4的内部设有活动连接的支撑框5，且所述支撑框5位于箱体1底部的下方，所述支撑底座4内壁的两侧均开设有第二滑槽43，所述支撑底座4的内部设有固定连接的电机41，所述电机41的输出端设有固定连接的丝杆42，且所述丝杆42远离电机41的一端与支撑底座4的内壁转动连接。
33.需要说明的是：通过在支撑底座4内部设置固定连接的电机41，当工作人员通过控制器13控制电机41进行转动时，转动的电机41即可顺利地带动丝杆42进行转动，丝杆42在转动的同时，即可顺利地通过螺纹结构带动外壁上的连接块51进行移动，进而可顺利带动其顶部的支撑框5进行移动，即可顺利地将支撑框5从支撑底座4内部向外滑出，方便工作人员后期进行踩踏支撑。
34.在本实用新型的实施例中，请参阅图3和图5，所述支撑框5的底部设有固定连接的连接块51，所述连接块51的内壁套设在丝杆42外壁并与其螺纹连接，所述支撑框5的顶部设有两组对称分布的电动推杆53，且若干所述电动推杆53的顶端与同一踩踏板54的底部固定连接，所述支撑框5的两侧壁上均设有固定连接的第二凸条52，且每个所述第二凸条52的外壁均与对应第二滑槽43的内壁相抵并滑动连接。
35.需要说明的是：通过第二凸条52与第二滑槽43的滑动连接，在电机41通过丝杆42带动支撑框5进行移动时，在第二滑槽43内部滑动的第二凸条52即可顺利地对支撑框5的滑动进行导向，即可使支撑框5后期的滑动更加稳定；
36.当支撑框5从支撑底座4内部和箱体1的下方向外滑出后，即可通过控制器13控制电动推杆53进行工作，通过电动推杆53工作，将踩踏板54向上顶起，即可使工作人员顺利地站在踩踏板54上对高处的抽屉2内部文件进行管理。
37.在本实用新型的实施例中，请参阅图1和图2，所述箱体1的内部开设有若干安装槽11，且每个所述安装槽11内壁的两侧均开设有对称分布的第一滑槽12，每个所述抽屉2的两侧壁上均设有固定连接的第一凸条21，每个所述第一凸条21的外壁均插设在对应第一滑槽12的内壁并其滑动连接，且每个所述抽屉2均插设在对应安装槽11的内壁并与其滑动连接。
38.需要说明的是：通过第一凸条21与第一滑槽12的滑动连接，在气缸3带动抽屉2进行移动时，抽屉2两侧的第一凸条21即可顺利地在第一滑槽12内部进行滑动，进而可顺利地对滑动抽屉2的两侧进行导向，使抽屉2后期的滑动更加稳定。
39.本实用新型提供的项目信息化管理装置的工作原理如下：
40.后期在使用本装置时，工作人员需要寻找某一文件抽屉2时，即可直接在控制器13中输入相关指令，控制器13即可控制对应气缸3进行工作，工作的气缸3即可顺利地将对应抽屉2从箱体1内部顶出；
41.顶出的抽屉2处于相对较高部位时，工作人员即可通过控制器13控制电机41带动丝杆42进行转动，转动的丝杆42即可顺利地通过螺纹结构带动连接块51进行移动，此时移动的连接块51即可顺利地将支撑框5此支撑底座4内部向外移出；
42.此时工作人员即可更根据实际需要控制电动机推杆进行工作，即可控制踩踏板54的高度，在完成踩踏板54高度地调节后，工作人员可直接站在踩踏板54上对高处抽屉2中的
信息文件进行存取处理；
43.在完成文件的管理后，即可通过控制器13将踩踏板54可抽屉2进行复位，即可顺利完成本装置的使用。
44.本实用新型中涉及的电路以及控制均为现有技术，在此不进行过多赘述。
