一种改进型卷帘门电机的制作方法

1.本实用新型涉及电机技术领域,具体为一种改进型卷帘门电机。


背景技术:

2.电动卷帘门是以多关节活动的门片串联在一起,起动由电动机组带动,卷帘门在固定的滑道内,以门上方卷轴为中心转动上下的门。适用于商业门面、车库、商场、医院、厂矿企业等公共场所或住宅。尤其是门洞较大,不便安装地面门体的地方起到方便、快捷开启作用。如用于车库门、商场防火卷帘门飞机库门。
3.如中国专利文献cn214836017u公开的一种方便安装卷帘门电机的结构,该结构包括有固定板、驱动链轮和驱动轴,其中,所述固定板用于固定连接卷帘门电机。所述驱动链轮可转动的连接至固定板,驱动链轮中心设置有截面为多边形的卡槽。所述驱动轴为卷帘门电机的输出轴,或驱动轴与卷帘门电机的输出轴同轴心固定,且驱动轴截面为适配卡槽的多边形。在安装卷帘门电机时,仅需直接将卷帘门电机的所述驱动轴朝向所述驱动链轮的卡槽内嵌入在固定,使得通过驱动轴的转动同样可带动驱动链轮转动。
4.本技术人发现上述还存在以下缺陷待改进:
5.因为卷帘门电机主要还是由齿轮及链条等传动方式作用,难免会产生链条松动甚至断裂等问题,且大多数为机械故障,如链条因在与齿轮配合传动长久时间工作后易磨损、松动甚至断裂的情况,且如出现断裂的情况对链条价值本身是一种浪费,而断裂时飞溅掉落的碎片也会造成较大的安全隐患。


技术实现要素:

6.本实用新型提供了一种改进型卷帘门电机,具备拉紧链条的优点,解决了以往链条松动甚至断裂的问题。
7.为实现上述的目的,本实用新型提供如下技术方案:一种改进型卷帘门电机,包括连接板、链条、维护装置、电机、底板、滑道、大轮,所诉连接板固定连接在底板一侧,链条与大轮活动配合,维护装置与电机设于底板上方,滑道设于底板表面。
8.维护装置包括张紧装置、安装板、卡条装置,安装板固定连接于底板上方,张紧装置设于安装板上方,卡条装置设于安装板下方且其下端活动配合于滑道。
9.进一步优化,卡条装置包括卡条、抵触块、三角块、凹口,卡条两侧分别有抵触块及凹口且抵触块与卡条活动配合,且在其一端上设有三角块。
10.进一步优化,张紧装置包括伸缩杆,小轮、连接轴、弧形杆、连接盘、连接杆、推动块,连接轴的一端与小轮活动配合,另一端固定连接于弧形杆一端的底侧,伸缩杆的一端和弧形杆的一侧活动配合,弧形杆的一端固定连接有连接盘且连接盘底端连接有连接杆,连接杆表面设有推动块,连接盘底端连接的连接杆贯穿于安装板与其活动配合。
11.与现有技术相比,本实用新型提供了一种改进型卷帘门电机,具备以下有益效果:
12.本实用新型的改进型卷帘门电机增设的张紧装置、卡条装置,在配合链条松动的
情况下因有一齿轮与链条啮合传动,与齿轮连接的弧形杆与一弹簧杆接触,使得推动齿轮下压让链条张紧,防止因松动时导致链条与大轮传动时产生撞击发出噪音从而也延长了链条的使用寿命,而当链条出现松动过大易导致链条断裂的情况时,在弧形杆一端所设的u形块会因为弹簧杆的推动使得其运动,而u形块会推动底板上设有的卡条对大轮进行限位,不让其因链条带动继续旋转,得以及时调整或更换链条。
附图说明

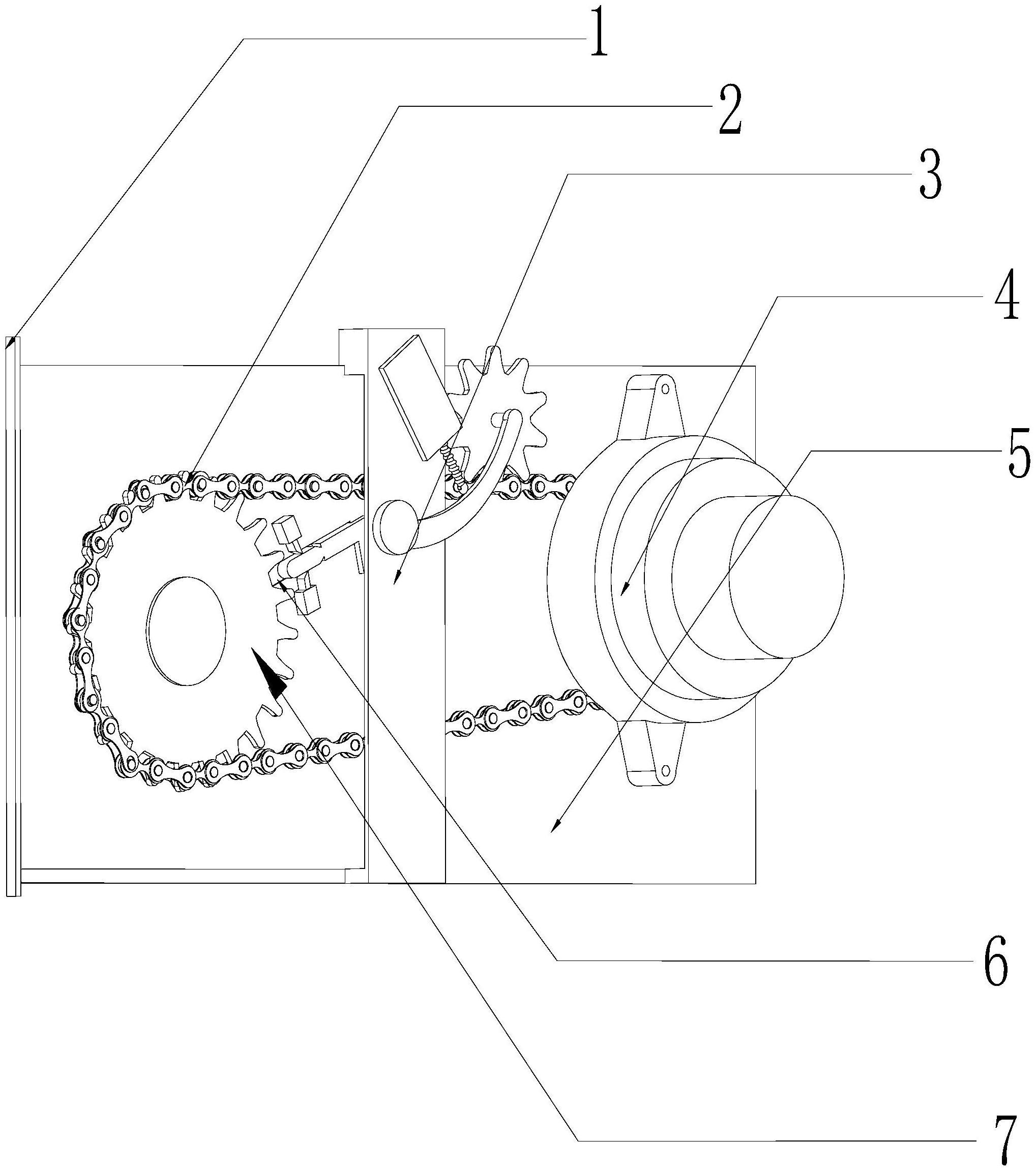

13.图1为本实用新型的一种改进型卷帘门电机结构示意图;
14.图2为本实用新型的维护装置结构示意图;
15.图3为本实用新型的卡条装置结构示意图;
16.图4为本实用新型的卡条装置局部结构示意图;
17.图5为本实用新型的张紧装置结构示意图;
18.图6为本实用新型的张紧装置局部结构示意图。
19.图7为图1的另一种视角的结构示意图。
20.图中附图标记:连接板-1、链条-2、维护装置-3、电机-4、底板-5、滑道-6、大轮-7、张紧装置-22、安装板-21、卡条装置-23、卡条-32、凹口-33、抵触块-31、三角块-41、伸缩杆-51、小轮-52、连接轴-53、弧形杆-54、连接盘-55。
具体实施方式
21.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
22.请参阅图1-7所示为本实用新型的实施例
23.一种改进型卷帘门电机,包括连接板1、链条2、维护装置3、电机4、底板5、滑道6、大轮7,所诉连接板1固定连接在底板5一侧,链条2与大轮7活动配合,维护装置3与电机4设于底板5上方,滑道6设于底板5表面。
24.在本实施例中,维护装置3包括张紧装置22、安装板21、卡条装置23,安装板21固定连接于底板5上方,张紧装置22设于安装板21上方,卡条装置23设于安装板21下方且其下端活动配合于滑道6。
25.在本实施例中,卡条装置23包括卡条32、抵触块31、三角块41、凹口33,卡条32两侧分别有抵触块31及凹口33且抵触块31与卡条32活动配合,且在其一端上设有三角块41。
26.在本实施例中,张紧装置22包括伸缩杆51,小轮52,连接轴53,弧形杆54,连接盘55,连接杆62、推动块61,连接轴53的一端与小轮活动配合,另一端固定连接于弧形杆54一端的底侧,伸缩杆51的一端和弧形杆54的一侧活动配合,弧形杆54的一端固定连接有连接盘55且连接盘55底端连接有连接杆62,连接杆62表面设有推动块61,所述连接盘55底端连接的连接杆62贯穿于安装板21与其活动配合。
27.在本实施例中,弹簧杆51会对弧形板施加一个向下的力,使其可以在链条松动的情况压迫链条向下使其拉紧,不会因松动而在传动时发出异响。
28.在本实施例中,推动块61的弧形顶端与三角块41的表面贴合;在链条松动时因弹
簧杆51的作用力,使得推动块61转动,沿着三角块41的斜面弧度推动,让卡条32在滑道6上运动,使其可以卡在大轮7之间,且弹簧杆51的推进推动块61旋转的最大距离刚好可以使卡条32卡住大轮7两牙之间。
29.在本实施例中,卡条32高度高于滑道6,且两侧与滑道6接触,在对大轮7进行限制时,可以将大轮7施加的力作用在滑道6两侧。
30.在本实施例中,抵触块31的一端会因为卡条的推动嵌入至凹口33中,在卡条32卡住大轮7时,对卡条32起稳固作用,防止高出滑道6的卡条32左右偏移且其卡至凹口33的时候刚好卡条32能卡在大轮7上。
31.在卷帘门电机工作时,所设的小轮52会因与链条啮合而与其同步转动会对小轮52产生一个向上的力,当出现链条松动情况时,因为弹簧杆51向下施加力,会向下推动弧形板54,因为弧形板54一端的连接盘55底端的连接杆62贯穿于安装板21以使得弧形板54可旋转,随之带动小轮52下压将链条2压紧,而当链条2过于松动时,弹簧杆51持续下压会带动推动块61旋转使其去推动三角块41斜面,因推动块61设于三角块41斜面的近端,旋转时会向远端推进,将卡条32向前推进卡住大轮7,届时抵触块31能卡至凹口33完成对大轮7的限制使其停止转动。
32.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
