1.本实用新型涉及机械工程技术领域，特别是涉及一种维护平台用爬升装置。


背景技术：

2.风力发电是指利用风力发电机组直接将风能转化为电能的发电方式。在风能的各种利用形式中，风力发电是风能利用的主要形式，也是目前可再生能源中技术最成熟、最具有规模化开发条件和商业化发展前景的发电方式之一，在对风力发电组件进行检修维护时，需要用到爬升装置。
3.目前，市场上的维护平台用爬升装置，仍存在一些不足之处，由于塔筒的长度较高，梯子的长度要与塔筒的长度相适配，现有的爬升装置组装较为不便，操作较为费事费力，使用较为不便，为此，我们提出一种维护平台用爬升装置。


技术实现要素：

4.为了克服现有技术的不足，本实用新型提供一种维护平台用爬升装置。
5.为解决上述技术问题，本实用新型提供如下技术方案：一种维护平台用爬升装置，包括竖杆，所述竖杆的数量为两个，两个所述竖杆之间固定连接，两个所述竖杆之间均等距设置有横板，每个所述横板的两侧表面均开设有容纳槽，每个所述横板底端的两侧均固定安装有安装块，两个所述竖杆相对的两端均等距固定安装有支撑块，每个所述安装块分别活动插接在支撑块内，两个所述竖杆之间均等距开设有定位槽，每个所述横板内均设置有两个安装块，每个所述安装块的侧壁均开设有容纳槽，每个所述横板内均设置有固定结构，所述固定结构包括定位板、连接杆和螺纹杆。
6.作为本实用新型的一种优选技术方案，所述定位板的数量为两个，两个所述定位板的相背离的两端分别活动插接在定位槽内。
7.作为本实用新型的一种优选技术方案，两个所述定位板相对的两面均为斜面设计，两个所述定位板分别滑动安装在容纳槽内。
8.作为本实用新型的一种优选技术方案，所述连接杆的两端均固定安装有推块，两个所述推块均为梯形设计。
9.作为本实用新型的一种优选技术方案，两个所述推块的表面分别与定位板的倾斜面贴合，所述螺纹杆转动安装在横板内，所述螺纹杆贯穿连接杆，并与连接杆螺纹连接，所述连接杆滑动安装在横板内。
10.作为本实用新型的一种优选技术方案，所述螺纹杆的端部固定安装有扭块，两个所述定位板的端部均固定安装有滑块，两个所述滑块分别滑动安装在滑槽内，两个所述滑块的端部均固定安装有弹簧，两个所述滑块分别通过弹簧与滑槽的内壁固定连接。
11.与现有技术相比，本实用新型能达到的有益效果是：
12.1、通过连接杆的移动会带动两个推块进行移动，通过两个推块的移动会对两个定位板施加作用力，使得两个定位板相互远离移动，使得两个定位板相背离的两端分别插入
在两个竖杆处的定位槽内，从而使得横板固定在两个竖杆之间，该爬升装置组装较为方便，操作更加便捷。
13.2、通过反方向转动螺纹杆，使得连接杆反方向移动，使得两个推块不再对两个定位板施加作用力，利用弹簧的弹性服复位作用，使得两个定位板脱离定位槽，此时横板将不再受到两个定位板的阻挡，向上移动横板即可将其取出，便于对横板进行拆卸，提高了该爬升装置的实用性。
附图说明

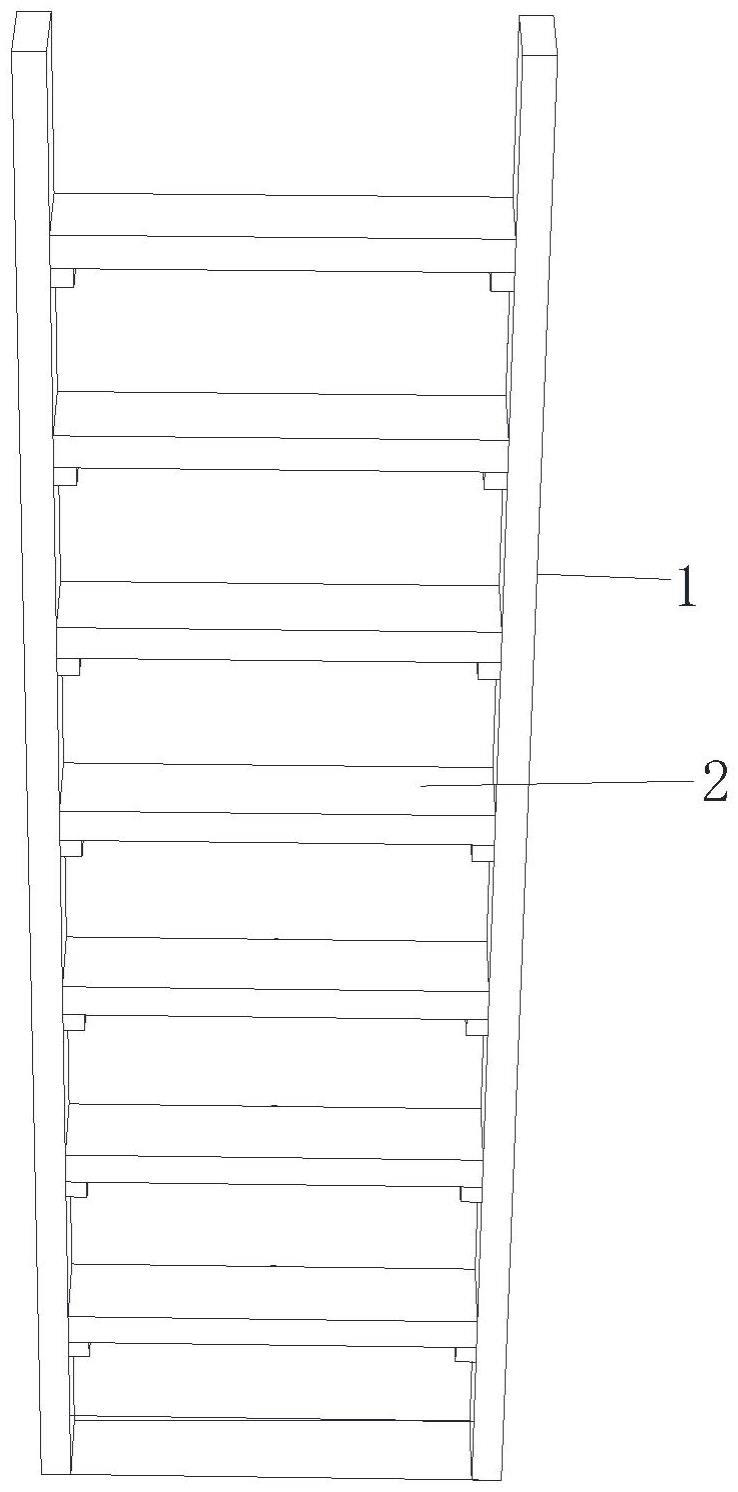

14.图1为本实用新型维护平台用爬升装置的结构示意图；
15.图2为本实用新型竖杆的结构示意图；
16.图3为本实用新型横板剖开的结构示意图；
17.图4为本实用新型连接杆的结构示意图。
18.其中：1、竖杆；11、定位槽；12、支撑块；2、横板；21、安装块；22、容纳槽；3、定位板；4、连接杆；41、推块；42、滑块；43、弹簧；5、螺纹杆；51、扭块。
具体实施方式
19.为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例，进一步阐述本实用新型，但下述实施例仅仅为本实用新型的优选实施例，并非全部。基于实施方式中的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得其它实施例，都属于本实用新型的保护范围。下述实施例中的实验方法，如无特殊说明，均为常规方法，下述实施例中所用的材料、试剂等，如无特殊说明，均可从商业途径得到。
20.如图1、图2、图3和图4所示，一种维护平台用爬升装置，包括竖杆1，竖杆1的数量为两个，两个竖杆1之间固定连接，两个竖杆1之间均等距设置有横板2，每个横板2的两侧表面均开设有容纳槽22，每个横板2底端的两侧均固定安装有安装块21，两个竖杆1相对的两端均等距固定安装有支撑块12，每个安装块21分别活动插接在支撑块12内，两个竖杆1之间均等距开设有定位槽11，每个横板2内均设置有两个安装块21，每个安装块21的侧壁均开设有容纳槽22，每个横板2内均设置有固定结构，固定结构包括定位板3、连接杆4和螺纹杆5，定位板3的数量为两个，两个定位板3的相背离的两端分别活动插接在定位槽11内，两个定位板3相对的两面均为斜面设计，两个定位板3分别滑动安装在容纳槽22内，连接杆4的两端均固定安装有推块41，两个推块41均为梯形设计，两个推块41的表面分别与定位板3的倾斜面贴合，螺纹杆5转动安装在横板2内，螺纹杆5贯穿连接杆4，并与连接杆4螺纹连接，在对该爬升装置进行组装时，使用者首先将横板2处的两个安装块21分别插入在两个竖杆1处的支撑块12内，使得横板2初步安装在两个竖杆1之间，接着使用者扭动扭块51，使得螺纹杆5进行转动，通过螺纹杆5的转动会带动连接杆4进行移动，通过连接杆4的移动会带动两个推块41进行移动，通过两个推块41的移动会对两个定位板3施加作用力，使得两个定位板3相互远离移动，使得两个定位板3相背离的两端分别插入在两个竖杆1处的定位槽11内，从而使得横板2固定在两个竖杆1之间，该爬升装置组装较为方便，操作更加便捷，通过两个滑块42分别滑动安装在滑槽内，并分别通过弹簧43与滑槽的内壁固定连接，当需要拆卸横板2时，使
用者通过反方向转动螺纹杆5，使得连接杆4反方向移动，使得两个推块41不再对两个定位板3施加作用力，利用弹簧43的弹性服复位作用，使得两个定位板3脱离定位槽11，此时横板2将不再受到两个定位板3的阻挡，向上移动横板2即可将其取出，便于对横板2进行拆卸，提高了该爬升装置的实用性，连接杆4滑动安装在横板2内，螺纹杆5的端部固定安装有扭块51，两个定位板3的端部均固定安装有滑块42，两个滑块42分别滑动安装在滑槽内，两个滑块42的端部均固定安装有弹簧43，两个滑块42分别通过弹簧43与滑槽的内壁固定连接。
21.使用时，在对该爬升装置进行组装时，使用者首先将横板2处的两个安装块21分别插入在两个竖杆1处的支撑块12内，使得横板2初步安装在两个竖杆1之间，接着使用者扭动扭块51，使得螺纹杆5进行转动，通过螺纹杆5的转动会带动连接杆4进行移动，通过连接杆4的移动会带动两个推块41进行移动，通过两个推块41的移动会对两个定位板3施加作用力，使得两个定位板3相互远离移动，使得两个定位板3相背离的两端分别插入在两个竖杆1处的定位槽11内，从而使得横板2固定在两个竖杆1之间，该爬升装置组装较为方便，操作更加便捷，通过两个滑块42分别滑动安装在滑槽内，并分别通过弹簧43与滑槽的内壁固定连接，当需要拆卸横板2时，使用者通过反方向转动螺纹杆5，使得连接杆4反方向移动，使得两个推块41不再对两个定位板3施加作用力，利用弹簧43的弹性服复位作用，使得两个定位板3脱离定位槽11，此时横板2将不再受到两个定位板3的阻挡，向上移动横板2即可将其取出，便于对横板2进行拆卸，提高了该爬升装置的实用性。
22.上面结合附图对本实用新型的实施方式作了详细说明，但是本实用新型并不限于此，在所属技术领域的技术人员所具备的知识范围内，在不脱离本实用新型宗旨的前提下还可以作出各种变化。
