1.本实用新型涉及木雕输送技术领域，特别涉及一种用于木雕的输送收集装置。


背景技术：

2.木雕是雕塑的一种，在我们国家常常被称为“民间工艺”，木雕可以分为立体圆雕、根雕、浮雕三大类。木雕是从木工中分离出来的一个工种，在我们国家的工种分类中为“精细木工”，木雕在经人工和机械的配合加工后，成型后的木雕通常会放置在输送装置的输送带上进行统一输送收集。
3.当刚刚雕刻成型的木雕在输送装置的输送带表面进行输送时，木雕会集中在输送带排落端被工人收集，而刚刚雕刻成型的木雕表面通常带有木屑和粉尘，虽然木雕经过输送带的输送会脱落部分粉尘，但木雕的一些槽缝处仍然会隐藏较多木屑粉尘需要收集后额外长时间清理较为繁琐，进而需要对木雕的输送装置收集端进行改进，为此，我们提出一种用于木雕的输送收集装置。


技术实现要素：

4.本实用新型的主要目的在于提供一种用于木雕的输送收集装置，在用座木雕加工后输送的输送装置外设置收集机构作为收集装置，收集机构使得输送装置的排落端有收集振屑结构，可以对输送带排落的木雕进行振动清屑，振动清屑后的木雕表面粉尘和木屑可以被振落收集，避免输送装置处排出的木雕表面携带过多木屑粉尘，可以有效解决背景技术中的问题。
5.为实现上述目的，本实用新型采取的技术方案为：
6.一种用于木雕的输送收集装置，包括输送装置和输送带，还包括收集机构，所述收集机构的结构包括定板、定销、连板、收集箱、带孔筛板、壁装板、垫板、屑盒和振动电机，所述输送装置的架体之间安装有输送带，且输送带排落端一侧的输送装置外对称焊接有用于插装定销的定板，且定销的双组销杆通过连板对称焊接于收集箱的带凹口箱体一侧，所述收集箱的内箱壁处自带凹口箱体处倾斜向箱内卡入有带孔筛板，且带孔筛板的双端板体下表面焊接有壁装板，所述壁装板与收集箱的内箱壁之间旋接有螺栓，所述带孔筛板的板体上表面排列焊接有垫板，所述收集箱远离自身凹口箱体的另一面箱壁外通过安装有振动电机，且振动电机和壁装板下方的收集箱表面贯穿开设有用于掺入屑盒的抽口槽。
7.进一步地，所述屑盒露出抽口槽的外盒壁表面居中焊接有手柄柱形柄杆，且手柄由柱形柄杆外焊接盘形柄头构成；屑盒外焊接手柄后，人手可以握住手柄将屑盒抽入或抽出抽口槽。
8.进一步地，所述定板的板体表面开设有用于定销插入的定孔，且定销居中焊接于连板的板体下表面，所述连板对称焊接于收集箱的带凹口箱体一侧；定板的定孔内可以插入连板下方的定销进行定板与收集箱的插连。
9.进一步地，所述振动电机的机座与收集箱的外箱壁之间锁紧有紧固栓；振动电机
的机座借助紧固栓锁紧在收集箱的外箱壁处完成安装，使得收集箱拥有可以振动的振源。
10.进一步地，所述带孔筛板的板体表面贯穿设置有筛孔，且带孔筛板的倾斜板体表面通过焊接垫板形成有落差板面；垫板在带孔筛板表面形成落差板面后，带孔筛板在接受振动电机传递的振动力时，带孔筛板表面的木雕可以更好的振动进行振屑以及筛屑。
11.与现有技术相比，本实用新型具有如下有益效果：
12.本实用新型通过在用座木雕加工后输送的输送装置外设置收集机构作为收集装置，收集机构使得输送装置的排落端有收集振屑结构，可以对输送带排落的木雕进行振动清屑，振动清屑后的木雕表面粉尘和木屑可以被振落收集，避免输送装置处排出的木雕表面携带过多木屑粉尘。
附图说明

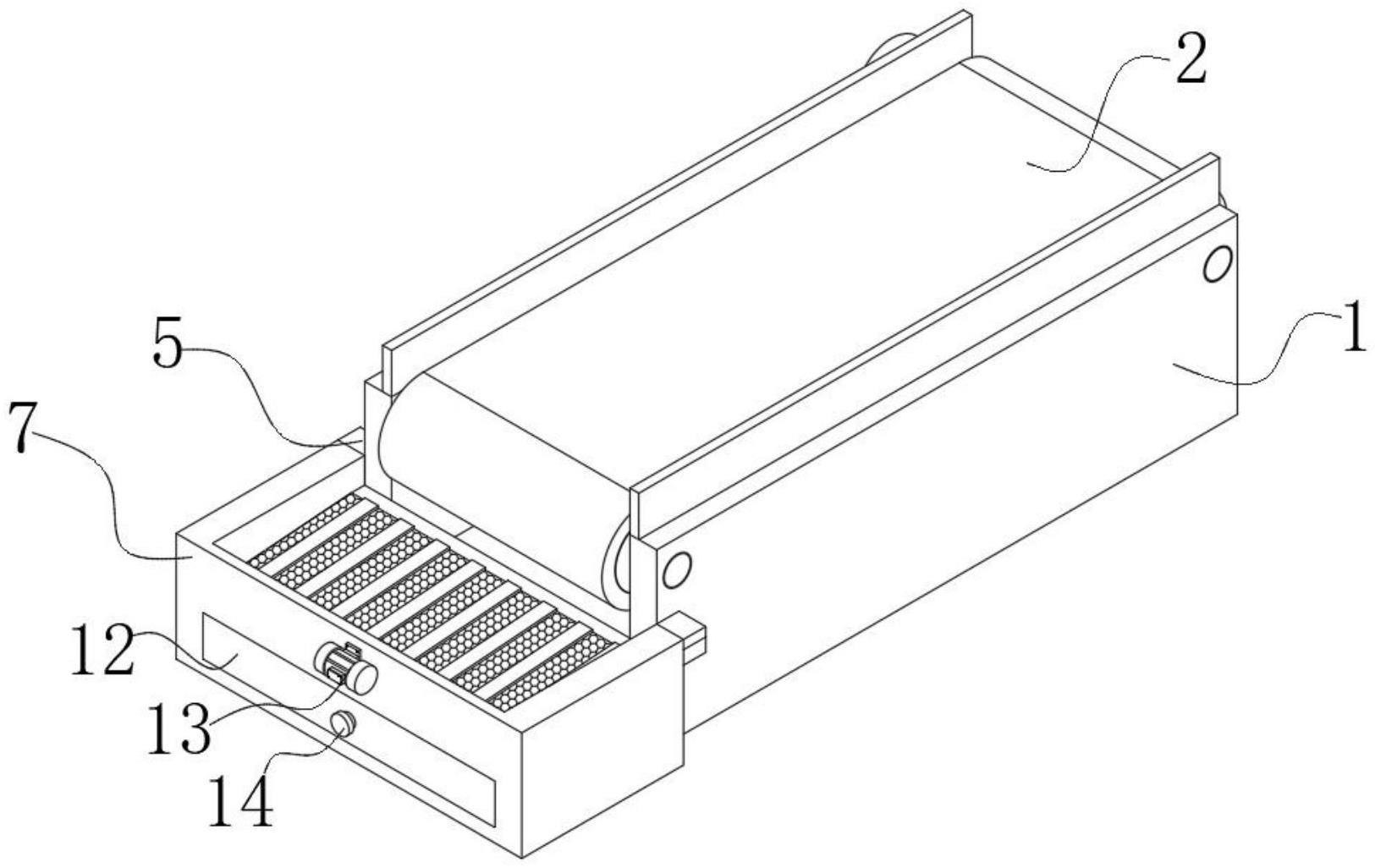

13.图1为本实用新型一种用于木雕的输送收集装置的整体结构示意图。
14.图2为本实用新型一种用于木雕的输送收集装置的收集机构爆炸图。
15.图中：1、输送装置；2、输送带；3、收集机构；4、定板；5、定销；6、连板；7、收集箱；8、带孔筛板；9、壁装板；10、垫板；11、抽口槽；12、屑盒；13、振动电机；14、手柄；15、螺栓。
具体实施方式
16.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
17.如图1-2所示，一种用于木雕的输送收集装置，包括输送装置1和输送带2，还包括收集机构3，所述收集机构3的结构包括定板4、定销5、连板6、收集箱7、带孔筛板8、壁装板9、垫板10、屑盒12和振动电机13，所述输送装置1的架体之间安装有输送带2，且输送带2排落端一侧的输送装置1外对称焊接有用于插装定销5的定板4，且定销5的双组销杆通过连板6对称焊接于收集箱7的带凹口箱体一侧，所述收集箱7的内箱壁处自带凹口箱体处倾斜向箱内卡入有带孔筛板8，且带孔筛板8的双端板体下表面焊接有壁装板9，所述壁装板9与收集箱7的内箱壁之间旋接有螺栓15，所述带孔筛板8的板体上表面排列焊接有垫板10，所述收集箱7远离自身凹口箱体的另一面箱壁外通过安装有振动电机13，且振动电机13和壁装板9下方的收集箱7表面贯穿开设有用于掺入屑盒12的抽口槽11。
18.其中，所述屑盒12露出抽口槽11的外盒壁表面居中焊接有手柄14柱形柄杆，且手柄14由柱形柄杆外焊接盘形柄头构成；屑盒12外焊接手柄14后，人手可以握住手柄14将屑盒12抽入或抽出抽口槽11。
19.其中，所述定板4的板体表面开设有用于定销5插入的定孔，且定销5居中焊接于连板6的板体下表面，所述连板6对称焊接于收集箱7的带凹口箱体一侧；定板4的定孔内可以插入连板6下方的定销5进行定板4与收集箱7的插连。
20.其中，所述振动电机13的机座与收集箱7的外箱壁之间锁紧有紧固栓；振动电机13的机座借助紧固栓锁紧在收集箱7的外箱壁处完成安装，使得收集箱7拥有可以振动的振源。
21.其中，所述带孔筛板8的板体表面贯穿设置有筛孔，且带孔筛板8的倾斜板体表面通过焊接垫板10形成有落差板面；垫板10在带孔筛板8表面形成落差板面后，带孔筛板8在
接受振动电机13传递的振动力时，带孔筛板8表面的木雕可以更好的振动进行振屑以及筛屑。
22.需要说明的是，本实用新型为一种用于木雕的输送收集装置，收集机构3的收集箱7内通过螺栓15锁紧带孔筛板8的壁装板9后，屑盒12的带口盒体可以从抽口槽11塞入收集箱7内并位于带孔筛板8下方，然后收集箱7的连板6以定销5插在输送装置1的定板4处，实现定板4与收集箱7的插连，使得收集箱7可以固定在输送装置1外接收输送带2排落的带屑木雕，工人配合机械加工木雕并放在输送带2表面进行输送时，木雕可以顺着带体被输送至收集箱7内的带孔筛板8表面，然后振动电机13可以接电振动，振动电机13的振动力从收集箱7、壁装板9、带孔筛板8和垫板10传递给木雕后，木雕振动排落自身的木屑粉尘，垫板10在带孔筛板8表面形成落差板面后，带孔筛板8表面的木雕可以更好的振动进行振屑以及筛屑，同时倾斜的带孔筛板8筛屑时使得粉尘和木屑更容易落入屑盒12内被收集，待工人目测木雕表面无屑后可以关闭振动电机13，从带孔筛板8表面取走木雕进行后续的上漆上色或临时储存处理，而握住手柄14可以从抽口槽11处抽出屑盒12在垃圾桶内倾倒并重新装回收集箱7。
23.需要说明的是，本实用新型为一种用于木雕的输送收集装置，本实用新型中的部件均为本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
24.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
