1.本实用新型涉及测试样品技术领域，尤其涉及一种测试样品垂直升降机构。


背景技术：

2.在电子组件(电路板、芯片等)生产制造过程中，往往需要对其进行制造的样品进行各性能的测试，在测试样品中，需要通过升降装置将测试样品升降至测试位置，但是现有的测试样品垂直升降机构，通常都是利用一个液压缸来进行升降的，由于液压缸处于升降平台的中部，没有限位装置，所以在升降平台在升降时，容易出现晃动不稳的情况出现，导致测试样品偏移掉落损坏，安全稳定性较低。


技术实现要素：

3.本实用新型的目的是为了解决背景技术中的问题，而提出的一种测试样品垂直升降机构。
4.为了实现上述目的，本实用新型采用了如下技术方案：
5.一种测试样品垂直升降机构，包括固定箱，所述固定箱的两端均固定连接有固定板，每个所述固定板内均开设有空腔，所述固定箱内固定连接有双轴电机，所述双轴电机的两个输出轴末端均固定连接有贯穿固定箱内壁和同侧固定板外壁延伸至空腔内的转轴，每个所述转轴位于空腔内的一端均固定连接有锥齿轮一，每个所述固定板的空腔内均固定连接有丝杆，两个所述丝杆的螺纹方向相反设置，每个所述丝杆的外壁均固定套设有与同侧锥齿轮一相啮合的锥齿轮二，且每个丝杆的外壁均螺纹连接有升降板，两个所述升降板相对的一侧侧壁均固定连接有活动贯穿同侧固定板外壁的两个固定块，位于同侧的两个所述固定块位于固定板外的一端均固定连接有抬升板，两个所述抬升板的上端共同固定连接有放置板。
6.优选地，两个所述固定板相对的一侧侧壁均开设有与固定块相匹配的两个滑槽。
7.优选地，每个所述转轴的外壁均活动套设有固定插设在固定箱和同侧固定板连接处的固定管。
8.优选地，两个所述抬升板的下侧壁均开设有与固定箱相匹配的收纳槽。
9.优选地，每个所述丝杆的外壁均固定套设有固定连接在同侧空腔内壁上的轴承。
10.优选地，所述放置板的上侧壁开设有放置槽。
11.与现有的技术相比，本一种测试样品垂直升降机构的优点在于：
12.1、设置双轴电机和丝杆，通过双轴电机驱动两个转轴同步转动，利用两个锥齿轮一分别与两个锥齿轮二的啮合，使得两个丝杆反向转动，带动两个抬升板的同步上移，从而实现放置板的稳定升降，保证了放置在放置板上待测试样品升降时的稳定性，对其起到保护的作用，有效的避免了待测试样品偏移掉落的情况发生；
13.2、设置放置槽，对待测试样品起到定位的作用，可有效避免待测试样品发生掉落；
14.综上所述，本实用新型通过两个抬升板的同步升降，可实现放置板的稳定升降，保
证了放置在放置板上待测试样品升降时的稳定性，对其起到保护的作用，有效的避免了待测试样品偏移掉落的情况发生。
附图说明

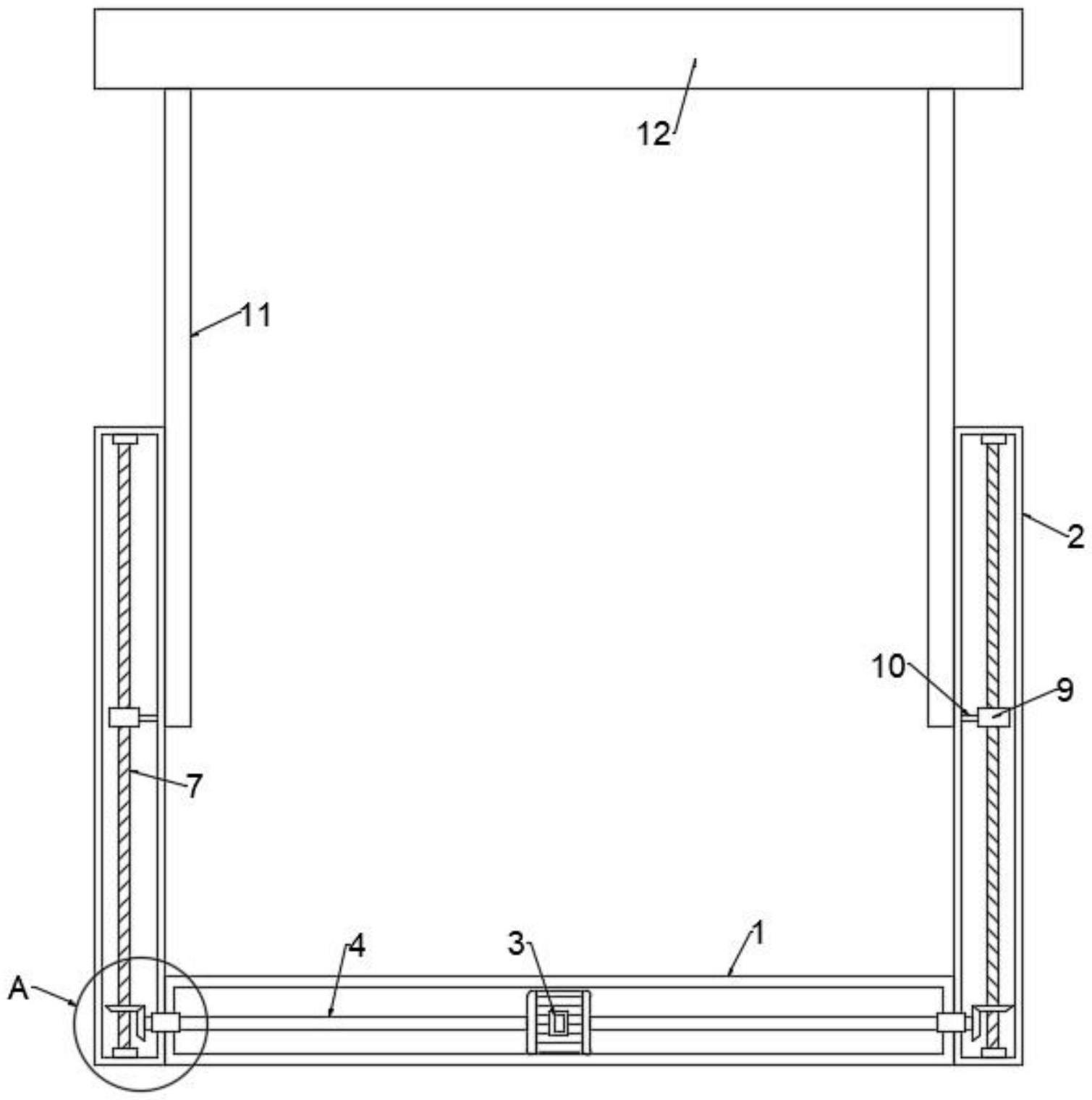

15.图1为本实用新型提出的一种测试样品垂直升降机构的结构示意图；
16.图2为图1中a的结构放大图；
17.图3为本实用新型提出的一种测试样品垂直升降机构中固定板和固定箱连接处的侧视图。
18.图中：1固定箱、2固定板、3双轴电机、4转轴、5轴承、6锥齿轮一、7丝杆、8锥齿轮二、9升降板、10固定块、11抬升板、12放置板、13滑槽、14收纳槽、15放置槽、16固定管。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
20.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
21.参照图1-3，一种测试样品垂直升降机构，包括固定箱1，固定箱1的两端均固定连接有固定板2，每个固定板2内均开设有空腔，固定箱1内固定连接有双轴电机3，双轴电机3的两个输出轴末端均固定连接有贯穿固定箱1内壁和同侧固定板2外壁延伸至空腔内的转轴4，每个转轴4的外壁均活动套设有固定插设在固定箱1和同侧固定板2连接处的固定管16，使得每个转轴4都可以转动的更加稳定。
22.每个转轴4位于空腔内的一端均固定连接有锥齿轮一6，每个固定板2的空腔内均固定连接有丝杆7，两个丝杆7的螺纹方向相反设置，每个丝杆7的外壁均固定套设有固定连接在同侧空腔内壁上的轴承5，保证了每个丝杆7转动时的稳定性。
23.每个丝杆7的外壁均固定套设有与同侧锥齿轮一6相啮合的锥齿轮二8，且每个丝杆7的外壁均螺纹连接有升降板9，两个升降板9相对的一侧侧壁均固定连接有活动贯穿同侧固定板2外壁的两个固定块10，两个固定板2相对的一侧侧壁均开设有与固定块10相匹配的两个滑槽13，使得每个固定块10能够在固定板2上进行移动。
24.位于同侧的两个固定块10位于固定板2外的一端均固定连接有抬升板11，两个抬升板11的上端共同固定连接有放置板12，放置板12的上侧壁开设有放置槽15，使用时，将待测试样品放置在放置板12上的放置槽15内，对待测试样品起到定位的作用，可有效避免掉落，然后启动双轴电机3驱动两个转轴4同步转动，使得两个锥齿轮一6同步转动，然后通过分别与两个锥齿轮二8的啮合使得两个丝杆7反向转动，然后利用两个丝杆7上反向的螺纹，使得两个升降板9实现两个抬升板11的同步上移，从而实现放置板12的稳定升降，保证了放置在放置板12上待测试样品升降时的稳定性，对其起到保护的作用，有效的避免了待测试样品偏移掉落的情况发生。
25.进一步的，两个抬升板11的下侧壁均开设有与固定箱1相匹配的收纳槽14，可以在两个抬升板11下降时，避免对其造成阻挡，降低了放置板12能够下降的最低位置，便于将待测试样品放置在放置板12上，测试样品的方法和装置均位于现有的公开技术，即本领域技术人员所掌握和熟悉的，本技术方案不再具体描述。
26.进一步说明，上述固定连接，除非另有明确的规定和限定，否则应做广义理解，例如，可以是焊接，也可以是胶合，或者一体成型设置等本领域技术人员熟知的惯用手段。
27.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。


技术特征：
1.一种测试样品垂直升降机构，包括固定箱(1)，其特征在于，所述固定箱(1)的两端均固定连接有固定板(2)，每个所述固定板(2)内均开设有空腔，所述固定箱(1)内固定连接有双轴电机(3)，所述双轴电机(3)的两个输出轴末端均固定连接有贯穿固定箱(1)内壁和同侧固定板(2)外壁延伸至空腔内的转轴(4)，每个所述转轴(4)位于空腔内的一端均固定连接有锥齿轮一(6)，每个所述固定板(2)的空腔内均固定连接有丝杆(7)，两个所述丝杆(7)的螺纹方向相反设置，每个所述丝杆(7)的外壁均固定套设有与同侧锥齿轮一(6)相啮合的锥齿轮二(8)，且每个丝杆(7)的外壁均螺纹连接有升降板(9)，两个所述升降板(9)相对的一侧侧壁均固定连接有活动贯穿同侧固定板(2)外壁的两个固定块(10)，位于同侧的两个所述固定块(10)位于固定板(2)外的一端均固定连接有抬升板(11)，两个所述抬升板(11)的上端共同固定连接有放置板(12)。2.根据权利要求1所述的一种测试样品垂直升降机构，其特征在于，两个所述固定板(2)相对的一侧侧壁均开设有与固定块(10)相匹配的两个滑槽(13)。3.根据权利要求1所述的一种测试样品垂直升降机构，其特征在于，每个所述转轴(4)的外壁均活动套设有固定插设在固定箱(1)和同侧固定板(2)连接处的固定管(16)。4.根据权利要求1所述的一种测试样品垂直升降机构，其特征在于，两个所述抬升板(11)的下侧壁均开设有与固定箱(1)相匹配的收纳槽(14)。5.根据权利要求1所述的一种测试样品垂直升降机构，其特征在于，每个所述丝杆(7)的外壁均固定套设有固定连接在同侧空腔内壁上的轴承(5)。6.根据权利要求1所述的一种测试样品垂直升降机构，其特征在于，所述放置板(12)的上侧壁开设有放置槽(15)。

技术总结
本实用新型公开了一种测试样品垂直升降机构，包括固定箱，所述固定箱的两端均固定连接有固定板，每个所述固定板内均开设有空腔，所述固定箱内固定连接有双轴电机，所述双轴电机的两个输出轴末端均固定连接有贯穿固定箱内壁和同侧固定板外壁延伸至空腔内的转轴，每个所述转轴位于空腔内的一端均固定连接有锥齿轮一，每个所述固定板的空腔内均固定连接有丝杆，每个所述丝杆的外壁均固定套设有与同侧锥齿轮一相啮合的锥齿轮二，且每个丝杆的外壁均螺纹连接有升降板。本实用新型通过两个抬升板的同步升降，可实现放置板的稳定升降，保证了放置在放置板上待测试样品升降时的稳定性，对其起到保护的作用，有效的避免了待测试样品偏移掉落的情况发生。偏移掉落的情况发生。偏移掉落的情况发生。


技术研发人员：吴明炜
受保护的技术使用者：苏州谱睿源电子有限公司
技术研发日：2023.01.14
技术公布日：2023/10/27
