1.本实用新型涉及标准物质放置技术领域,具体涉及一种标准物质的储存装置。
背景技术:2.标准物质(rm)reference material(rm):是一种已经确定了具有一个或多个足够均匀的特性值的物质或材料,作为分析测量行业中的“量具",在校准测量仪器和装置、评价测量分析方法、测量物质或材料特性值和考核分析人员的操作技术水平,以及在生产过程中产品的质量控制等领域起着不可或缺的作用。
3.标准物质可以是纯的或混合的气体、液体或固体。例如,校准粘度计用的水、量热法中作为热容量校准物的蓝宝石、化学分析校准用的溶液。标准物质和化学试剂没有必然的联系。标准物质可以是高纯的化学试剂(但高纯试剂不一定就是标准物质,还要看是否符合标准物质的特征以及是否有相应的标准证书),也可以是按照一定的比例配制的混合物(例如ph标准溶液),甚至可以是一些天然样品按照一定的方法制备的具有复杂成分的标准样品(比如临床分析中的标准物质、工业上不同品质的样品)。
4.常见的标准物质保存方法包括以下几种:
①ꢀ
常温保存:通常用于化学性质比较稳定的标准品,建议保存于干燥阴凉的地方;
②ꢀ
2-8度度冷藏:用于常温下不是很稳定的物质,保存于冰箱冷藏室;
③ꢀ
冷冻保存:用于化学性质不稳定,常温下容易分解的物质;或者一些具有活性的物质,需要保存于特定的-80度的冰箱。另外,不建议使用封口膜封住瓶口长期保存标液。尤其是溶剂是二硫化碳、四氢呋喃等可能导致封口膜的溶胀。
5.在现有技术中,由于很少有专门用于储存标准物质的装置,一般需要冷藏或者冷冻的标准物质就直接放于平时用的冰箱内进行储存,而需要室温放置的则直接放置在室温环境下,上述对于标准物质的储存方法存在以下问题:(1)平时用的冰箱的温度和标准物质需要储存的温度会存在偏差导致标准物质长期储存可能会变质;(2)将标准物质直接放置在冰箱内,由于同时需要储存的标准物质的种类和容量可能包括好多种,现有的冰箱并没有可分区分类的空间,若将所有种类或者容量大小的标准物质放在一起储存,在需要使用某一标准物质的某一容量的时,就需要在很多种类呢和容量里寻找,这样会导致浪费较长的时间和精力,寻找过程由于冰箱开箱时间较长,导致温度变化,还会简介影响标准物质的储存质量。
技术实现要素:6.本实用新型所要解决的技术问题是提供一种标准物质的储存装置来解决现有技术中的标准物质的储存导致使用时寻找困难以及影响标准物质储存的问题。
7.为解决以上技术问题,本实用新型的技术方案为:提供一种标准物质的储存装置,包括储存箱,其创新点在于:所述的存储箱依次顺序分为常温室、冷藏室和冷冻室,常温室、冷藏室和冷冻室的下部均为驱动腔,上部均依次设为数个储存腔,每个所述的驱动腔内均设有驱动机构,每个所述的储存腔内设有活动放置箱,所述的活动放置箱内设有放置板,所
述的放置板上设有放置孔,每个储存腔底部均设有和对应的驱动腔连通的通孔,所述的驱动机构可通过通孔接触放置箱。
8.进一步的,所述的驱动机构包括驱动电机、驱动电磁阀、螺杆、气缸、限位件和卡板,所述的驱动电机和驱动电磁阀设于储存箱外表面,所述的螺杆设于驱动腔内且两端和储存箱转动连接,螺杆一端和驱动电机传动连接;所述的卡板设于螺杆下方,卡板和螺杆的长度方向均为数个储存腔的排列延伸方向;所述的卡板上设有卡槽,所述的限位件为倒t形状,限位件的下部卡于卡板下方,上部通过卡槽贯穿卡板并传动连接在螺杆上,所述的气缸设于限位件上端,所述的驱动电磁阀和气缸线路连接。
9.进一步的,每个所述的放置板上均匀设有数个放置区,每个放置区上的放置孔的孔径各不相同。
10.进一步的,对应常温室、冷藏室和冷冻室的上端均分别设有室盖,各个所述的活动放置箱上也分别设有箱盖。
11.进一步的,还包括控制器,所述的控制器分别和各个驱动电机、驱动电磁阀通讯连接。
12.进一步的,所述的控制器为plc控制器。
13.本实用新型和现有技术相比,产生的有益效果为:
14.本实用新型的一种标准物质的储存装置通过将储存箱分为常温室、冷藏室、冷冻室,并将常温室、冷藏室、冷冻室的上部分别分为数个储存腔,用于储存在常温、冷藏和冷冻环境下的不同种类的标准物质,同时,在对应每个储存腔的活动放置箱内设有不同的放置区,用于放置同一种类的不同容量的标准物质,使用时,可通过转动电机使得限位件在螺杆上移动至需要使用种类的标准物质下方,通过电磁阀给气缸通电使其伸长,伸长端部通过对应储存腔底部的通孔向上抬起对应的活动放置箱,供工作人员取出需要的标准物质,再控制气缸缩短放下活动放置箱,该设置能够便于不同种类和不同容量的标准物质的同时储存,同时能便于寻找和取出需要的标准物质,使用方便、高效。
附图说明
15.为了更清晰地说明本实用新型实施例中的技术方案,下面将对实施例中所需要使用的附图简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型中记载的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

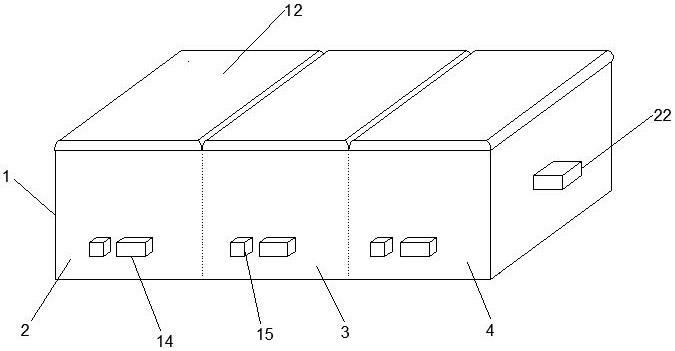

16.图1为本实用新型的一种标准物质的储存装置的整体结构示意图。
17.图2为本实用新型的图1中的一种标准物质的储存装置无室盖的结构图。
18.图3为本实用新型的图2中的一种标准物质的储存装置无箱盖的结构图。
19.图4为本实用新型的一种标准物质的储存装置的俯视结构图。
20.图5为本实用新型的图4中的a-a截面图。
21.图6为本实用新型的图5中的限位件和卡板连接的俯视结构图。
22.图7为本实用新型的图5中的活动放置箱被气缸伸长抬起的结构示意图。
23.其中,1-储存箱、2-常温室、3-冷藏室、4-冷冻室、5-驱动腔、6-储存腔、7-活动放置箱、8-放置板、9-放置孔、10-通孔、11放置区、12-室盖、13-箱盖、14-驱动电机、15-驱动电磁
阀、16-螺杆、17-气缸、18-限位件、19-卡板、20-卡槽、21-卡件、22-控制器。
实施方式
24.下面将通过具体实施方式对本实用新型的技术方案进行清楚、完整地描述。
25.本实用新型提供一种标准物质的储存装置,包括储存箱1,其具体结构如图1-4所示,存储箱依次顺序分为常温室2、冷藏室3和冷冻室4,常温室、冷藏室和冷冻室的下部均为驱动腔5,上部均依次设为数个储存腔6,每个驱动腔内均设有驱动机构,如图5所示,每个储存腔内设有活动放置箱7,活动放置箱内设有放置板8,放置板上设有放置孔9,每个储存腔底部均设有和对应的驱动腔连通的通孔10,驱动机构可通过通孔接触放置箱。使用时,将不同种类的标准物质根据室温、冷藏或者冷冻的放置需要,分别放置在常温室、冷藏室或者冷冻室内的不同活动放置箱,在需要取出储存中的标准物质时,通过驱动机构向上升抬起对应的活动放置箱进行标准物质取用。
26.为了能同时放置同一种类的不同容量的标准物质,每个放置板上均匀设有数个放置区11,每个放置区上的放置孔的孔径各不相同。
27.优选的,对应常温室、冷藏室和冷冻室的上端均分别设有室盖12,各个活动放置箱上也分别设有箱盖13。
28.本实用新型的驱动机构包括驱动电机14、驱动电磁阀15、螺杆16、气缸17、限位件18和卡板19,驱动电机和驱动电磁阀设于储存箱外表面,螺杆设于驱动腔内且两端和储存箱转动连接,螺杆一端和驱动电机传动连接,另一端设有卡件21;卡板设于螺杆下方,卡板和螺杆的长度方向均为数个储存腔的排列延伸方向;卡板上设有卡槽20,如图6所示,限位件18为倒t形状,限位件的下部卡于卡板下方,上部通过卡槽贯穿卡板并传动连接在螺杆上,气缸设于限位件上端,驱动电磁阀和气缸线路连接。
29.本实用新型的一种标准物质的储存装置使用时,可通过转动电机使得限位件在螺杆上移动至装有需要使用的标准物质的活动放置箱下方,通过电磁阀给气缸通电使其伸长,伸长端部通过对应储存腔底部的通孔向上抬起对应的活动放置箱,如图7所示,供工作人员取出需要的标准物质,再控制气缸缩短放下活动放置箱,该设置能够便于不同种类和不同容量的标准物质的同时储存,同时在保证能便于寻找和取出需要的标准物质的前提下不影响其他标准物质的储存,使用方便、高效。
30.本实用新型还包括控制器22,控制器分别和各个驱动电机、驱动电磁阀通讯连接。优选的,控制器为plc控制器。本实用新型的装置加上控制器的使用为,可将常温室、冷藏室和冷冻室中的不同的储存腔的位置储存在控制器内,使用时,通过控制控制器选择需要的位置(即选择需要的标准物质种类),控制器根据选择的位置控制驱动电机转动,间接控制气缸的移动,使其移动到选择位置的下方,通过驱动电磁阀给气缸供电使其伸长,将对应位置的活动放置箱向上移出供工作人员取出需要的标准物质,plc控制器对于位置的储存以及根据位置控制驱动电机转动属于现有技术,具体控制过程在此不再详细描述。
31.上面所述的实施例仅仅是本实用新型的优选实施方式进行描述,并非对本实用新型的构思和范围进行限定,在不脱离本实用新型设计构思的前提下,本领域中普通工程技术人员对本实用新型的技术方案作出的各种变型和改进均应落入本实用新型的保护范围,本实用新型的请求保护的技术内容,已经全部记载在技术要求书中。
