1.本实用新型涉及开关控制技术领域，更具体地说，涉及一种轻触式开关控制电路。


背景技术：

2.轻触开关是一种电子开关，属于电子元器件类。在电气自动控制电路中，手动向着开关操作方向施加一定的操作力度实现电路闭合接通，当撤除压力时电路就会断开。简单来说，就是轻轻按下去便能瞬间接通的开关。
3.目前，现有的开关一般都是由单片机检测控制，由于增加了单片机，则整个产品的经济成本较高。但是，通常需要对某些电子产品爆品需要控制成本，则需要一种使用安全可靠且成本低的开关控制电路。


技术实现要素：

4.本实用新型要解决的技术问题在于现有的开关一般都是由单片机检测控制，由于增加了单片机，则整个产品的经济成本较高，针对现有技术的上述的缺陷，提供一种轻触式开关控制电路，包括：
5.通过电气连接的开关s2、电阻充电电路、三极管导通电路、电容充电电路及电容放电电路；所述开关用于所述轻触式开关控制电路的开启与关闭，所述电阻充电电路用于当所述开关关闭时充电，所述三极管导通电路用于当所述开关打开时对三极管进行导通，所述电容充电电路用于当所述三极管导通电路对三极管进行导通时，对电容进行充电，所述电容放电电路用于当所述开关断开时对电容进行放电。
6.优选地，所述开关s2为轻触式开关。
7.优选地，所述电阻充电电路包括：依次串联连接的电阻r8、电阻r6及电容c4。
8.优选地，所述三极管导通电路包括：电容c4的一端与开关s2的一端连接，开关s2的另一端分别与电容c3的一端、三极管q4的基极b连接。
9.优选地，所述电容充电电路包括：三极管q3的基极b与三极管q4的集电极连接。
10.优选地，所述电容放电电路包括：电容c4的一端与二极管d2的正极连接，二极管d2的负极与三极管q4的集电极连接。
11.优选地，所述电容c4的容量大于电容c3的容量。
12.优选地，所述三极管q3为pnp型三极管。
13.优选地，所述三极管q4为npn型三极管。
14.优选地，所述三极管q3为2n3906、bcw70、3dg120c、s8550、3ck3f、bc557中的任何一种。
15.实施本实用新型的轻触式开关控制电路，具有以下有益效果：通过采用通过电气连接的开关s2、电阻充电电路、三极管导通电路、电容充电电路及电容放电电路；所述开关用于所述轻触式开关控制电路的开启与关闭，所述电阻充电电路用于当所述开关关闭时充电，所述三极管导通电路用于当所述开关打开时对三极管进行导通，所述电容充电电路用
于当所述三极管导通电路对三极管进行导通时，对电容进行充电，所述电容放电电路用于当所述开关断开时对电容进行放电；采用较少的元器件即可实现开关控制，物料少，性价比高，并且安全可靠。
附图说明
16.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。下面将结合附图及实施例对本实用新型作进一步说明，附图中：
17.图1是本实用新型轻触式开关控制电路的结构示意图；
18.图2是本实用新型轻触式开关控制电路中电阻充电电路电路图；
19.图3是本实用新型轻触式开关控制电路中三极管导通电路电路图；
20.图4是本实用新型轻触式开关控制电路中电容充电电路电路图；
21.图5是本实用新型轻触式开关控制电路中电容放电电路电路图。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.需要说明，若本实用新型实施例中有涉及方向性指示(诸如上、下、左、右、前、后
……
)，则该方向性指示仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。
24.另外，若本实用新型实施例中有涉及“第一”、“第二”等的描述，则该“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

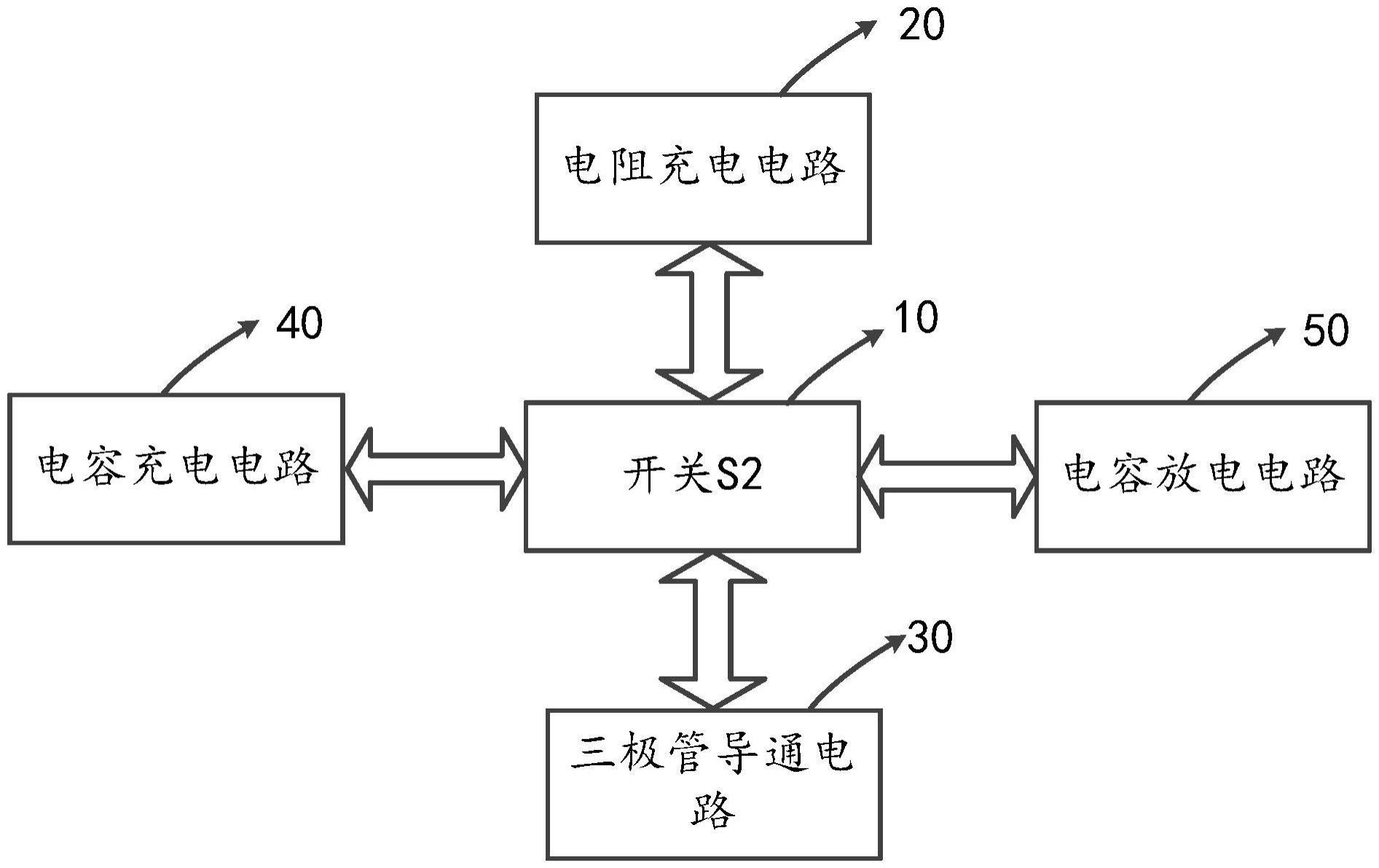

25.请参阅图1，为本实用新型轻触式开关控制电路的结构示意图。如图1所示，在本实用新型第一实施例提供的轻触式开关控制电路中，至少包括：通过电气连接的开关s2 10、电阻充电电路20、三极管导通电路30、电容充电电路40及电容放电电路50；开关s2 10用于轻触式开关控制电路的开启与关闭，电阻充电电路20用于当开关关闭时充电，三极管导通电路30用于当开关打开时对三极管进行导通，电容充电电路40用于当三极管导通电路对三极管进行导通时，对电容进行充电，电容放电电路50用于当开关断开时对电容进行放电。
26.在一些可选的实现方式中，开关s2为轻触式开关。轻触式开关也可以理解为，轻轻接触开关就可以控制开关的通断，即轻轻按下开关接通，松开即断开。轻触式开关可以包括密封型直插式轻触开关、led高绝缘电阻型轻触开关、超长寿命平型轻触开关、短行程贴片
式轻触开关、横向操作型直插式轻触开关、双作用键单刀双掷型轻触开关、等边标准型轻触开关及等边标准型轻触开关等。密封型直插式轻触开关，采用密封结构，引脚为直插式，故为密封性直插式轻触开关。防尘、防水能力很强。led高绝缘电阻型轻触开关，电路有发光二极管，加之其绝缘电阻达大于1000mω,故为led高绝缘电阻型轻触开关。超长寿命平型轻触开关，寿命高至100万次，执行机构为标准平型，故为超长寿命平型轻触开关。它的触点采用不锈钢镀银材质，降低了接通电阻，大大增强了导通可靠性。短行程贴片式轻触开关，执行机构的行程仅为0.15 /-0.05mm，引脚为贴片式，故为短行程贴片式轻触开关。它的短行程也决定了它的高使用寿命20万次。横向操作型直插式轻触开关，执行机构在侧面，且引脚为直插式，故为横向操作型直插式轻触开关。四个引脚，其中两个起固定及接地作用，另外两个为触点通断端子。双作用键单刀双掷型轻触开关，有双执行机构，触点为单刀双掷，故为双作用键单刀双掷型。它的绝缘电阻高达1000mω。等边标准型轻触开关，表面形状为正方形，且执行机构在顶表面的标准型，故为等边标准型轻触开关。这样的轻触开关有很多种，如：6.0*6.0、12.0*12.0、6.2*6.2、5.2*5.2、4.9*4.9、7.2*7.2等等，此外，他们有贴片式(smd)与直插式(dip)两种。等边标准型轻触开关，它的引脚为贴片式，且高度仅为0.8mm，故为超薄型贴片式轻触开关。它的超薄特性，决定了它适于高密度安装。
27.请参阅图2，为本实用新型轻触式开关控制电路中电阻充电电路20电路图。如图2所示，电阻充电电路20包括：依次串联连接的电阻r8、电阻r6及电容c4。本实用新型轻触式开关控制电路，处于初始状态上电时，开关s2未被按下处于断开状态，电容c4经电阻r8及电阻r6充电。
28.请参阅图3，为本实用新型轻触式开关控制电路中三极管导通电路30电路图。如图3所示，三极管导通电路30包括：电容c4的一端与开关s2的一端连接，开关s2的另一端分别与电容c3的一端、三极管q4的基极b连接。当开关s2被按下即开关s2处于打开状态，电容c4对电容c3充电，使三极管q4导通。
29.请参阅图4，为本实用新型轻触式开关控制电路中电容充电电路40电路图。如图4所示，电容充电电路40包括：三极管q3的基极b与三极管q4的集电极连接。三极管q4导通后，电流经过三极管q3的发射极e和基极b、电阻r5及三极管q4的集电极c和发射极e，使三极管q3导通，输出电压，进而对电容c3充电。
30.请参阅图5，为本实用新型轻触式开关控制电路中电容放电电路电路图。如图5所示，电容放电电路50包括：电容c4的一端与二极管d2的正极连接，二极管d2的负极与三极管q4的集电极连接。松开开关s2后，电容c4经过二极管d2、三极管q4的集电极c和发射极e放电，二极管d2的作用是使得电容c4放电更快。
31.再次按下开关s2按键，则电容c3对电容c4短暂充电，电容c3电压被拉低，三极管q4截止，进而三极管q3也截止。松开开关s2按键后回到：初始状态上电，s2未按下时，则电容c4经电阻r8和电阻r6充电。
32.电容c4的容量大于电容c3的容量。三极管q3为pnp型三极管。三极管q3为2n3906、bcw70、3dg120c、s8550、3ck3f、bc557中的任何一种，也可以选择同等功能的其他型号，本实施例选2n3906。2n3906主要作用是放大电信号,被广泛用于各类放大电路中。
33.三极管q4为npn型三极管，本实施例选2n3904，也可以选择同等功能的其他型号。2n3904是一款三端npn bjt，采用硅材料制成，采用to-92封装。在这种类型的晶体管中，大
部分电荷载流子是电子，因此它们总是带负电荷。该晶体管的状态可以根据基极端子的小电压(例如0.7v)从反向偏压变为正向偏压以导通。
34.可见，本实用新型轻触式开关控制电路，可以仅仅包括一个pnp型三极管、一个npn型三极管、两个容量不同的电容c3和c4、四个电阻r5、r6、r7、r8和开关s2，采用的元器件少，成本低，即可实现开关控制。本实用新型轻触式开关控制电路的控制过程是：
35.首先，本实用新型轻触式开关控制电路处于初始状态，上电，开关s2未按下，电容c4经过电阻r8及电阻r6充电经过一段时间后，电压接近输入电压vin，三极管q3处于截止状态，电容c3电压接近零电平，三极管q4处于截止状态。
36.其次，按下开关s2，电容c4的容量大于c3的容量，电容c4的端电压不能突变，电容c4对电容c3充电，三极管q4得到的较大的偏置电流使三极管q4导通，三极管q3因为三极管q4的导通，而拉低了基极电位，三极管q3导通输出电压给负载供电，同时对电容c3进行充电，三极管q4经过电阻r7从输出端得到偏置电流，从而三极管q4进一步得以导通。三极管q4导通后，电容c4经过三极管q4放电至接近零电平，为下一次按键做好准备。
37.然后松开开关s2按键时，本实用新型轻触式开关控制电路不动作。
38.再次按下开关s2，由于电容c4电压接近零，电容c3对电容c4短暂充电，瞬间电压接近零电平，三极管q4由于得不到偏置电流而截止，三极管q3也因此截止，输出端没有电压，进一步趋于截止。
39.松开开关s2按键后，电容c4经过电阻r8及电阻r6充电，为下一次开关s2按键做好准备。
40.本实用新型通过以上实施例的设计，其有益效果是：通过采用通过电气连接的开关s2、电阻充电电路、三极管导通电路、电容充电电路及电容放电电路；开关用于轻触式开关控制电路的开启与关闭，电阻充电电路用于当开关关闭时充电，三极管导通电路用于当开关打开时对三极管进行导通，电容充电电路用于当三极管导通电路对三极管进行导通时，对电容进行充电，电容放电电路用于当开关断开时对电容进行放电；采用较少的元器件即可实现开关控制，物料少，性价比高，并且安全可靠。
41.本实用新型是根据特定实施例进行描述的，但本领域的技术人员应明白在不脱离本实用新型范围时，可进行各种变化和等同替换。此外，为适应本实用新型技术的特定场合，可对本实用新型进行诸多修改而不脱离其保护范围。因此，本实用新型并不限于在此公开的特定实施例，而包括所有落入到权利要求保护范围的实施例。
