一种智能照明设备控制系统的制作方法-j9九游会真人

1.本实用新型涉及照明控制技术领域，特别是涉及一种智能照明设备控制系统。


背景技术：

2.电厂是指将某种形式的原始能转化为电能，以供固定设施或运输用电的动力厂。在电厂中，照明系统作为变电站内的生产辅助系统，其功能和照明效果对变电站内工作人员的工作效率有直接影响。完善的照明，能够降低人员工作失误率，同时降低工作安全风险。同时，电厂工作存在一定的危险性，因此需要对工作人员的位置进行实时检测，以进一步提高工作人员的工作安全性。
3.因此，亟需一种用于电厂的智能照明设备控制系统，以稳定电厂工作环境中的光照强度，以及基于工作人员的实时定位进一步提高工作安全性。


技术实现要素：

4.为了解决上述技术问题，本实用新型提供了一种智能照明设备控制系统，包括多组灯具，还包括检测元件、控制元件、电子标签和识读终端；
5.所述电子标签设置于所述灯具上，所述电子标签内设置有id信息；
6.所述识读终端通讯连接于所述电子标签和所述控制元件，通过识别所述id信息后转换为数据信息，并将所述数据信息发送至所述控制元件；
7.所述检测元件通讯连接于所述控制元件，用于获取环境数据；
8.所述控制元件通讯连接于所述灯具，并根据所述数据信息和/或所述环境数据调整所述灯具的工作状态。
9.在其中一些实施例中，所述智能照明设备控制系统还包括电连接于所述控制元件的调节面板；
10.所述调节面板设置有按键模组和显示屏。
11.在其中一些实施例中，所述按键模组包括模式切换按键、灯组控制按键和总开关按键。
12.在其中一些实施例中，所述电子标签包括多个，每一组所述灯具上设置有一个或多个所述电子标签。
13.在其中一些实施例中，所述检测元件包括光照强度检测元件和移动感应检测元件；其中，所述移动感应检测元件上设置所述电子标签。
14.在其中一些实施例中，所述电子标签包括控制器、存储器、射频模块和通讯模块；其中，控制器和存储器分别与所述通讯模块进行电连接。
15.在其中一些实施例中，所述智能照明设备控制系统还包括移动终端，通讯连接于所述控制元件，用于远程控制所述智能照明设备控制系统。
16.在其中一些实施例中，所述通讯连接通过lora或hplc实现。
17.在其中一些实施例中，所述电子标签为rfid电子标签。
18.与现有技术相比，其有益效果在于：
19.本实用新型公开一种智能照明设备控制系统，包括两种控制模式，即手动控制模式和智能控制模式，两种控制模式能够通过按键模组的模式切换按键进行切换。
20.当处于智能控制模式时，能够自动根据环境内的实时光照强度对灯具的开启数量进行调整，以使所检测的环境内的光照强度始终保持在稳定水平；即能够达到环境内光照强度的精确控制，从而使环境内的光照强度保持稳定。
21.同时，智能照明设备控制系统中的灯具连接有电子标签，能够通过电子标签和识别器获取移动的人、动物和/或物品的实时位置，并能够将实时位置的信息发送至控制元件；同时，能够控制灯具进行闪烁，以达到利用灯具实时提示人、动物和/或物品实时位置的效果，以提高环境内的安全系数。
22.当处于手动控制模式时，使用户能够在操作调节面板，手动将灯具转为全亮模式，或根据亮度需求增加或减少每个回路的灯具数量，以达到节能的目的。
附图说明

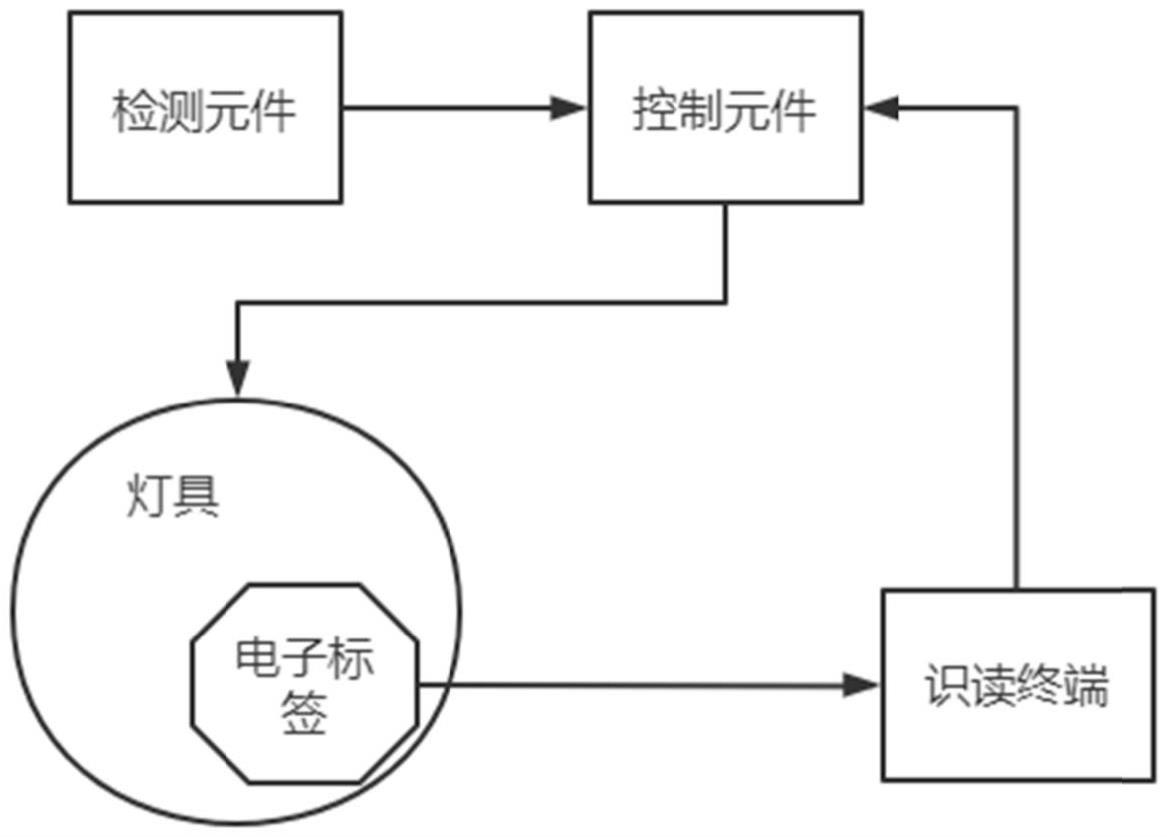

23.图1是本实用新型实施例智能照明设备控制系统的结构框图之一；
24.图2是本实用新型实施例智能照明设备控制系统的结构框图之二。
具体实施方式
25.下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。
26.在本技术的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本技术和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术的限制。
27.术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本技术的描述中，除非另有说明，“多个”的含义是两个或两个以上。
28.在本技术的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本技术中的具体含义。
29.如图1－2所示，本实用新型实施例提供一种智能照明设备控制系统，包括多组灯具，还包括检测元件、控制元件、电子标签和识读终端。
30.所述检测元件通讯连接于所述控制元件，用于获取环境数据，并将所述环境数据通过无线通讯发送至所述集控模块。
31.所述电子标签，设置于所述灯具上；所述电子标签内设置有id信息；具体的，每一所述电子标签内设置有唯一的id信息，用于快速定位具有该电子标签的灯具的位置。
32.所述识读终端通讯连接于所述电子标签和控制元件，通过识别所述id信息后转换为数据信息，并将所述数据信息发送至控制元件。具体的，所述识读终端通过识别所述电子标签id信息，定位所述电子标签的位置，并将所述位置的信息转换为数据信息发送至控制元件。
33.所述控制元件通讯连接于所述灯具，并根据所述数据信息和/或所述环境数据调整所述灯具的工作状态。
34.在其中一些实施例中，所述智能照明设备控制系统还包括调节面板，电连接于所述控制元件；所述调节面板设置有按键模组和显示屏。具体的，所述智能照明设备控制系统包括手动控制模式和智能控制模式，所述调节面板用于对所述手动控制模式和所述智能控制模式进行切换。
35.在其中一些实施例中，所述按键模组包括模式切换按键、灯组控制按键和总开关按键。具体的，所述模式切换按键用于对所述手动控制模式和所述智能控制模式进行切换；所述灯组控制按键包括多个，每一灯组控制按键对应一个灯组，用于手动控制该灯具的工作状态；所述总开关按键用于控制所述智能照明设备控制系统的整体开关。
36.在其中一些实施例中，所述电子标签包括多个，每一组所述灯具上设置有一个或多个所述电子标签。
37.在其中一些实施例中，所述检测元件包括光照强度检测元件和移动感应检测元件；其中，所述移动感应检测元件上设置所述电子标签。具体的，所述光照强度检测元件包括多个，用于检测区域内的光照强度；所述移动感应检测元件包括多个，用于检测区域内移动的人、动物和/或物品。当所述移动感应检测元件上的电子标签检测到正在移动的人、动物和/或物品时，该电子标签向识读终端发送载波信息，识读终端接收该电子标签的载波信息后，获取该电子标签所在位置信息，并将该位置信息发送至控制元件。
38.在其中一些实施例中，所述电子标签包括控制器、存储器和通讯模块；其中，控制器和存储器分别与所述通讯模块进行电连接。具体的，控制器用于提供与数据电路和与主机的电气接口，将数据电路上的串行比特流装配成字符，或将字符拆卸成串行比特流；存储器用于储存电子标签的id信息；通讯模块用于与识读终端通讯。
39.在其中一些实施例中，所述智能照明设备控制系统还包括移动终端，通讯连接于所述控制元件，用于远程控制所述智能照明设备控制系统。具体的，当所述移动感应检测元件上的电子标签检测到正在移动的人、动物和/或物品时，该电子标签向识读终端发送载波信息，识读终端接收该电子标签的载波信息后，获取该电子标签所在位置信息，并将该位置信息发送至控制元件；控制元件向移动终端发送实时信息，以达到用户远程监控的目的。
40.在其中一些实施例中，所述通讯连接通过lora通讯或hplc通讯实现。
41.在其中一些实施例中，所述电子标签为rfid电子标签。
42.综上，在本实用新型提供智能照明设备控制系统的工作原理和流程：
43.本实用新型提供的智能照明设备控制系统包括两种模式：手动控制模式和智能控制模式。
44.调节面板上的按键模组包括模式切换按键、灯组控制按键和总开关按键。总开关按键用于整体开闭智能照明设备控制系统；模式切换按键用于手动控制模式和智能控制模式之间的切换；灯组控制按键包括多个，用于在手动控制模式下，对多个灯组进行分别控
制。
45.手动控制模式：切换至手动控制模式后，可以分别利用多个灯组控制按键，根据用户需求对多个灯组的开关状态进行分别控制。
46.智能控制模式：智能照明设备控制系统设置有检测元件，用于实时检测并获取环境数据；具体的，检测元件包括光照强度检测元件和移动感应检测元件。
47.光照强度检测元件用于检测区域内的光照强度，并将实时光照强度发送至控制元件，当光照强度小于控制元件中的光照强度预设值时，控制元件自动开启一个或多个处于关闭状态的灯具，以达到补光效果；当光照强度大于控制元件中的光照强度预设值时，控制元件自动关闭一个或多个处于开启状态的灯具，以此控制光照强度始终处于预设强度范围内。
48.移动感应检测元件用于检测正在移动的人、动物和/或物品，当移动感应检测元件检测到正在移动的人、动物和/或物品时，该电子标签向识读终端发送载波信息，识读终端接收该电子标签的载波信息后，获取该电子标签的唯一id信息与所在位置信息，并将该位置信息发送至控制元件；控制元件向移动终端发送实时信息，以达到用户远程监控的目的；同时，控制元件向该电子标签附近的电子标签发送信息，以控制灯具的闪烁，实时明确正在移动的人、动物和/或物品的实时位置。
49.综上，本实用新型提供的智能照明设备控制系统包括两种控制模式，能够通过按键模组的模式切换按键进行切换。
50.当处于智能控制模式时，能够自动根据环境内的实时光照强度对灯具的开启数量进行调整，以使所检测的环境内的光照强度始终保持在稳定水平；同时，智能照明设备控制系统能够实时监测移动的人、动物和/或物品，在将人、动物和/或物品实时位置的信息发送至控制元件的同时，能够控制灯具进行闪烁，以达到利用灯具实时提示人、动物和/或物品实时位置的效果。
51.当处于手动控制模式时，使用户能够在操作调节面板，手动将灯具转为全亮模式，或根据亮度需求增加或减少每个回路的灯具数量，以达到节能的目的。
52.以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和替换，这些改进和替换也应视为本实用新型的保护范围。
