1.本实用新型属于电气设备技术领域，特别是涉及一种辅助电机控制箱。


背景技术：

2.控制箱适用开厂矿、企业、商场、宾馆、学校、机场、港口、医院、高层建筑、生活小区等场合，交流50hz，额定工作电压为交流380v的低压电网系统中，作为动力、照明配电及电动机控制之用，适合室内挂墙、户外落地安装的配电设备，但是现有的控制箱存在以下缺陷：
3.1、厂矿、企业、商场等一些较大的地方，使用的控制箱较多，经常会把控制箱进行叠放处理，使得控制箱之间产生较大的摩擦，控制箱的外壳容易发生损坏，大大减少了控制箱的使用寿命，增加不必要的成本支出，且还会影响控制箱部的器件。
4.2、现有的控制箱无法与地面间隔开一定的距离，大多控制箱的底部都是平滑的面板，控制器与地面的接触面积较大，长期放置在地上，控制器的面板容易受潮气影响，导致底部遭受侵蚀，且会给控制箱内部的器件造成一定的损害，影响控制箱的使用效果。


技术实现要素：

5.本实用新型的目的在于提供一种辅助电机控制箱，通过设置的垫块、支撑组件和限位组件，解决了现有的经常会把控制箱进行叠放处理，使得控制箱之间产生较大的摩擦，控制箱的外壳容易发生损坏，以及现有的控制箱无法与地面间隔开一定的距离，长期放置在地上，控制器的面板容易受潮气影响，导致底部遭受侵蚀的问题。
6.为解决上述技术问题，本实用新型是通过以下技术方案实现的：
7.本实用新型为一种辅助电机控制箱，包括垫块、箱体、支撑板、支撑组件和箱门，所述箱体的顶部和底部均固定连接有支撑板，所述箱体顶部的支撑板上固定连接有垫块，所述箱体下端支撑板的底部与支撑组件的顶部固定连接，所述箱体的一侧通过合页与箱门的一侧转动连接，所述箱门一侧的中心位置处固定连接有锁扣。
8.进一步地，所述箱体内壁的两侧均固定连接有固定杆，且固定杆有两个，所述箱体内壁上部连接的固定杆上固定连接有第一控制模块，所述箱体内壁下部连接的固定杆上固定连接有第二控制模块，本实用新型利用固定杆能够将第一控制模块和第二控制模块固定住，且能够有序的进行排列，大大增加了本实用新型的稳固性和有序性。
9.进一步地，所述箱体下部支撑板两侧的中心位置处固定连接有限位组件，且限位组件有两个，本实用新型利用限位组件，使得控制箱在进行叠放时，能够将支撑柱的一段收起，并固定在限位组件上，大大增加了本实用新型的实用性。
10.进一步地，所述支撑组件包括第一限位板、第二固定块和支撑柱，所述第一限位板内壁的中心位置处连接有支撑柱，所述支撑柱的底部与第二固定块顶部的中心位置处固定连接，本实用新型利用第一限位板、第二固定块和支撑柱的连接方式，使得本实用新型在使用时更加的方便，由设置的第二固定块，大大增加了与地面的接触面积，使得本实用新型更
加的稳固。
11.进一步地，所述第一限位板的顶部开设有第一限位孔，所述支撑柱两侧的顶部固定连接有第一固定块，所述第二固定块两侧的一端固定连接有活动块，本实用新型利用第一固定块，能够将支撑柱的一端与第一限位板转动连接，使得支撑柱能够转动一定的角度，大大增加了本实用新型的灵活性。
12.进一步地，所述限位组件包括第二限位板、第二限位孔和第三限位孔，所述第二限位板上开设有第三限位孔，所述第二限位板的两侧上开设有第二限位孔，本实用新型利用第二限位孔，能够与活动块相互配合，使活动块卡接在第二限位孔上，并达到固定的效果。
13.本实用新型具有以下有益效果：
14.1、本实用新型通过设置垫块和支撑组件，控制箱进行叠放时，将支撑组件上的第一限位板卡接到另一个控制箱顶部的垫块上进行叠落，避免了控制箱之间的接触面积较大，容易使控制箱的外壳发生磨损，大大增加了控制箱的使用寿命。
15.2、本实用新型支撑组件和限位组件，按动支撑组件上的活动块，将支撑柱从限位组件中拿出，需要叠放时，将支撑组件上的支撑组卡接在限位组件中，避免了控制箱的底部长期与地面接触，使得外壳遭受侵蚀，大大节省了经济成本的支出。
16.当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
附图说明
17.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

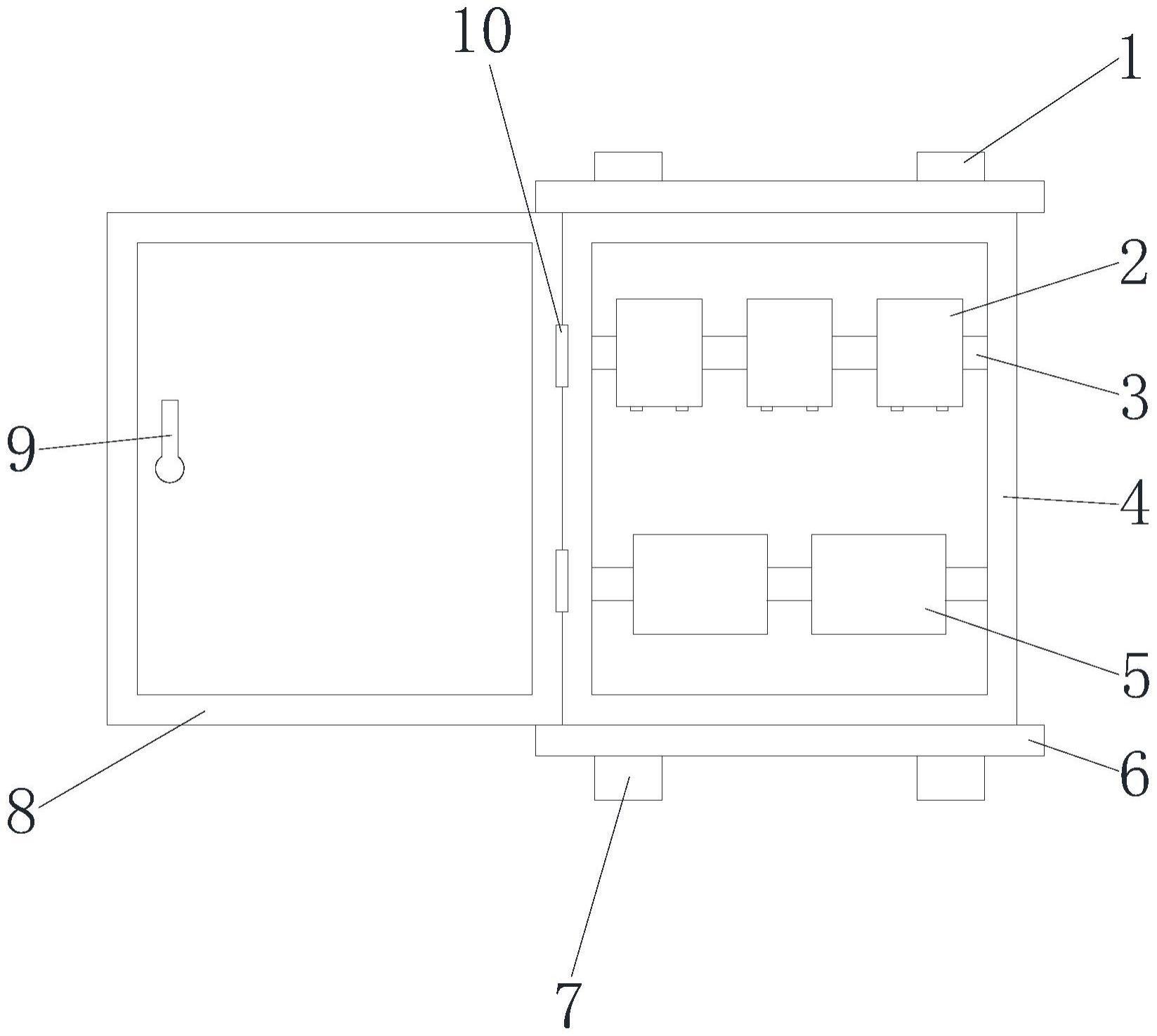

18.图1为本实用新型的结构示意图；
19.图2为本实用新型的仰视图；
20.图3为本实用新型图1中支撑组件的结构示意图；
21.图4为本实用新型图2中限位组件的结构示意图。
22.附图中，各标号所代表的部件列表如下：
23.1、垫块；2、第一控制模块；3、固定杆；4、箱体；5、第二控制模块；6、支撑板；7、支撑组件；701、第一限位板；702、第一固定块；703、第二固定块；704、活动块；705、支撑柱；706、第一限位孔；8、箱门；9、锁扣；10、合页；11、限位组件；1101、第二限位板；1102、第二限位孔；1103、第三限位孔。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
25.请参阅图1-4所示，本实用新型为一种辅助电机控制箱，包括垫块1、箱体4、支撑板6、支撑组件7和箱门8，箱体4的顶部和底部均固定连接有支撑板6，箱体4顶部的支撑板6上
固定连接有垫块1，箱体4下端支撑板6的底部与支撑组件7的顶部固定连接，箱体4的一侧通过合页10与箱门8的一侧转动连接，箱门8一侧的中心位置处固定连接有锁扣9，垫块1与支撑组件7均有四个，垫块1与支撑组件7上的第一限位板701卡接，便于叠放时更加的稳固，合页10有两个，均固定在箱体4与箱门8的交界处。
26.其中如图1所示，箱体4内壁的两侧均固定连接有固定杆3，且固定杆3有两个，箱体4内壁上部连接的固定杆3上固定连接有第一控制模块2，箱体4内壁下部连接的固定杆3上固定连接有第二控制模块5，第一控制模块2有三个，第二控制模块5有两个，固定杆3上分别安装有相同的型号的模块，便于对第一控制模块2和第二控制模块5进行区别和管理。
27.其中如图2所示，箱体4下部支撑板6两侧的中心位置处固定连接有限位组件11，且限位组件11有两个，支撑组件7呈矩形排列，使得控制箱受力均匀，更加稳固，限位组件11分别与支撑组件7的一端进行连接，一个限位组件11连接两个支撑组件7。
28.其中如图3所示，支撑组件7包括第一限位板701、第二固定块703和支撑柱705，第一限位板701内壁的中心位置处连接有支撑柱705，支撑柱705的底部与第二固定块703顶部的中心位置处固定连接，第一限位板701的前侧面开设有空腔，便于支撑柱705转动，第一限位板701的两侧均开设有通孔，支撑柱705两侧的第一固定块702穿过通孔固定在第一限位板701上，第一限位板701的顶部开设有第一限位孔706，支撑柱705两侧的顶部固定连接有第一固定块702，第二固定块703两侧的一端固定连接有活动块704，第一限位孔706有两个，通过外界螺栓穿过第一限位孔706与支撑板6进行连接，能够将支撑组件7固定在支撑板6上，第二固定块703呈矩形，能够增大摩擦，第二固定块703上的活动块704之间连接有弹簧件，使得活动块704能够达到伸缩效果。
29.其中如图4所示，限位组件11包括第二限位板1101、第二限位孔1102和第三限位孔1103，第二限位板1101上开设有第三限位孔1103，第二限位板1101的两侧上开设有第二限位孔1102，第二限位板1101呈u型，第二限位孔1102有四个，第三限位孔1103有两个，通过外界螺栓穿过第三限位孔1103与支撑板6进行连接，第二固定块703上的活动块704穿过第二限位孔1102，并与第二限位孔1102卡接。
30.工作原理：通过外接螺栓将支撑组件7和限位组件11固定在支撑板6上，通过按动活动块704，将活动块704从第二限位孔1102上拿出，对控制箱进行支撑，进行叠放时，将支撑柱705一端的活动块704卡接到第二限位孔1102上，再将控制箱底部的支撑组件7卡接到另一个控制箱顶部的垫块1上。
31.在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
32.以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
