1.本实用新型涉及安全扫描仪技术领域，具体的说，涉及一种具有自动温控散热装置的安全扫描仪。


背景技术：

2.汽车总装车间大部分自动化设备依靠西克(sick)自动扫描仪来保障人身安全，扫描仪出厂建议工作温度为-20℃-50℃，但夏天车间温度达到40℃，扫描仪自身工作发热，散热不好的位置能达到60℃以上，长时间在高温环境下工作，会造成扫描仪过热损坏，需要更换，更换一个需要30分钟，每个成本26000元，不仅影响车间产量，而且极大增加了生产成本。


技术实现要素：

3.为了解决上述技术问题，本实用新型提供了一种具有自动温控散热装置的安全扫描仪，在扫描仪本体设置散热装置，对扫描仪本体进行降温。
4.本实用新型解决技术问题采用如下技术方案：
5.一种具有自动温控散热装置的安全扫描仪，包括扫描仪本体和散热装置；其中，所述散热装置包括散热块、散热风扇、测温探头和控制器，所述散热块固定设置于扫描仪本体的顶部，所述散热风扇固定设置于散热块的顶部，所述测温探头设置于散热块；所述测温探头与控制器电连接，用于向控制器发送其采集的温度值；所述散热风扇与控制器电连接，用于根据控制器接收到的测温探头采集的温度值运行或停止；所述控制器预先设置有风扇启动阈值和风扇停止阈值。
6.进一步地，所述散热块包括底板和多个散热片，所述散热片垂直设置于底板，加强散热块的散热效果。
7.进一步地，所述底板与扫描仪本体顶部之间设置有导热硅脂，提高扫描仪本体与散热块之间的导热效果。
8.进一步地，所述底板设置有固定孔，所述测温探头设置于固定孔内，将测温探头固定设置于散热块底部，靠近扫描仪本体顶部，更准确地体现扫描仪本体的温度。
9.进一步地，所述散热风扇为沿散热块的长度方向设置的多个。
10.进一步地，所述散热风扇为2-4个，合理布置散热风扇，使散热风扇覆盖整个散热块。
11.进一步地，每个所述散热风扇所对应的散热片为2-6个，合理设置散热片的数量，提高散热效果。
12.进一步地，所述风扇启动阈值为40-45℃中的一个，所述风扇停止阈值为33-35℃中的一个。
13.进一步地，所述控制器通过24v电源供电，供电方便。
14.进一步地，所述散热块的材质为铜、铝或铝合金，保证散热块的散热效果并控制成
本。
15.与现有技术相比，本实用新型的有益效果在于：
16.(1)该散热装置结构简单，安装方便；完全自动化运行，免维护，安装调试后不需要后期维护保养。
17.(2)降温速度快，降温效果好，从40℃降到35℃仅需要10-15分钟，有效的降低了安全扫描仪的温度，解决了安全扫描仪工作时过热烧坏的情况，可以保护安全扫描仪正常工作，增加了安全扫描仪的使用寿命。
附图说明

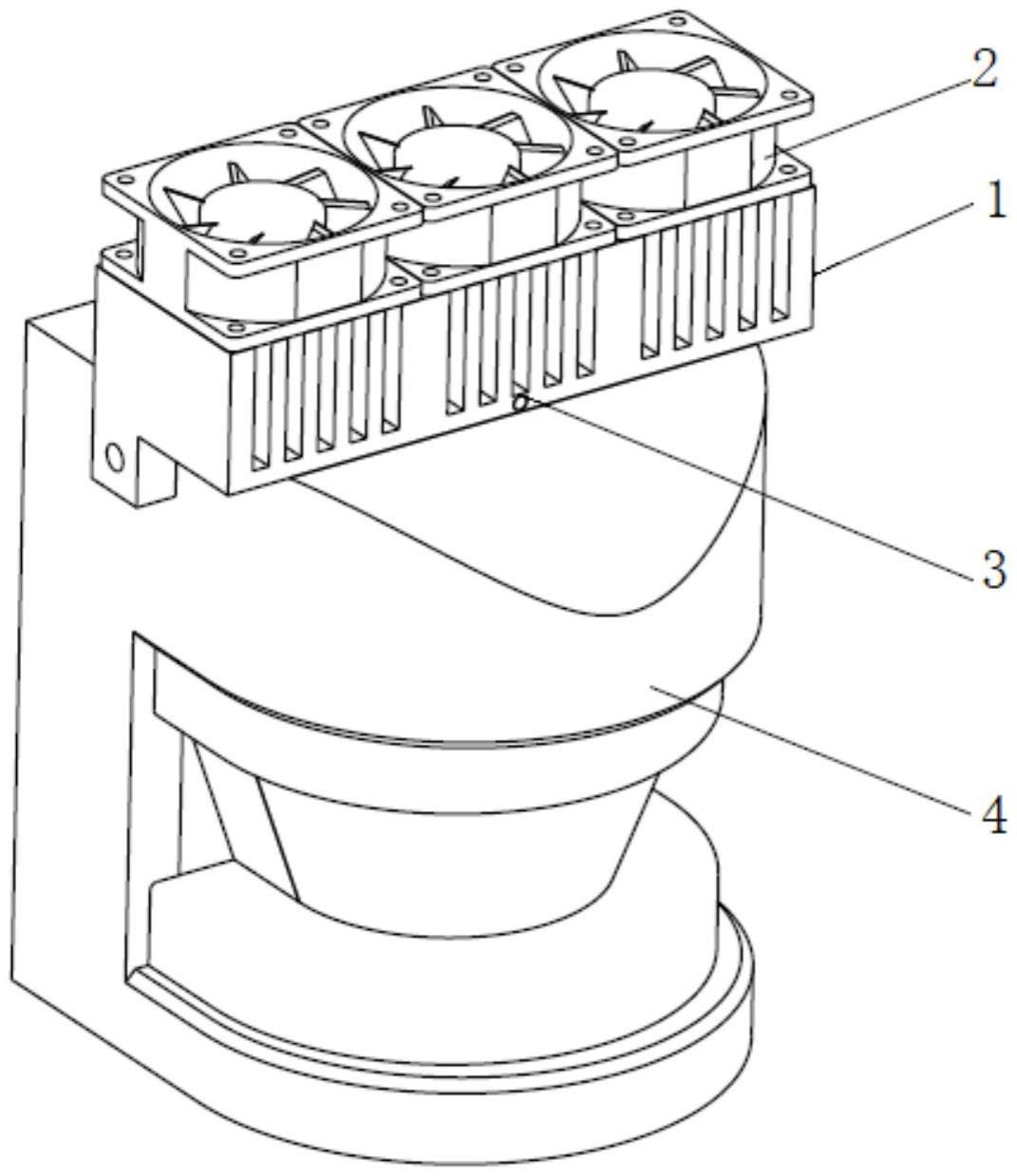

18.图1为本实用新型具有自动温控散热装置的安全扫描仪的结构示意图。
19.图2为本实用新型散热装置的爆炸图。
20.图中：1-散热块；11-底板；12-散热片；121-螺纹孔；13-固定孔；2-散热风扇；21-散热风扇外框；211-安装孔；3-测温探头；4-扫描仪本体。
具体实施方式
21.为使本实用新型的目的、技术方案及优点更加清楚明白，以下参照附图并举实施例，对本实用新型进一步详细说明。
22.在本实用新型的描述中，需要说明的是，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。
23.本实用新型提供了一种具有自动温控散热装置的安全扫描仪，结合图1和图2所示，包括扫描仪本体4和散热装置；其中，所述散热装置包括散热块1、散热风扇2、测温探头3和控制器，所述散热块1固定设置于扫描仪本体4的顶部，所述散热风扇2固定设置于散热块1的顶部，所述测温探头3设置于散热块1；所述测温探头3与控制器电连接，用于向控制器发送其采集的温度值；所述散热风扇2与控制器电连接，用于根据控制器接收到的测温探头3采集的温度值运行或停止；所述控制器预先设置有风扇启动阈值和风扇停止阈值。
24.将散热块1加工成与扫描仪顶部(设备散热区)相适配的长方体，用螺栓固定在扫描仪本体4顶部，扫描仪本体4的热量可以传导到散热块1，测温探头3采集散热块1的温度，并将采集到的温度值发送到控制器，当控制器接收到的温度值大于或者等于风扇启动阈值时，控制器控制散热风扇2自动开启，对散热块1吹风，从而对散热块1和扫描仪本体4进行降温。随着散热块1温度的降低，当控制器接收到的温度值降低到小于或者等于风扇停止阈值时，控制器控制散热风扇2自动关闭，这样就实现了对扫描仪本体4的自动温控散热降温的功能。
25.在一些实施例中，所述散热块1包括底板11和多个散热片12，所述散热片12垂直设置于底板11，底板11直接与扫描仪本体4顶部接触导热，散热片12可以加强散热块1的散热效果。优选地，所述底板11与扫描仪本体4顶部之间设置有导热硅脂，在底板11与扫描仪本体4之间涂抹导热硅脂，可以填充两者之间的缝隙，提高扫描仪本体4与散热块1之间的导热效果。
26.在一些实施例中，所述底板11设置有固定孔13，所述测温探头3设置于固定孔13内，这样，可以将测温探头3固定设置于散热块1底部，靠近扫描仪本体4顶部，用来测量安全
扫描仪散热区的最高温度，更准确地体现扫描仪本体4的温度。
27.在一些实施例中，所述散热风扇2为沿散热块1的长度方向设置的多个；优选地，所述散热风扇2为2-4个，每个所述散热风扇2所对应的散热片12为2-6个。例如，散热风扇2可以设置为2个、3个或4个，每个所述散热风扇2所对应的散热片12可以设置为2个、3个、4个、5个或6个，散热风扇2吹向散热片12，有效带走散热片12的热量。散热块1的结构设计和散热风扇2的选型相配合，合理布置散热风扇2和设置散热片12的数量，使散热风扇2覆盖整个散热块1，既保证散热效果，又能节省空间，并减少电能的消耗，还能达到最低运行噪音和现场使用安全要求。还需要配合散热风扇2设置散热片12的结构，使散热风扇2方便地固定于散热块1上。例如，所述散热风扇2为3个时，通过2个m8x10的螺栓将散热块1直接固定在扫描仪本体4顶部，在散热风扇外框21的安装孔211对应的散热片12上打螺纹孔121，再通过12个m4x10的螺栓将3个散热风扇2的外框固定在散热块1顶部，这样可以合理利用现场空间，将散热装置方便地加装于现有安全扫描仪，不影响安全扫描仪的现场布置和正常工作。安装方便，安装调试后也不需要后期维护保养。为了加强散热风扇2固定的稳固性，可以将散热风扇外框21的安装孔211对应的散热片12加厚。这样，散热风扇2对应的较薄的散热片12可以有效带走扫描仪本体4的热量，散热风扇外框21的安装孔211对应的较厚的散热片12在散热时，还可以加强散热风扇2安装的稳固性。
28.在一些实施例中，所述风扇启动阈值为40-45℃中的一个，所述风扇停止阈值为33-35℃中的一个，例如，所述风扇启动阈值可以设置为40℃、41℃、42℃、43℃、44℃、45℃等，所述风扇停止阈值可以设置为33℃、34℃、35℃等。
29.所述散热块1的材质可以使用铜，导热效果好，或者也可以使用铝或者铝合金，保证散热块1的散热效果并控制成本。例如，所述风扇启动阈值设置为40℃，所述风扇停止阈值设置为35℃，所述散热风扇2为3个时，当控制器接收到的温度值大于或者等于40℃时，控制器控制3个散热风扇2开启，对散热块1吹风，对散热块1和扫描仪本体4进行降温，当控制器接收到的温度值降低至小于或者等于35℃时，控制器控制3个散热风扇2关闭。从40℃降到35℃仅需要10-15分钟，降温速度快，降温效果好，有效的降低了安全扫描仪的温度，解决了安全扫描仪工作时过热烧坏的情况，可以保护安全扫描仪正常工作，增加了安全扫描仪的使用寿命。
30.所述控制器通过24v电源供电，可以直接使用安全扫描仪的供电电源，供电方便，不需要额外增加电源。
