1.本实用新型涉及潮流能发电技术领域，尤其涉及一种潮流能发电机装置。


背景技术：

2.随着世界能源日趋紧张，海洋能作为一种绿色可再生能源，受到世界各沿海国家的普遍重视，全球的海洋可再生能源丰富，有非常可观的开发前景，在为人类提供生存空间、食品、矿物、能源及水资源等方面将发挥重要作用。而潮流能属于海洋可再生能源，清洁无污染且资源十分丰富，潮流能发电装备工作在复杂且恶劣的海洋工况环境中，其工作原理为将潮流能转化为机械能再通过发电机转换成电能进行存储，具有良好的开发前景。然而现在都在利用潮流能用来发电，由于潮流能时大时小，而潮流能发电机中不能有效地控制流量，因此潮流能在较大时，发电机会长时间大功率发电容易损坏，因此还有待进一步改进。


技术实现要素：

3.本实用新型所要解决的技术问题是克服现有技术中存在的不足，提供一种潮流能发电机装置。
4.本实用新型是通过以下技术方案予以实现：
5.一种潮流能发电机装置，包括管道、与管道相连通的输送管、与输送管相连通的导流罩以及安装在管道上的发电机本体，所述管道内转动连接有转杆，所述转杆外环周设置有叶片，转杆的端部与发电机本体相连，所述输送管内设置有与输送管内壁滑动连接的调节块，所述调节块的侧壁开设有开口，调节块连接有驱动件，所述驱动件能够带动调节块沿着输送管内壁滑动并调节所述开口大小。
6.根据上述技术方案，优选地，所述驱动件包括固定连接于导流罩内的内壳、设于内壳上端的活塞以及与活塞相连的液压缸，所述液压缸安装在内壳内部，所述活塞上部与调节块底部相连接。
7.根据上述技术方案，优选地，所述转杆底部固接有连接环，所述连接环外环周固接有连接杆，各所述连接杆分别与叶片固定连接。
8.根据上述技术方案，优选地，所述连接杆端部与管道内壁滑动连接，所述管道内壁固接有固定环，所述连接杆端部设有滚轮，所述连接杆通过滚轮与固定环相连接。
9.根据上述技术方案，优选地，所述内壳下部连接有导流块。
10.根据上述技术方案，优选地，所述发电机本体通过支撑架安装在管道上端。
11.本实用新型的有益效果是：
12.本实用新型结构设计科学合理，易于实现，通过调节块在输送管内滑动，从而调节开口的大小，对潮流的流量进行调节，避免潮流过大造成发电机损坏，同时通过设置固定环对连接杆进行支撑，可以使叶片转动时更加顺滑、稳定。
附图说明

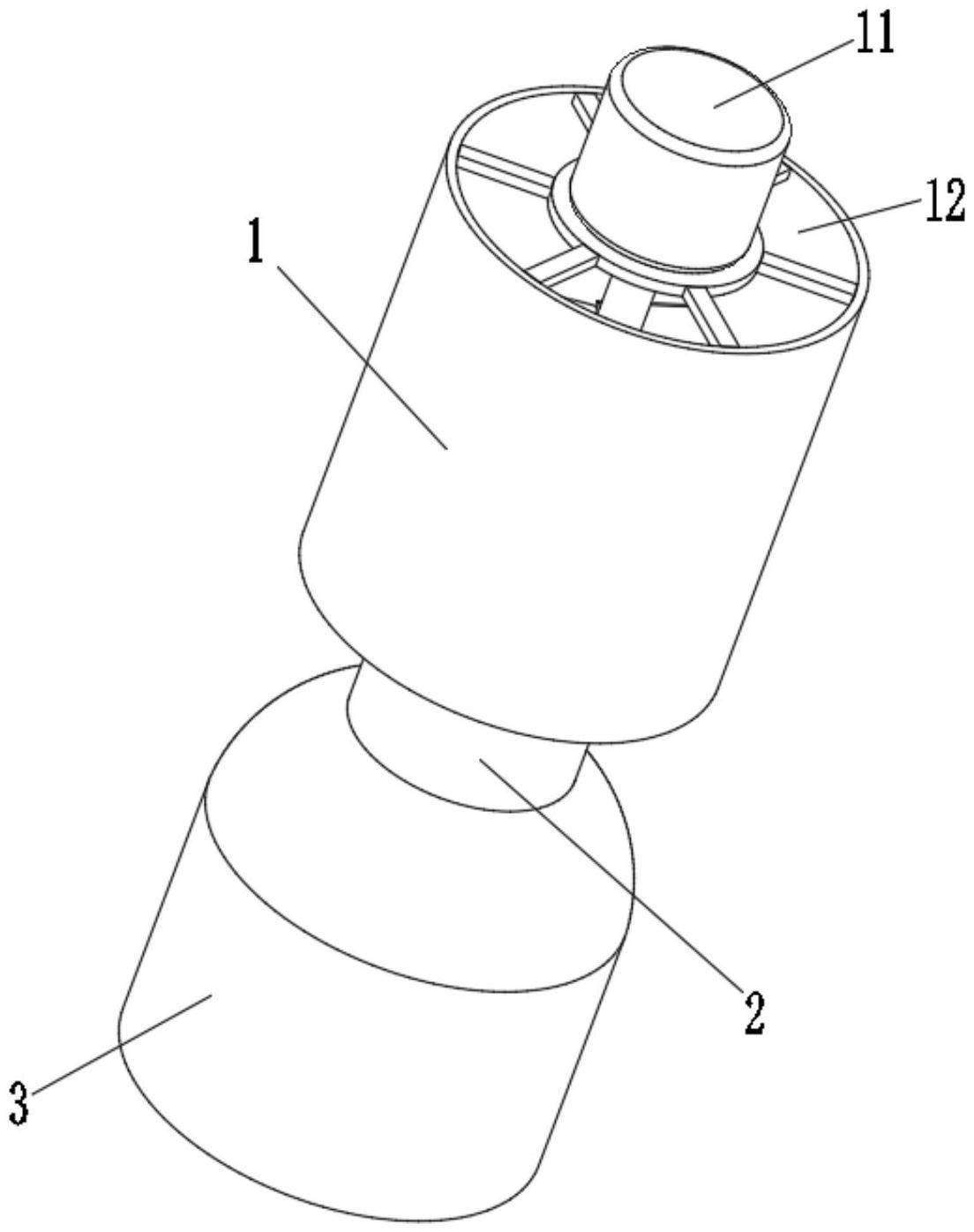

13.图1是本实用新型的立体结构示意图。
14.图2是本实用新型的立体结构剖面图。
15.图3是本实用新型捕获管的内部结构示意图。
16.图4是本实用新型管道的内部结构示意图。
17.图5是图2中a处的放大结构示意图。
18.图中：1、管道；11、发电机本体；12、排水口；13、支撑架；14、转杆；141、连接环；142、连接杆；143、叶片；15、固定环；151、环形槽；152、滚轮；2、输送管；21、调节块；22、开口；3、导流罩；31、导流槽；32、内壳；33、液压缸；34、活塞；35、导流块。
具体实施方式
19.为了使本技术领域的技术人员更好地理解本实用新型的技术方案，下面结合附图和最佳实施例对本实用新型作进一步的详细说明。基于实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于实用新型保护的范围。
20.在实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对实用新型的限制。
21.此外，还需要说明的是，在本发明的描述中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，还可以是两个元件内部的连通。对于本领域技术人员而言，可根据具体情况理解上述术语在本发明中的具体含义。
22.实施例1:如图所示，本实用新型包括管道1、与管道1相连通的输送管2、与输送管2相连通的导流罩3以及安装在管道1上的发电机本体11，所述管道1内转动连接有转杆14，所述转杆14外环周设置有叶片143，转杆14的端部与发电机本体11相连，所述输送管2内设置有与输送管2内壁滑动连接的调节块21，所述调节块21的侧壁开设有开口22，调节块21连接有驱动件，所述驱动件能够带动调节块21沿着输送管2内壁滑动并调节所述开口22大小。
23.其中，驱动件包括固定连接于导流罩3内的内壳32、设于内壳32上端的活塞34以及与活塞34相连的液压缸33，所述液压缸33安装在内壳32内部，所述活塞34上部与调节块21底部相连接。本例中调节块21为管状结构，底部封口，调节块21侧壁开口22，并与输送管2内壁沿轴向滑动连接，从而使水流从调节块21的侧壁开口22处进入输送管2中，并进入管道1内。通过启动液压缸33使其带动活塞34移动，则调节块21会在输送管2内滑动，从而调节开口22的大小，对潮流的流量进行调节，避免潮流过大造成发电机损坏。
24.实施例2:如图所示，本实用新型包括管道1、与管道1相连通的输送管2、与输送管2相连通的导流罩3以及安装在管道1上的发电机本体11，本例中发电机本体11优选但不限于通过支撑架13安装在管道1上端。所述管道1内转动连接有转杆14，所述转杆14外环周设置有叶片143，转杆14的端部与发电机本体11相连，所述输送管2内设置有与输送管2内壁滑动连接的调节块21，所述调节块21的侧壁开设有开口22，调节块21连接有驱动件，所述驱动件
能够带动调节块21沿着输送管2内壁滑动并调节所述开口22大小。驱动件包括固定连接于导流罩3内的内壳32、设于内壳32上端的活塞34以及与活塞34相连的液压缸33，所述内壳32下部连接有导流块35，所述液压缸33安装在内壳32内部，所述活塞34上部与调节块21底部相连接。
25.此外，转杆14底部固接有连接环141，所述连接环141外环周固接有连接杆142，连接杆142的个数与叶片143相同，各所述连接杆142分别与叶片143固定连接。本例中连接杆142端部与管道1内壁滑动连接，所述管道1内壁固接有固定环15，固定环15内表面设有环形槽151，所述连接杆142端部设有滚轮152，滚轮152与连接杆142一端转动连接，滚轮152外表面与环形槽151内表面接触，使连接杆142通过滚轮152与固定环15相连接。潮流通过输送管2进入到管道1内推动叶片143转动，则连接杆142带动转杆14转动，连接杆142上的滚轮152会在环形槽151内转动，可以使连接杆142转动时更加顺滑，同时固定环15用于对连接杆142起支撑作用。
26.本专利优选但不限于采用如下实施方式：将该装置放置到潮流处，则潮流会进入到导流罩3内，通过导流块35将潮流导入到导流罩3内部(即导流槽31内)，通过启动液压缸33使其带动活塞34移动，则调节块21会在输送管2内滑动，从而调节开口22的大小，对潮流的流量进行调节，避免潮流过大造成发电机损坏，则潮流通过输送管2进入到管道1内推动叶片143转动，则连接杆142带动转杆14转动，连接杆142上的滚轮152会在环形槽151内转动，可以使连接杆142转动时更加顺滑，最后通过转杆14的转动会带动发电机本体11发电，潮流通过排水口12排出。
27.本实用新型结构设计科学合理，易于实现，通过调节块在输送管内滑动，从而调节开口的大小，对潮流的流量进行调节，避免潮流过大造成发电机损坏，同时通过设置固定环对连接杆进行支撑，可以使叶片转动时更加顺滑、稳定。
28.以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
