1.本实用新型涉及风机发电组混搭技术领域，具体为风力发电机组混塔拼装平台。


背景技术：

2.风力发电机组在市场的不断发展的情况下，已经有了高超的拼搭的技术出现了，而随着市场的成熟，在对一些基础的地点设置有风力发电机，而为了获取更多的资源，就需要在其他区域上设置更高的风力发电机，以使用区域的调整，而风力发电机的组装本身是通过各个板块进行组装，通过组装可以对风力发电机的高度进行更深化的调整。
3.现检索到申请号为：cn202222797031.7本实用新型公开了一种风力发电机组混塔拼装平台，包括预拼装平台和定位预埋板；所述预拼装平台呈正方形状，包括两个矩形状且相互固定连接的半平台；所述预拼装平台的四角处均设有定位预埋板，所述定位预埋板上画有外廓定位线，且开设有定位螺栓孔，所述预拼装平台上开设有与定位螺栓孔相对应的螺栓孔，所述外廓定位线与圆角构件的外廓形状和尺寸相同。使用上述一种风力发电机组混塔拼装平台，通过预先画好的外廓定位线，能够方便各构件在预拼装平台上快速地定位组装，从而提升混凝土预制构件的拼装效率。。
4.上述一种风力发电机组混塔拼装平台，虽然通过预拼装平台和定位预埋板进行混搭拼装，但是在进行更高区域的地点进行组装时，塔吊用于进行绑扎的区域较小，为此，我们提出风力发电机组混塔拼装平台。


技术实现要素：

5.为了弥补以上的不足，本实用新型提供了风力发电机组混塔拼装平台，旨在改善在在进行更高区域的地点进行组装时，塔吊用于进行绑扎的区域较小的问题。
6.本实用新型通过以下技术方案予以实现风力发电机组混塔拼装平台，包括塔筒，所述塔筒的底端放置有基座，且所述塔筒的四边均设置有平板构件，两组所述平板构件的中心处放置有圆角构件，且所述平板构件的顶端设置有两组固定块，两组所述固定块的中心处设置有连接矫正块。
7.进一步的，所述圆角构件的两侧均设置有两组侧边固定块，且两组所述侧边固定块上均设置有两组矫正孔，两组所述矫正孔内设置有螺纹，且所述圆角构件整体呈圆弧状，所述圆角构件上设置有第一塔吊固定孔。
8.进一步的，所述平板构件的两侧均设置有两组侧边限位插口，且两组所述侧边限位插口的两端均设置有两组定位孔，且两组所述定位孔内设置有螺纹，所述平板构件的侧边设置有三组第二塔吊固定孔，且三组所述第二塔吊固定孔内设置有支撑卡槽。
9.进一步的，所述基座的顶端设置有网格板，且所述网格板和基座通过螺栓连接，所述基座的四边设置有梯形支撑支架，且所述梯形支撑支架和基座通过螺栓连接，所述基座的侧边设置有定位板。
10.进一步的，所述平板构件内放置有四组加强筋，且四组所述加强筋的两端焊接有
固定钢筋，所述加强筋的外表面设置有钢筋支架，且所述钢筋支架放置在平板构件，固定块和连接矫正块内。
11.进一步的，所述平板构件上设置有闭合门，闭合门的底端设置有连接槽，连接槽和定位板相互贴合。
12.本实用新型提供了风力发电机组混塔拼装平台，具备以下有益效果：
13.1.平板构件上设置有第二塔吊固定孔圆角构件上设置有第一塔吊固定孔，在进行吊高时，通过绳索连接第一塔吊固定孔和第二塔吊固定孔进行向上位移，进行拼装，通过塔吊固定孔的配合，以用于提高构件本身在运动过程中的稳定性，同时在进行 拼装时还可以对拼过程中进行调整，后续的塔吊固定孔，也可以在安装完成后通过水泥进行封闭。
14.2.平板构件上设置有两组固定块，而两张固定块的中心处设置有连接矫正块，在进行连接时，连接矫正块上的凹槽和需要连接构件的底部相互贴合，通过连接矫正块的连接对两侧的固定的安装进行校准。
附图说明

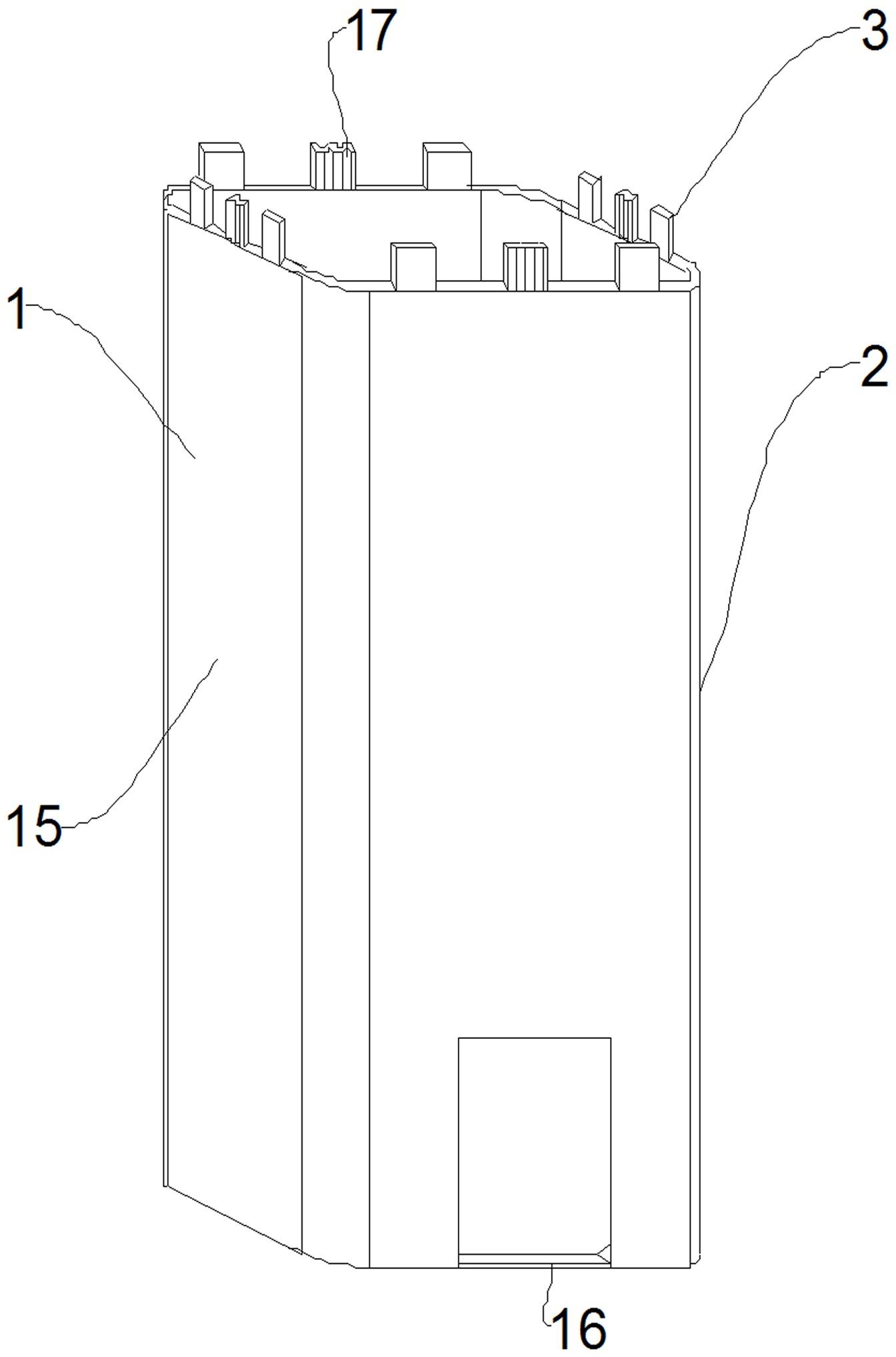

15.图1为本实用新型风力发电机组混塔拼装平台的整体的的结构示意图；
16.图2为本实用新型风力发电机组混塔拼装平台的平板构件的结构示意图；
17.图3为本实用新型风力发电机组混塔拼装平台的圆角构件的的结构示意图；
18.图4为本实用新型风力发电机组混塔拼装平台的基座的结构示意图；
19.图5为本实用新型风力发电机组混塔拼装平台的平板构件的正视剖面的结构示意图。
20.图中：1、塔筒；2、圆角构件；3、固定块；4、限位插口；5、定位孔；6、侧边限位插口；7、第二塔吊固定孔；8、侧边固定块；9、矫正孔；10、基座；11、梯形支撑支架；12、网格板；13、钢筋支架；14、加强筋；15、平板构件；16、定位板；17、连接矫正块；18、第一塔吊固定孔。
实施方式
21.下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
22.如图1-图5所示，本实用新型提供技术方案：风力发电机组混塔拼装平台，包括塔筒1，塔筒1的底端放置有基座10，通过基座10对塔筒1进行定位，同时通过基座10进行支撑，且塔筒1的四边均设置有平板构件15，平板构件15和圆角构件2进行连接组合成塔筒1，平板构件15上设置有闭合门，通过闭合门对内部进行观测，闭合门的底端设置有连接槽，通过连接槽和定位板16进行固定，通过二者的相互固定，对塔筒1的位置进行定位，连接槽和定位板16相互贴合，平板构件15内放置有四组加强筋14，通过加强筋14，对平板构件15所承受的压力进行支撑，且四组加强筋14的两端焊接有固定钢筋，通过固定钢筋对加强筋14进行支撑，加强筋14的外表面设置有钢筋支架13，通过钢筋支架13对平板构件15内部进行支撑，且钢筋支架13放置在平板构件15，固定块3和连接矫正块17内。平板构件15的两侧均设置有两组侧边限位插口6，通过限位插口4和圆角构件2进行支撑，且两组侧边限位插口6的两端均设置有两组定位孔5，且两组定位孔5内设置有螺纹，平板构件15的侧边设置有三组第二塔吊固定孔7，通过塔吊定位孔，方便将构件拉直，且三组第二塔吊固定孔7内设置有支撑卡
槽，两组平板构件15的中心处放置有圆角构件2，圆角构件2的两侧均设置有两组侧边固定块3，且两组侧边固定块3上均设置有两组矫正孔9，两组矫正孔9内设置有螺纹，且圆角构件2整体呈圆弧状，圆角构件2上设置有第一塔吊固定孔18。且平板构件15的顶端设置有两组固定块3，通过固定块3和平板构件15底部的限位插口4进行贴合，两组固定块3的中心处设置有连接矫正块17，通过连接矫正块17进行位置上的确定。
23.基座10的顶端设置有网格板12，且网格板12和基座10通过螺栓连接，基座10的四边设置有梯形支撑支架11，通过梯形支撑架11对基座10整体进行支撑，且梯形支撑支架11和基座10通过螺栓连接，基座10的侧边设置有定位板16。
24.综上，本实用新型通过上塔筒1、平板构件15、圆角构件2和基座15，塔筒1为四组平板构件15和四组圆角构件2相互贴合而成，吊机通过连接绳穿过第一塔吊固定孔18将圆角构件2树立在地面上，后将吊机通过第二塔吊固定孔7将平板构件15树立起，圆角构件2上的侧边固定块8放置在平板构件15内的侧边插口6内，二者通过定位孔进行固定，当将塔筒1组合而成时，通过吊机连接第一塔吊固定孔18和第二塔吊固定孔7将塔筒1抬升放置在基座10上，而塔筒1和基座10之间通过定位板16进行定位连接，后续的塔筒1通过限位插口4和固定块3和连接矫正块17进行连接，连接矫正块17上的凹槽和需要连接构件的底部相互贴合，通过连接矫正块17的连接对两侧的固定块3的安装进行校准，而基座10放置在底部，塔筒1通过放置在基座10的四边处，对塔筒1的稳定进行支撑。
