1.本实用新型涉及光谱仪技术领域，特别涉及一种射线投射反射镜安装座。


背景技术：

2.干涉型成像光谱仪(一般指傅里叶变换光谱仪)的基本原理是利用了具备光程差的波长干涉效应。干涉型成像光谱仪的核心分光器件是分束器，将入射光束分成反射光和透射光两部分；具有光程差的分束光线被后端聚焦镜组进行合束，并被探测器接收。通过对探测到的干涉图进行解析获取探测目标的特征光谱信息和成像信息。
3.入射光束通常经过射线投射反射镜分束成为反射光和透射光两部分，射线投射反射镜通常为薄膜透镜，一般情况下配合安装座将薄膜固定。但是现有的安装座一般分为两部分夹持固定薄膜，由于薄膜厚度小，只通过夹持固定难免会使薄膜松脱，从而产生褶皱，进而影响探测结果。


技术实现要素：

4.本实用新型的主要目的是提供一种射线投射反射镜安装座，旨在增强安装座的夹持力，避免薄膜产生褶皱。
5.为实现上述目的，本实用新型提出的一种射线投射反射镜安装座，包括：
6.底壳，所述底壳设置有用于安装薄膜的容置槽，所述容置槽的边缘设置有收纳位，用于收纳所述薄膜超出所述容置槽的部分；和
7.固定块，所述固定块嵌设于所述容置槽内，所述固定块设置有抵接面，所述抵接面贴合所述容置槽设置。
8.在本技术的一实施例中，所述收纳位设置于所述容置槽的边缘；
9.和/或，所述收纳位间隔设置于所述容置槽的边缘。
10.在本技术的一实施例中，所述收纳位为凹槽。
11.在本技术的一实施例中，所述抵接面对应所述收纳位设置有凸起。
12.在本技术的一实施例中，所述底壳的侧壁还设置有锁紧结构，用于固定所述固定块。
13.在本技术的一实施例中，所述锁紧结构为螺纹孔，通过螺钉穿设于所述螺纹孔内锁紧固定所述固定块。
14.本实用新型技术方案通过采用在底壳内设置容置槽用于安装薄膜，并在容置槽的边缘周向或者间隔设置收纳位，用于收容薄膜超出容置槽的部分，进一步地，通过固定块嵌设于容置槽内压紧固定，增强安装座的夹持力，可以防止薄膜松动产生褶皱，影响探测结果。
附图说明
15.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例
或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。

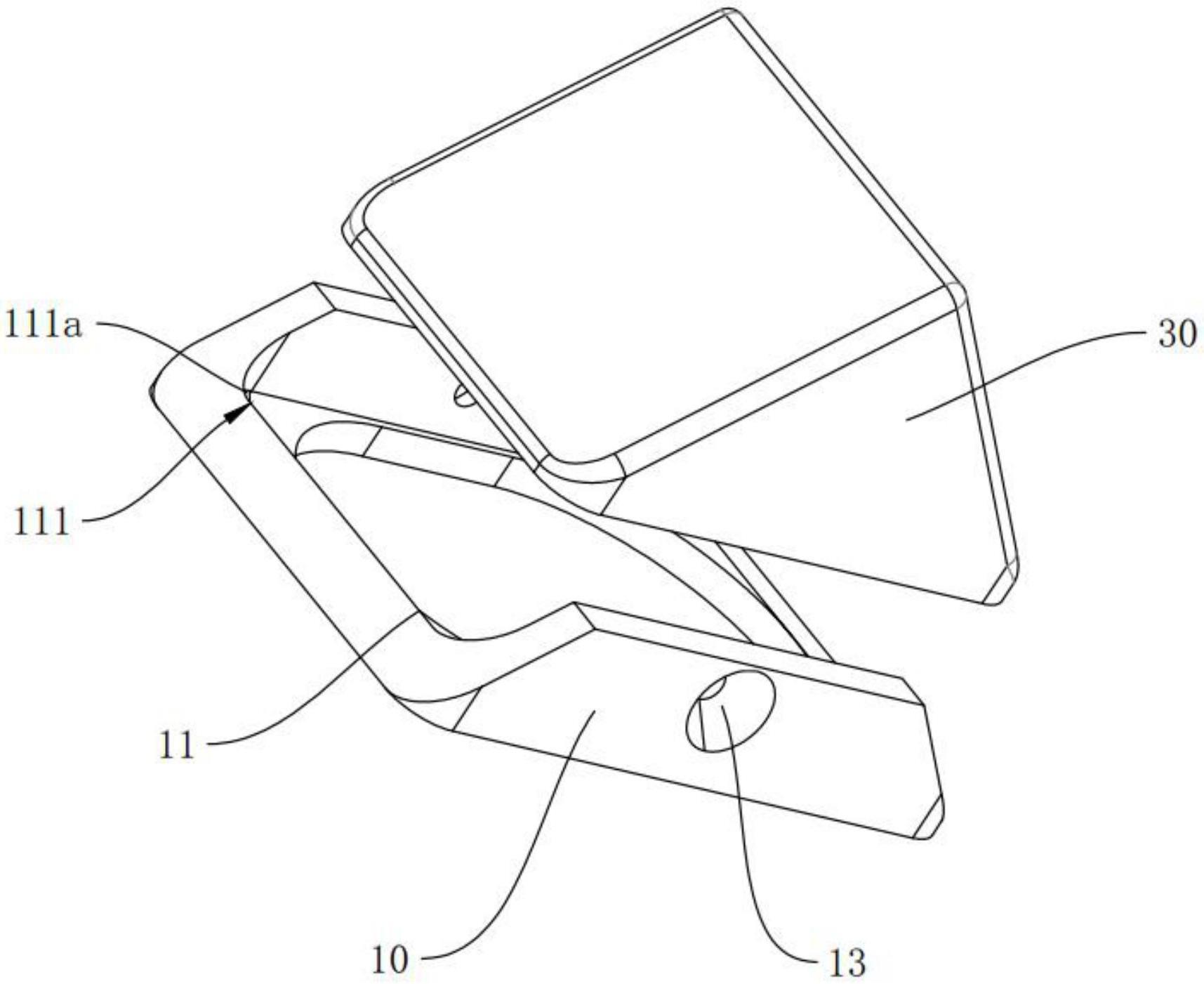

16.图1为本实用新型射线投射反射镜安装座一实施例的结构爆炸图；
17.图2为本实用新型射线投射反射镜安装座另一视角的结构爆炸图；
18.图3为本实用新型射线投射反射镜安装座一实施例的结构示意图。
19.附图标号说明：
20.10、底壳；11、容置槽；111、收纳位；111a、凹槽；13、螺纹孔；30、固定块；31、抵接面。
21.本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.需要说明，本实用新型实施例中所有方向性指示(诸如上、下、左、右、前、后
……
)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。
24.在本实用新型中，除非另有明确的规定和限定，术语“连接”、“固定”等应做广义理解，例如，“固定”可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
25.另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，全文中出现的“和/或”的含义为，包括三个并列的方案，以“a和/或b为例”，包括a方案，或b方案，或a和b同时满足的方案。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。
26.为解决背景技术中的所述的技术问题，本实用新型提出的一种射线投射反射镜安装座，包括底壳10和固定块30，底壳10设置有用于安装薄膜的容置槽11，容置槽11的边缘设置有收纳位111，用于收纳薄膜超出容置槽11的部分；固定块30嵌设于容置槽11内，固定块30设置有抵接面31，抵接面31贴合容置槽11设置。
27.可以理解地，底壳10可以为方形，并可以设置容置槽11，容置槽11也可以为方形，在容置槽11的相对两侧壁可以凸出于容置槽11设置，形成两相对设置的固定板，以便于对固定块30进行锁紧固定。固定块30可以为方形，也可以为三棱柱形，固定块30的其中一侧表面可以为抵接面31，抵接面31形状大小和容置槽11相适配，通过将抵接面31贴合容置槽11的底壁，并将固定块30锁紧固定可以对容置槽11内平铺的薄膜进行夹持固定。
28.需要解释的，薄膜的大小并非与容置槽11完全适配，通常情况下会大于容置槽11的面积，薄膜多余的部分通常会卷起并贴近容置槽11的边缘设置，但是，直接通过固定块30对薄膜卷起部分进行压制，卷起部分会逐渐出现松动，从而使得薄膜出现褶皱，进而影响测量结果。
29.因此，可以在容置槽11的边缘设置收纳位111，用于收容薄膜的卷起部分，收纳位111可以为设置于容置槽11底壁的凹槽111a或者周向设置于容置槽11边缘的线性凹槽111a，也可以为设置于容置槽11侧壁的凹槽111a或狭缝。通过将薄膜卷起部分收容于收容位，可以避免卷起部分发生松动，从而造成薄膜产生褶皱。
30.在本技术的一实施例中，收纳位111设置于容置槽11的边缘；
31.和/或，收纳位111间隔设置于容置槽11的边缘。
32.可以理解地，收纳位111可以周向设置于容纳槽的边缘，并可以位于容纳槽的底壁和侧壁的连接处；
33.收纳位111也可以间隔设置于容纳槽的边缘，在本实施例中，容纳槽为方形，则可以在容纳槽的四个角处分别设置容纳位，通过从四个角均匀对薄膜施力，可以提高薄膜的平整度，也可以防止薄膜产生褶皱。
34.进一步地，收纳位111为凹槽111a。可以理解地，收纳位111可以为凹槽111a，其深度可以为30μm～50μm，凹槽111a可以为点状，间隔设置于容纳槽的周缘，也可以为线性，周向设置于容纳槽的周缘。
35.在本技术的一实施例中，抵接面31对应收纳位111设置有凸起。
36.可以理解地，为了进一步增强固定块30和底壳10之间的夹持力，可以在抵接面31和收纳位111对应的位置设置凸起，通过将凸起嵌设于收纳位111，可以加强对薄膜的夹持力，避免薄膜产生褶皱。
37.在本技术的一实施例中，底壳10的侧壁还设置有锁紧结构，用于固定固定块30。
38.可以理解地，为了便于固定块30和底壳10的安装以及固定，可以在底壳10的侧壁设置锁紧结构，锁紧结构可以为在底壳10的侧壁设置卡扣，也可以通过在侧壁设置通孔，并在固定块30的对应位置开设螺纹孔13，通过螺杆对固定块30进行锁紧固定。
39.在本技术的一实施例中，锁紧结构为螺纹孔13，通过螺钉穿设于螺纹孔13内锁紧固定固定块30。
40.可以理解地，可以在底壳10的侧壁开设螺纹孔13，通过螺钉拧入螺纹孔13，并抵顶于固定块30，对固定块30进行锁紧固定。
41.以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是在本实用新型的发明构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的技术领域均包括在本实用新型的专利保护范围内。
