1.本实用新型涉及塑料瓶生产技术领域，尤其涉及一种塑料瓶注塑机用收料装置。


背景技术：

2.塑料瓶主要是由聚乙烯或聚丙烯等材料并添加了多种有机溶剂后制成的，塑料瓶广泛使用聚酯、聚乙烯、聚丙烯为原料，添加了相应的有机溶剂后，经过高温加热后，通过塑料模具经过吹塑、挤吹、或者注塑成型的塑料容器，在对其塑料瓶的生产加工时，通常要采用注塑机对其塑料瓶进行注塑加工。
3.在注塑机对其塑料瓶进行加工后，通常将其加工的塑料瓶摆放在箱体内进行收集，但现有摆放塑料瓶的箱体通常没有设置夹紧机构，无法对其塑料瓶进行夹紧，这种没有设置夹紧机构的简易收料，很容易导致塑料瓶在后续的运输过程中，导致塑料瓶产生摇晃，导致塑料瓶损坏，不利于对其塑料瓶进行收料，不利于收料装置的使用。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种塑料瓶注塑机用收料装置，解决了上述背景技术中的问题。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种塑料瓶注塑机用收料装置，包括箱体，所述箱体的底部通过升降机构安装有移动板，所述移动板的一侧设置有辅助升降机构，所述移动板的顶部固定安装有第一固定板，所述第一固定板的一侧固定安装有第一弹簧，所述第一弹簧的一端固定安装有第一夹板，所述移动板的顶部固定安装有第二固定板，所述第二固定板的一侧固定安装有第二弹簧，所述第二弹簧的一端固定安装有第二夹板，所述第二固定板的一侧固定安装有第三弹簧，所述第三弹簧的一端固定安装有第三夹板，所述移动板的顶部设置有限位机构，所述第一固定板和第二固定板的数量为多组。
7.优选的，所述升降机构包括固定安装在箱体底部的电机，所述电机的输出端固定安装有丝杆，所述丝杆的表面螺纹套设有第一滑块，所述第一滑块的一侧和移动板的一侧呈固定安装。
8.优选的，所述辅助升降机构包括固定安装在移动板一侧的第二滑块，所述箱体的内壁一侧开设有第一滑槽，所述第一滑槽的内壁和第二滑块的表面相贴合。
9.优选的，所述限位机构包括开设在移动板顶部的限位槽，所述限位槽的内壁滑动安装有限位块，所述限位块的顶部和第一夹板的底部呈固定安装。
10.优选的，所述箱体的顶部铰接有箱门，所述箱门的顶部固定安装有把手。
11.优选的，所述箱体的一侧固定安装有推手，所述箱体的底部设置有万向轮。
12.优选的，所述箱体的内壁一侧开设有第三滑槽，所述第三滑槽的内壁和第一滑块的表面相贴合。
13.与现有技术相比，本实用新型的有益效果是：该塑料瓶注塑机用收料装置，通过将
其塑料瓶放置在第一夹板、第二夹板和第三夹板形成的圆形夹槽，通过第一弹簧、第二弹簧和第三弹簧分别进行复位，使得可以带动第一夹板、第二夹板和第三夹板进行移动，使得可以对其塑料瓶进行夹紧设置，使得方便对其塑料瓶进行夹紧设置，通过电机带动移动板进行升降，使得可以移动板可以带动塑料瓶进行上升，使得方便对其箱体内部的塑料进行拿取。
附图说明

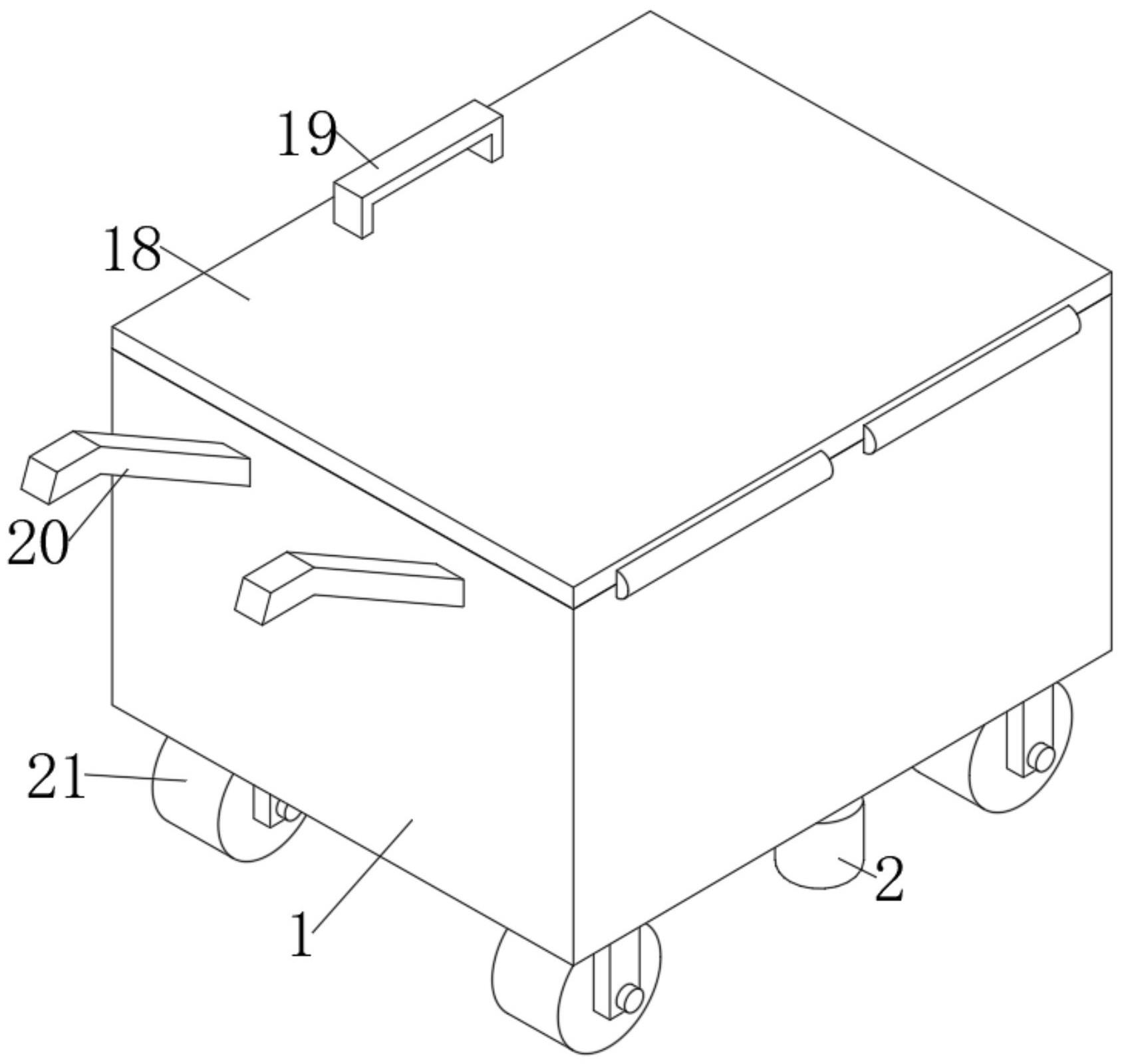

14.图1为本实用新型正等测图的结构示意图；
15.图2为本实用新型侧面剖视图的结构示意图；
16.图3为本实用新型图2左视图的结构示意图；
17.图4为本实用新型局部俯视图的结构示意图；
18.图5为本实用新型局部剖视图的结构示意图。
19.图中：1、箱体；2、电机；3、丝杆；4、第一滑块；5、移动板；6、第二滑块；7、第一滑槽；8、第一固定板；9、第一弹簧；10、第一夹板；11、第二固定板；12、第二弹簧；13、第二夹板；14、第三弹簧；15、第三夹板；16、限位槽；17、限位块；18、箱门；19、把手；20、推手；21、万向轮；22、第三滑槽。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.实施例：参照图1-5，本实用新型提供一种技术方案，一种塑料瓶注塑机用收料装置，包括箱体1，箱体1的顶部铰接有箱门18，箱门18的顶部固定安装有把手19，箱体1的一侧固定安装有推手20，箱体1的底部设置有万向轮21，便于对其箱体1进行移动，箱体1的底部通过升降机构安装有移动板5，升降机构包括固定安装在箱体1底部的电机2，电机2的输出端固定安装有丝杆3，丝杆3的表面螺纹套设有第一滑块4，箱体1的内壁一侧开设有第三滑槽22，第三滑槽22的内壁和第一滑块4的表面相贴合，第一滑块4的一侧和移动板5的一侧呈固定安装，便于带动移动板5进行升降设置，移动板5的一侧设置有辅助升降机构，辅助升降机构包括固定安装在移动板5一侧的第二滑块6，箱体1的内壁一侧开设有第一滑槽7，第一滑槽7的内壁和第二滑块6的表面相贴合，使得移动板5的升降更加稳定，移动板5的顶部固定安装有第一固定板8，第一固定板8的一侧固定安装有第一弹簧9，第一弹簧9的一端固定安装有第一夹板10，移动板5的顶部固定安装有第二固定板11，第二固定板11的一侧固定安装有第二弹簧12，第二弹簧12的一端固定安装有第二夹板13，第二固定板11的一侧固定安装有第三弹簧14，第三弹簧14的一端固定安装有第三夹板15，移动板5的顶部设置有限位机构，限位机构包括开设在移动板5顶部的限位槽16，限位槽16的内壁滑动安装有限位块17，限位块17的顶部和第一夹板10的底部呈固定安装，使得第一夹板10在移动时更加稳定，第一固定板8和第二固定板11的数量为多组，通过将其塑料瓶放置在第一夹板10、第二夹板13和第三夹板15形成的圆形夹槽，通过第一弹簧9、第二弹簧12和第三弹簧14分别进行复位，
使得可以带动第一夹板10、第二夹板13和第三夹板15进行移动，使得可以对其塑料瓶进行夹紧设置，使得方便对其塑料瓶进行夹紧设置，通过电机2带动丝杆3进行转动，丝杆3带动第一滑块4进行升降，第一滑块4带动移动板5进行升降，使得可以移动板5可以带动塑料瓶进行上升，使得方便对其箱体1内部的塑料进行拿取。
22.该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
23.在使用时：在使用该塑料瓶注塑机用收料装置时，通过将其塑料瓶放置在第一夹板10、第二夹板13和第三夹板15形成的圆形夹槽，通过第一弹簧9、第二弹簧12和第三弹簧14分别进行复位，使得可以带动第一夹板10、第二夹板13和第三夹板15进行移动，使得可以对其塑料瓶进行夹紧设置，通过限位槽16和限位块17的设置，使得第一夹板10、第二夹板13和第三夹板15的移动更加稳定，使得方便对其塑料瓶进行夹紧设置，通过电机2带动丝杆3进行转动，丝杆3带动第一滑块4进行升降，第一滑块4带动移动板5进行升降，使得可以移动板5可以带动塑料瓶进行上升，使得方便对其箱体1内部的塑料进行拿取，通过推手20和万向轮21的配合，使得可以将其塑料瓶进行运输到指定地点，该装置结构简单，便于使用。
24.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
25.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
