1.本实用新型涉及显示屏外壳结构技术领域，具体为一种显示屏快拆结构。


背景技术：

2.显示屏是输出设备的一种，一般泛指显示器，可以将一定的电子文件通过特定的传输设备显示到屏幕上。当前市面上常见的显示屏外罩壳固定方式大多类似，一般为前壳包后壳，或前后壳通过卡口卡接。
3.当前市面上常见的显示屏在外壳上构造大多类似，在实际使用过程中存在一些功能上的不足，具备一定的改进空间，如无论是前壳包后壳还是卡口卡接，在拆解时都需要用到撬刀沿着接缝插入，逐段分离撬动，较为麻烦，不具备便于快速拆解外壳的功能；其次，显示屏在工作时发热是常态，尤其是夏季，内部的高温会加速显示屏的老化速度，缩短其使用寿命，不具备加速降温快速散热的功能；除此之外，在广州等南方地区，回南天天气潮湿，在底层建筑内放置的显示屏很容易受空气中潮气的影响，造成内部线路受潮故障，不具备内部吸潮防湿的功能。
4.现在，提出一种新型的显示屏快拆结构解决上述问题。


技术实现要素：

5.本实用新型的目的在于提供一种显示屏快拆结构，以解决上述背景技术中提出不具备便于快速拆解外壳的功能的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种显示屏快拆结构，包括后壳体，所述后壳体外部的后端套接有前包壳，所述后壳体前端中间位置处的底部固定连接有支座安装槽，所述后壳体内部的两侧之间横向固定连接有内托板，所述前包壳内部的前端中间位置处固定连接有显示屏总成，所述显示屏总成前端的中间位置处固定连接有铝合金主板盒，所述后壳体前端顶部的中间位置设置有出气口，所述后壳体内部后端顶部的中间位置处固定连接有集风罩，所述集风罩的顶部安装有四组小型风机，所述内托板顶部的两侧分别固定连接有塑胶壳体，所述前包壳内部前端的外圈位置处设置有便于快速拆开结构。
7.所述便于快速拆开结构包括四组内螺纹插座，四组所述内螺纹插座分别固定连接在前包壳内部的四个拐角处，所述前包壳内部前端的左右两侧和上下两端的中间位置处分别固定连接有不锈钢托块，所述后壳体前端的四个拐角处分别插接有锁定旋钮，所述后壳体前端左右两侧和上下两端中间位置的内部分别设置有插孔。
8.优选的，所述锁定旋钮贯穿后壳体的内部并延伸进内螺纹插座的内部，所述锁定旋钮外部的螺纹和内螺纹插座内部的螺纹相吻合。
9.优选的，所述不锈钢托块、插孔的位置相对应。
10.优选的，所述后壳体前端的两侧分别固定连接有防尘网，所述后壳体前端两侧的内部分别设置有侧进气口，所述侧进气口关于后壳体的垂直中心线对称分布。
11.优选的，所述出气口、集风罩、小型风机的内部相连通。
12.优选的，所述塑胶壳体的内部水平放置有多组干燥剂药包，所述塑胶壳体顶部安装有多孔盖板，所述多孔盖板的内部均匀设置有小孔。
13.与现有技术相比，本实用新型的有益效果是：该显示屏快拆结构不仅实现了便于快速拆解外壳的功能，实现了加速降温快速散热的功能，而且实现了内部吸潮防湿的功能。
14.（1）通过设置有锁定旋钮、内螺纹插座、不锈钢托块和插孔，使用时，控制主板安装在铝合金主板盒内，显示屏总成作为显示屏主显示件，在安装时，将后壳体沿着前包壳的开口推入，接着将锁定旋钮沿着螺口旋入，使其卡入到内螺纹插座中，后壳体和前包壳即连为一体，拆解时只需将锁定旋钮逐一拧松取下，接着拆解者一口扣住支座安装槽，另一只手利用螺丝刀或者筷子沿着插孔卡入，工具抵住不锈钢托块，稍加发力即可使后壳体和前包壳分离，方便快捷，实现了便于快速拆解外壳的功能。
15.（2）通过设置有防尘网、侧进气口、出气口、集风罩和小型风机，使用时，随着显示屏工作时间不断增加，其内部温度也逐渐升高，集风罩底部的小型风机启动并持续抽吸空气向集风罩内部送风，热空气进入到集风罩内并沿着出气口向外排出，外部冷空气则沿着侧进气口进入，形成一个循环，防尘网可以在进气时对灰尘飞絮做阻挡，避免显示屏内部进灰过多，实现了加速降温快速散热的功能。
16.（3）通过设置有塑胶壳体、干燥剂药包和多孔盖板，使用时，在对接后壳体和前包壳前，打开塑胶壳体顶部的多孔盖板，并往其中放置一定数量的干燥剂药包，接着合上多孔盖板，后壳体和前包壳合拢后内部相对封闭，干燥剂药包可以快速吸附其中的水分子，保证内部干燥，实现了内部吸潮防湿的功能。
附图说明

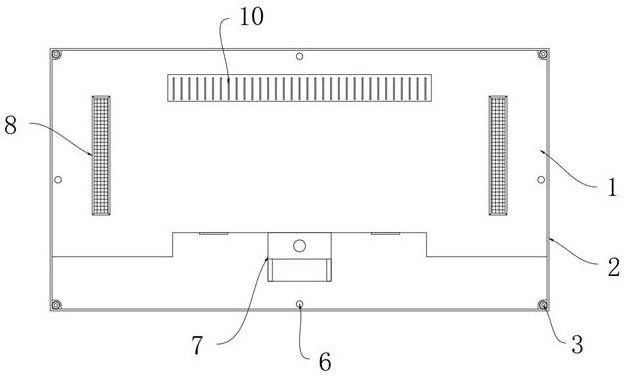

17.图1为本实用新型的正视结构示意图；
18.图2为本实用新型的后壳体后视结构示意图；
19.图3为本实用新型的前包壳正视结构示意图；
20.图4为本实用新型的塑胶壳体俯视放大结构示意图。
21.图中：1、后壳体；2、前包壳；3、锁定旋钮；4、内螺纹插座；5、不锈钢托块；6、插孔；7、支座安装槽；8、防尘网；9、侧进气口；10、出气口；11、集风罩；12、小型风机；13、内托板；14、显示屏总成；15、铝合金主板盒；16、塑胶壳体；17、干燥剂药包；18、多孔盖板。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.实施例1：请参阅图1-4，一种显示屏快拆结构，包括后壳体1，后壳体1外部的后端套接有前包壳2，后壳体1前端中间位置处的底部固定连接有支座安装槽7，后壳体1内部的两侧之间横向固定连接有内托板13，前包壳2内部的前端中间位置处固定连接有显示屏总成14，显示屏总成14前端的中间位置处固定连接有铝合金主板盒15，前包壳2内部前端的外
圈位置处设置有便于快速拆开结构。
24.请参阅图1-4，一种显示屏快拆结构还包括便于快速拆开结构，便于快速拆开结构包括四组内螺纹插座4，四组内螺纹插座4分别固定连接在前包壳2内部的四个拐角处，前包壳2内部前端的左右两侧和上下两端的中间位置处分别固定连接有不锈钢托块5，后壳体1前端的四个拐角处分别插接有锁定旋钮3，后壳体1前端左右两侧和上下两端中间位置的内部分别设置有插孔6。
25.锁定旋钮3贯穿后壳体1的内部并延伸进内螺纹插座4的内部，锁定旋钮3外部的螺纹和内螺纹插座4内部的螺纹相吻合，不锈钢托块5、插孔6的位置相对应，方便安装和快速拆开。
26.具体地，如图2和图3所示，将后壳体1沿着前包壳2的开口推入，接着将锁定旋钮3沿着螺口旋入，使其卡入到内螺纹插座4中，后壳体1和前包壳2即连为一体，拆解时只需将锁定旋钮3逐一拧松取下，接着拆解者一口扣住支座安装槽7，另一只手利用螺丝刀或者筷子沿着插孔6卡入，工具抵住不锈钢托块5，稍加发力即可使后壳体1和前包壳2分离，方便快捷。
27.实施例2：后壳体1前端顶部的中间位置设置有出气口10，后壳体1内部后端顶部的中间位置处固定连接有集风罩11，集风罩11的顶部安装有四组小型风机12，后壳体1前端的两侧分别固定连接有防尘网8，后壳体1前端两侧的内部分别设置有侧进气口9，侧进气口9关于后壳体1的垂直中心线对称分布，出气口10、集风罩11、小型风机12的内部相连通，方便排热降温；
28.具体地，如图1和图2所示，集风罩11底部的小型风机12启动并持续抽吸空气向集风罩11内部送风，热空气进入到集风罩11内并沿着出气口10向外排出，外部冷空气则沿着侧进气口9进入，形成一个循环，防尘网8可以在进气时对灰尘飞絮做阻挡，避免显示屏内部进灰过多。
29.实施例3：内托板13顶部的两侧分别固定连接有塑胶壳体16，塑胶壳体16的内部水平放置有多组干燥剂药包17，塑胶壳体16顶部安装有多孔盖板18，多孔盖板18的内部均匀设置有小孔，可以在内部除湿防潮。
30.具体地，如图2和图4所示，打开塑胶壳体16顶部的多孔盖板18，并往其中放置一定数量的干燥剂药包17，接着合上多孔盖板18，后壳体1和前包壳2合拢后内部相对封闭，干燥剂药包17可以快速吸附其中的水分子，保证内部干燥。
31.工作原理：本实用新型在使用时，首先，控制主板安装在铝合金主板盒15内，显示屏总成14作为显示屏主显示件，在安装时，将后壳体1沿着前包壳2的开口推入，接着将锁定旋钮3沿着螺口旋入，使其卡入到内螺纹插座4中，后壳体1和前包壳2即连为一体，拆解时只需将锁定旋钮3逐一拧松取下，接着拆解者一口扣住支座安装槽7，另一只手利用螺丝刀或者筷子沿着插孔6卡入，工具抵住不锈钢托块5，稍加发力即可使后壳体1和前包壳2分离，方便快捷。随着显示屏工作时间不断增加，其内部温度也逐渐升高，集风罩11底部的小型风机12启动并持续抽吸空气向集风罩11内部送风，热空气进入到集风罩11内并沿着出气口10向外排出，外部冷空气则沿着侧进气口9进入，形成一个循环，防尘网8可以在进气时对灰尘飞絮做阻挡，避免显示屏内部进灰过多。在对接后壳体1和前包壳2前，打开塑胶壳体16顶部的多孔盖板18，并往其中放置一定数量的干燥剂药包17，接着合上多孔盖板18，后壳体1和前
包壳2合拢后内部相对封闭，干燥剂药包17可以快速吸附其中的水分子，保证内部干燥。
32.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
