1.本实用新型涉及通信柜底座领域，具体涉及一种户外通信柜用多功能底座。


背景技术：

2.户外通信机柜是户外机柜的一种，指直接处于自然气候影响下，由金属或非金属材料制成的，不允许无权限操作者进入操作的柜体，为无线通信站点或有线网络站点工作站提供户外物理工作环境和安全系统的设备。
3.目前的户外通信机柜存在一些问题：机柜在适应不同的安装环境时需要设置不同高度的底座，安装的效率低并且成本高，同一底座只适合一种尺寸的机柜，机柜尺寸不对应时就需要新的底座，十分不利于在现实环境中的安装工作，同时，现有的减震结构采用裸露的弹簧，容易被严苛的环境条件损坏，降低底座使用寿命，增加维护成本。


技术实现要素：

4.本实用新型的目的是提供一种户外通信柜用多功能底座，以解决上述提到的机柜无法适应不同的安装环境，机柜对底座的尺寸要求高，外露的减震弹簧工作寿命短的问题。
5.为解决上述技术问题，本实用新型提供一种户外通信柜用多功能底座，包括若干支柱和若干承接梁，所述支柱顶端和承接梁下端固定连接，所述支柱上设置有调节螺母，所述调节螺母和伸缩杆螺纹连接，所述伸缩杆内设置有减震弹簧，所述减震弹簧两端与伸缩杆内部上下两端固定连接；
6.所述承接梁呈l型，承接梁的两端与限位柱固定连接，所述限位柱远离承接梁的一侧设置有承口；
7.还包括滑杆，所述滑杆贯穿承口并轴向移动；
8.所述滑杆包括第一滑杆和第二滑杆，所述第一滑杆和第二滑杆相远离的一端均设置有防止滑出承口的限位板，第一滑杆靠近第二滑杆的一端设置有插槽，所述第二滑杆靠近第一滑杆的一端设置有插销，插销和插槽相配合，所述第一滑杆位于插槽上下两端贯穿有螺纹孔，所述插销对应设置有贯穿的螺纹孔，所述滑杆一端位于承接梁的滑道内。
9.进一步地，所述承接梁与所述限位柱通过螺钉固定连接。
10.进一步地，所述伸缩杆和承接梁通过螺纹连接。
11.进一步地，所述承接梁上端端面设置有和通信机柜固定连接的螺纹孔。
12.进一步地，所述限位柱靠近所述承接梁的一侧设置有安装槽，所述安装槽的内径与承接梁端部的尺寸相对应。
13.进一步地，所述支柱底部设置有减震垫，所述减震垫采用橡胶材质。
14.进一步地，所述滑杆两端的限位板尺寸大于承口的尺寸，所述限位板的尺寸小于所述承接梁内的滑道的尺寸。
15.本实用新型的有益效果为：
16.1.一种户外通信柜用多功能底座在减震弹簧外部设置了伸缩杆，因为减震弹簧暴
露在严苛的环境条件中，减震弹簧容易损坏，通过设置伸缩杆来保护减震弹簧，有效延长减震弹簧的寿命。
17.2.一种户外通信柜用多功能底座设置了调节螺母来调节支柱的高度，通过可调加支柱来保证底座能够适应各种不同的安装环境，提高安装效率。
附图说明

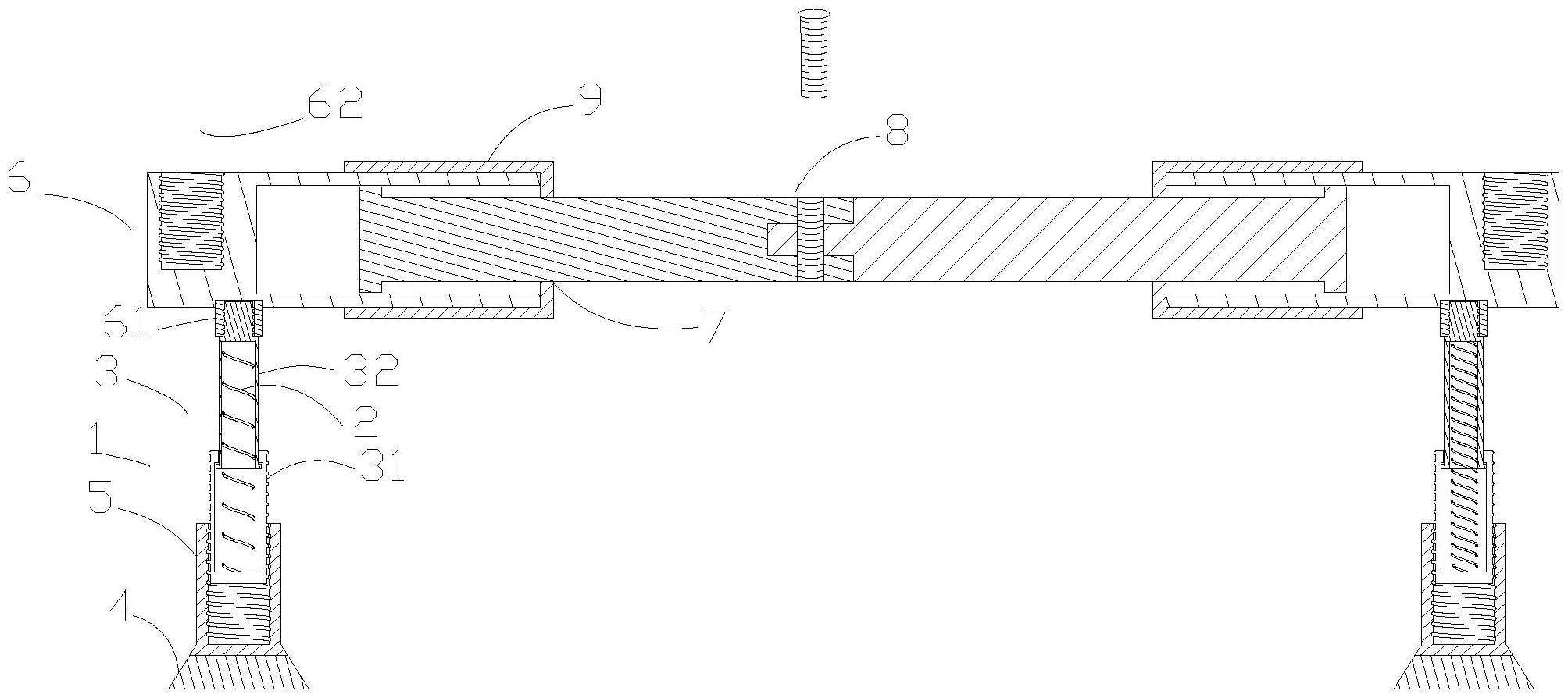

18.图1为多功能底座的剖视示意图。
19.图2为多功能底座的立体示意图。
20.图3为多功能底座的俯视示意图。
21.图4为承接梁与限位柱的连接关系示意图。
22.图5为第一滑杆与第二滑杆的连接关系示意图。
23.其中：1、支柱；2、减震弹簧；3、伸缩杆；31、第一伸缩杆；32、第二伸缩杆；33、螺杆；4、减震垫；5、调节螺母；6、承接梁；61、第一螺纹孔；62、第二螺纹孔；63、滑道；7、承口；8、滑杆；81、第一滑杆；811、插槽；82、第二滑杆；821、插销；9、限位柱；10、限位板。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一种实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型的保护范围。
25.为使本技术的目的、技术方案和优点更加清楚，以下结合附图及具体实施例，对本技术作进一步地详细说明。
26.在以下描述中，对“一个实施例”、“实施例”、“一个示例”、“示例”等等的引用表明如此描述的实施例或示例可以包括特定特征、结构、特性、性质、元素或限度，但并非每个实施例或示例都必然包括特定特征、结构、特性、性质、元素或限度。另外，重复使用短语“根据本技术的一个实施例”虽然有可能是指代相同实施例，但并非必然指代相同的实施例。
27.如图1所示，该户外通信柜用多功能底座包括若干支柱1和若干承接梁6，支柱1顶端的螺杆33和承接梁6下端端面的第一螺纹孔61连接，方便安装支柱1和承接梁6，方便运输，降低在运输过程中被损坏的概率，支柱1底端为减震垫4，减震垫4采用橡胶垫材质，这样可以使得多功能底座适应在严苛的环境条件，有效延长支柱1的寿命。
28.减震垫4上端面与调节螺母5采用一体化连接，稳定性更好，伸缩杆3上的第一伸缩杆31外部对应调节螺母5设置有螺纹，伸缩杆3内设置有减震弹簧2，减震弹簧2一端与第一伸缩杆31的内壁的底部固定连接，减震弹簧2的另一端与第二伸缩杆32的内壁的顶部固定连接，通过在减震弹簧2外部设置伸缩杆3来保护减震弹簧2不被严苛的自然环境损坏，延长减震弹簧2的工作寿命。
29.在第二伸缩杆32的顶部设置与第一螺纹孔61配合的螺杆33，第二伸缩杆32与螺杆33为一体化连接，承接梁6之间通过滑杆8形成可动连接，承接梁6呈l型，承接梁6的两端与限位柱9固定连接，固定连接方式可采用焊接或者螺钉连接等方式，在本实施例中采用螺钉连接，在承接梁6的侧面上下端设置有定位块，在定位块上设置有贯穿的螺纹孔，限位柱9对
应也设置有卡块，卡块对应设置有螺纹孔，限位柱9远离承接梁的一侧设置有承口7，承口7的尺寸和滑杆8的尺寸相配合。
30.滑杆8包括第一滑杆81和第二滑杆82，第一滑杆81和第二滑杆82相远离的一端均同轴设置有限位板10，第一滑杆81靠近第二滑杆82的一端设置有插槽811，第二滑杆82靠近第一滑杆81的一端设置有插销821，插销821和插槽811相配合，第一滑杆81位于插槽811上下两端贯穿有螺纹孔，插销821对应设置有贯穿的螺纹孔，滑杆8两端的限位板10尺寸大于承口7的尺寸，限位板10的尺寸小于承接梁6内的滑道63的尺寸，滑杆8的外径尺寸和承口7的内径相对应，底座至少设置4个承接梁6和4个滑杆8，两个承接梁6之间设置有1个滑杆8，滑杆8和承接梁6形成可动连接，可以根据不同的底座尺寸来调整滑杆8和承接梁6的关系，使该底座能够适应更多的通信机柜，降低生产成本。
31.如图2和图3所示，承接梁6上端端面设置有和通信机柜固定连接的第二螺纹孔62，通信机柜和承接梁6通过螺纹连接，方便对底座和通信机柜进行维护和更换零件。
32.工作原理：将调节螺母5和第一伸缩杆31螺纹连接，调整到合适高度，然后将第二伸缩杆32上的螺杆33和承接梁6上的第一螺纹孔61进行连接固定，剩余支柱1和上述步骤相同，只是在调节螺母5和第一伸缩杆31的连接高度不一致，不同支柱1的连接高度根据具体的安装环境来确定，然后就是将第一滑杆81穿过限位柱9，将第二滑杆82穿过另一个限位柱9，然后将第二滑杆82上的插销821插入到第一滑杆81上的插槽811，用螺钉穿过第一滑杆81与第二滑杆82之间的螺孔，完成第一滑杆81与第二滑杆82的连接，之后将限位柱9与承接梁6通过螺钉固定连接，剩余滑杆8的安装也和上面相同，最后根据通信机柜的尺寸来设置滑杆8和承接梁6之间的位置关系，然后将通信机柜和承接梁6上的第二螺纹孔62螺纹连接固定，完成通信机柜的安装。
33.对所公开的实施例的上述说明，是本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将使显而易见的，本文所定义的一般原理可以在不脱离实用新型的精神或范围的情况下，在其他实施例中实现。因此，本实用新型将不会被限制与本文所示的这些实施例，而是要符合与本文所公开的原理和新颖性特点相一致的最宽的范围。
