一种药剂投放量可控的投放装置的制作方法-j9九游会真人

1.本实用新型涉及药剂投放装置技术领域，具体为一种药剂投放量可控的投放装置。


背景技术：

2.药剂学是研究药物配制理论、生产技术以及质量控制等内容的综合性应用技术学科，主要是研究将药物制成适宜的剂型，保证以质量优良的制剂满足医疗卫生工作的需要，药剂同样分为固体药剂和液体药剂，在对固体药剂进行投放的时候需要用到投放装置，方便对投放的药剂量进行控制。
3.现有的投放装置在投放固体药剂的时候不便于控制投放的药剂量，投放时容易或多或少，不方便控制出药口的大小，且不能对药剂中的残渣进行过滤，使用较为不便，因此针对上述问题作进一步的优化。


技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本实用新型提供了一种药剂投放量可控的投放装置，解决了上述背景技术中提出的问题。
6.(二)技术方案
7.为实现以上目的，本实用新型通过以下技术方案予以实现：一种药剂投放量可控的投放装置，包括固定箱、投放口、出料管、防护筒和马达，所述固定箱的上表面开设有投放口，所述固定箱的底部固定连接有出料管，所述固定箱的表面固定连接有防护筒，所述防护筒的内部通过螺栓连接有马达，所述马达的输出端设置有调节机构，所述调节机构包括螺杆、内螺纹筒、l型连接杆和调节板。
8.可选的，所述马达的输出端固定连接有螺杆，所述螺杆的表面螺纹连接有内螺纹筒，所述内螺纹筒的一端固定连接有l型连接杆，所述固定箱的侧面插接有调节板，所述l型连接杆的一端固定连接在调节板的侧面。
9.可选的，所述内螺纹筒的表面设置有刻度值，所述固定箱的上表面设置有防滑条。
10.可选的，所述固定箱的表面插接有过滤盒，所述过滤盒的侧面固定连接有固定块。
11.可选的，所述固定箱的表面通过螺栓连接有h型支架，所述h型支架的一端固定连接有定位栓。
12.可选的，所述出料管的底端可拆卸连接有过滤罩，所述过滤罩的表面设置有防滑纹。
13.可选的，所述定位栓的数量为两个，且两个所述定位栓以h型支架的垂直中线为对称轴呈对称设置。
14.可选的，所述固定箱的内侧壁设置有凹槽，所述防护筒的表面设置有散热孔。
15.(三)有益效果
16.本实用新型提供了一种药剂投放量可控的投放装置，具备以下有益效果：
17.1、该药剂投放量可控的投放装置，通过投放口、马达、螺杆、内螺纹筒、调节板、刻度值和过滤罩的设置，需要投放的药剂可以从投放口处投放，启动马达可以带动螺杆转动，从而带动内螺纹筒前后移动，利用调节板调节出口的大小，便于调节药剂的投放量，通过刻度值可以查看出口的大小，方便进行调节，过滤罩可以对投放的药剂进行过滤，减少药剂中的残渣，使用较为便捷；
18.2、该药剂投放量可控的投放装置，通过防护筒、马达、过滤盒、h型支架和定位栓的设置，过滤盒可以对投放的药剂进一步过滤，方便使用，h型支架可以利用定位栓固定在需要使用的位置，保持使用时的稳定性，同时便于拆卸，方便维修，防护筒可以对马达进行防护，增加设备的使用寿命。
附图说明

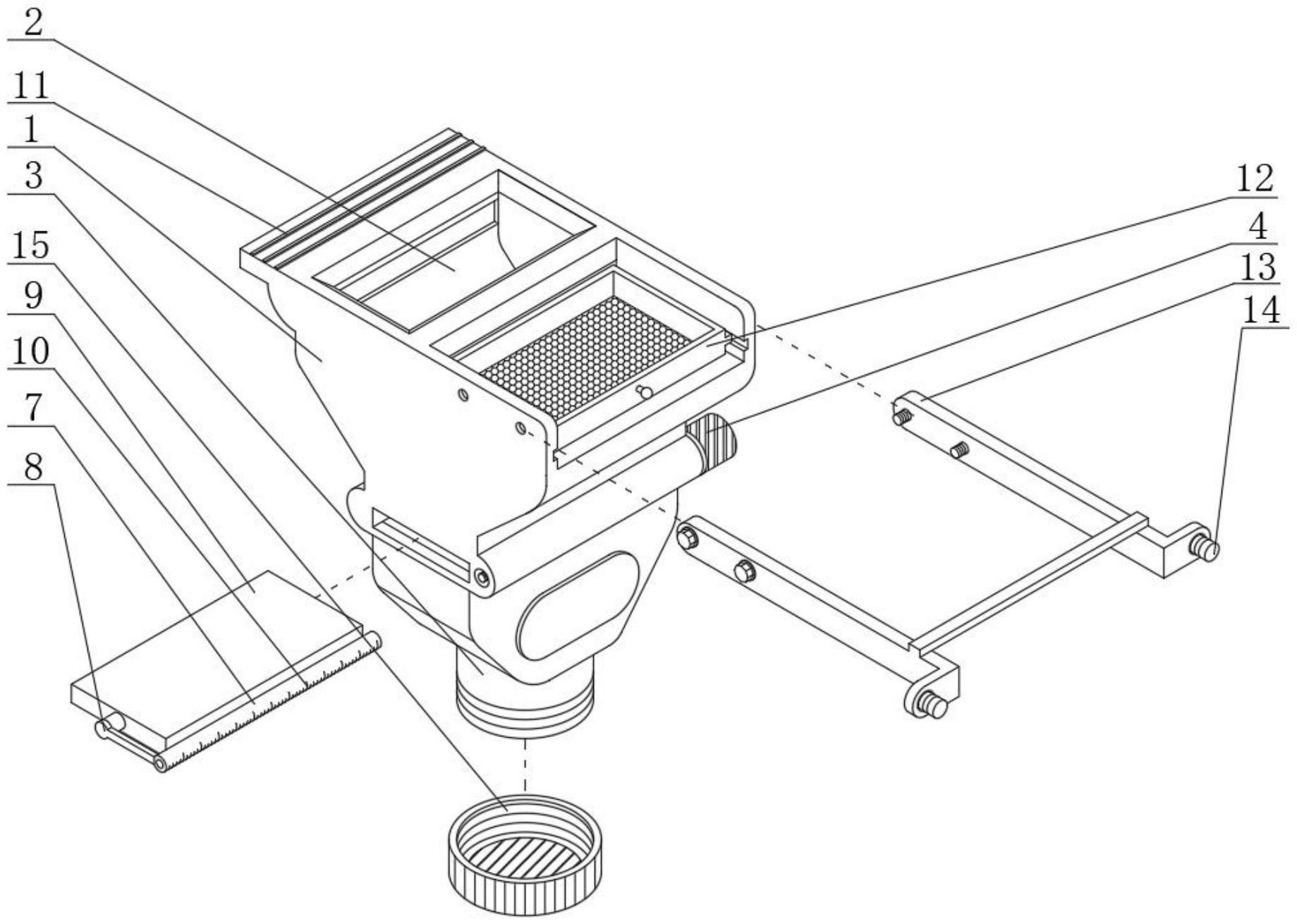

19.图1为本实用新型分解结构示意图；
20.图2为本实用新型立体结构示意图；
21.图3为本实用新型防护筒剖视结构示意图。
22.图中：1、固定箱；2、投放口；3、出料管；4、防护筒；5、马达；6、螺杆；7、内螺纹筒；8、l型连接杆；9、调节板；10、刻度值；11、防滑条；12、过滤盒；13、h型支架；14、定位栓；15、过滤罩。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.请参阅图1至图3，本实用新型提供一种技术方案：一种药剂投放量可控的投放装置，包括固定箱1、投放口2、出料管3、防护筒4和马达5，固定箱1的上表面开设有投放口2，固定箱1的底部固定连接有出料管3，固定箱1的表面固定连接有防护筒4，防护筒4的内部通过螺栓连接有马达5，马达5的输出端设置有调节机构，调节机构包括螺杆6、内螺纹筒7、l型连接杆8和调节板9。
25.马达5的输出端固定连接有螺杆6，螺杆6的表面螺纹连接有内螺纹筒7，内螺纹筒7的一端固定连接有l型连接杆8，固定箱1的侧面插接有调节板9，l型连接杆8的一端固定连接在调节板9的侧面。
26.内螺纹筒7的表面设置有刻度值10，固定箱1的上表面设置有防滑条11，固定箱1的表面插接有过滤盒12，过滤盒12的侧面固定连接有固定块。
27.固定箱1的表面通过螺栓连接有h型支架13，h型支架13的一端固定连接有定位栓14，出料管3的底端可拆卸连接有过滤罩15，过滤罩15的表面设置有防滑纹，定位栓14的数量为两个，且两个定位栓14以h型支架13的垂直中线为对称轴呈对称设置，固定箱1的内侧壁设置有凹槽，防护筒4的表面设置有散热孔。
28.该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
29.本实用新型中，该装置的工作步骤如下：
30.1、首先，固定箱1利用h型支架13表面的定位栓14固定在需要使用的位置，过滤盒12向左滑动；
31.2、最后，药剂从投放口2处投放，启动马达5带动螺杆6转动，使得内螺纹筒7带动调节板9移动，方便调节出口的大小即可。
32.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
