1.本实用新型属于制冷设备技术领域，尤其涉及一种方便除霜的制冷设备。


背景技术：

2.制冷设备主要由压缩机、膨胀阀、蒸发器、冷凝器、附件、管路等组成，按工作原理可分为压缩制冷设备、吸收制冷设备、蒸汽喷射制冷设备、热泵制冷设备和电热制冷装置等，通过设备的工作循环将物体及其周围的热量移出，造成并维持一定的低温状态。
3.现有的制冷设备在使用时，柜体外壁因长时间处于低温状态会覆盖有一层薄霜，如长时间不处理，可能会越积越厚，后期处理较困难，此外，也影响柜体的外在美观。


技术实现要素：

4.本实用新型目的是提供一种方便除霜的制冷设备，以解决现有技术中，制冷设备在使用时，柜体外壁因长时间处于低温状态会覆盖有一层薄霜，如长时间不处理，可能会越积越厚，后期处理较困难，此外，也影响柜体的外在美观的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种方便除霜的制冷设备，包括柜体，所述柜体的顶面设有电机，所述电机的输出端设有第一转轴，所述第一转轴的自由端贯穿柜体的顶面，并连接有第一锥齿轮，所述第一锥齿轮啮合有第二锥齿轮，所述第二锥齿轮的侧壁穿设有第二转轴，所述第二转轴套设有固定块，所述固定块的顶部与柜体的顶面相连接，所述第二转轴的自由端设有第三锥齿轮，所述第三锥齿轮啮合有第四锥齿轮，所述第四锥齿轮穿设有第三转轴，所述第三转轴的两端分别与柜体的顶面和底面相连接，所述第三转轴的侧壁蚀刻有螺纹，并螺纹连接有套筒，所述套筒的一侧设有连接杆，所述连接杆贯穿柜体的侧壁，所述柜体的侧壁开设有与连接杆相适配的导向槽，所述连接杆的自由端连接有刷板，所述刷板与柜体相对的一面设有刷毛。
6.优选的，所述刷板的内部设有加热丝，所述加热丝电性连接有电源，所述刷板位于刷毛的一侧开设有通孔。
7.优选的，所述通孔设有若干个，若干个所述通孔呈等距阵列分布。
8.优选的，所述柜体的侧壁位于刷板的两侧对称设有条形板，所述条形板与刷板端部相对的一侧开设有滑槽，所述刷板的端部与滑槽滑动连接。
9.优选的，所述导向槽的两端均未延伸至柜体的侧壁外部。
10.本实用新型至少具备以下有益效果：
11.本实用新型提出一种方便除霜的制冷设备，通过电机驱动刷板周期性上下往复移动，带动刷毛对柜体的侧壁进行薄霜清理，而且在刷板的内部设置加热丝，加热丝加热，将热量传递至柜体的侧壁，融化薄霜，本方案可以便捷地对柜体外壁的薄霜进行清理，极大地方便了使用。
附图说明

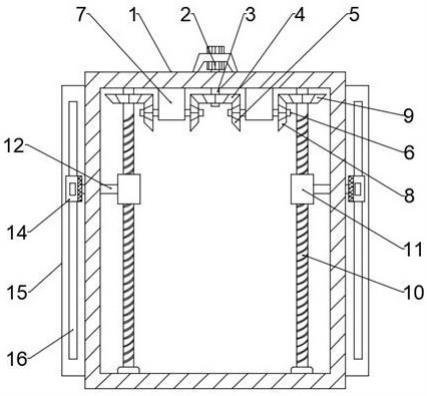

12.图1为本实用新型的柜体内部结构示意图；
13.图2为本实用新型中导向槽的位置示意图；
14.图3为本实用新型的刷板结构示意图。
15.附图标记中：1、柜体；2、电机；3、第一转轴；4、第一锥齿轮；5、第二锥齿轮；6、第二转轴；7、固定块；8、第三锥齿轮；9、第四锥齿轮；10、第三转轴；11、套筒；12、连接杆；13、导向槽；14、刷板；15、条形板；16、滑槽；17、通孔。
具体实施方式
16.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
17.请参阅图1-3，本实用新型提供一种技术方案：一种方便除霜的制冷设备，包括柜体1，柜体1的顶面设有电机2，具体的，电机2与柜体1的顶面固定连接，电机2的输出端设有第一转轴3，具体的，第一转轴3与电机2的输出端固定连接，第一转轴3的自由端贯穿柜体1的顶面，并连接有第一锥齿轮4，具体的，第一转轴3与柜体1的顶面转动连接，第一转轴3与第一锥齿轮4固定连接，第一锥齿轮4啮合有第二锥齿轮5，第二锥齿轮5的侧壁穿设有第二转轴6，具体的，第二转轴6与第二锥齿轮5固定连接，第二转轴6套设有固定块7，具体的，第二转轴6与固定块7转动连接，固定块7的顶部与柜体1的顶面相连接，具体的，固定块7与柜体1的顶面固定连接，第二转轴6的自由端设有第三锥齿轮8，具体的，第三锥齿轮8与第二转轴6固定连接，第三锥齿轮8啮合有第四锥齿轮9，第四锥齿轮9穿设有第三转轴10，第三转轴10的两端分别与柜体1的顶面和底面相连接，具体的，第三转轴10的两端与柜体1均转动连接，第三转轴10的侧壁蚀刻有螺纹，并螺纹连接有套筒11，套筒11的一侧设有连接杆12，具体的，连接杆12与套筒11固定连接，连接杆12贯穿柜体1的侧壁，柜体1的侧壁开设有与连接杆12相适配的导向槽13，具体的，连接杆12可沿着导向槽13向上或向下滑动，连接杆12的自由端连接有刷板14，具体的，刷板14与连接杆12固定连接，刷板14与柜体1相对的一面设有刷毛。
18.在本实施方式中，当柜体1的外壁产生薄霜时，启动电机2，电机2驱动第一转轴3转动，带动第一锥齿轮4转动，第一锥齿轮4推动第二锥齿轮5转动，带动第二转轴6在固定块7中转动，进而带动第三锥齿轮8转动，第三锥齿轮8推动第四锥齿轮9转动，带动第三转轴10转动，第三转轴10驱动套筒11沿着螺纹向上或向下移动，带动连接杆12沿着导向槽13向上或向下移动，带动刷板14沿着柜体1的侧壁向上或向下移动，刷板14上的刷毛对柜体1侧壁的薄霜进行清扫，通过电机2周期性正向和逆向转动，带动刷板14周期性上下往复移动，对柜体1侧壁薄霜进行清扫。
19.进一步的，刷板14的内部设有加热丝，加热丝电性连接有电源，刷板14位于刷毛的一侧开设有通孔17。
20.在本实施方式中，当刷板14向上或向下移动对柜体1侧壁薄霜进行清扫时，启动加热丝进行加热，热量通过通孔17传递至柜体1的侧壁，使得薄霜融化，方便清理。
21.进一步的，通孔17设有若干个，若干个通孔17呈等距阵列分布。
22.在本实施方式中，通孔17呈等距阵列分布，方便对柜体1侧壁均匀传输热量，保证柜体1侧壁各部位均匀受热。
23.进一步的，柜体1的侧壁位于刷板14的两侧对称设有条形板15，具体的，条形板15与柜体1的侧壁固定连接，条形板15与刷板14端部相对的一侧开设有滑槽16，刷板14的端部与滑槽16滑动连接。
24.在本实施方式中，通过条形板15、滑槽16相互配合，对刷板14进行辅助导向，使得刷板14可以保持平稳地向上或向下移动。
25.进一步的，导向槽13的两端均未延伸至柜体1的侧壁外部。
26.在本实施方式中，导向槽13的两端均不超出柜体1的侧壁，从而可以通过导向槽13对连接杆12的移动进行限位，方便使用。
