1.本发明涉及一种根据权利要求1的前序部分的热泵。


背景技术：

2.开头提到类型的热泵由本申请人例如以产品名称vitocal250-a制造并销售。这种热泵、即所谓的整体式热泵(monoblock-)由壳体、设置在壳体上的构造为排水口的壳体开口、至少一个在壳体中弹性地受支承的热泵部件以及运输保险装置组成，该运输保险装置用于在运输壳体或者说热泵时固定该弹性地受支承的热泵部件。这种热泵已经证明了自身极好的性能。


技术实现要素：

3.本发明基于下述任务：改进开头所提到类型的热泵。尤其应创建一种更安静工作的热泵。
4.这个任务利用开头所提到类型的热泵通过在权利要求1的特征部分中列出的特征来解决。
5.因此，根据本发明设置：运输保险构造成在弹性地受支承的热泵部件的固定被松脱的情况下封闭壳体开口。
6.换句话说，因此，根据本发明的j9九游会真人的解决方案的特征在于，该运输保险装置实现了双重功能，即除了其本来的功能之外还用作壳体开口的封闭件，更确切地说，当弹性地受支承的热泵部件、优选热泵的压缩机由于所述固定被松脱而准备好使用时，用作壳体开口的封闭件。这种规定在此带来下述优点：在热泵的壳体中产生的声音不再能够经由壳体开口到达壳体的外部。在此同时设置：壳体开口在热泵部件固定的情况下是打开的，使得可能在壳体中在填充热泵(这在热泵部件固定的情况下发生)时以不期望的方式逸出的水能够良好地从壳体中流出。
7.根据本发明的热泵的其他有利的扩展方案由从属权利要求中得出。
附图说明
8.下面，借助优选实施例示出的示图来阐释根据本发明的热泵，包括其根据从属权利要求的有利扩展方案。
9.作为从上方俯瞰的俯视图示意性地示出：

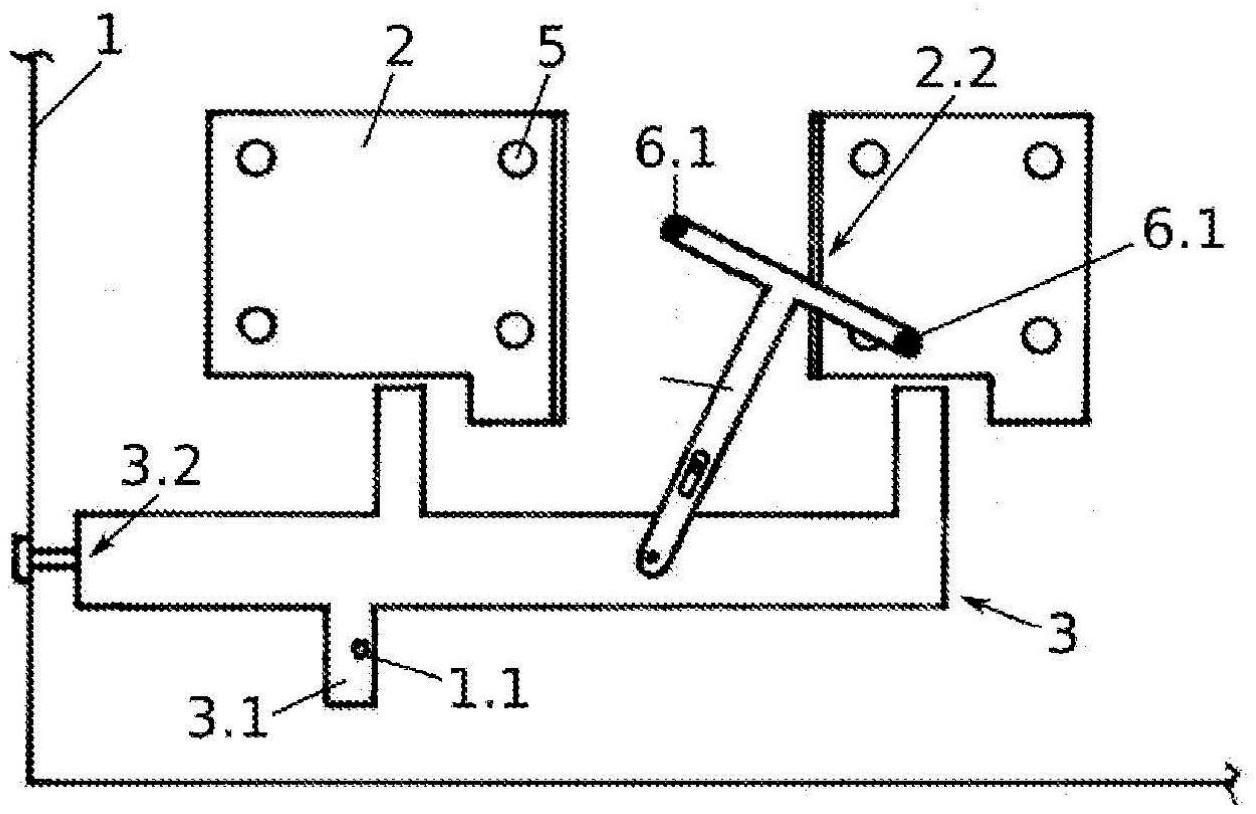

10.图1具有固定的热泵部件和打开的壳体开口的根据本发明的热泵；以及
11.图2具有被松脱的固定和封闭的壳体开口的根据图1的热泵。
具体实施方式
12.在附图中示意性地(并且也仅部分地)示出的热泵首先以已知的方式由壳体1、设置在壳体1上的构造为排水口的壳体开口1.1、至少一个在壳体1中弹性地受支承的热泵部
件2以及运输保险装置3组成，该运输保险装置用于在运输壳体1时固定该弹性地受支承的热泵部件2。
13.如从附图中可见，在此优选设置：运输保险装置3构造为用于固定多于一个的弹性地受支承的热泵部件2。示出了具有两个热泵部件2的变型方案。
14.现在，对于根据本发明的热泵来说重要的是，运输保险装置3构造成在该弹性地受支承的热泵部件2的固定被松脱的情况下封闭壳体开口1.1。
15.还更精确地看，优选设置：在运输保险装置3上布置选择性地封闭或释放壳体开口1.1的接片3.1，该运输保险装置优选可运动地、但也能固定地在壳体1中受支承。在此，这个接片3.1特别优选地在壳体1的围绕壳体开口1.1的壁部(优选底板)上滑动地受支承，使得能实现声学上密闭的封闭件。此外优选设置：运输保险装置3和接片3.1都由板材形成，更确切地说完全优选一件式地形成。
16.进一步，为了实现可能在起动时逸出的液体的良好流出，优选设置：壳体开口1.1布置在壳体1的最深的部位处。此外，在这种情况下，优选设置：壳体开口1.1构造为壳体1的底板中的孔。
17.此外，为了对运输保险装置3进行方位调设和固定，特别优选地设置能从壳体1的外部被操纵、优选能从该壳体的前侧被操纵的调整装置4。在此，该调整装置4优选包括能从壳体1的外部被操纵的螺钉4.1，完全特别优选地是带有内六角螺钉头的螺钉4.1。还更精确地看，在这种情况下，在运输保险装置3上优选设置有与螺钉4.1的螺纹共同起作用的螺纹钻孔3.2，该螺纹钻孔也能够构造为所谓的螺纹铆钉。因而，在螺钉4.1处的旋转导致运输保险装置3的移位、优选水平移位。
18.此外，为了弹性地支承该热泵部件2，在该热泵部件和壳体1之间优选设置至少一个在固定被松脱的情况下允许至少在水平方向上的移位的阻尼元件5(示出了每个热泵部件2上的相应四个阻尼元件5)。这个阻尼元件5在此优选由弹性体、完全特别优选地由聚氨酯泡沫形成。
19.进一步更精确地看，此外还优选设置：运输保险装置3具有与热泵部件2共同起作用的第一止挡3.3，其中，相应地，优选在热泵部件2上设置有用于该第一止挡3.3的第一配合止挡2.1。
20.此外，优选设置：运输保险装置3构造成与铰接地在壳体1上受支承的杠杆6铰接地连接，该杠杆具有与热泵部件2共同起作用的第二止挡6.1，其中，相应地，优选在热泵部件2上设置用于该第二止挡6.1的第二配合止挡2.2。
21.如从附图中容易地得出地，在和这种情况下，优选还设置：在固定位态中第一止挡3.3构造成在第一作用方向上起作用，而第二止挡6.1构造成在与第一作用方向相反的第二作用方向上起作用。
22.在设置第二热泵部件2的情况下，如所示出的，还优选设置：所提到的杠杆6具有至少两个第二止挡6.1。还更精确地看，最后优选设置：杠杆6构造成t形的并且两个第二止挡6.1布置在对置的自由端部上。如尤其是从图1中得出的，在此，左侧所示的止挡6.1在此压靠在配合止挡2.2上，而右侧所示的止挡6.1在配合止挡2.2处拉动。这个配合止挡2.2为此例如构造为能被止挡6.1在后侧嵌接的倒棱。
23.完全特别优选地，最后设置，但未详细地精确示出：第一止挡3.3构造成与热泵部
件2材料锁合地共同起作用，尤其地，第一止挡3.3构造成防止热泵部件2在六个空间方向中的五个空间方向上的运动。然后，第二止挡6.1此外仍构造成防止热泵部件2在仍缺失的空间方向上的运动。因此，如果第一止挡3.3覆盖向上、向下、向左、向右和向前的方向，则第二止挡6.1覆盖向后的方向，使得能够禁止在阻尼元件5上受支承的热泵部件2在所有空间方向上的运动。
24.根据本发明的热泵如下地起作用：
25.考察的起点是根据图1的运输保险装置3的位态，即其中根据本发明的热泵被交付的位态。在这个位态中，接片3.1侧向地位于壳体开口1.1旁边。因此，如果在填充热泵时液体(尤其是水)会逸出，则该液体能够无问题地经由壳体开口1.1从热泵的壳体中流出。
26.如果然后热泵实际上应被投入运行(在这个时间点填充完成)，则借助螺钉4.1(在附图中向左地)移动或者说调节运输保险装置3。这一方面引起借助接片3.1对壳体开口1.1的封闭。另一方面，第一止挡3.3从第一配合止挡2.1处、而第二止挡6.1从第二配合止挡2.2处同时松脱，使得热泵部件2现在能够自由振荡。
27.附图标记列表
28.1壳体
29.1.1壳体开口
30.2热泵部件
31.2.1 第一配合止挡
32.2.2 第二配合止挡
33.3运输保险装置
34.3.1 接片
35.3.2 螺纹钻孔
36.3.3 第一止挡
37.4调整装置
38.4.1螺钉
39.5阻尼元件
40.6杠杆
41.6.1第二止挡


技术特征：
1.一种热泵，其包括壳体(1)、设置在所述壳体(1)上的构造为排水口的壳体开口(1.1)、至少一个在所述壳体(1)中弹性地受支承的热泵部件(2)以及运输保险装置(3)，所述运输保险装置用于在运输所述壳体(1)时固定所述弹性地受支承的热泵部件(2)，其特征在于，所述运输保险装置(3)构造成在所述弹性地受支承的热泵部件(2)的固定被松脱的情况下封闭所述壳体开口(1.1)。2.根据权利要求1所述的热泵，其特征在于，在所述运输保险装置(3)上布置选择性地封闭或释放所述壳体开口(1.1)的接片(3.1)。3.根据权利要求2所述的热泵，其特征在于，所述接片(3.1)在所述壳体(1)的围绕所述壳体开口(1.1)的壁部上滑动地受支承。4.根据权利要求1至3中任一项所述的热泵，其特征在于，所述壳体开口(1.1)布置在所述壳体(1)的最深的部位处。5.根据权利要求1至4中任一项所述的热泵，其特征在于，为了对所述运输保险装置(3)进行方位调设和固定，设置有能从所述壳体(1)的外部被操纵的调整装置(4)。6.根据权利要求5所述的热泵，其特征在于，所述调整装置(4)包括能从所述壳体(1)的外部被操纵的螺钉(4.1)。7.根据权利要求6所述的热泵，其特征在于，在所述运输保险装置(3)上设置有与所述螺钉(4.1)的螺纹共同起作用的螺纹钻孔(3.2)。8.根据权利要求1至7中任一项所述的热泵，其特征在于，为了弹性地支承所述热泵部件(2)，在所述热泵部件和所述壳体(1)之间设置有至少一个在固定被松脱的情况下允许至少在水平方向上的移位的阻尼元件(5)。9.根据权利要求1至8中任一项所述的热泵，其特征在于，所述运输保险装置(3)具有与所述热泵部件(2)共同起作用的第一止挡(3.3)。10.根据权利要求1至9中任一项所述的热泵，其特征在于，所述运输保险装置(3)构造成与铰接地在所述壳体(1)上受支承的杠杆(6)铰接地连接，所述杠杆具有与所述热泵部件(2)共同起作用的第二止挡(6.1)。

技术总结
本发明涉及一种热泵，其包括壳体(1)、设置在所述壳体(1)上的构造为排水口的壳体开口(1.1)、至少一个在所述壳体(1)中弹性地受支承的热泵部件(2)以及运输保险装置(3)，所述运输保险装置用于在运输所述壳体(1)时固定所述弹性地受支承的热泵部件(2)。根据本发明设置，运输保险装置(3)构造成在所述弹性地受支承的热泵部件(2)的固定被松脱的情况下封闭所述壳体开口(1.1)。开口(1.1)。开口(1.1)。


技术研发人员：e
受保护的技术使用者：菲斯曼气候j9九游会真人的解决方案欧洲股份公司
技术研发日：2022.02.21
技术公布日：2023/10/27
