1.本实用新型涉及印刷品加工技术领域,尤其涉及一种用于印刷品加工用的油墨烘干机。
背景技术:2.印刷是将文字、图画、照片、防伪等原稿经制版、施墨、加压等工序,使油墨转移到纸张、纺织品、塑料品、皮革、pvc、pc等材料表面上,批量复制原稿内容的技术。印刷是把经审核批准的印刷版,通过印刷机械及专用油墨转印到承印物的过程。
3.经检索,专利号为cn218287128u的实用新型专利公开了“一种用于印刷品加工用的油墨烘干机”,该一种用于印刷品加工用的油墨烘干机,通过第一连接管与滤气箱气体连通,使滤气箱内的气体通过第一连接管进入固定管内进行输送,输送时人员可外接电源打开第二风机对进气的气体进行抽取并抽取气体进入第二连接管内,加热后的气体进入第二连接管内后通过出气管与第二连接管气体连通,使气体进入第二连接管内后通过多个出气管进行出气,通过多个出气管使出气更加均匀,方便更加均匀的对油墨进行烘干,防止直接加热对印刷产品造成损坏。
4.该装置的第二连接管无法移动,无法调节出气管与传送带之间的距离,不便于对不同厚度的印刷品进行油墨烘干。
5.因此,有必要提供一种用于印刷品加工用的油墨烘干机解决上述技术问题。
技术实现要素:6.本实用新型提供一种用于印刷品加工用的油墨烘干机,解决了无法调节出气管与传送带之间的距离,不便于对不同厚度的印刷品进行油墨烘干的问题。
7.为解决上述技术问题,本实用新型提供的一种用于印刷品加工用的油墨烘干机,包括:底座;
8.所述底座上端固定连接有立板,且立板设置有两组,两组所述的立板之间滑动连接有风箱,所述立板右侧开设有侧槽,所述侧槽内部固定连接有立杆,所述立杆周侧面套接有弹簧,所述风箱左右两侧均固定连接有连接块,所述连接块上端贯穿开设有滑槽,所述滑槽与立杆相匹配,所述风箱底部固定连接有出气口,且出气口设置有多组。
9.优选的,两组所述的立板之间固定连接有固定板,所述固定板上端设置有伸缩气缸,所述伸缩气缸输出端固定连接有压板,所述压板底部固定连接有防护垫。
10.优选的,所述立板上端设置有热风机,所述热风机右端固定连接有风管。
11.优选的,所述风管底部固定连接有软管,所述软管与风箱固定连接。
12.优选的,所述底座上端开设有顶槽,所述顶槽内部设置有传送带。
13.优选的,所述底座底部固定连接有支撑腿,且支撑腿设置有四组。
14.与相关技术相比较,本实用新型提供的一种用于印刷品加工用的油墨烘干机具有如下有益效果:
15.本实用新型提供一种用于印刷品加工用的油墨烘干机,通过伸缩气缸带动压板向下移动,压板带动防护垫向下移动,防护垫向下移动可对风箱进行按压,此时风箱通过连接块沿着侧槽向下滑动,连接块向下移动对弹簧进行挤压,风箱移动可调节出气口的位置,当伸缩气缸带动压板向上移动时,连接块受到弹簧的弹力带动风箱复位,通过该机构可调节出气口与传送带的距离,十分便于对不同厚度的印刷品进行油墨烘干,热风机通过风管和软管将暖风送到风箱内部,再由出气口将暖风吹出,因出气口设置较多,所以单个出气口处的风速较低,不会对油墨吹坏,将印刷品放置在传送带上端,通过传送带将印刷品送到风箱底部,印刷品经过风箱底部时可进行烘干,通过该机构便于对印刷品烘干,且不会损坏油墨。
附图说明

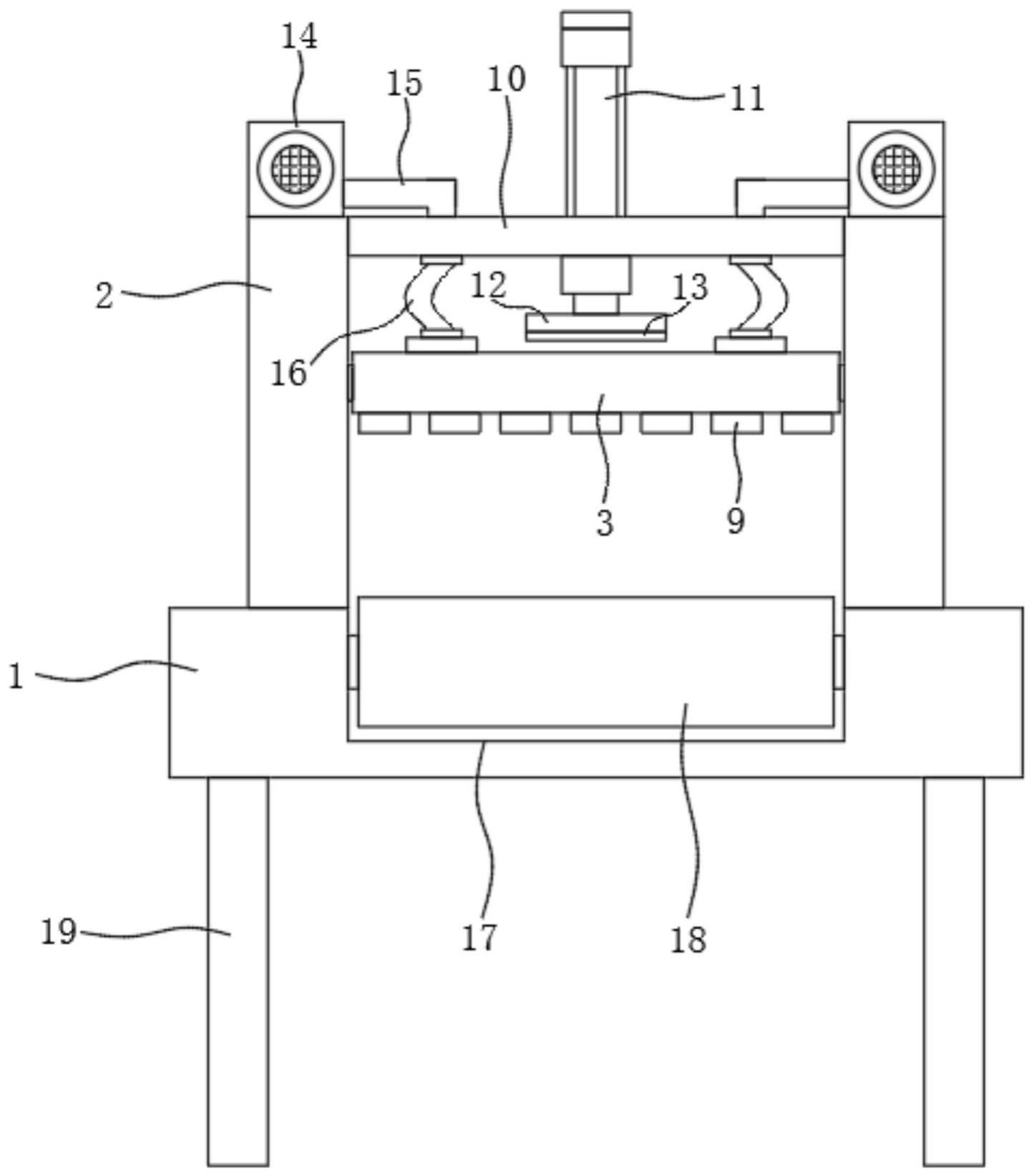

16.图1为本实用新型提供的一种用于印刷品加工用的油墨烘干机的一种较佳实施例的结构示意图;
17.图2为图1所示整体的正视图剖面结构示意图;
18.图3为图1所示风箱的底视图结构示意图。
19.图中标号:1、底座;2、立板;3、风箱;4、侧槽;5、立杆;6、弹簧;7、连接块;8、滑槽;9、出气口;10、固定板;11、伸缩气缸;12、压板;13、防护垫;14、热风机;15、风管;16、软管;17、顶槽;18、传送带;19、支撑腿。
具体实施方式
20.下面结合附图和实施方式对本实用新型作进一步说明。
21.请结合参阅图1、图2和图3,其中图1为本实用新型提供的一种用于印刷品加工用的油墨烘干机的一种较佳实施例的结构示意图;图2为图1所示整体的正视图剖面结构示意图;图3为图1所示风箱的底视图结构示意图,一种用于印刷品加工用的油墨烘干机,包括:底座1;
22.底座1上端固定连接有立板2,且立板2设置有两组,两组的立板2之间滑动连接有风箱3,立板2右侧开设有侧槽4,侧槽4内部固定连接有立杆5,立杆5周侧面套接有弹簧6,风箱3左右两侧均固定连接有连接块7,弹簧6位于侧槽4内壁一侧与连接块7之间,连接块7上端贯穿开设有滑槽8,滑槽8与立杆5相匹配,风箱3底部固定连接有出气口9,且出气口9设置有多组,通过弹簧6的弹力可使连接块7位于侧槽4内部顶端,通过连接块7沿着侧槽4滑动可使风箱3上下移动,风箱3移动可调节出气口9的高度。
23.两组的立板2之间固定连接有固定板10,固定板10上端设置有伸缩气缸11,伸缩气缸11输出端固定连接有压板12,压板12底部固定连接有防护垫13,伸缩气缸11可带动压板12移动,压板12带动防护垫13移动,当压板12向下移动时可对风箱3进行按压,使风箱3向下移动。
24.立板2上端设置有热风机14,热风机14右端固定连接有风管15,风管15与热风机14的输出端相连通。
25.风管15底部固定连接有软管16,软管16与风箱3固定连接,软管16与风箱3相连通,通过风管15和软管16可将热风机14吹出的热风送进风箱3内部,再由出气口9吹出。
26.底座1上端开设有顶槽17,顶槽17内部设置有传送带18,通过传送带18的设置可对印刷品进行传送,印刷品经过风箱3底部时可进行烘干。
27.底座1底部固定连接有支撑腿19,且支撑腿19设置有四组,通过支撑腿19的设置可使底座1位于适宜的高度,方便工人操作。
28.本实用新型提供的一种用于印刷品加工用的油墨烘干机的工作原理如下:
29.第一步:在使用时,通过伸缩气缸11带动压板12向下移动,压板12带动防护垫13向下移动,防护垫13向下移动可对风箱3进行按压,此时风箱3通过连接块7沿着侧槽4向下滑动,连接块7向下移动对弹簧6进行挤压,风箱3移动可调节出气口9的位置,当伸缩气缸11带动压板12向上移动时,连接块7受到弹簧6的弹力带动风箱3复位。
30.第二步:热风机14通过风管15和软管16将暖风送到风箱3内部,再由出气口9将暖风吹出,因出气口9设置较多,所以单个出气口9处的风速较低,不会对油墨吹坏,将印刷品放置在传送带18上端,通过传送带18将印刷品送到风箱3底部,印刷品经过风箱3底部时可进行烘干。
31.与相关技术相比较,本实用新型提供的一种用于印刷品加工用的油墨烘干机具有如下有益效果:
32.通过伸缩气缸11带动压板12向下移动,压板12带动防护垫13向下移动,防护垫13向下移动可对风箱3进行按压,此时风箱3通过连接块7沿着侧槽4向下滑动,连接块7向下移动对弹簧6进行挤压,风箱3移动可调节出气口9的位置,当伸缩气缸11带动压板12向上移动时,连接块7受到弹簧6的弹力带动风箱3复位,通过该机构可调节出气口9与传送带18的距离,十分便于对不同厚度的印刷品进行油墨烘干,热风机14通过风管15和软管16将暖风送到风箱3内部,再由出气口9将暖风吹出,因出气口9设置较多,所以单个出气口9处的风速较低,不会对油墨吹坏,将印刷品放置在传送带18上端,通过传送带18将印刷品送到风箱3底部,印刷品经过风箱3底部时可进行烘干,通过该机构便于对印刷品烘干,且不会损坏油墨。
33.以上所述仅为本实用新型的实施例,并非因此限制本实用新型的专利范围,凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换,或直接或间接运用在其它相关的技术领域,均同理包括在本实用新型的专利保护范围内。
