1.本实用新型涉及一种应用于自助打印设备的打印机及其出纸辅助装置。


背景技术：

2.目前大量使用的自助产品中，尤其是在医院使用的自助产品，对账单的打印大多采用激光打印机完成。市场上的激光打印机多是台式的，装在自助打印设备中后，打印单据后取纸不方便，尤其是打印a5纸张时，由于a5纸张较小，纸张打印完从出纸口落入取单口后，位置较深，取纸不方便。


技术实现要素：

3.本实用新型的目的是提供一种应用于自助打印设备的打印机及其出纸辅助装置，以解决上述背景技术中所提到的技术问题。
4.8、实现本实用新型目的的技术方案是：一种打印机的出纸辅助装置，包括：底座板、侧板、上盖板、后挡板和导纸板；所述底座板上设置有缺口，所述缺口两侧对称设置有两块所述侧板；所述上盖板和后挡板分别与侧板固定连接；所述导纸板倾斜设置，主体位于缺口下方，其前端固定在侧板上，后端设置有导纸折边。
5.进一步的，所述侧板呈l型，所述侧板每条边向外延伸有侧板折边；所述侧板折边包括上侧板折边、下侧板折边和后侧板折边；所述上侧板折边与上盖板固定连接；所述下侧板折边与底座板固定连接；所述后侧板折边与后挡板固定连接。
6.进一步的，所述下侧板折边上开设有一对调节孔，所述底座板上对应设置有一对螺杆，所述螺杆穿过调节孔；所述螺杆上设置有与之配合的螺母。
7.进一步的，所述侧板上设置有一对固定圆孔，所述导纸板前端两侧各设置有一对与固定圆孔对应的固定杆，所述固定杆穿过固定圆孔。
8.进一步的，所述侧板上开设有灯槽，所述灯槽内嵌有指示灯玻璃；所述侧板外侧固定有指示灯板，所述指示灯板上设置有一组指示灯，所述指示灯与指示灯玻璃对应设置。
9.进一步的，所述底座板上设置有安装螺孔。
10.一种应用于自助打印设备的打印机，包括打印机本体，以及打印机出纸辅助装置；所述打印机本体上设置有出纸口；所述底座板固定在打印机本体上，所述导纸板位于出纸口下方；所述打印机安装至自助打印设备后，所述打印机出纸辅助装置与自助打印设备取单口契合。
11.采用了上述技术方案，本实用新型具有以下的有益效果：
12.(1)本实用新型在打印机上安装出纸辅助装置，与机箱取单口完美配合，外形美观，不影响打印机的维护。导纸板上设置有导纸折边，使得打印机在打印a5这种小幅面单据时，单据送出更多，单据离取单口更近，有利于使用者取单据。
13.(2)本实用新型在下侧板折边上设置调节孔，底座板上设置对应的螺杆，可以更好地调整侧板与底座板的相对位置。
14.(3)本实用新型采用固定圆孔与固定杆配合的方式来将导纸板固定在侧板上，安装固定操作简单。
15.(4)本实用新型在侧板上开设灯槽，灯槽外侧固定一组指示灯，可以提高取纸口亮度，方便用户取纸。
16.(5)本实用新型侧板折边上加装上盖板和后挡板，可以防止异物进入自助打印设备中，方便后期维护。
附图说明
17.为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本实用新型作进一步详细的说明，其中

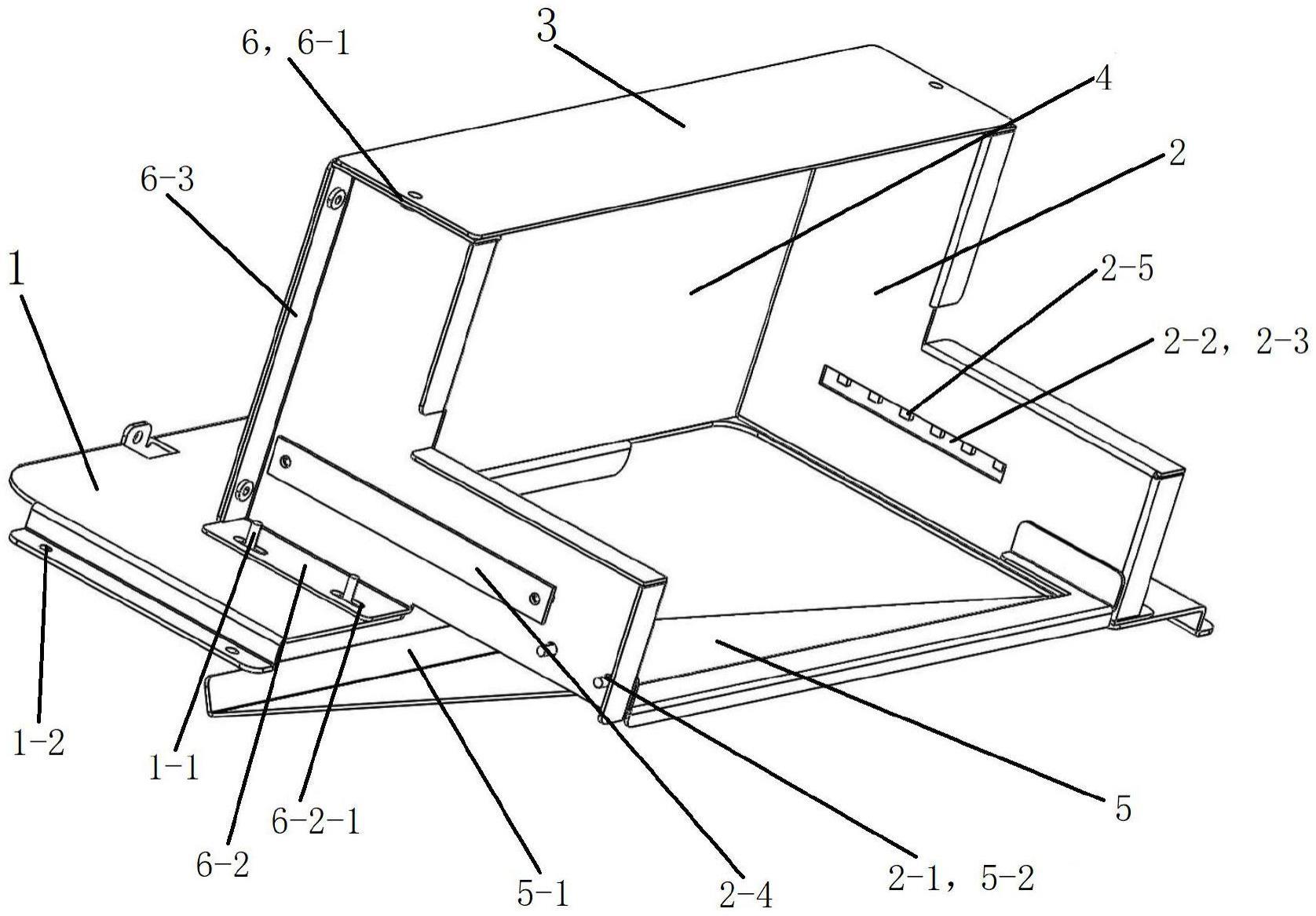

18.图1为本实用新型的出纸辅助装置的结构示意图。
19.图2为本实用新型的打印机的结构示意图。
20.附图中的标号为：底座板1、螺杆1-1、安装螺孔1-2、侧板2、固定圆孔2-1、灯槽2-2、指示灯玻璃2-3、指示灯板2-4、指示灯2-5、上盖板3、后挡板4、导纸板5、导纸折边5-1、固定杆5-2、侧板折边6、上侧板折边6-1、下侧板折边6-2、调节孔6-2-1、后侧板折边6-3、打印机本体7。
具体实施方式
21.为了更好的理解上述技术方案，下面将结合说明书附图以及具体的实施方式对上述技术方案进行详细的说明。
22.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
23.因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
25.在本实用新型实施例的描述中，需要理解的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，或者是本领域技术人员惯常理解的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
26.在本实用新型实施例的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内
部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。下面结合附图对本实用新型作进一步描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，而不能以此来限制本实用新型的保护范围。
27.(实施例1)
28.见图1，一种打印机的出纸辅助装置，包括底座板1、侧板2、上盖板3、后挡板4和导纸板5。底座板1设置有缺口，缺口两侧对称设置有两块侧板2，上盖板3和后挡板4分别与侧板固定连接。导纸板5倾斜设置，前端固定在侧板2上，后端设置有导纸折边5-1，其主体部分处于缺口下方。
29.底座板1上对称设置有两块侧板2。两块侧板2朝相背方向每条边向外延伸有侧板折边6，侧板折边6包括上侧板折边6-1、下侧板折边6-2、后侧板折边6-3和其他折边。上侧板折边6-1上设置有螺孔，上盖板3通过螺钉固定在上侧板折边6-1上。后侧板折边6-3上也设置有螺孔，后挡板4通过螺钉固定在后侧板折边6-3上。底座板1、侧板2、导纸板5、上盖板3和后挡板4之间形成取单口。
30.下侧板折边6-2上设置有一对调节孔6-2-1，底座板1上对应设置有一对螺杆1-1，螺杆1-1上活动设置有螺母，螺母的直径大于调节孔6-2-1的宽度。调节孔6-2-1的宽度与螺杆1-1的直径一致，长度大于螺杆1-1的直径，螺杆1-1穿过调节孔6-2-1后，通过螺杆1-1在调节孔6-2-1内延长度方向的移动，可以调整底座板1与侧板2的相对位置，然后通过螺母将两者固定。
31.侧板2上设置有一对固定圆孔2-1，导纸板5两端各设置有一对固定杆5-2，固定杆5-2的直径与固定圆孔2-1的直径一致，固定杆5-2可以穿过固定圆孔2-1，通过两者的配合将导纸板5固定在侧板2上。
32.导纸板5上还设置有导纸折边5-1，当打印完成，纸张从出纸口落在导纸板5上，由于导纸板5为斜面设置，纸张往下滑直至被导纸折边5-1挡住。能使得打印机在打印a5这种小幅面单据时，单据送出更多，单据离取单口更近，有利于使用者取单据。
33.侧板2上开设有灯槽2-2，灯槽2-2内嵌有可透光的指示灯玻璃2-3，侧板2外侧通过螺钉固定有指示灯板2-4，指示灯板2-4上设置有一组指示灯2-5，指示灯2-5与指示灯玻璃2-3对应设置。指示灯玻璃2-3将灯槽2-2密封，防止异物从灯槽2-2进入自助打印设备内部，指示灯2-5的灯光可以透过指示灯玻璃2-3，提高取纸口的亮度，方便用户取纸。
34.(实施例2)
35.见图2，一种打印机，包括打印机本体7和打印机出纸辅助装置。底座板1固定在打印机本体7上，底座板1上设置有安装螺孔1-2，用于将打印机处置辅助装置固定到自助打印设备中。打印机本体7上设置有出纸口，导纸板5位于出纸口下方。当打印机安装到自助打印设备后，打印机出纸辅助装置和自助打印设备的取单口完美契合，外形美观，不影响打印机的维护。
36.以上所述的具体实施例，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
