一种防皱纸数码喷绘机的制作方法

1.本实用新型涉及喷绘机技术领域,具体为一种防皱纸数码喷绘机。


背景技术:

2.数码喷绘机是一种可以在任意相对平面软、硬性材质上,色彩打印各种产品的图案、标识及文字的机器,该产品自上市以来,获得各行业人士的高度评价,客户群体日益增多,打印成本低,可大幅度的降低产品特印成本,数码喷绘机的优点是打印速度快,操作简单明了,无人员依赖,图像质量高,色彩逼真,批量生产加工方便,数量大,适合任何材质、物料的打印,稳定性强,解决了现有平板打印机的许多不足,9游会的售后服务保证系数大。
3.现有的授权专利公告号为:cn112549776a的中国实用新型专利,其公开了一种具备多种功能的数码喷绘机,该具备多种功能的数码喷绘机,工作人员通过启动气缸,使得气缸带动推力杆进行升降,进而使得上切刀座和上切割刀片进行上下位移,当上切割刀片在向下位移时,将会与下切割刀片进行接触,使得上切割刀片和下切割刀片之间相互重合,进而完成对广告纸张的切割,上切割刀片设置在喷绘板底部的一侧,工作人员只需将广告纸张放置在下切割刀片的顶部,只有启动气缸即可完成对广告纸张的切割,达到简单便捷、有效的提高了工作人员手动切割广告纸张的工作效率的目的。
4.上述的一种具备多种功能的数码喷绘机虽然解决了现有喷绘装置使用时工作人员需要手动对打印过后的广告纸张进行收卷盒裁剪,存在着该数码喷绘机功能单一的问题,不仅增加了工作人员的工作量,同时降低了打印效率的影响问题,但在该数码喷绘机中,需要制备转向装置,通过对喷绘机安装转向装置,达到移动方便的目的,有效地避免了过于笨重的喷绘装置移动困难,不方便安装和拆卸的问题,此外收卷装置、放卷装置和切割装置的设置不合理,这就导致了在使用时,需要重新拆卸收卷装置再进行切割,致使喷绘过程耗时久,难度较大,且结构趋于复杂,使用时存在一定的不便。
5.为此,需要提供一种防皱纸数码喷绘机。


技术实现要素:

6.本实用新型的目的是克服现有技术存在喷绘过程耗时久,难度较大,且结构趋于复杂,使用时存在一定的不便的技术问题,提供了一种防皱纸数码喷绘机,该防皱纸数码喷绘机具有结构简单,应用方便快捷的优点。
7.为实现上述目的,本实用新型提供如下技术方案:
8.一种防皱纸数码喷绘机,包括:
9.喷绘机构,所述喷绘机构整体呈矩形结构;
10.喷绘台,所述喷绘台安装在喷绘机构的左侧;
11.张紧机构,所述张紧机构安装在喷绘台的顶部,且张紧机构的数量为两个;
12.放卷机构,所述放卷机构安装在喷绘台的左端;
13.烘干机构,所述烘干机构安装在喷绘机构的底部;
14.切割机构,所述切割机构安装在喷绘台的底部;
15.收卷机构,所述收卷机构安装在切割机构的左侧;
16.支撑机构,所述支撑机构安装在烘干机构的底部;
17.转向机构,所述转向机构安装在支撑机构的底部,且转向机构的数量为四个。
18.优选的,所述喷绘机构包括:
19.喷绘箱,所述喷绘箱的左侧安装有支座;
20.滑槽一,所述滑槽一设置在支座的顶部,且滑槽一外侧滑动连接有限位座;
21.限位杆,所述限位杆转动连接在限位座的内侧,且限位杆的外壁滑动连接有传感环;
22.连接杆,所述连接杆安装在传感环的底部,且连接杆的底端安装有喷板。
23.优选的,所述张紧机构包括:
24.侧板,所述侧板的数量为两个,且两个侧板内侧设置有第一张紧辊和第二张紧辊,且第一张紧辊位于第二张紧辊的正上方;
25.张紧转轴,所述张紧转轴的数量为两个,且张紧转轴与第一张紧辊和第二张紧辊均转动连接。
26.优选的,所述烘干机构包括:
27.箱体,所述箱体前侧安装有安装盒;
28.加热器,所述加热器安装在安装盒内部,且加热器后侧连接有导热管,所述导热管的后端安装有电热网;
29.传动电机一,所述传动电机一设置在加热器的顶部,且传动电机一内部设置有电阻机;
30.动力装置,所述动力装置安装在电阻机的后侧,且动力装置的后端转动连接有风扇转轴;
31.风扇,所述风扇安装在风扇转轴的外壁。
32.优选的,所述切割机构包括:
33.切割架,所述切割架的两端内侧设置有滑槽二;
34.刀片座,所述刀片座与滑槽二滑动连接,且刀片座的底部安装有刀片;
35.切割板,所述切割板安装在切割架的内侧底部,且切割板的顶部设置有切割槽;
36.气缸,所述气缸安装在切割架的顶部。
37.优选的,所述气缸包括:
38.缸体,所述缸体的外侧安装有缸壳,且缸体的底部连接有活塞杆,所述活塞杆的底端与刀片座的顶部连接。
39.优选的,所述收卷机构包括:
40.保护箱,所述保护箱的内部安装有控制器;
41.传动电机二,所述传动电机二的内部转动连接有转轴一;
42.齿轮一,所述齿轮一安装在转轴一的外端,且齿轮一的右侧转动连接有齿轮二;
43.转轴二,所述转轴二与齿轮二的后侧连接,且转轴二的外壁转动连接有收卷辊,且转轴二的两端底部安装有安置板。
44.优选的,所述支撑机构包括:
45.底板,所述底板的底部安装有支柱,所述支柱的数量为两个。
46.与现有技术相比,本实用新型的有益效果是:
47.1、该防皱纸数码喷绘机,由于现有的喷绘机的体量大且笨重,搬动困难,移动不便,需要消耗大量的人力,通过转向机构的设置,使得喷绘机移动起来更方便,安装和拆卸都更便捷,从而可以节省大量的人力,减少工作人员的劳动强度;
48.2、该防皱纸数码喷绘机,通过烘干机构的设置,导热管将热量传到电热网上,电热网与空气的接触面积大,散热效果好,而且风扇的作用是将电热网的热量吹到箱体中,能够加速热量的流通与传递,从而可以在短时间内对打印过后的纸张进行烘干加热处理,且通过收卷机构立即收卷,可有效防止纸张变皱,不需要人工收卷,节省工作人员的劳动强度,节约时间,节约成本,使用方便。
附图说明

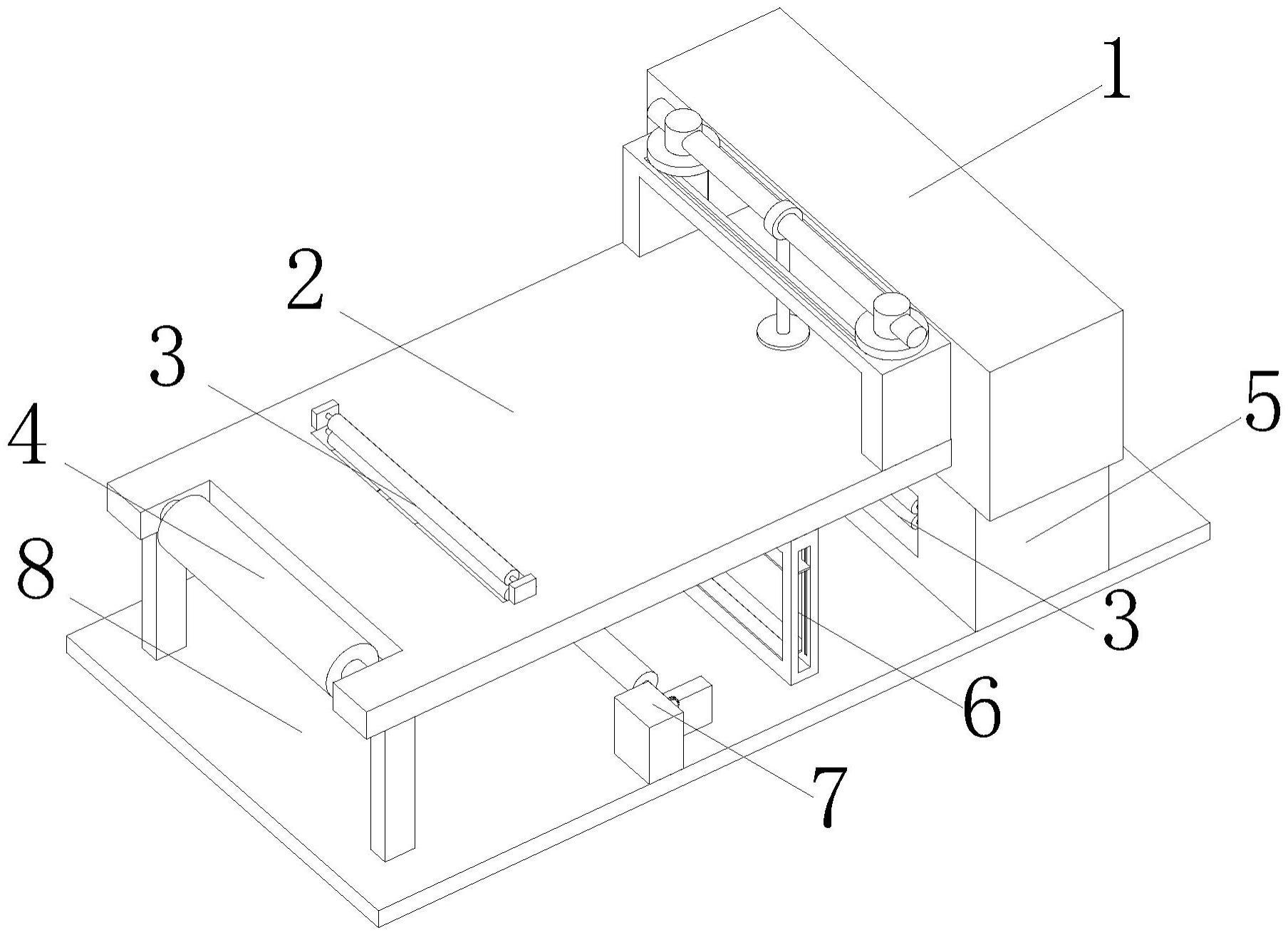

49.图1为本实用新型一个实施方式中一种防皱纸数码喷绘机的整体结构示意图;
50.图2为本实用新型一个实施方式中一种防皱纸数码喷绘机的侧面结构示意图;
51.图3为本实用新型一个实施方式中一种防皱纸数码喷绘机的喷绘机构结构示意图;
52.图4为本实用新型一个实施方式中一种防皱纸数码喷绘机的张紧机构结构示意图;
53.图5为本实用新型一个实施方式中一种防皱纸数码喷绘机的烘干机构结构示意图;
54.图6为本实用新型一个实施方式中一种防皱纸数码喷绘机的切割机构结构示意图;
55.图7为本实用新型一个实施方式中一种防皱纸数码喷绘机的收卷机构结构示意图。
56.1、喷绘机构;11、喷绘箱;12、支座;13、滑槽一;14、限位座;15、限位杆;16、传感环;17、连接杆;18、喷板;2、喷绘台;3、张紧机构;31、侧板;32、第一张紧辊;33、第二张紧辊;34、张紧转轴;4、放卷机构;5、烘干机构;51、箱体;52、安装盒;53、加热器;54、导热管;55、电热网;56、传动电机一;57、电阻机;58、动力装置;59、风扇转轴;591、风扇;6、切割机构;61、切割架;62、滑槽二;63、刀片座;64、刀片;65、切割板;66、切割槽;67、气缸;671、缸体;672、缸壳;673、活塞杆;7、收卷机构;71、保护箱;72、控制器;73、传动电机二;74、转轴一;75、齿轮一;76、齿轮二;77、收卷辊;78、转轴二;79、安置板;8、支撑机构;81、支柱;82、底板;9、转向机构。
具体实施方式
57.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
58.图1为本实用新型一个实施方式中一种防皱纸数码喷绘机的整体结构示意图;图2
为本实用新型一个实施方式中一种防皱纸数码喷绘机的侧面结构示意图;图3为本实用新型一个实施方式中一种防皱纸数码喷绘机的喷绘机构结构示意图;图4为本实用新型一个实施方式中一种防皱纸数码喷绘机的张紧机构结构示意图;图5为本实用新型一个实施方式中一种防皱纸数码喷绘机的烘干机构结构示意图;图6为本实用新型一个实施方式中一种防皱纸数码喷绘机的切割机构结构示意图;图7为本实用新型一个实施方式中一种防皱纸数码喷绘机的收卷机构结构示意图。
59.结合附图,在本实施方式中,一种防皱纸数码喷绘机,包括:喷绘机构1,喷绘机构1整体呈矩形结构;喷绘台2,喷绘台2安装在喷绘机构1的左侧;张紧机构3,张紧机构3安装在喷绘台2的顶部,且张紧机构3的数量为两个;放卷机构4,放卷机构4安装在喷绘台2的左端;烘干机构5,烘干机构5安装在喷绘机构1的底部;切割机构6,切割机构6安装在喷绘台2的底部;收卷机构7,收卷机构7安装在切割机构6的左侧;支撑机构8,支撑机构8安装在烘干机构5的底部;转向机构9,转向机构9安装在支撑机构8的底部,且转向机构9的数量为四个。
60.具体的,喷绘机构1是喷绘作业的主要装置,在纸张上喷绘需要的图案和文字,喷绘台2是喷绘的平台,平整的喷绘台2方便使用,张紧机构3用于对纸张进行张紧处理,防止褶皱,放卷机构4用于纸张初始的收卷以及放卷,烘干机构5用于对喷绘过后的纸张进行烘干处理,防止受潮,切割机构6用于对喷绘过后的纸张进行裁剪,收卷机构7则是喷绘过后的纸张的收卷处理,支撑机构8用于装置的支撑及保持稳定性,转向机构9的设置使喷绘机移动方便,节省劳动力。
61.为便于本领域技术人员充分理解喷绘机构1的具体结构和原理,故对喷绘机构1作出了进一步说明。在本实施方式中,喷绘机构1包括:喷绘箱11,喷绘箱11的左侧安装有支座12;滑槽一13,滑槽一13设置在支座12的顶部,且滑槽一13外侧滑动连接有限位座14;限位杆15,限位杆15转动连接在限位座14的内侧,且限位杆15的外壁滑动连接有传感环16;连接杆17,连接杆17安装在传感环16的底部,且连接杆17的底端安装有喷板18。
62.喷绘机构1是进行喷绘作业的主要装置,限位座14和限位杆15的设置,调节限位座14之间的距离,可以适用各种不同尺寸的纸张,方便根据需要调节。
63.为便于本领域技术人员充分理解张紧机构3的具体结构和原理,故对张紧机构3作出了进一步说明。在本实施方式中,张紧机构3包括:侧板31,侧板31的数量为两个,且两个侧板31内侧设置有第一张紧辊32和第二张紧辊33,且第一张紧辊32位于第二张紧辊33的正上方;张紧转轴34,张紧转轴34的数量为两个,且张紧转轴34与第一张紧辊32和第二张紧辊33均转动连接。
64.第一张紧辊32和第二张紧辊33的设置,可以提高纸张的张紧度,且张紧机构3设置了两个,有效防止纸张在喷绘的过程中变皱,提高喷绘的质量。
65.为便于本领域技术人员充分理解烘干机构5的具体结构和原理,故对烘干机构5作出了进一步说明。在本实施方式中,烘干机构5包括:箱体51,箱体51前侧安装有安装盒52;加热器53,加热器53安装在安装盒52内部,且加热器53后侧连接有导热管54,导热管54的后端安装有电热网55;传动电机一56,传动电机一56设置在加热器53的顶部,且传动电机一56内部设置有电阻机57;动力装置58,动力装置58安装在电阻机57的后侧,且动力装置58的后端转动连接有风扇转轴59;风扇591,风扇591安装在风扇转轴59的外壁。
66.通过烘干机构5的设置,导热管54将热量传到电热网55上,电热网55与空气的接触
面积大,散热效果好,而且风扇591的作用是将电热网55的热量吹到箱体51中,能够加速热量的流通与传递,从而可以在短时间内对打印过后的纸张进行烘干处理,能够防止广告纸张在进行收卷时发生受潮现象。
67.为便于本领域技术人员充分理解切割机构6的具体结构和原理,故对切割机构6作出了进一步说明。在本实施方式中,切割机构6包括:切割架61,切割架61的两端内侧设置有滑槽二62;刀片座63,刀片座63与滑槽二62滑动连接,且刀片座63的底部安装有刀片64;切割板65,切割板65安装在切割架61的内侧底部,且切割板65的顶部设置有切割槽66;气缸67,气缸67安装在切割架61的顶部。
68.为便于本领域技术人员充分理解切割机构6的具体结构和原理,故对切割机构6作出了进一步说明。在本实施方式中,气缸67包括:缸体671,缸体671的外侧安装有缸壳672,且缸体671的底部连接有活塞杆673,活塞杆673的底端与刀片座63的顶部连接。
69.切割机构6便于工作人员对喷绘后的纸张进行裁剪,不需要拿出纸张就可以裁剪,且不需要人力操作,方便工作人员使用,节省时间,从而提高喷绘机的使用效率。
70.为便于本领域技术人员充分理解收卷机构7的具体结构和原理,故对收卷机构7作出了进一步说明。在本实施方式中,收卷机构7包括:保护箱71,保护箱71的内部安装有控制器72;传动电机二73,传动电机二73的内部转动连接有转轴一74;齿轮一75,齿轮一75安装在转轴一74的外端,且齿轮一75的右侧转动连接有齿轮二76;转轴二78,转轴二78与齿轮二76的后侧连接,且转轴二78的外壁转动连接有收卷辊77,且转轴二78的两端底部安装有安置板79。
71.收卷机构7的设置,对打印过后的纸张进行收卷处理,不需要人工收卷,节省工作人员的劳动强度,节约时间,节约成本,使用方便。
72.为便于本领域技术人员充分理解支撑机构8的具体结构和原理,故对支撑机构8作出了进一步说明。在本实施方式中,支撑机构8包括:底板82,底板82的底部安装有支柱81,支柱81的数量为两个。
73.支撑机构8可以保持该喷绘机的稳定,保证喷绘机安全使用。
74.工作原理:首先,检查装置的安全性,待确认安全后即可使用,初始时,装置的开关均是断开的,将需要喷绘的纸张放在放卷机构4上,纸张的一端依次穿过张紧机构3,喷绘机构1,烘干机构5,第二个张紧机构3,切割机构6,最后连接在收卷机构7的收卷辊77上,在喷绘前打开烘干机构5,对箱体51进行预热处理,便于喷绘时热量能够达到烘干的目的,然后打开喷绘机构1和收卷机构7,收卷机构7开始转动,收卷辊77带动纸张运动,放卷机构4开始慢慢放卷,喷板18在运动的纸张上进行喷绘,可以通过调节两个限位座14之间的距离以适应不同尺寸纸张的喷绘,等到喷绘结束后,停止收卷机构7的运行,通过气缸67的作用,使得活塞杆673开始下降,刀片座63随着下降,刀片64最后进入切割槽66中,从而实现对纸张的切割处理,然后从收卷辊77上取出喷绘后的纸张即可,转向机构9的设置,可以方便地调节该喷绘机的位置,使用方便。
75.尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
