1.本实用新型涉及数码印花机技术领域，具体来说涉及一种自动数码印花机可调节张紧机构。


背景技术：

2.数码印花机的印花图案是通过数字形式输入计算机，然后经计算机进行测色、配色、喷印，图案喷印在热转印纸上，最后通过高温转移到布上，从而实现快速的印花效果，自动数码印花机具有打印精度高、色彩丰富鲜艳、低能耗、低污染等特点。
3.部分数码印花机在使用时虽然能够起到较好的染色效果，但是在布料正常的进行染色卷收时，因缺乏较好的张紧机构会导致布料出现松弛，进而导致卷收不紧的问题。


技术实现要素：

4.本实用新型的目的是提供一种自动数码印花机可调节张紧机构，能够对布料进行多段位的调节绷紧，从而使布料进行卷收时更加紧密。
5.为了实现上述目的，本实用新型提供如下技术方案：一种自动数码印花机可调节张紧机构，包括印花机本体，还包括对称轴向转动设置于印花机本体一侧的辅助辊，所述印花机本体内设置的安装台上轴向转动设置有螺杆，且螺杆上分别开设有第一正向螺纹和反向螺纹，所述安装台上对称铰接设置有活动杆，且活动杆的一端分别轴向转动设置有张紧辊，所述第一正向螺纹和反向螺纹上分别螺纹转动设置有滑块，所述滑块上铰接设置的连接杆的第一端分别铰接设置于活动杆上，所述螺杆受驱转动以使张紧辊活动于辅助辊之间的布料上。
6.作为优选，所述螺杆的外壁固定安装有第一齿轮，所述印花机本体内轴向转动设置的第二齿轮和第一齿轮啮合，所述印花机本体内设置有第一电机，且第一电机的输出端沿轴心固定安装于第二齿轮上。
7.作为优选，所述印花机本体上对称轴向转动设置有安装座，且安装座上固定安装有加热套管，所述辅助辊套设于加热套管上，且辅助辊的第一端固定安装于安装座上。
8.作为优选，所述印花机本体内设置有收布板，且收布板上轴向转动设置有收布辊，所述收布板一侧设置有第二电机，所述第二电机的输出端沿轴心固定安装于收布辊的第一端。
9.作为优选，所述螺杆靠近底端的外壁开设有第二正向螺纹，所述第二正向螺纹上螺纹转动设置有安装架，且安装架滑动设置于印花机本体上，所述安装架的底部轴向转动设置有下压辊。
10.作为优选，所述活动杆为不锈钢杆。
11.在上述技术方案中，本实用新型提供的一种自动数码印花机可调节张紧机构，具备以下有益效果：喷印后的印花布活动于辅助辊上，需要对印花布进行张紧时，此时通过螺杆受驱转动以使滑块分别螺纹转动于第一正向螺纹和反向螺纹上，进而使滑块配合连接杆
以分别顶推活动杆翻转，进而使活动杆一端设置的张紧辊顶推印花布以使印花布张紧，从而便于对印花布进行更紧密的收卷。
附图说明
12.为了更清楚地说明本技术实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型中记载的一些实施例，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。

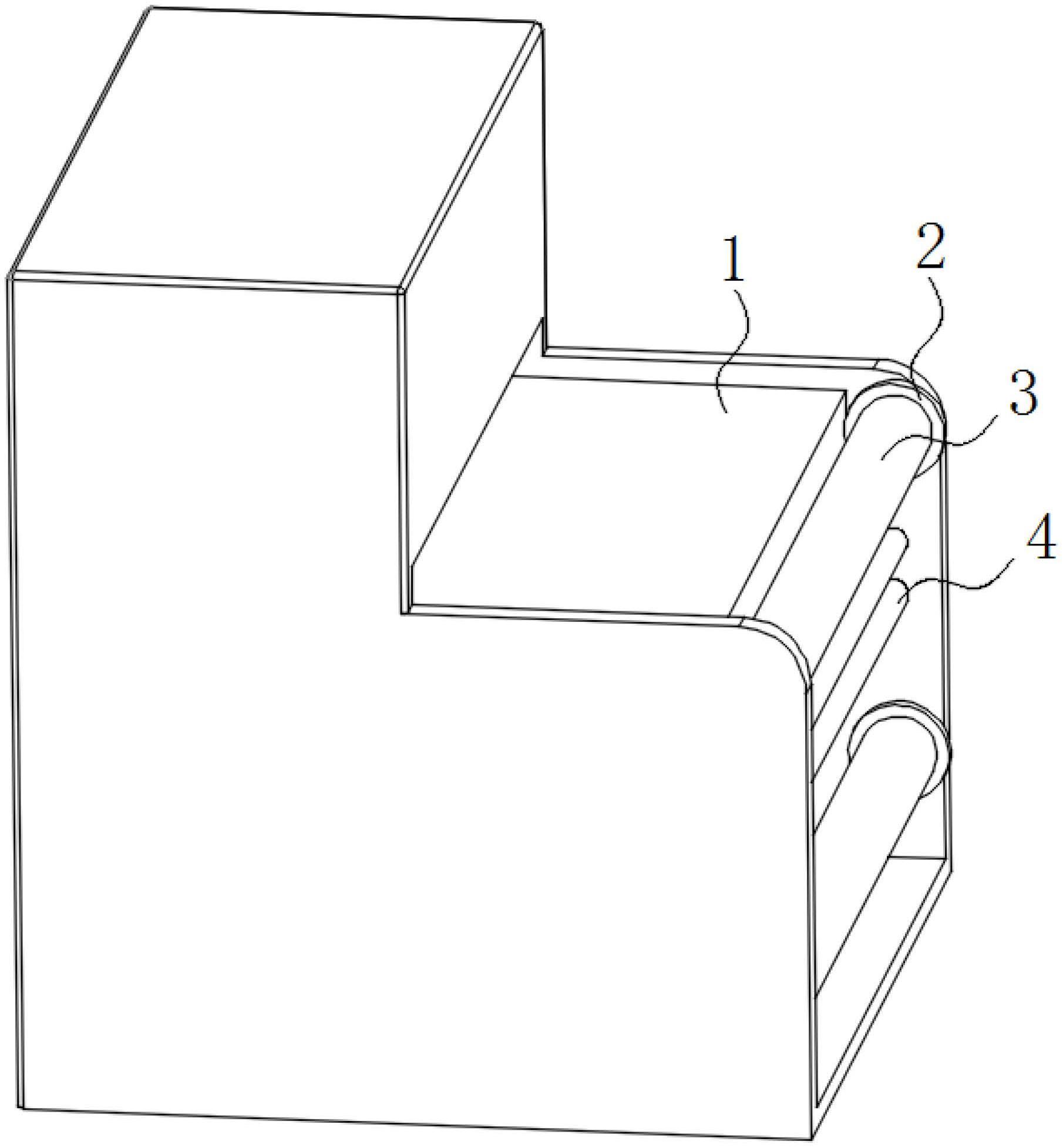

13.图1为本实用新型实施例提供的整体结构示意图；
14.图2为本实用新型实施例提供的印花机本体部分剖面结构示意图。
15.附图标记说明：
16.1、印花机本体；2、安装座；3、辅助辊；4、张紧辊；5、螺杆；6、收布辊；11、安装台；12、收布板；21、加热套管；41、活动杆；42、连接杆；43、滑块；44、第一齿轮；45、第二齿轮；46、第一电机；47、安装架；48、下压辊；51、第一正向螺纹；52、反向螺纹；53、第二正向螺纹；61、第二电机。
具体实施方式
17.为了使本领域的技术人员更好地理解本实用新型的技术方案，下面将结合附图对本实用新型作进一步的详细介绍。
18.如图1-2所示，一种自动数码印花机可调节张紧机构，包括印花机本体1，还包括对称轴向转动设置于印花机本体1一侧的辅助辊3，印花机本体1内设置的安装台11上轴向转动设置有螺杆5，且螺杆5上分别开设有第一正向螺纹51和反向螺纹52，安装台11上对称铰接设置有活动杆41，且活动杆41的一端分别轴向转动设置有张紧辊4，第一正向螺纹51和反向螺纹52上分别螺纹转动设置有滑块43，滑块43上铰接设置的连接杆42的第一端分别铰接设置于活动杆41上，螺杆5受驱转动以使张紧辊4活动于辅助辊3之间的布料上。喷印后的印花布活动于辅助辊3上，需要对印花布进行张紧时，此时通过螺杆5受驱转动以使滑块43分别螺纹转动于第一正向螺纹51和反向螺纹52上，进而使滑块43配合连接杆42以分别顶推活动杆41翻转，进而使活动杆41一端设置的张紧辊4顶推印花布以使印花布张紧，从而便于对印花布进行更紧密的收卷。
19.如图1所示，作为本实用新型进一步提供的技术方案，螺杆5的外壁固定安装有第一齿轮44，印花机本体1内轴向转动设置的第二齿轮45和第一齿轮44啮合，印花机本体1内设置有第一电机46，且第一电机46的输出端沿轴心固定安装于第二齿轮45上。
20.具体的，为了能够驱使螺杆5旋转，通过利用固定安装于印花机本体1上的第一电机46驱使第二齿轮45旋转，此时第二齿轮45和第一齿轮44啮合以使螺杆5旋转。
21.进一步的，印花机本体1上对称轴向转动设置有安装座2，且安装座2上固定安装有加热套管21，辅助辊3套设于加热套管21上，且辅助辊3的第一端固定安装于安装座2上。
22.具体的，为了进一步的加快辅助辊3上的印花布料的喷料烘干，通过使辅助辊3套设于加热套管21上，利用加热套管21上缠绕设置的加热丝以对辅助辊3快速的加热，从而利用辅助辊3以加速印花布料的喷料烘干，具体的对于加热套管21上缠绕设置的加热丝的方式以及供电方式作为本领域技术人员公知常识，在此不做赘述。同时为了保证辅助辊3的受
热，辅助辊3为不锈钢辊。
23.更进一步的，印花机本体1内设置有收布板12，且收布板12上轴向转动设置有收布辊6，收布板12一侧设置有第二电机61，第二电机61的输出端沿轴心固定安装于收布辊6的第一端。
24.具体的，为了对印花布料进行卷收，通过利用第二电机61驱使收布辊6转动，以利用收布辊6对布料进行收卷，同时收布辊6转动以使布料分别活动于辅助辊3上。
25.再者，螺杆5靠近底端的外壁开设有第二正向螺纹53，第二正向螺纹53上螺纹转动设置有安装架47，且安装架47滑动设置于印花机本体1上，安装架47的底部轴向转动设置有下压辊48。
26.具体的，为了进一步的对印花布进行张紧，通过第二正向螺纹53上螺纹转动设置有安装架47，因此在螺杆5受驱转动时，此时第一正向螺纹51上的滑块43以及第二正向螺纹53上的安装架47同步下移，安装架47下移以使安装架47上的下压辊48顶推收布辊6和辅助辊3之间的印花布，从而使印花布进一步的张紧，即螺杆5受驱转动张紧辊4和下压辊48同步且多工位的对印花布进行张紧，从而保证印花布的绷紧效果，以便于后续收卷印花布。
27.进一步的，活动杆41为不锈钢杆。
28.工作原理：通过第一电机46驱使第二齿轮45旋转，此时第二齿轮45和第一齿轮44啮合以使螺杆5旋转，当螺杆5旋转时滑块43分别螺纹转动于第一正向螺纹51和反向螺纹52上，进而使滑块43配合连接杆42以分别顶推活动杆41翻转，进而使活动杆41一端设置的张紧辊4顶推印花布以使印花布张紧，同时螺杆5旋转以使第二正向螺纹53上的安装架47下移，并使下压辊48顶推收布辊6和辅助辊3之间的印花布，从而使印花布进一步的张紧，通过多工位的对印花布进行张紧，从而保证印花布的绷紧效果，以便于后续收卷印花布。
29.以上只通过说明的方式描述了本实用新型的某些示范性实施例，毋庸置疑，对于本领域的普通技术人员，在不偏离本实用新型的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，上述附图和描述在本质上是说明性的，不应理解为对本实用新型权利要求保护范围的限制。
