一种纸质印刷品表面覆膜机的制作方法

1.本实用新型涉及覆膜机技术领域,特别涉及一种纸质印刷品表面覆膜机。


背景技术:

2.印刷行业中,一些印刷品因为需要一定的保护作用,会采用覆膜的方式进行对印刷品的表面进行保护;
3.现有的纸质印刷品表面覆膜机由于体积较大,重量较沉,在需要移动时非常不便,往往需要多名工人对其进行强行推动才能进行移动,移动过程会十分耗费人力,故此,我们推出一种新的纸质印刷品表面覆膜机。


技术实现要素:

4.本实用新型的主要目的在于提供一种纸质印刷品表面覆膜机,可以有效解决背景技术中的问题。
5.为实现上述目的,本实用新型采取的技术方案为:
6.一种纸质印刷品表面覆膜机,包括设备主体,所述设备主体下端固定连接有四个支撑移动机构,所述设备主体前端左侧和前端右侧均活动连接有检修门,所述设备主体右端上部固定连接有固定台,所述设备主体上端和固定台上端共同设置有输送机,所述设备主体上端右部固定连接有覆膜结构,所述固定台上端左部固定连接有紧实机构,所述覆膜结构和紧实机构不接触。
7.优选的,所述支撑移动机构包括伸缩气缸和安装板,所述伸缩气缸下端固定连接有支撑垫,所述安装板上端左侧开有安装孔,所述安装板下端右侧固定连接有万向轮。
8.优选的,四个所述支撑移动机构等距离分布且互不接触,所述输送机位于覆膜结构下部且不接触。
9.优选的,所述伸缩气缸与设备主体固定连接,所述安装孔与伸缩气缸外表面下部固定连接,所述万向轮与伸缩气缸和支撑垫均不接触。
10.优选的,所述紧实机构包括固定架,所述固定架内下壁前部和下壁后部均固定连接有弹簧,两个所述弹簧下端均固定连接有连接块,两个所述连接块之间共同活动连接有加热辊。
11.优选的,所述固定架与固定台上端固定连接且固定架与输送机不接触,两个所述连接块与固定架和输送机均不接触,所述加热辊外表面下部与输送机上端贴合。
12.与现有技术相比,本实用新型具有如下有益效果:
13.1、本实用新型中,通过在设备主体下端固定连接有四个支撑移动机构,装置正常使用时,控制四个支撑移动机构中的伸缩气缸向下延伸将装置顶起即可完成支撑固定,当装置需要进行移动时,控制四个支撑移动机构中的伸缩气缸收回,使万向轮着地即可对装置进行移动,四个支撑移动机构的设置,使得本装置的移动和固定都十分方便;
14.2、本实用新型中,通过在装置中设置有紧实机构,产品使用本装置进行覆膜时,当
完成覆膜的产品经过紧实机构下部时,紧实机构中的加热辊会对完成覆膜的产品进行加热滚压,使覆膜与产品更加贴合,还能将覆膜与产品之间的气泡赶出,使成品的质量更高,而紧实机构中的两个弹簧则可以使紧实机构能够对不同厚度的产品进行使用,使紧实机构的实用性更高。
附图说明

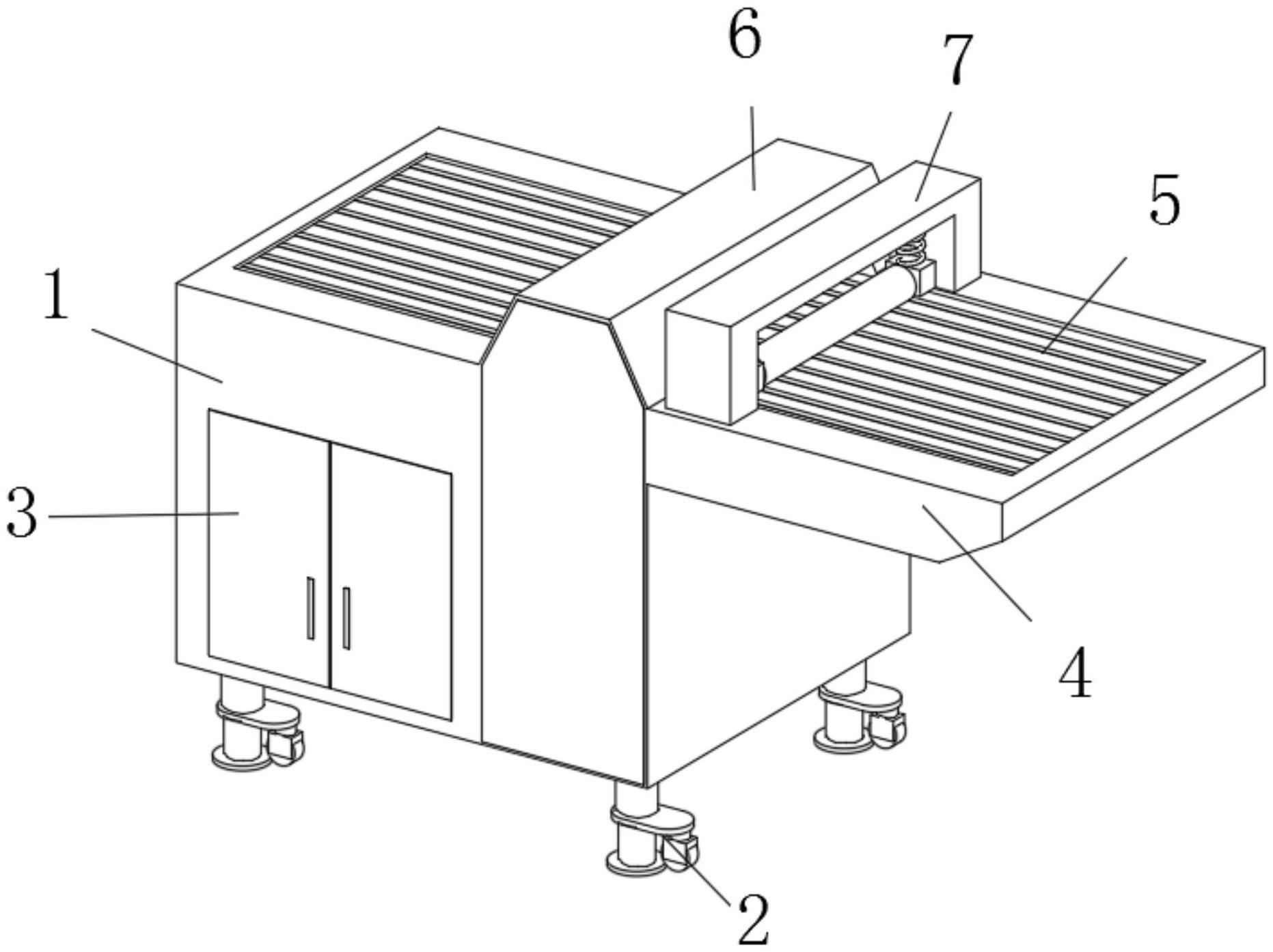

15.图1为本实用新型一种纸质印刷品表面覆膜机的整体结构示意图;
16.图2为本实用新型一种纸质印刷品表面覆膜机的整体结构示意图;
17.图3为本实用新型一种纸质印刷品表面覆膜机的支撑移动机构整体结构分解示意图;
18.图4为本实用新型一种纸质印刷品表面覆膜机的紧实机构整体结构拆分示意图。
19.图中:1、设备主体;2、支撑移动机构;3、检修门;4、固定台;5、输送机;6、覆膜结构;7、紧实机构;21、伸缩气缸;22、安装板;23、支撑垫;24、安装孔;25、万向轮;71、固定架;72、弹簧;73、连接块;74、加热辊。
具体实施方式
20.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。
21.在本实用新型的描述中,需要说明的是,术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性。
22.在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
23.请参阅图1-4,本实用新型提供一种技术方案:
24.一种纸质印刷品表面覆膜机,包括设备主体1,设备主体1下端固定连接有四个支撑移动机构2,设备主体1前端左侧和前端右侧均活动连接有检修门3,设备主体1右端上部固定连接有固定台4,设备主体1上端和固定台4上端共同设置有输送机5,设备主体1上端右部固定连接有覆膜结构6,固定台4上端左部固定连接有紧实机构7,覆膜结构6和紧实机构7不接触,四个支撑移动机构2等距离分布且互不接触,输送机5位于覆膜结构6下部且不接触。
25.本实施例中,支撑移动机构2包括伸缩气缸21和安装板22,伸缩气缸21下端固定连接有支撑垫23,安装板22上端左侧开有安装孔24,安装板22下端右侧固定连接有万向轮25,伸缩气缸21与设备主体1固定连接,安装孔24与伸缩气缸21外表面下部固定连接,万向轮25与伸缩气缸21和支撑垫23均不接触,通过在装置下部固定连接有四个支撑移动机构2,装置
使用时,可以通过四个支撑移动机构2中的伸缩气缸21对装置进行支撑固定,当装置需要移动时,可以控制四个支撑移动机构2中的伸缩气缸21收回,使万向轮25着地即可对装置进行移动,四个支撑移动机构2的设置使得本装置的移动和固定都十分方便,能够节省一定的人力。
26.本实施例中,紧实机构7包括固定架71,固定架71内下壁前部和下壁后部均固定连接有弹簧72,两个弹簧72下端均固定连接有连接块73,两个连接块73之间共同活动连接有加热辊74,固定架71与固定台4上端固定连接且固定架71与输送机5不接触,两个连接块73与固定架71和输送机5均不接触,加热辊74外表面下部与输送机5上端贴合,通过设置有紧实机构7,紧实机构7可以在装置为产品覆膜时,将覆膜与产品之间的气泡滚出,使覆膜与产品贴合的更加紧密。
27.需要说明的是,本实用新型为一种纸质印刷品表面覆膜机,通过在设备主体1下端固定连接有四个支撑移动机构2,装置正常使用时,控制四个支撑移动机构2中的伸缩气缸21向下延伸将装置顶起即可完成支撑固定,当装置需要进行移动时,控制四个支撑移动机构2中的伸缩气缸21收回,使万向轮25着地即可对装置进行移动,四个支撑移动机构2的设置,使得本装置的移动和固定都十分方便,且装置中设置有紧实机构7,产品使用本装置进行覆膜时,当完成覆膜的产品经过紧实机构7下部时,紧实机构7中的加热辊74会对完成覆膜的产品进行加热滚压,使覆膜与产品更加贴合,还能将覆膜与产品之间的气泡赶出,使成品的质量更高,而紧实机构7中的两个弹簧72则可以使紧实机构7能够对不同厚度的产品进行使用,使紧实机构7的实用性更高。
28.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
