1.本实用新型涉及伸缩挡边条技术领域，具体为墙体广告印刷的伸缩挡边条。


背景技术：

2.墙体广告印刷是一种在墙面上制作广告的方式，主要有两种形式：一种是用颜料涂刷的，一种是用喷绘布喷绘的。墙体广告印刷有很多优点，比如成本低、影响长远、针对性强、视觉冲击力大等。
3.但是在进行墙体广告印刷时，对不同大小的墙体与印刷不同面积大小的广告时，需要进行框边的限制，增加印刷广告整体的美观度，框边限制需要使用对应的伸缩挡边条，一般的挡边条不便于快速灵活地进行伸缩收纳，不便于携带，且挡边条不便于稳定进行水平调节。


技术实现要素：

4.本实用新型的目的在于提供墙体广告印刷的伸缩挡边条，以解决上述背景技术中提出一般的挡边条不便于快速灵活地进行伸缩收纳，不便于携带，且挡边条不便于稳定进行水平调节的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.墙体广告印刷的伸缩挡边条，包括挡板，所述挡板前端面上开设有第一插槽，所述第一插槽底部开设有第一梯型槽，所述挡板右端设有第一凸块，所述第一凸块上与第一插槽对应处设有第一伸缩板，所述第一伸缩板后端面上与第一梯型槽对应处设有第一梯型块，所述第一伸缩板前端面上开设有第二插槽，所述第二插槽底部开设有第二梯型槽，所述第一凸块右端处设有第二凸块，所述第二凸块上与第二插槽对应处设有第二伸缩板，所述第二伸缩板后端面上与第二梯型槽对应处设有第二梯型块。
7.优选的，所述挡板上表面中间处对称设有握把，所述握把底部均与挡板焊接固定。
8.优选的，所述挡板上表面还设有两个水平气泡盘，其中一个所述水平气泡盘与挡板垂直排布，另一个所述水平气泡盘与挡板水平排布，所述水平气泡盘均与挡板粘接固定。
9.优选的，所述第一插槽内壁的宽度与第一伸缩板外壁的宽度相适配，所述第一梯型块与第一伸缩板为一体成型结构，所述第一梯型块外壁的宽度与第一梯型槽内壁的宽度相适配，所述挡板后端面靠近右端处开设有与第一梯型槽连通的第一螺孔，所述第一螺孔中设有第一紧固螺栓。
10.优选的，所述第一凸块与第一伸缩板为一体成型结构，所述第一凸块上表面还设有第一拉把。
11.优选的，所述第二插槽内壁的宽度与第二伸缩板外壁的宽度相适配，所述第二梯型块与第二伸缩板为一体成型结构，所述第二梯型块外壁的宽度与第二梯型槽内壁的宽度相适配，所述第二凸块后端面上开设有与第二梯型槽连通的第二螺孔，所述第二螺孔中设有第二紧固螺栓。
12.优选的，所述第二凸块与第二伸缩板为一体成型结构，所述第二凸块上表面还设有第二拉把。
13.与现有技术相比，本实用新型的有益效果是：
14.1.本实用新型通过设置第一凸块与第一伸缩板，实现与挡板插接配合，设置第二凸块与第二伸缩板，实现第二伸缩板与第一伸缩板插接配合，便于手动调节整体长度，适用不同宽度墙体的广告印刷拦截，两个水平气泡盘的配合下，便于实现纵向或横向的水平调节，握把便于整体携带。
15.2.本实用新型通过设置第一凸块并在第一伸缩板的配合下与第二伸缩板组合连接，第一伸缩板与挡板插接配合，便于整体灵活收纳，第一紧固螺栓的配合下便于对第一伸缩板的位置进行固定，第二紧固螺栓的配合下便于对第二伸缩板的位置进行固定。
附图说明
16.图1为本实用新型的整体结构示意图；

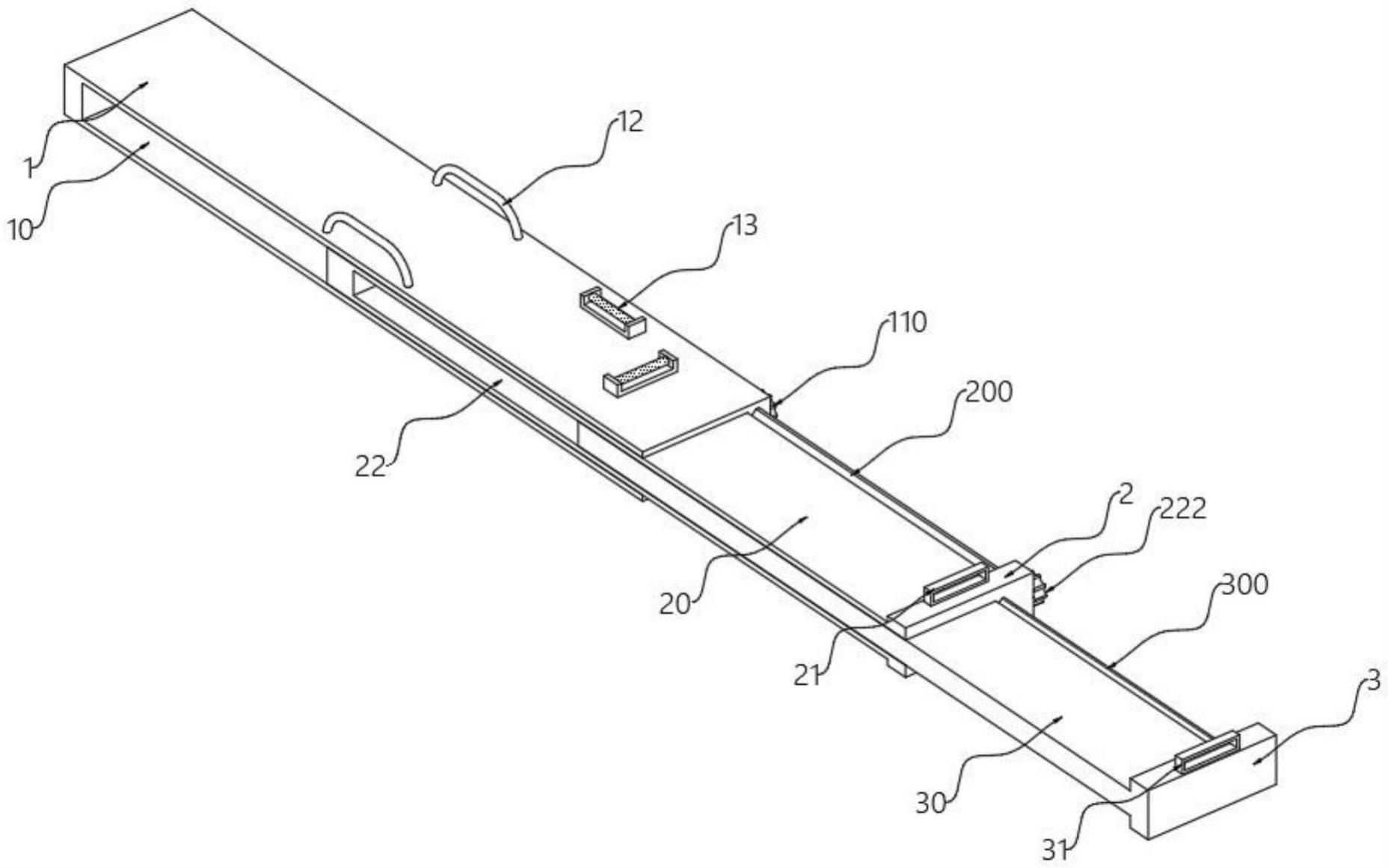

17.图2为本实用新型的伸缩使用状态结构示意图；
18.图3为本实用新型的挡板框架结构示意图；
19.图4为本实用新型的第一伸缩板结构示意图；
20.图5为本实用新型的第二伸缩板结构示意图。
21.图中各个标号意义为：
22.1、挡板；10、第一插槽；100、第一梯型槽；11、第一螺孔；110、第一紧固螺栓；12、握把；13、水平气泡盘；
23.2、第一凸块；20、第一伸缩板；200、第一梯型块；21、第一拉把；22、第二插槽；220、第二梯型槽；221、第二螺孔；222、第二紧固螺栓；
24.3、第二凸块；30、第二伸缩板；300、第二梯型块；31、第二拉把。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.请参阅图1-图5，本实施例提供技术方案：
27.墙体广告印刷的伸缩挡边条，包括挡板1，挡板1前端面上开设有第一插槽10，第一插槽10底部开设有第一梯型槽100，挡板1右端设有第一凸块2，第一凸块2上与第一插槽10对应处设有第一伸缩板20，第一伸缩板20后端面上与第一梯型槽100对应处设有第一梯型块200，第一伸缩板20前端面上开设有第二插槽22，第二插槽22底部开设有第二梯型槽220，第一凸块2右端处设有第二凸块3，第二凸块3上与第二插槽22对应处设有第二伸缩板30，第二伸缩板30后端面上与第二梯型槽220对应处设有第二梯型块300。
28.本实施例中，挡板1上表面中间处对称设有握把12，握把12底部均与挡板1焊接固定，握把12的配合下便于整体携带。
29.进一步的，挡板1上表面还设有两个水平气泡盘13，其中一个水平气泡盘13与挡板
1垂直排布，另一个水平气泡盘13与挡板1水平排布，水平气泡盘13均与挡板1粘接固定，两个水平气泡盘13的配合下便于挡板1横向或纵向水平调节。
30.具体的，第一插槽10内壁的宽度与第一伸缩板20外壁的宽度相适配，第一梯型块200与第一伸缩板20为一体成型结构，第一梯型块200外壁的宽度与第一梯型槽100内壁的宽度相适配，挡板1后端面靠近右端处开设有与第一梯型槽100连通的第一螺孔11，第一螺孔11中设有第一紧固螺栓110，第一梯型块200与第一梯型槽100滑动连接，增加第一伸缩板20与挡板1滑动稳定性，且第一紧固螺栓110与第一螺孔11螺纹连接，实现第一伸缩板20位置固定调节。
31.需要说明的是，第一凸块2与第一伸缩板20为一体成型结构，第一凸块2上表面还设有第一拉把21，第一拉把21的配合下，便于第一凸块2的伸缩滑动调节。
32.进一步的，第二插槽22内壁的宽度与第二伸缩板30外壁的宽度相适配，第二梯型块300与第二伸缩板30为一体成型结构，第二梯型块300外壁的宽度与第二梯型槽220内壁的宽度相适配，第二凸块3后端面上开设有与第二梯型槽220连通的第二螺孔221，第二螺孔221中设有第二紧固螺栓222，第二凸块3在第二梯型槽220与第二梯型块300插接配合，便于稳定地以第一伸缩板20中滑动组合连接，第二紧固螺栓222与第二螺孔221螺纹连接，便于对第二伸缩板30的位置进行固定。
33.除此之外，第二凸块3与第二伸缩板30为一体成型结构，第二凸块3上表面还设有第二拉把31，在第二拉把31的配合下，便于第二伸缩板30的位置移动。
34.本实施例的墙体广告印刷的伸缩挡边条在使用时，使用者手动将带有第一伸缩板20的第一凸块2通过第一梯型块200与挡板1上的第一梯型槽100插接配合，手动将带有第二伸缩板30的第二凸块3通过第二梯型块300与第一伸缩板20上的第二梯型槽220插接配合，然后将第一紧固螺栓110与第一螺孔11螺纹连接，便于固定第一伸缩板20的位置，然后将第二紧固螺栓222与第二螺孔221螺纹连接，便于固定第二伸缩板30的位置，使用者手动将两个水平气泡盘13与挡板1组合连接，有助于实现挡板1与墙体贴合时的水平或竖直状态调节，在握把12的配合下，便于整体携带，在第一拉把21的配合下便于第一伸缩板20伸缩调节，在第二拉把31的配合下便于第二伸缩板30伸缩调节，整体组合安装便捷，便于手动调节。
35.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
