1.本实用新型涉及煤矿设备维修技术领域，具体为可移动式电缆打号托架。


背景技术：

2.在煤矿施工中，电力的供应一般采用电缆进行连接和输送，为煤矿施工和开采中不同设备进行供应电力，从而为了方便对电缆的维护和识别，机电维修人员会通过电缆打号机对电缆进行打号。
3.现有的电缆打号时缺少对电缆的支撑，使得职工需要来回拉动电缆打号机，即浪费了劳动力，又存在划伤、绊倒的安全隐患，影响了维修人员的工作效率。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了可移动式电缆打号托架，解决了缺少对电缆的支撑的问题。
5.为实现以上目的，本实用新型通过以下技术方案予以实现：可移动式电缆打号托架，包括托板，所述托板下端的左侧固定连接有固定座一，所述托板下端的右侧固定连接有固定座二，所述固定座一和固定座二的外侧均固定连接有手扶杆，所述固定座一下端的前后两侧分别安装有左支撑杆一和左支撑杆二，所述固定座二下端的前后两侧分别安装有右支撑杆一和右支撑杆二，所述左支撑杆一和左支撑杆二的下端均设置有安装座，所述右支撑杆一和右支撑杆二的下端设置有相同的安装座，所述安装座的下端安装有移动轮，所述左支撑杆一和右支撑杆一之间设置有连接板一，所述左支撑杆二和右支撑杆二之间设置有连接板二，所述连接板二上设置有连接丝杆，所述连接丝杆的前端固定连接有调节旋柄，所述托板上端的内侧设置有接触垫。
6.优选的，所述固定座一和固定座二结构相同，所述托板呈弧形结构设计，所述左支撑杆一和左支撑杆二呈对称结构分布在固定座一的前后两侧，所述右支撑杆一和右支撑杆二呈对称结构分布在固定座二的前后两侧。
7.优选的，所述左支撑杆一、左支撑杆二的上端均和固定座一转动连接，所述左支撑杆一、左支撑杆二的下端和安装座转动连接，所述右支撑杆一、右支撑杆二的上端和固定座二转动连接，所述右支撑杆一、右支撑杆二的下端和安装座转动连接。
8.优选的，所述连接板一的左右两端分别和左支撑杆一、右支撑杆一转动连接，所述连接板二的左右两端分别和左支撑杆二、右支撑杆二转动连接。
9.优选的，所述连接丝杆和连接板二螺纹连接，所述连接丝杆的后端和连接板一通过轴承转动连接。
10.优选的，所述接触垫为橡胶材质，且所述接触垫的表面设置有防滑槽。
11.有益效果
12.本实用新型提供了可移动式电缆打号托架。与现有技术相比具备以下有益效果：
13.1、该可移动式电缆打号托架，通过设置托板、移动轮和手扶杆等，当维修人员通过
电缆打号机对电缆打号时，通过托板对电缆进行支撑，方便对电缆的打号使用，且利用移动轮方便对托板位置的移动，从而减少人员在打号时对电缆打号机的移动，同时接触垫增加托起电缆时的稳定性，提高了便捷性和安全性。
14.2、该可移动式电缆打号托架，通过设置连接板、连接丝杆和调节旋柄等，当托板对电缆支撑时，通过旋转调节旋柄带动连接丝杆转动，可以使得两侧的连接板一和连接板二相互靠拢，从而带动左支撑杆和右支撑杆进行移动，改变托板的高度，提高了灵活性。
附图说明

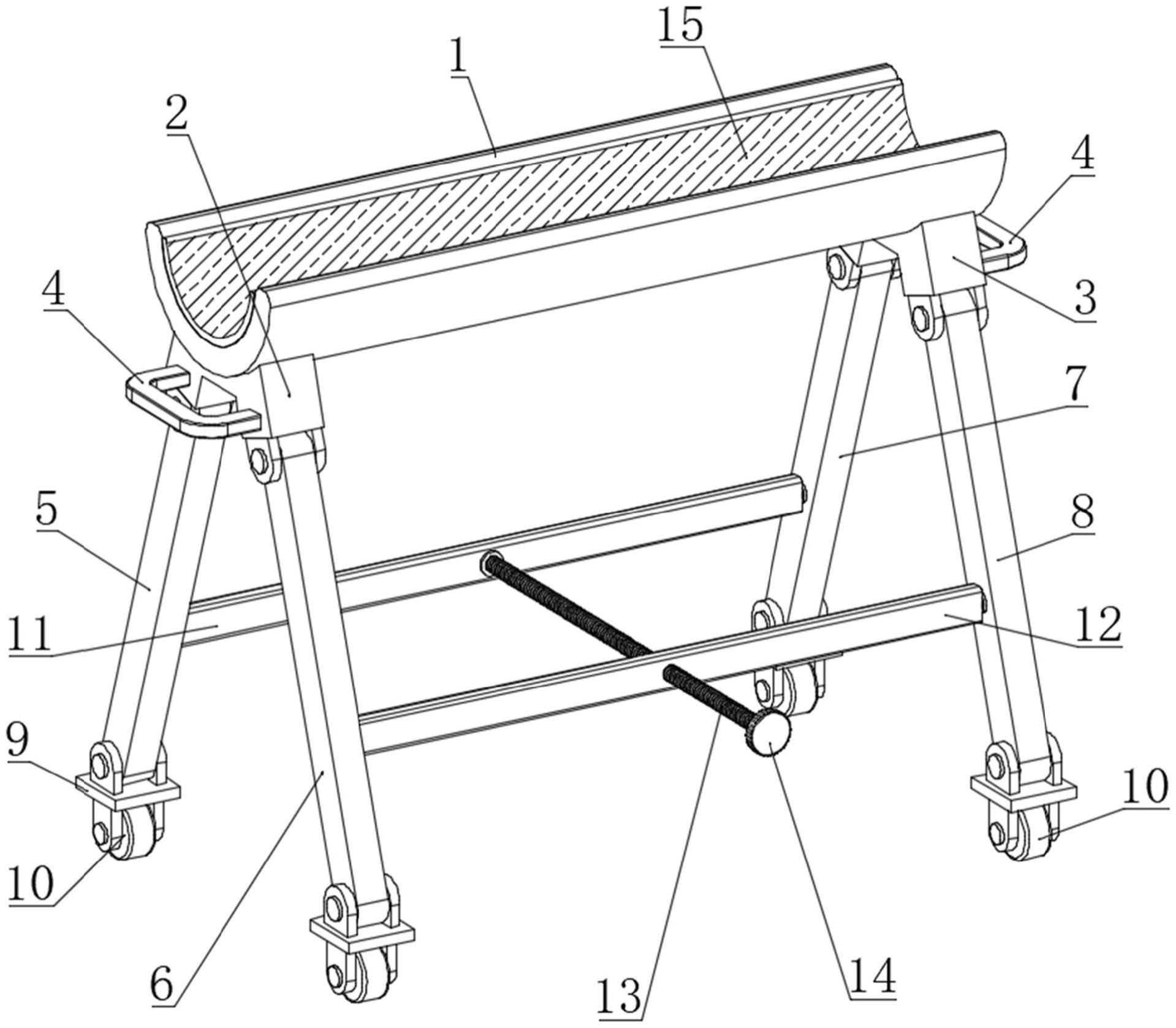

15.图1为本实用新型的立体结构示意图；
16.图2为本实用新型的侧视结构示意图；
17.图3为本实用新型的连接板立体结构示意图。
18.图中：1、托板；2、固定座一；3、固定座二；4、手扶杆；5、左支撑杆一；6、左支撑杆二；7、右支撑杆一；8、右支撑杆二；9、安装座；10、移动轮；11、连接板一；12、连接板二；13、连接丝杆；14、调节旋柄；15、接触垫。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-3，本实用新型提供一种技术方案：可移动式电缆打号托架，包括托板1，托板1下端的左侧固定连接有固定座一2，托板1下端的右侧固定连接有固定座二3，固定座一2和固定座二3的外侧均固定连接有手扶杆4，固定座一2下端的前后两侧分别安装有左支撑杆一5和左支撑杆二6，固定座二3下端的前后两侧分别安装有右支撑杆一7和右支撑杆二8，固定座一2和固定座二3结构相同，托板1呈弧形结构设计，左支撑杆一5和左支撑杆二6呈对称结构分布在固定座一2的前后两侧，右支撑杆一7和右支撑杆二8呈对称结构分布在固定座二3的前后两侧，左支撑杆一5和左支撑杆二6的下端均设置有安装座9，右支撑杆一7和右支撑杆二8的下端设置有相同的安装座9，左支撑杆一5、左支撑杆二6的上端均和固定座一2转动连接，左支撑杆一5、左支撑杆二6的下端和安装座9转动连接，右支撑杆一7、右支撑杆二8的上端和固定座二3转动连接，右支撑杆一7、右支撑杆二8的下端和安装座9转动连接，通过托板1对电缆进行支撑，方便对电缆的打号使用，且利用移动轮10方便对托板1位置的移动，从而减少人员在打号时对电缆打号机的移动，提高了便捷性和安全性；
21.安装座9的下端安装有移动轮10，左支撑杆一5和右支撑杆一7之间设置有连接板一11，左支撑杆二6和右支撑杆二8之间设置有连接板二12，连接板一11的左右两端分别和左支撑杆一5、右支撑杆一7转动连接，连接板二12的左右两端分别和左支撑杆二6、右支撑杆二8转动连接，连接板二12上设置有连接丝杆13，连接丝杆13和连接板二12螺纹连接，连接丝杆13的后端和连接板一11通过轴承转动连接，连接丝杆13的前端固定连接有调节旋柄14，托板1上端的内侧设置有接触垫15，接触垫15为橡胶材质，且接触垫15的表面设置有防滑槽，通过旋转调节旋柄14带动连接丝杆13转动，可以使得两侧的连接板一11和连接板二
12相互靠拢，方便调整托板1的高度，提高了灵活性。
22.工作时，先通过托板1对电缆进行支撑，方便对电缆的打号使用，而设置的接触垫15增加电缆接触的稳定性，并在托起过程中，人员通过手扶杆4可以移动整体托架，利用移动轮10方便对托板1位置的移动，从而减少人员在打号时对电缆打号机的移动，提高了便捷性和安全性，同时通过旋转调节旋柄14带动连接丝杆13转动，可以使得两侧的连接板一11和连接板二12相互靠拢，从而带动左支撑杆和右支撑杆进行移动，方便调整托板1的高度，提高了灵活性。
23.同时本说明书中未作详细描述的内容均属于本领域技术人员公知的现有技术。


技术特征：
1.可移动式电缆打号托架，包括托板(1)，其特征在于：所述托板(1)下端的左侧固定连接有固定座一(2)，所述托板(1)下端的右侧固定连接有固定座二(3)，所述固定座一(2)和固定座二(3)的外侧均固定连接有手扶杆(4)，所述固定座一(2)下端的前后两侧分别安装有左支撑杆一(5)和左支撑杆二(6)，所述固定座二(3)下端的前后两侧分别安装有右支撑杆一(7)和右支撑杆二(8)，所述左支撑杆一(5)和左支撑杆二(6)的下端均设置有安装座(9)，所述右支撑杆一(7)和右支撑杆二(8)的下端设置有相同的安装座(9)，所述安装座(9)的下端安装有移动轮(10)，所述左支撑杆一(5)和右支撑杆一(7)之间设置有连接板一(11)，所述左支撑杆二(6)和右支撑杆二(8)之间设置有连接板二(12)，所述连接板二(12)上设置有连接丝杆(13)，所述连接丝杆(13)的前端固定连接有调节旋柄(14)，所述托板(1)上端的内侧设置有接触垫(15)。2.根据权利要求1所述的可移动式电缆打号托架，其特征在于：所述固定座一(2)和固定座二(3)结构相同，所述托板(1)呈弧形结构设计，所述左支撑杆一(5)和左支撑杆二(6)呈对称结构分布在固定座一(2)的前后两侧，所述右支撑杆一(7)和右支撑杆二(8)呈对称结构分布在固定座二(3)的前后两侧。3.根据权利要求1所述的可移动式电缆打号托架，其特征在于：所述左支撑杆一(5)、左支撑杆二(6)的上端均和固定座一(2)转动连接，所述左支撑杆一(5)、左支撑杆二(6)的下端和安装座(9)转动连接，所述右支撑杆一(7)、右支撑杆二(8)的上端和固定座二(3)转动连接，所述右支撑杆一(7)、右支撑杆二(8)的下端和安装座(9)转动连接。4.根据权利要求1所述的可移动式电缆打号托架，其特征在于：所述连接板一(11)的左右两端分别和左支撑杆一(5)、右支撑杆一(7)转动连接，所述连接板二(12)的左右两端分别和左支撑杆二(6)、右支撑杆二(8)转动连接。5.根据权利要求1所述的可移动式电缆打号托架，其特征在于：所述连接丝杆(13)和连接板二(12)螺纹连接，所述连接丝杆(13)的后端和连接板一(11)通过轴承转动连接。6.根据权利要求1所述的可移动式电缆打号托架，其特征在于：所述接触垫(15)为橡胶材质，且所述接触垫(15)的表面设置有防滑槽。

技术总结
本实用新型公开了可移动式电缆打号托架，本实用新型涉及煤矿设备维修术领域。该可移动式电缆打号托架，通过设置托板、移动轮和手扶杆等，当维修人员通过电缆打号机对电缆打号时，通过托板对电缆进行支撑，方便对电缆的打号使用，且利用移动轮方便对托板位置的移动，从而减少人员在打号时对电缆打号机的移动，同时接触垫增加托起电缆时的稳定性，提高了便捷性和安全性，通过设置连接板、连接丝杆和调节旋柄等，当托板对电缆支撑时，通过旋转调节旋柄带动连接丝杆转动，可以使得两侧的连接板一和连接板二相互靠拢，从而带动左支撑杆和右支撑杆进行移动，改变托板的高度，提高了灵活性。提高了灵活性。提高了灵活性。
