1.本实用新型涉及一种纺织设备，特别涉及一种轻量化涤纶布料生产总装。


背景技术：

2.聚酯纤维的俗称为“涤纶”，涤纶布就是一种聚酯纤维组成的布料，涤纶布具有较高的强度与弹性恢复能力，其坚牢耐用、抗皱免烫、不粘毛等优良特性，使得涤纶布得到广泛使用。
3.现有技术下涤纶面料印染，常用的印染方式，是将设有印染图案的辊轴在传送经过的涤纶面料上下压滚动实现的，但是涤纶面料在传送印染前容易沾染灰尘，影响印染效果，清理起来也费时费力。


技术实现要素：

4.本实用新型的目的是提供一种轻量化涤纶布料生产总装。
5.本实用新型的上述技术目的是通过以下技术方案得以实现的：一种轻量化涤纶布料生产总装，包括印染机架，所述印染机架包括操作台以及设置在操作台上的印染组件，还包括设置在操作台周侧的清洁件，所述清洁件包括固定杆，所述固定杆内部中空形成吸尘腔，还包括设置在固定杆上的吸尘槽。
6.通过采用上述技术方案，涤纶布在印染过程中，会预先将布料平铺在工作台上，而后设有印染图案的辊轴在其上辊压从而完成的，现有技术中通常是利用表面具有胶黏性的粘辊沾除布料表面的杂质从而起到清洁效果的，但是这种粘辊每使用一段时间则需要进行清理，无法连续作业，从而导致工作效率低下；故而在本方案中，通过设置清洁件，并在其上设置负压的吸尘腔和吸尘槽进行清洁的，这种清洁方式可以连续作业，工作效率更高。
7.作为优选，所述固定杆为长方体，所述固定杆磁力吸附在操作台上。
8.作为优选，还包括与操作台转动设置的转动台，所述转动台上设置有照灯。
9.作为优选，所述转动台上设置有凹槽，所述照灯设置在凹槽中，还包括设置在凹槽处的透光板。
10.通过采用上述技术方案，涤纶布在加工过程中，可以会沾染油渍污点等，但这种污渍在自然光下较难发现，本方案中增设转动台，并在转动台上增设透光板，利用透光板对涤纶布进行照射并观察其上是否有污点。
11.作为优选，所述转动台与操作台转动连接，还包括铰接设置在转动台上的支撑杆，所述操作台上设置有供支撑杆卡接的卡接槽。
12.作为优选，还包括设置在转动台和操作台之间的清洁台，所述清洁台上设置有弧形凹槽，还包括转动设置在弧形凹槽上的清洁辊，所述清洁辊表面设置有清洁层。
13.通过采用上述技术方案，将待印染布料通过清洁台，可对印染布料起到清洁作用。
14.作为优选，所述弧形凹槽和清洁辊设置有至少一组。
15.作为优选，所述清洁辊为从动辊。
16.综上所述，本实用新型具有以下有益效果：
17.1、涤纶布在印染过程中，会预先将布料平铺在工作台上，而后设有印染图案的辊轴在其上辊压从而完成的，现有技术中通常是利用表面具有胶黏性的粘辊沾除布料表面的杂质从而起到清洁效果的，但是这种粘辊每使用一段时间则需要进行清理，无法连续作业，从而导致工作效率低下；故而在本方案中，通过设置清洁件，并在其上设置负压的吸尘腔和吸尘槽进行清洁的，这种清洁方式可以连续作业，工作效率更高；
18.2、涤纶布在加工过程中，可以会沾染油渍污点等，但这种污渍在自然光下较难发现，本方案中增设转动台，并在转动台上增设透光板，利用透光板对涤纶布进行照射并观察其上是否有污点。
附图说明

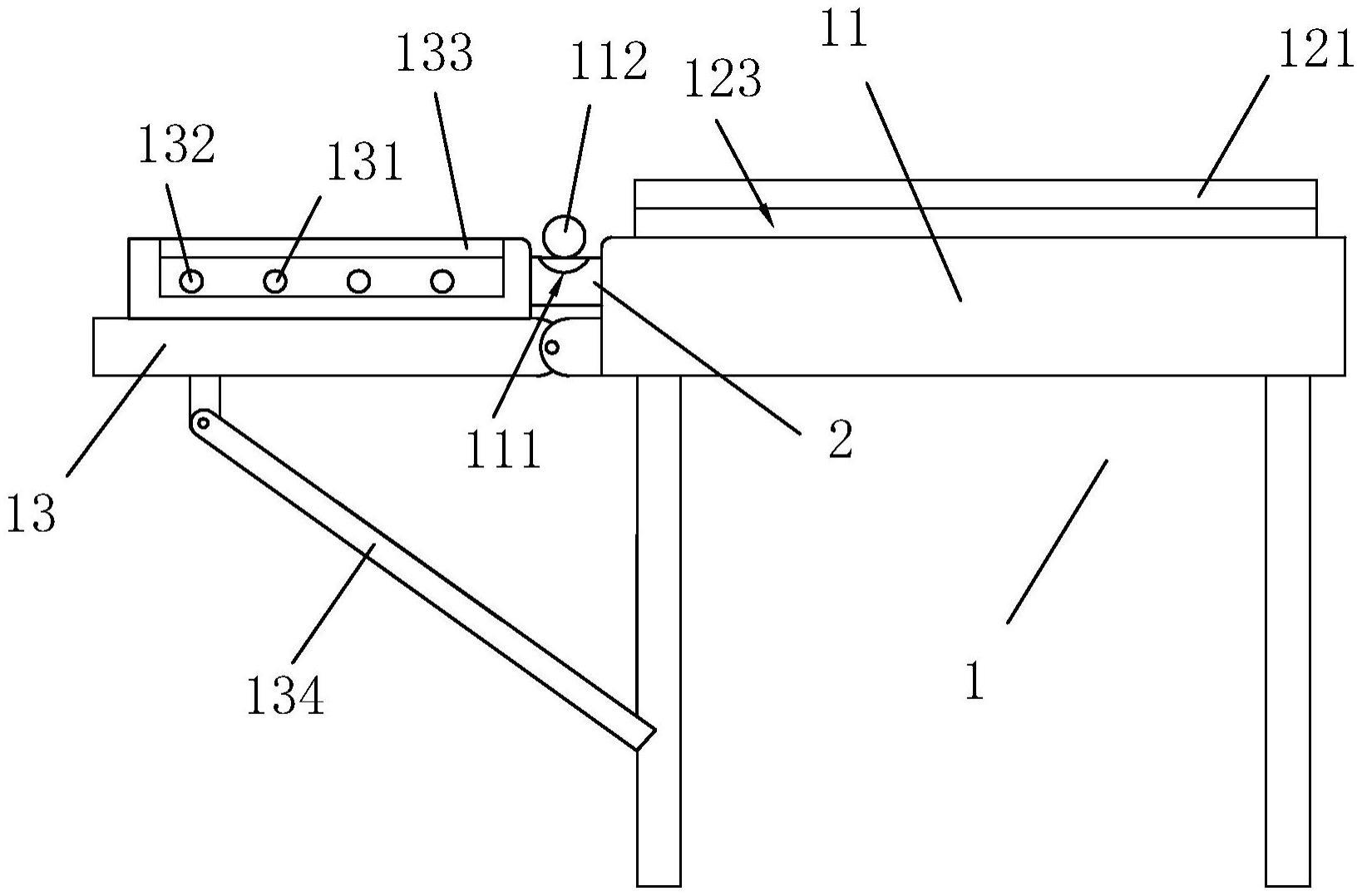

19.图1是实施例中整体结构剖视图；
20.图2是实施例中部分结构示意图；
21.图3是实施例中部分结构剖视图。
22.图中，1、印染机架；11、操作台；111、弧形凹槽；112、清洁辊；113、清洁层；12、清洁件；121、固定杆；122、吸尘腔；123、吸尘槽；13、转动台；131、照灯；132、凹槽；133、透光板；134、支撑杆。
具体实施方式
23.以下结合附图对本实用新型作进一步详细说明。
24.本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
25.实施例：
26.一种轻量化涤纶布料生产总装，如图1、2所示，包括印染机架1，所述印染机架1包括操作台11以及设置在操作台11上的印染组件，还包括设置在操作台11周侧的清洁件12，所述清洁件12包括固定杆121，所述固定杆121内部中空形成吸尘腔122，还包括设置在固定杆121上的吸尘槽123，吸尘腔122连接有负压装置，负压装置可采用抽风机。
27.如图1所示，所述固定杆121为长方体，所述固定杆121磁力吸附在操作台11上。
28.如图1所示，还包括与操作台11转动设置的转动台13，所述转动台13上设置有照灯131。
29.如图1所示，所述转动台13上设置有凹槽132，所述照灯131设置在凹槽132中，还包括设置在凹槽132处的透光板133。
30.如图1所示，所述转动台13与操作台11转动连接，还包括铰接设置在转动台13上的支撑杆134，所述操作台11上设置有供支撑杆134卡接的卡接槽。
31.如图1、3所示，还包括设置在转动台11和操作台11之间的清洁台2，所述清洁台2上设置有弧形凹槽111，还包括转动设置在弧形凹槽111上的清洁辊112，所述清洁辊112表面设置有清洁层113，清洁层113为粘胶，清洁辊112为从动辊。
32.如图1所示，所述弧形凹槽111和清洁辊112设置有至少一组。
33.如图1所示，所述清洁辊112为从动辊。
34.工作原理：
35.涤纶布在印染过程中，会预先将布料平铺在工作台上，而后设有印染图案的辊轴在其上辊压从而完成的，现有技术中通常是利用表面具有胶黏性的粘辊沾除布料表面的杂质从而起到清洁效果的，但是这种粘辊每使用一段时间则需要进行清理，无法连续作业，从而导致工作效率低下；故而在本方案中，通过设置清洁件，并在其上设置负压的吸尘腔和吸尘槽进行清洁的，这种清洁方式可以连续作业，工作效率更高；涤纶布在加工过程中，可以会沾染油渍污点等，但这种污渍在自然光下较难发现，本方案中增设转动台，并在转动台上增设透光板，利用透光板对涤纶布进行照射并观察其上是否有污点。


技术特征：
1.一种轻量化涤纶布料生产总装，包括印染机架(1)，其特征在于：所述印染机架(1)包括操作台(11)以及设置在操作台(11)上的印染组件，还包括设置在操作台(11)周侧的清洁件(12)，所述清洁件(12)包括固定杆(121)，所述固定杆(121)内部中空形成吸尘腔(122)，还包括设置在固定杆(121)上的吸尘槽(123)。2.根据权利要求1所述一种轻量化涤纶布料生产总装，其特征在于：所述固定杆(121)为长方体，所述固定杆(121)磁力吸附在操作台(11)上。3.根据权利要求2所述一种轻量化涤纶布料生产总装，其特征在于：还包括与操作台(11)转动设置的转动台(13)，所述转动台(13)上设置有照灯(131)。4.根据权利要求3所述一种轻量化涤纶布料生产总装，其特征在于：所述转动台(13)上设置有凹槽(132)，所述照灯(131)设置在凹槽(132)中，还包括设置在凹槽(132)处的透光板(133)。5.根据权利要求4所述一种轻量化涤纶布料生产总装，其特征在于：所述转动台(13)与操作台(11)转动连接，还包括铰接设置在转动台(13)上的支撑杆(134)，所述操作台(11)上设置有供支撑杆(134)卡接的卡接槽。6.根据权利要求5所述一种轻量化涤纶布料生产总装，其特征在于：还包括设置在转动台(13)和操作台(11)之间的清洁台(2)，所述清洁台(2)上设置有弧形凹槽(111)，还包括转动设置在弧形凹槽(111)上的清洁辊(112)，所述清洁辊(112)表面设置有清洁层(113)。7.根据权利要求6所述一种轻量化涤纶布料生产总装，其特征在于：所述弧形凹槽(111)和清洁辊(112)设置有至少一组。8.根据权利要求7所述一种轻量化涤纶布料生产总装，其特征在于：所述清洁辊(112)为从动辊。

技术总结
本实用新型涉及到一种轻量化涤纶布料生产总装，包括印染机架，所述印染机架包括操作台以及设置在操作台上的印染组件，还包括设置在操作台周侧的清洁件，所述清洁件包括固定杆，所述固定杆内部中空形成吸尘腔，还包括设置在固定杆上的吸尘槽；涤纶布在印染过程中，会预先将布料平铺在工作台上，而后设有印染图案的辊轴在其上辊压从而完成的，现有技术中通常是利用表面具有胶黏性的粘辊沾除布料表面的杂质从而起到清洁效果的，但是这种粘辊每使用一段时间则需要进行清理，无法连续作业，从而导致工作效率低下；故而在本方案中，通过设置清洁件，并在其上设置负压的吸尘腔和吸尘槽进行清洁的，这种清洁方式可以连续作业，工作效率更高。效率更高。效率更高。


技术研发人员：陈通 徐飞
受保护的技术使用者：苏州优布纺织科技有限公司
技术研发日：2023.04.24
技术公布日：2023/10/27
